IMI TA

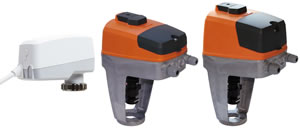

IMI TA-Slider szelepmozgatók

Az egyedi digitális beállítási lehetőségeknek köszönhetően a TA-Slider a legrugalmasabban alakítható szelepmozgató termékcsalád a piacon, amely minden épületautomatizálási rendszerhez hozzáilleszthető. Követve a rendszerkialakítás és a paraméterek valósidejű változásait, a teljesen digitális konfigurálás miatt lehetővé válik a beállítások finomhangolása is. Ezen felül, az IP54 tanúsítvány igazolja a vízzel és porrészecskékkel szembeni tartós védelmét, aminek köszönhetően gondoskodni lehet a szerviz- és karbantartási költségek féken tartásáról, és a szelepmozgatók hosszú élettartamáról, így bármilyen projekthez magas hozzáadott érték biztosítható. A telepítési pozíciókat nagyobb fokú szabadsággal választhatja meg, különösen a TA-Slider 160 és 500 fogyasztói szelepmozgatók esetében, amelyek 360°-os kompatibilitással rendelkeznek, és telepíthetőek a fogyasztói szelepekkel, lefelé álló helyzetben, amire általában mennyezeteknél lehet szükség.

  • kényelmes, megbízható beállítás
  • teljes konfigurálhatóság
  • rögzíti a legutolsó 10 hibát

Letöltések

TA-Slider szelepmozgatók (TA-Slider 160, TA-Slider 500, TA-Slider 750, TA-Slider 1250) <br>
(IMI termékkatalógus, 2018 / 161-174. oldal) - részletes termékismertető

TA-Slider szelepmozgatók (TA-Slider 160, TA-Slider 500, TA-Slider 750, TA-Slider 1250)
(IMI termékkatalógus, 2018 / 161-174. oldal)

pdf 1021.7 kB
részletes termékismertető

TA-Slider 160 – BACnet/Modbus - részletes termékismertető

TA-Slider 160 – BACnet/Modbus

pdf 3.3 MB
részletes termékismertető

TA-Slider 160 szelepmozgatók - részletes termékismertető

TA-Slider 160 szelepmozgatók

pdf 1.6 MB
részletes termékismertető

TA-Slider 160 KNX szelepmozgatók - részletes termékismertető

TA-Slider 160 KNX szelepmozgatók

pdf 973.4 kB
részletes termékismertető

TA-Slider 160 Fail-safe szelepmozgatók - részletes termékismertető

TA-Slider 160 Fail-safe szelepmozgatók

pdf 1.2 MB
részletes termékismertető

TA-Slider 500 – BACnet/Modbus - részletes termékismertető

TA-Slider 500 – BACnet/Modbus

pdf 3.4 MB
részletes termékismertető

TA-Slider 500 szelepmozgatók - részletes termékismertető

TA-Slider 500 szelepmozgatók

pdf 1.5 MB
részletes termékismertető

TA-Slider 500 Fail-safe szelepmozgatók - részletes termékismertető

TA-Slider 500 Fail-safe szelepmozgatók

pdf 1.2 MB
részletes termékismertető

TA-Slider 750 szelepmozgatók - részletes termékismertető

TA-Slider 750 szelepmozgatók

pdf 916.3 kB
részletes termékismertető

TA-Slider 750 Fail-safe Plus szelepmozgatók - részletes termékismertető

TA-Slider 750 Fail-safe Plus szelepmozgatók

pdf 955.8 kB
részletes termékismertető

TA-Slider 1250 szelepmozgatók - részletes termékismertető

TA-Slider 1250 szelepmozgatók

pdf 875.7 kB
részletes termékismertető

TA-Slider 1250 Fail-safe Plus szelepmozgatók - részletes termékismertető

TA-Slider 1250 Fail-safe Plus szelepmozgatók

pdf 955.5 kB
részletes termékismertető

TA-Slider 160 - részletes termékismertető

TA-Slider 160

pdf 276.6 kB
részletes termékismertető

TA-Slider 160 C - CAD fájl

TA-Slider 160 C

dwg 832.8 kB
CAD fájl

TA-Slider 160 Plus - CAD fájl

TA-Slider 160 Plus

dwg 285.6 kB
CAD fájl

TA-Slider 500 - CAD fájl

TA-Slider 500

dwg 275.2 kB
CAD fájl

TA-Slider 500 Plus - CAD fájl

TA-Slider 500 Plus

dwg 284.1 kB
CAD fájl

TA-Slider 750,  TA-Slider 1250 - CAD fájl

TA-Slider 750, TA-Slider 1250

dwg 892.0 kB
CAD fájl

TA-Slider 750 Plus, TA-Slider 1250 Plus - CAD fájl

TA-Slider 750 Plus, TA-Slider 1250 Plus

dwg 945.6 kB
CAD fájl


Nem találta meg, amit keres?

Dokumentum igénylése

Műszaki adatok

TA-Slider 160 TA-Slider 500 TA-Slider 750 TA-Slider 1250

lökethossz [mm]

lökethossz [mm]

6,9

lökethossz [mm]

16,2

lökethossz [mm]

20

lökethossz [mm]

20

max. közeghőmérséklet [°C]

max. közeghőmérséklet [°C]

+120

max. közeghőmérséklet [°C]

+120

max. közeghőmérséklet [°C]

+120

max. közeghőmérséklet [°C]

+120

működési hőmérséklet [°C]

működési hőmérséklet [°C]

0…+50

működési hőmérséklet [°C]

0…+50

működési hőmérséklet [°C]

0…+50

működési hőmérséklet [°C]

0…+50

működési páratartalom [%]

működési páratartalom [%]

5-95 (relatív páratartalom,
nem kondenzálódó)

működési páratartalom [%]

5-95 (relatív páratartalom,
nem kondenzálódó)

működési páratartalom [%]

5-95 (relatív páratartalom,
nem kondenzálódó)

működési páratartalom [%]

5-95 (relatív páratartalom,
nem kondenzálódó)

szelepmozgatási idő [s/mm]

szelepmozgatási idő [s/mm]

10

szelepmozgatási idő [s/mm]

3; 4

szelepmozgatási idő [s/mm]

3; 4; 6; 8; 12; 16

szelepmozgatási idő [s/mm]

3; 4; 6; 8; 12; 16

tápellátás

tápellátás

24 VAC/VDC ±15% ;
Frekvencia 50/60 Hz ±3 Hz

tápellátás

24 VAC/VDC ±15% ;
Frekvencia 50/60 Hz ±3 Hz

tápellátás

24 VAC/VDC ±15% ;
100-240 VAC ±10%;
Frekvencia 50/60 Hz ±3 Hz

tápellátás

24 VAC/VDC ±15% ;
100-240 VAC ±10%;
Frekvencia 50/60 Hz ±3 Hz

védettség

védettség

IP54

védettség

IP54

védettség

IP54

védettség

IP54

záróerő [N]

záróerő [N]

160/200

záróerő [N]

300/500

záróerő [N]

750

záróerő [N]

1250

Áttekintés

Az egyedi digitális beállítási lehetőségeknek köszönhetően a TA-Slider az egyik legrugalmasabban konfigurálható szelepmozgató termékcsalád a piacon, amely a legtöbb épületautomatizálási rendszerhez hozzáilleszthető. Követve a rendszerkialakítás és a paraméterek valósidejű változásait, a teljesen digitális konfigurálás miatt lehetővé válik a beállítások finomhangolása is. Bár a terméket a gyártó szabadtéri felhasználásra nem javasolja, az IP54 védettségnek köszönhetően a fröccsenő vízzel és porrészecskékkel szemben ellenáll. A kedvező szerviz és karbantartási költségek bármely projekthez magas hozzáadott értéket biztosítanak. A beépítési pozíciókat nagyobb fokú szabadsággal választhatja meg, különösen a TA-Slider 160 és 500 fogyasztói szelepmozgatók esetében, amelyek 360°-os kompatibilitással rendelkeznek, így telepíthetők a szelepekkel együtt lefelé álló helyzetben is, amire általában mennyezetek közelében lehet szükség.

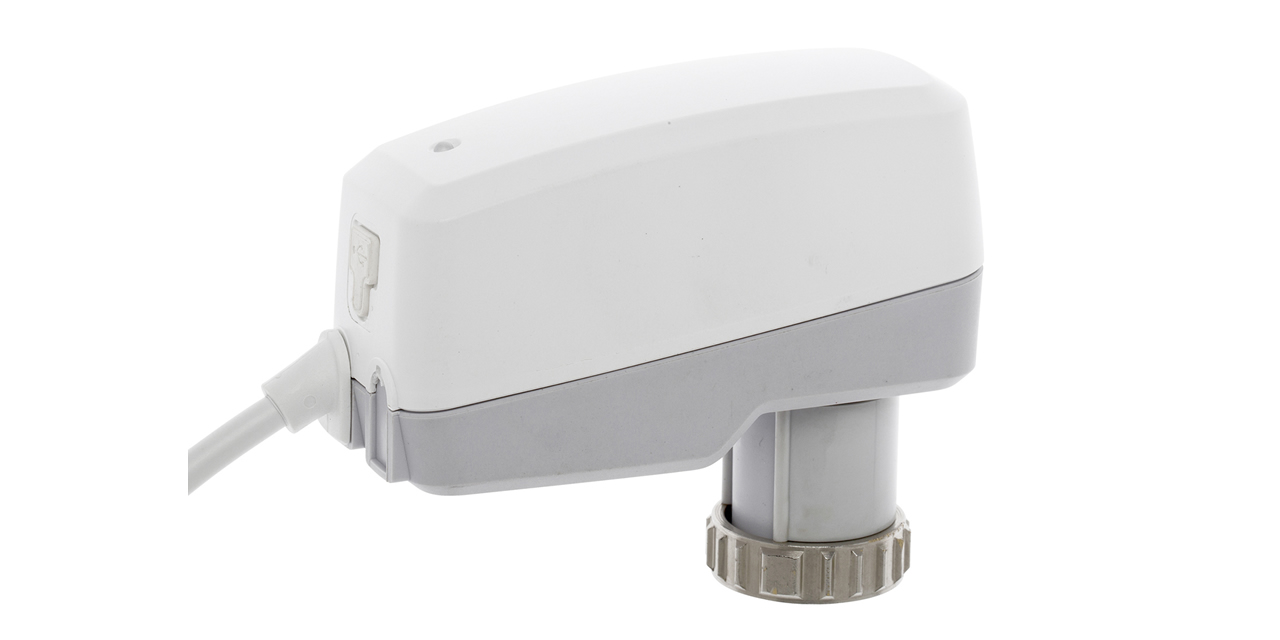

TA-Slider 160 szelepmozgató

TA-Slider 160 szelepmozgató
TA-Slider 160

  • Szelepmozgatók, 160N-ig terjedő mozgatóerőt igénylő szelepekhez
  • Kompatibilitás az átlagos IMI TA szelepmérettel DN10-32
  • Elérhető 4 analóg és 6 BUS kommunikációs változatban

Digitálisan konfigurálható szelepmozgatók digitális kimenettel vagy anélkül. A beállítási lehetőségek széles skálája nagyfokú rugalmasságot biztosít a paraméterek helyszíni beállításához. A teljes körűen programozható bináris bemenet, relé és a szelep maximális lökethosszának állíthatósága új távlatokat nyit a fejlett hidraulikai szabályozás és beszabályozás terén.

Kiemelt tulajdonságok

  • Kényelmes, megbízható beállítás
    Teljes körű testreszabhatóság Bluetoothos okostelefonnal TA-Dongle-on keresztül.
  • Teljes konfigurálhatóság
    A bemeneti és kimeneti jelek, a bináris bemenet, a relé, a különböző karakterisztikák és sok egyéb más paraméter több mint 200 beállítási opcióval konfigurálható.
  • Könnyű diagnosztika
    Rögzíti a legutolsó 10 hibát a rendszerhibák gyors azonosításához.
  • A beállítások gyors másolása
    A beállított konfiguráció gyorsan másolható az azonos TA-Slider szelepmozgatók között a TA-Dongle segítségével.

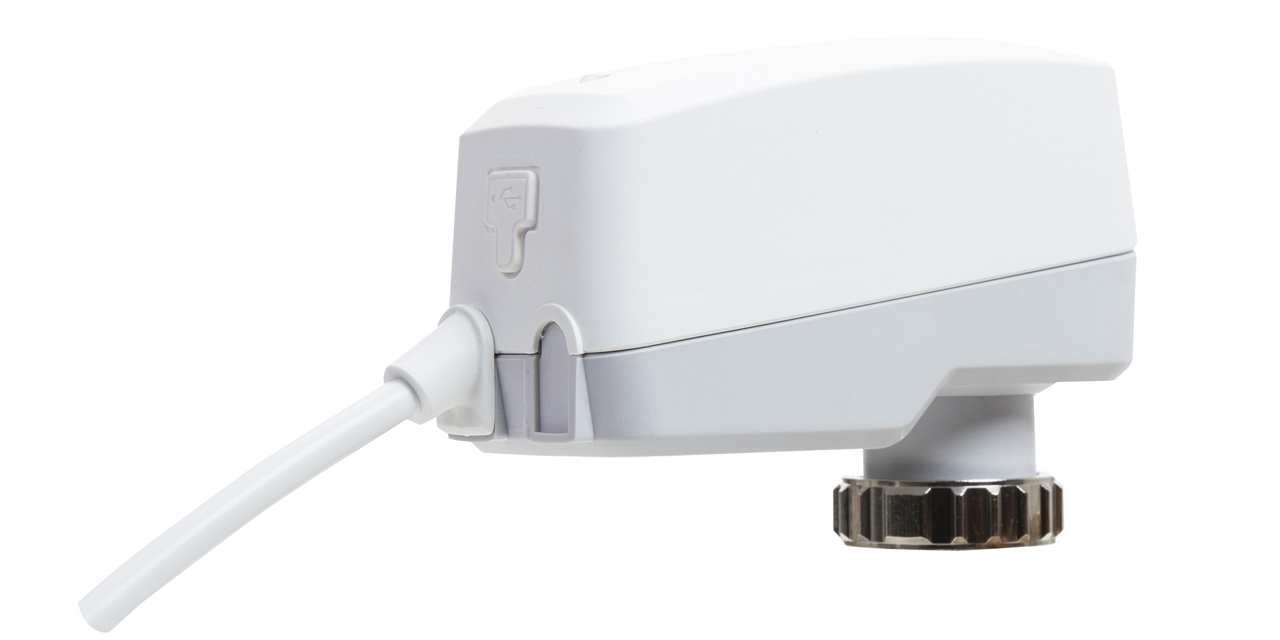

TA-Slider 500 szelepmozgató

TA-Slider 500 szelepmozgató
TA-Slider 500

  • Szelepmozgatók, 500N-ig terjedő mozgatóerőt igénylő szelepekhez
  • Kompatibilitás az átlagos IMI TA szelepmérettel DN40-50
  • Elérhető 3 analóg és 4 BUS kommunikációs változatban

A beállítási lehetőségek széles skálája nagyfokú rugalmasságot biztosít a paraméterek helyszíni beállításához. A teljes körűen programozható bináris bemenet, relé és a szelep maximális lökethosszának állíthatósága új távlatokat nyit a fejlett hidraulikai szabályozás és beszabályozás terén.

Kiemelt tulajdonságok

  • Kényelmes, megbízható beállítás
    Teljes körű testreszabhatóság Bluetoothos okostelefonnal TA-Dongle-on keresztül.
  • Teljes konfigurálhatóság
    A bemeneti és kimeneti jelek, a bináris bemenet, a relé, a különböző karakterisztikák és sok egyéb más paraméter több mint 200 beállítási opcióval konfigurálható.
  • Könnyű diagnosztika
    Rögzíti a legutolsó 10 hibát a rendszerhibák gyors azonosításához.
  • A beállítások gyors másolása
    A beállított konfiguráció gyorsan másolható az azonos TA-Slider szelepmozgatók között a TA-Dongle segítségével.

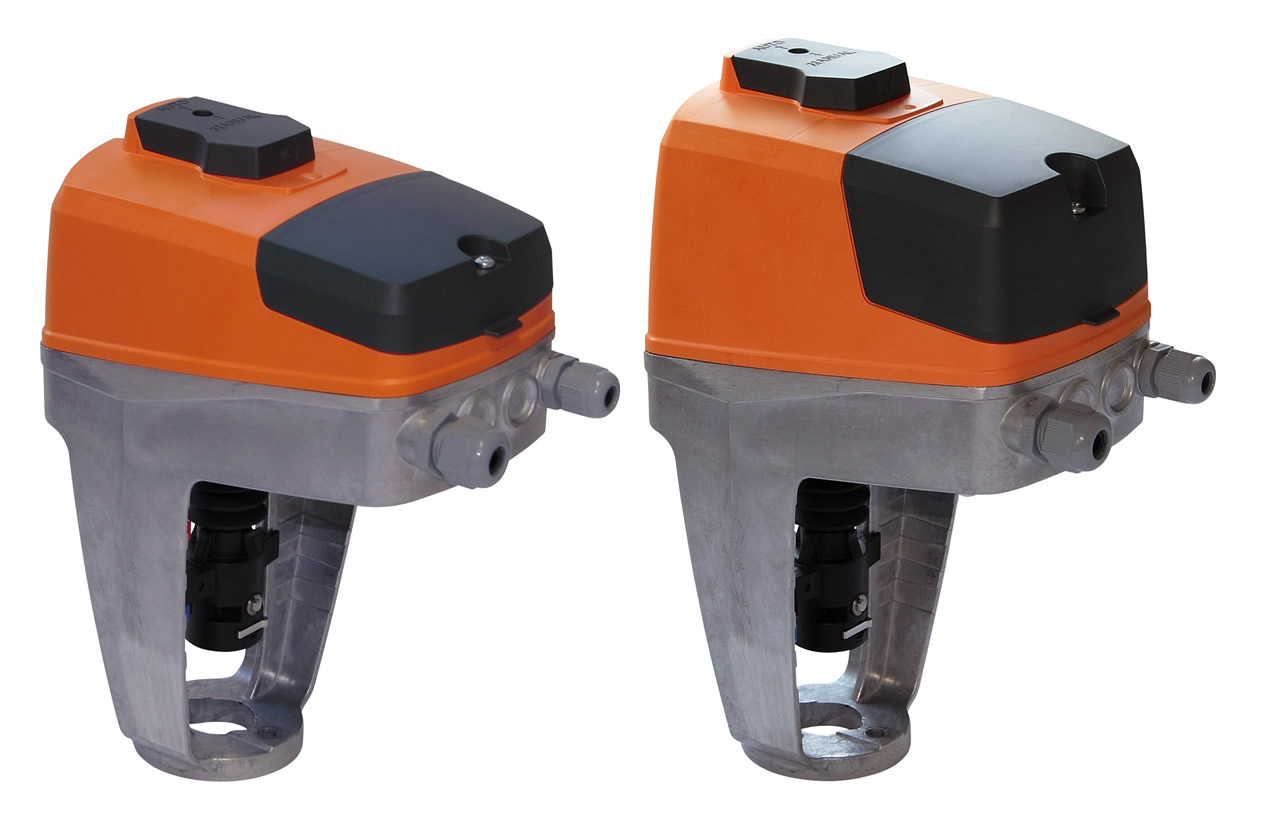

TA-Slider 750 szelepmozgató

TA-Slider 750 szelepmozgató
TA-Slider 750

  • Szelepmozgatók, 750N-ig terjedő mozgatóerőt igénylő szelepekhez
  • Kompatibilitás az átlagos IMI TA szelepmérettel DN65-80
  • Elérhető 4 analóg és 16 BUS kommunikációs változatban

Digitálisan konfigurálható szelepmozgatók minden szabályozó rendszerhez BUS kommunikációval vagy anélkül. A beállítási lehetőségek széles skálája nagyfokú rugalmasságot biztosít a paraméterek helyszíni beállításához. A teljes körűen programozható bináris bemenet, relé és a szelep maximális lökethosszának állíthatósága új távlatokat nyit a fejlett hidraulikai szabályozás és beszabályozás terén.

Kiemelt tulajdonságok

  • Kényelmes, megbízható beállítás
    Teljes körű testreszabhatóság Bluetoothos okostelefonnal TA-Dongle-on keresztül.
  • Teljes konfigurálhatóság
    A bemeneti és kimeneti jelek, a bináris bemenet, a relé, a különböző karakterisztikák és sok egyéb más paraméter több mint 200 beállítási opcióval konfigurálható.
  • Könnyű diagnosztika
    Rögzíti a legutolsó 10 hibát a rendszerhibák gyors azonosításához.
  • Tökéletes csatlakoztathatóság
    Kommunikáció a legelterjedtebb BUS protokollokkal.


TA-Slider 1250 szelepmozgató

TA-Slider 1250 szelepmozgató
TA-Slider 1250

  • Szelepmozgatók, 1250N-ig terjedő mozgatóerőt igénylő szelepekhez
  • Kompatibilitás az átlagos IMI TA szelepmérettel DN100-150
  • Elérhető 4 analóg és 16 BUS kommunikációs változatban

Digitálisan konfigurálható szelepmozgatók minden szabályozó rendszerhez BUS kommunikációval vagy anélkül. A beállítási lehetőségek széles skálája nagyfokú rugalmasságot biztosít a paraméterek helyszíni beállításához. A teljes körűen programozható bináris bemenet, relé és a szelep maximális lökethosszának állíthatósága új távlatokat nyit a fejlett hidraulikai szabályozás és beszabályozás terén.

Kiemelt tulajdonságok

  • Kényelmes, megbízható beállítás
    Teljes körű testreszabhatóság Bluetoothos okostelefonnal TA-Dongle-on keresztül.
  • Teljes konfigurálhatóság
    A bemeneti és kimeneti jelek, a bináris bemenet, a relé, a különböző karakterisztikák és sok egyéb más paraméter több mint 200 beállítási opcióval konfigurálható.
  • Könnyű diagnosztika
    Rögzíti a legutolsó 10 hibát a rendszerhibák gyors azonosításához.
  • Tökéletes csatlakoztathatóság
    Kommunikáció a legelterjedtebb BUS protokollokkal.
