Prisma Plus G rendszer falra szerelhető és álló szekrények

A Prisma Plus G rendszer falra szerelhető és álló szekrényekből áll: bővíthető kapcsolószekrények minden feladatra. A Prisma Plus G rendszerrel a Schneider Electric olyan nagyteljesítményű műszaki megoldást kínál, amellyel max. 630 A áramerősségig alakíthatók ki kisfeszültségű villamos elosztószekrények, tercier és ipari létesítményekben. Ezek a megoldások, a legegyszerűbbtől a legkifinomultabbig, mind gyorsan kivitelezhetők, továbbfejleszthetők és testreszabottak, az igényeknek megfelelően.

Letöltések

Prisma Plus G falra szerelhető és álló szekrények <br>
(MG204) - általános termékismertető

általános termékismertető

pdf 1.5 MB
Prisma Plus G falra szerelhető és álló szekrények
(MG204)

Prisma Plus G kisfeszültségű kapcsolószekrények - Fali és álló szekrények 630 A-ig <br>
(katalógus 2015 - SE279) - részletes termékismertető

részletes termékismertető

pdf 41.1 MB
Prisma Plus G kisfeszültségű kapcsolószekrények - Fali és álló szekrények 630 A-ig
(katalógus 2015 - SE279)

Prisma Plus G elosztószekrények <br>
(katalógus 2016-2017) - részletes termékismertető

részletes termékismertető

pdf 58.5 MB angol
Prisma Plus G elosztószekrények
(katalógus 2016-2017)


Nem találta meg, amit keres?

Dokumentum igénylése

A Prisma Plus G rendszer kisfeszültségű elektromos elosztó és vezérlő kapcsolószekrények falra szerelhető és álló kivitelben, 630 A-ig. Könnyedén kombinálhatók a már működő kapcsolószekrényekkel. A készülékek bármikor cserélhetők vagy hozzáadhatók.

A Prisma Plus G diszkrét megjelenésével harmonikusan illeszkedik bármilyen köz- és ipari épülethez, beleértve előcsarnokokat és folyosókat is.

A Prisma Plus G rendszer alkalmazása

  • Adatok és távközlés (adatközpontok, szervertermek, távközlési hálózatok)
  • Kiskereskedelem (többfelhasználós központok, kiskereskedelmi láncok és független viszonteladók)
  • Vendéglátóipar (hotelek, csoportos szállóhelyek)
  • Ipari épületek (nem alapvető fontosságú folyamatok, logisztika, mezőgazdaság)
  • Egészségügy (kórházak, klinikák, kisgyermekgondozási épületek)
  • Irodák
  • Oktatás
  • Sportlétesítmények
  • Szabadidős és kulturális létesítmények
Prisma Plus G rendszer falra szerelhető és álló szekrények
Prisma Plus G rendszer falra szerelhető és álló szekrények

Egyszerű konstrukció

Fém szerkezet

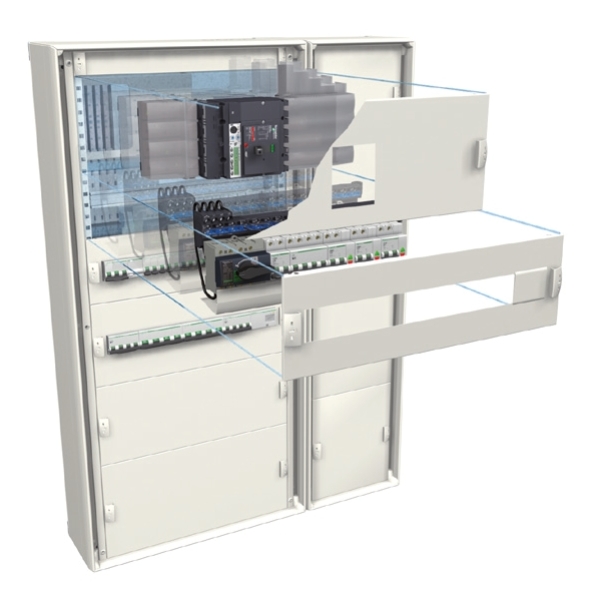

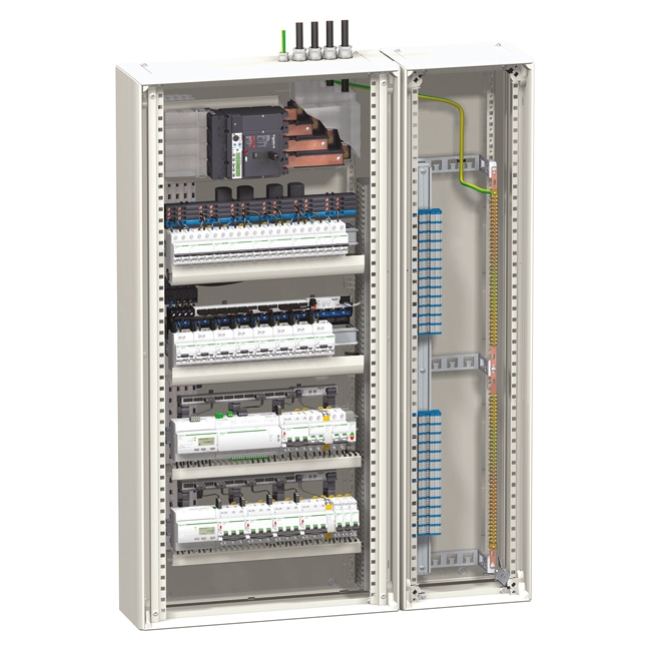

A berendezés egy vagy több szekrényből állhat szélességi vagy függőleges összeépítéssel, teli vagy átlátszó ajtókkal.

Elosztórendszer
Központi vagy soronkénti elosztóblokkok segítségével, gyűjtősínekkel csatornában, vagy a berendezés hátsó részében, az áramelosztás az elosztóberendezés teljes magasságában biztosított.

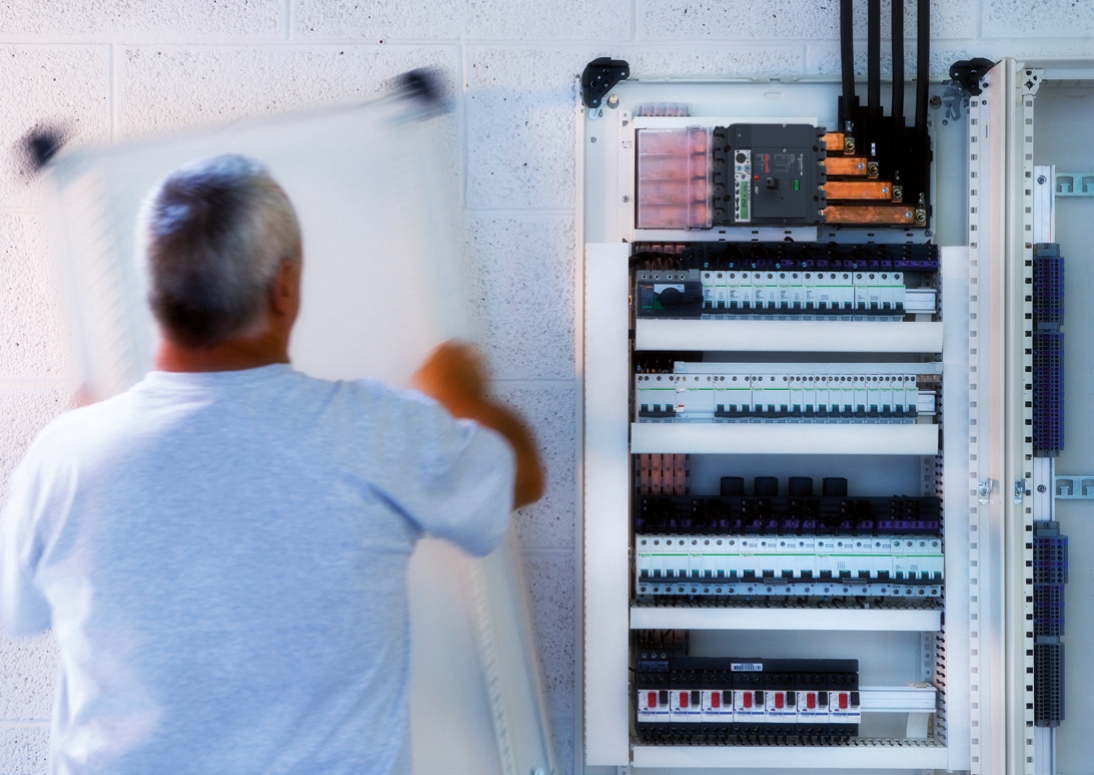

Komplett funkcionális egységek
A funkcionális egységek a következőképpen épülnek fel a készülékek körül:
- dedikált szerelőlap a készülék beépítéséhez
- homloklap a feszültség alatti részek takarására
- előregyártott csatlakozások a gyűjtősínekre
- különböző kábelvezetési megoldások
Minden funkcionális egység hozzájárul az elosztó teljesítményéhez.
A rendszer minden elemet tartalmaz ami a funkcionális egység szereléséhez, csatlakoztatásához vagy megtáplálásához szükséges.
A Prisma Plus G funkcionális elemeket  kifejezetten a készülék karakterisztikáknak megfelelően tervezték, és tesztelték, ezzel biztosítva  a magas szintű megbízhatóságot, és működésbiztonságot.

A Prisma Plus rendszer előnyei

Magas szintű megbízhatóság
A Schneider Electric készülékekkel való teljes kompatibilitás biztosítja a legmagasabb szintű  installáció biztonságot.

Bővíthető kivitel
A moduláris kialakításnak köszönhetően, a Prisma Plus elosztók egyszerűen módosíthatóak új funkciók igénye esetén.
A karbantartási műveletek - az elosztó feszültségmentes állapotában - gyorsan elvégezhetőek a készülékek egyszerű hozzáférhetősége miatt.

Maximális biztonság
Az elosztóberendezéseken végzett munkálatokat csak arra felhatalmazott személyek végezhetik a biztonsági előírások maradéktalan betartásával.
A kezelőszemélyzet biztonsága érdekében a készülékek homloklapok mögött helyezkednek el, csak a kezelőelemek hozzáférhetőek.
További kiegészítő elválasztások, takaróelemek elérhetőek, a feszültség alatti részek véletlen érintésének megakadályozására.
Compact készülékek esetén (NSX, INS/INV) kötelező a kapocstakarók használata a legnagyobb biztonság érdekében.

Villamos tulajdonságok

Az IEC62208 és az EN 62208 szabványok szerint:

  • a fő hátsó gyűjtősínek névleges szigetelési feszültsége: 1000 V
  • névleges üzemi áramerősség Ie (40°C): 630 A
  • névleges határáram-csúcs Ipk: 53 kA
  • névleges rövid idejű határáram Icw:  25 kA eff. / 1 másodperc
  • frekvencia: 50/60 Hz
Prisma Plus G rendszer falra szerelhető és álló szekrények
Prisma Plus G rendszer falra szerelhető és álló szekrények

Mechanikai tulajdonságok

  • acéllemezből készül
  • elektroforetikus kezelés, hőre szilárduló epoxi műgyanta bevonat, RAL 9001 kódszámú fehér szín
  • a szekrényeket lapra szerelten és szétszerelve szállítják, hogy műhelyben asztalon vízszintes
  • helyzetben kerüljön összeszerelésre és huzalozásra
  • vízszintes és függőleges szekrénykombinációk is lehetségesek

IP védettségi szintek:
- IP30: ajtóval vagy ajtó nélkül
- IP31: ajtóval és védőtetővel
- IP43: ajtóval, védőtetővel és IP43 tömítéssel
- IP55: IP55 Prisma Plus G szekrény lapra szerelten szállítva



IK védettségi szintek:
- IK07 ajtó nélkül
- IK08 ajtóval (teli vagy átlátszó)
- IK10 Prisma Plus G IP55 esetén


Elosztó méretek:
3 szélesség:
- L=300 mm-es csatorna
- L=600 mm-es fali vagy álló szekrény (24 modul széles)
- L=850 mm-es álló szekrény (36 modul széles)

Mélység ajtóval:
- Prisma Plus G IP30: 250 mm
- Prisma Plus G IP55: 260 mm

Magasságok:
- Prisma Plus G IP30: 11 magassági méret:
330 mm-től 1830 mm-ig
- Prisma Plus G IP55: 7 magassági méret:
450 mm-től 1750 mm-ig

Prisma Plus G rendszer falra szerelhető és álló szekrények
Prisma Plus G rendszer falra szerelhető és álló szekrények
