Mammut XT falzsalu

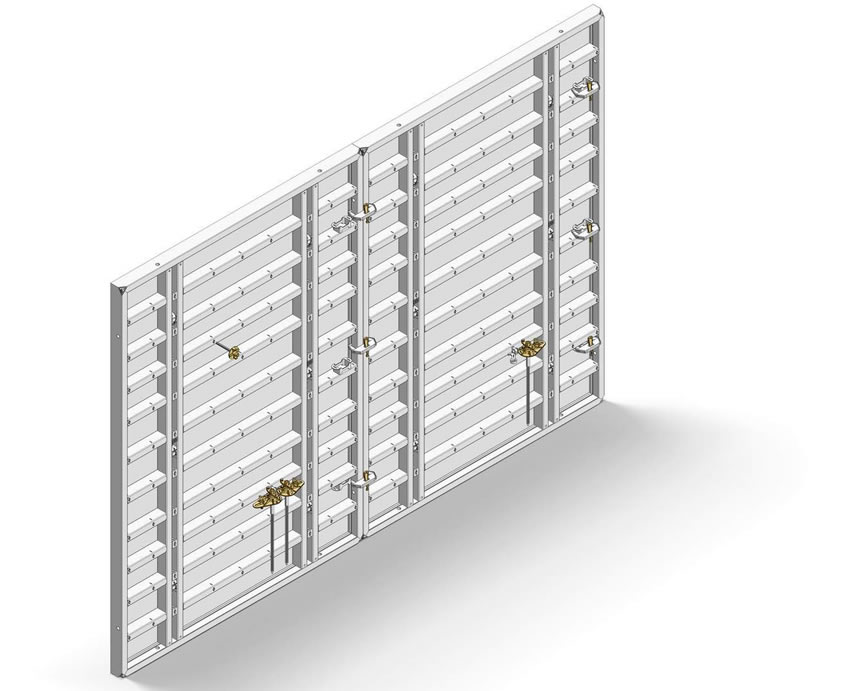

Mammut XT – A flexibilis falzsalurendszer

A Mammut az igazán nagyteljesítményű, ­gazdaságos megoldás a nagyformátumú ­moduláris építésben. Az új Mammut XT ­rendszerrel a MEVA új dimenziókat nyitott és folytatta egyben a 100 kN/m²-es zsaluzatok ­sikertörténetét. A Mammut XT minden ­építési helyszínen bizonyít a legmagasabb fokú ­gazdaságosságával a magas- és mélyépítésben, valamint a mérnöki létesítményeknél egyaránt.

Termékjellemzők

Az intelligens funkciós borda

• behegesztett Dywidag belsőmenetes hüvelyekkel
• az összes tartozék, mint pl. a konzolok, támasztórudak és sínek a MEVA tányéros orsó segítségével könnyedén felszerelhetők

Méret

• elemenként akár 8,75 m² zsaluzási felület (350 x 250 cm)
• magasítás nélkül alkalmas akár 350 cm-t is elérő belmagassághoz

Teljesítmény

• megengedett frissbeton- nyomás felvevő képesség (DIN 18218 szerint) a teljes felületen 100 kN/m² (DIN 18202, 3. táblázat 7. sor)

Univerzálisan felhasználható az ipari, illetve mérnöki építmények területén

Acél zártszelvény

• statikusan robusztus
• csavarásnak ellenálló
• tűzihorganyzott, ezáltal könnyebben tisztítható, és felületéhez kevésbé tapad a beton

Keretbe integrált kombi átkötési hely

• nincs átszerelési idő és külön tartozék
• nincs elvesző alkatrész
• egyszerű működtetés

Szimpla- és kontraoldal azonos

Jól átgondolt MEVA termékdesign

• a MEVA zsalukapocsnak köszönhetően néhány kalapácsütéssel teherbíró rögzítés hozható létre
• sarokmerevítés a 125 cm-es és ennél nagyobb elemszélességeknél, ezáltal a zsaluk a feszítővas segítségével könnyedén beállíthatók
• kiváló minőségű alkus műanyag zsaluhéj, 7 év garanciával

Kompatibilis a MEVA 350 falzsaluval

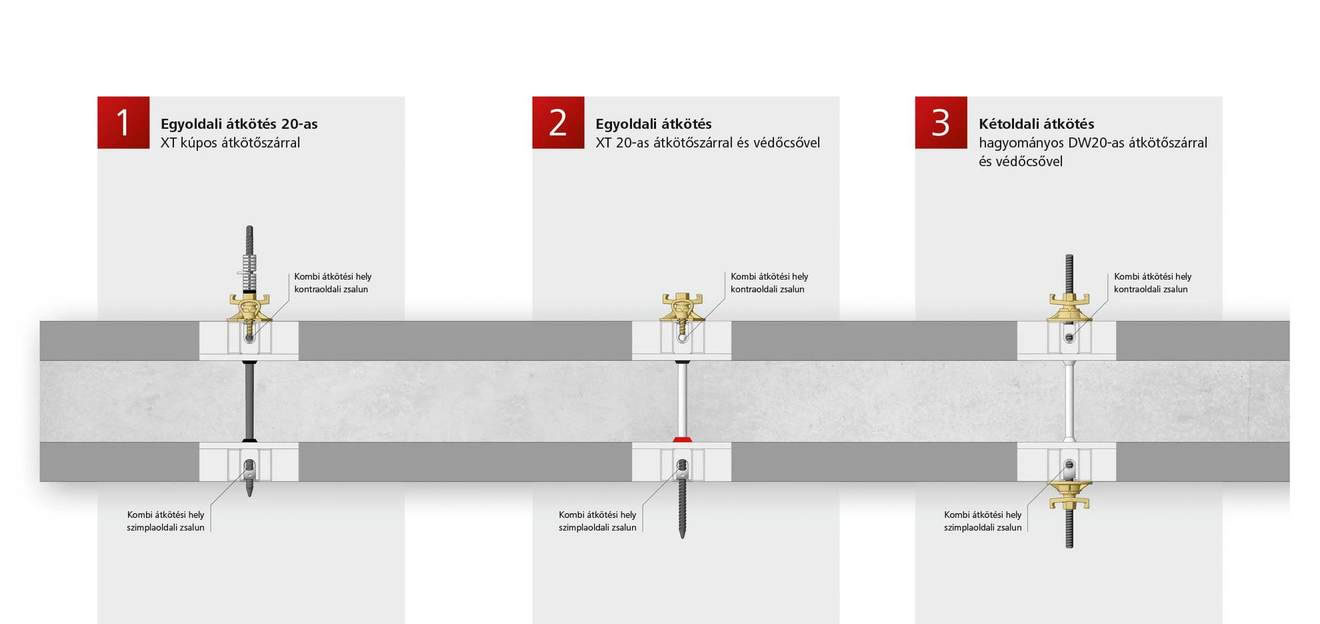

Egy rendszer - 3 átkötési mód

Galéria

Minden építkezés más és minden projekten mások a ­zsaluzattal szemben támasztott követelmények. A Mammut XT ehhez az ideális alapot nyújtja, mert a rendszer rugalmas és minden feladathoz jól idomítható. Az okos kombi ­átkötési hellyel egy kézmozdulattal három átkötési mód között választhat. Minden elem szimpla- és kontraoldali zsaluként is bevethető átszerelés nélkül, ezzel jelentős időráfordítás ­takarítható meg, és leegyszerűsíti a logisztikát is.

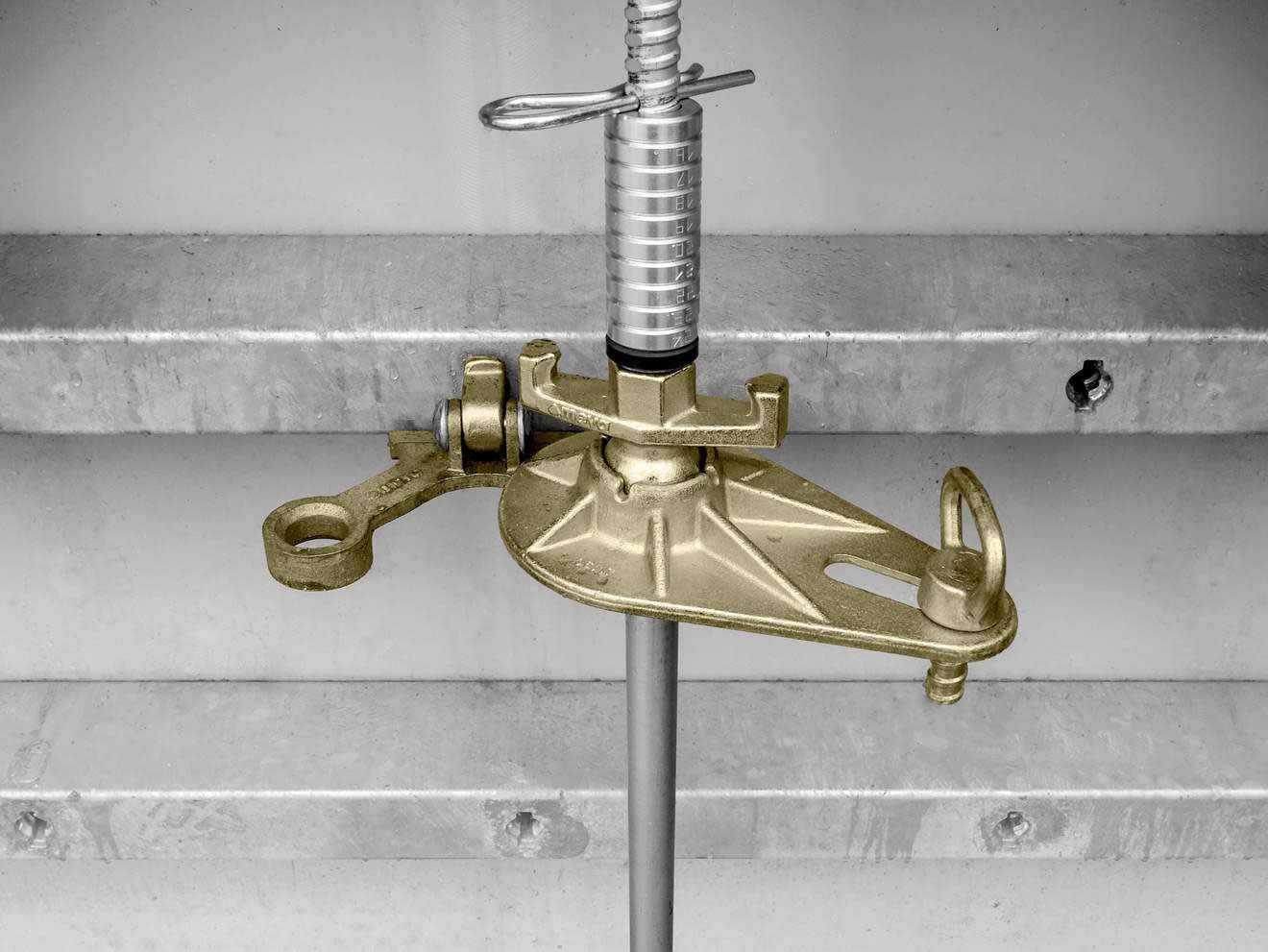

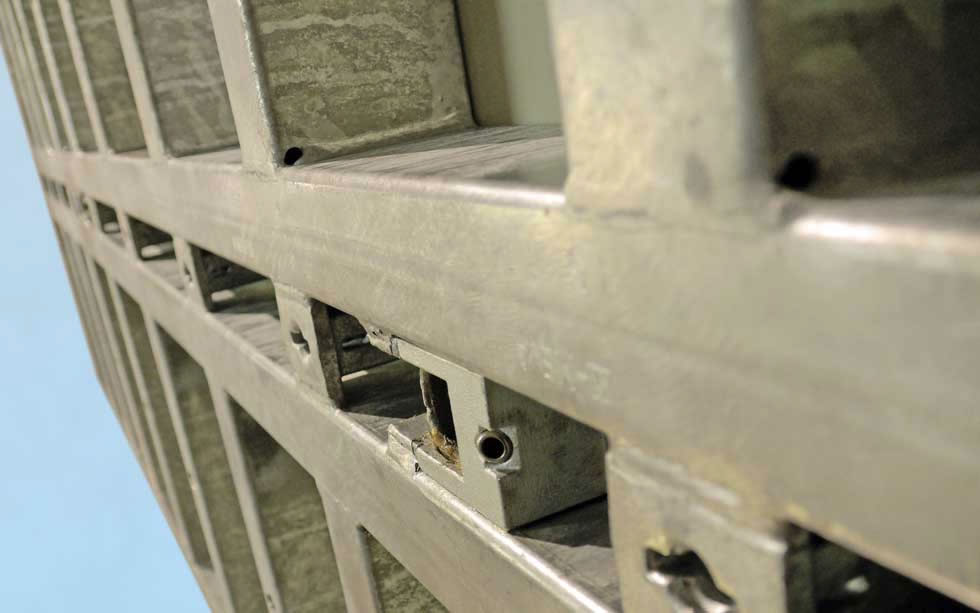

A Mammut XT okos kombi átkötési helye

A keretbe integrált korpuszon keresztül, ami az XT-­kombi kulccsal a kívánt állásba fordítható, egy kézmozdulattal beállítható és változtatható az átkötési módszer.

Galéria

Galéria

A kombi átkötési hely teljesen a keretben helyezkedik el, nincs szükség ki- vagy beszerelésre.

Ennyire rugalmas és egyszerű még soha nem volt a nagyfelületű ­zsaluzás

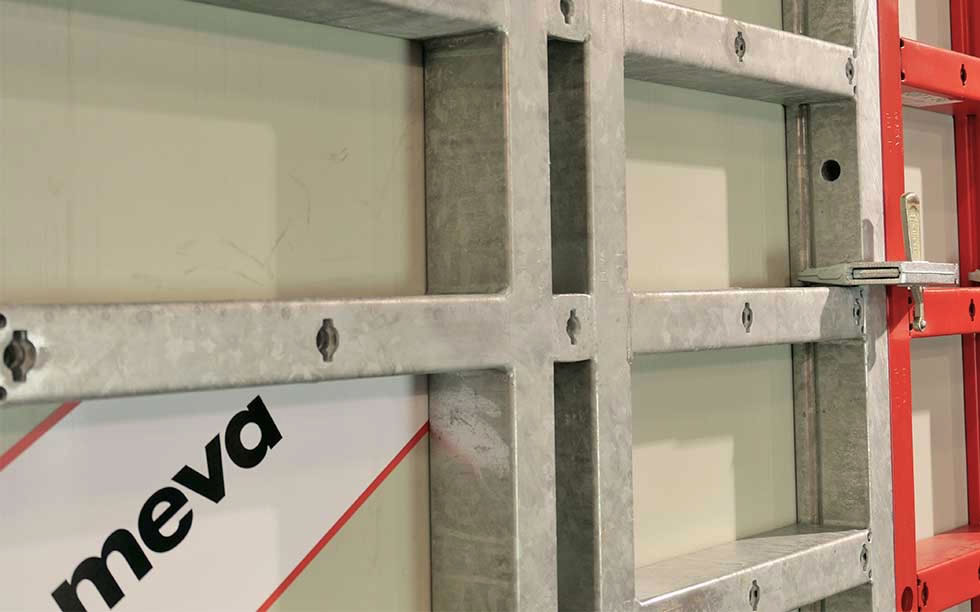

• Funkciós borda
  Zárt acélprofil behegesztett DW 15 ­hüvelyekkel a tartozékok gyors és erőzáró rögzítéséhez.
• Emelőcsap furata
  Az emelőcsap rögzítéséhez az ­elemrakatokgyors rakodásához és ­áthelyezéséhez.

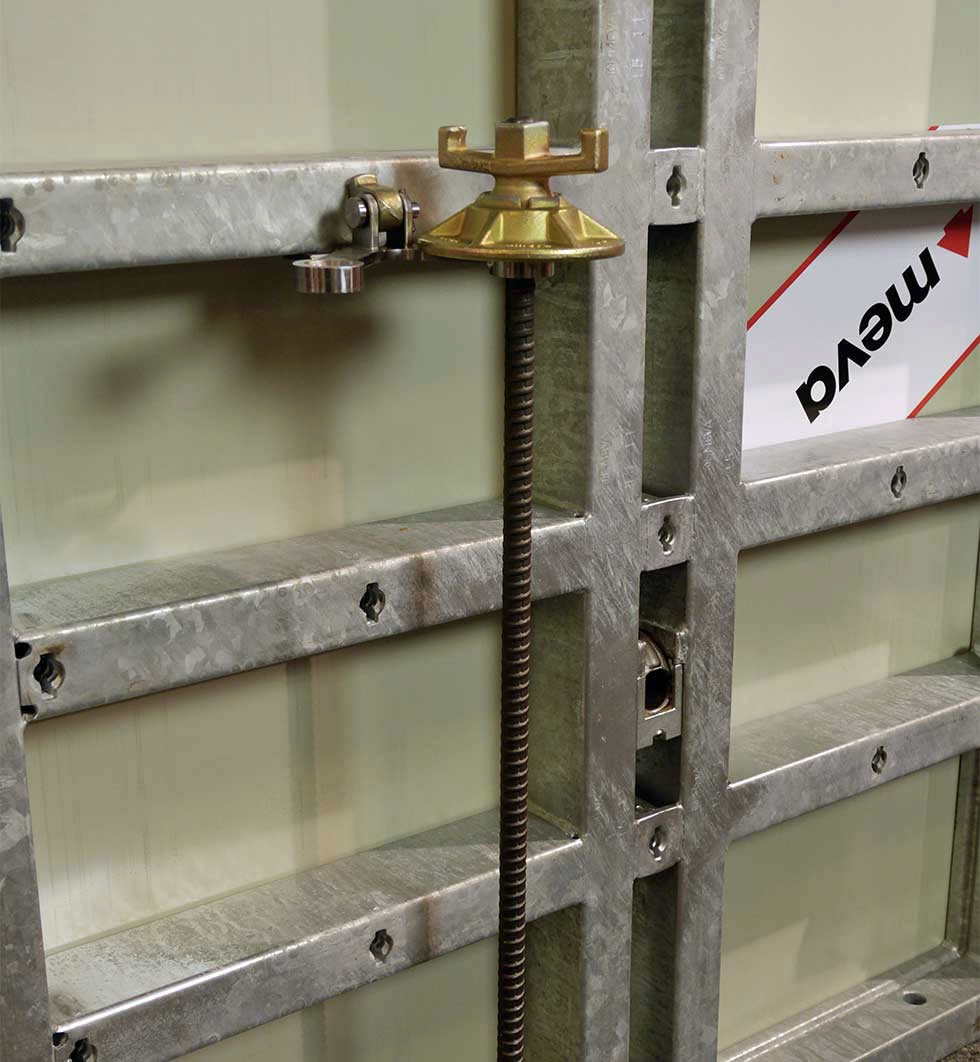

• Tányéros orsó
  Minden tartozék ezzel az elemmel ­erőzáróan rögzíthető.
• Kombi átkötési hely
  Forgatható korpusz a választható egy- vagy kétoldali átkötéshez (3 variáció).
• Zárt keretprofil
  Nagy merevség és egyszerű tisztítás. Felületkezelt és tűzihorganyzott.
• Illesztősarok
  Megkönnyíti a 125 és 250 cm széles ­elemek kalapács nélküli, feszítővassal történő ­beigazítását.

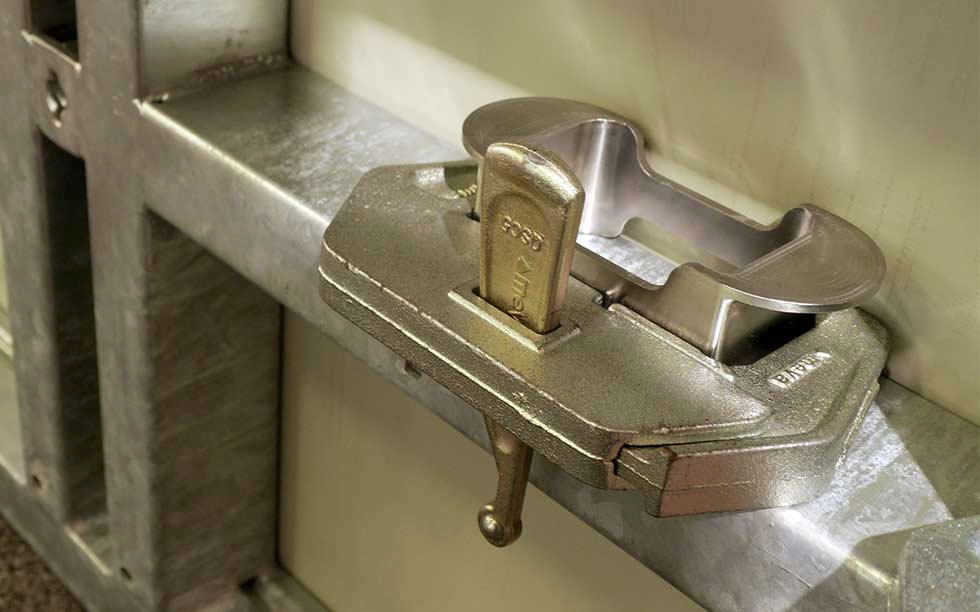

• M zsalukapocs
  az elemek ­kapcsolásához a ­körbefutó horony mentén.
• MEVA műanyag zsaluhéj
  A teljes keresztmetszetében műanyag zsalutábla nem zsugorodik, nem korhad, nincs vízfelvétele, felülete polírozható. A sima felület számtalan forgatás után is elsőosztályú betonfelületet garantál.

Galéria

Galéria

Galéria

Galéria

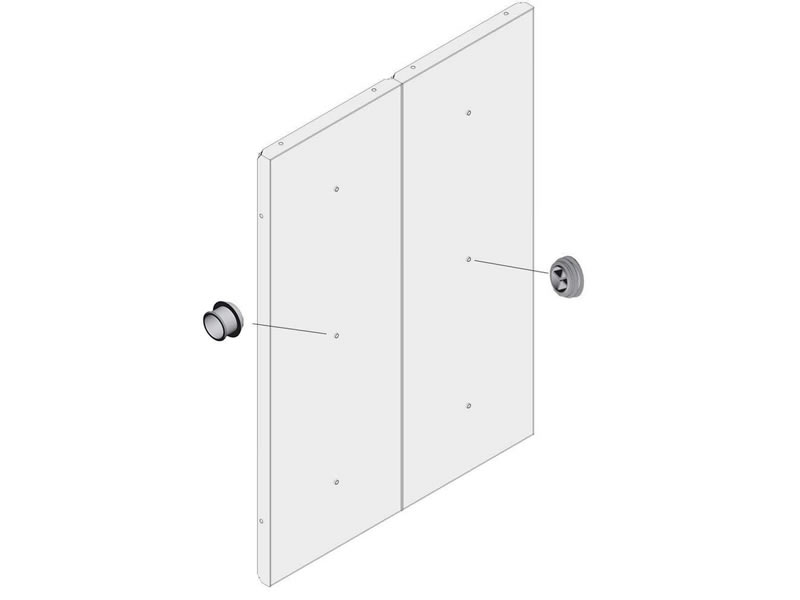

Dugó Az XT-táblák nem használt átkötési helyeihez mindhárom variáció esetén.

Tömítőkónusz Az XT-tömítőkónusz a szimpla- és kontrazsaluhoz egyoldali átkötéseknél.

Egységes anker- és fugakép

A Mammut XT elemek méretei és a szimmetrikus belső átkötési helyei a legmagasabb látszóbeton felületek követelményeinek is eleget tevő ­egységes anker- és fugaképet adnak. A kijelentés érvényes álló és fekvő zsaluzatra, ­valamint ezek kombinációira is.

Galéria

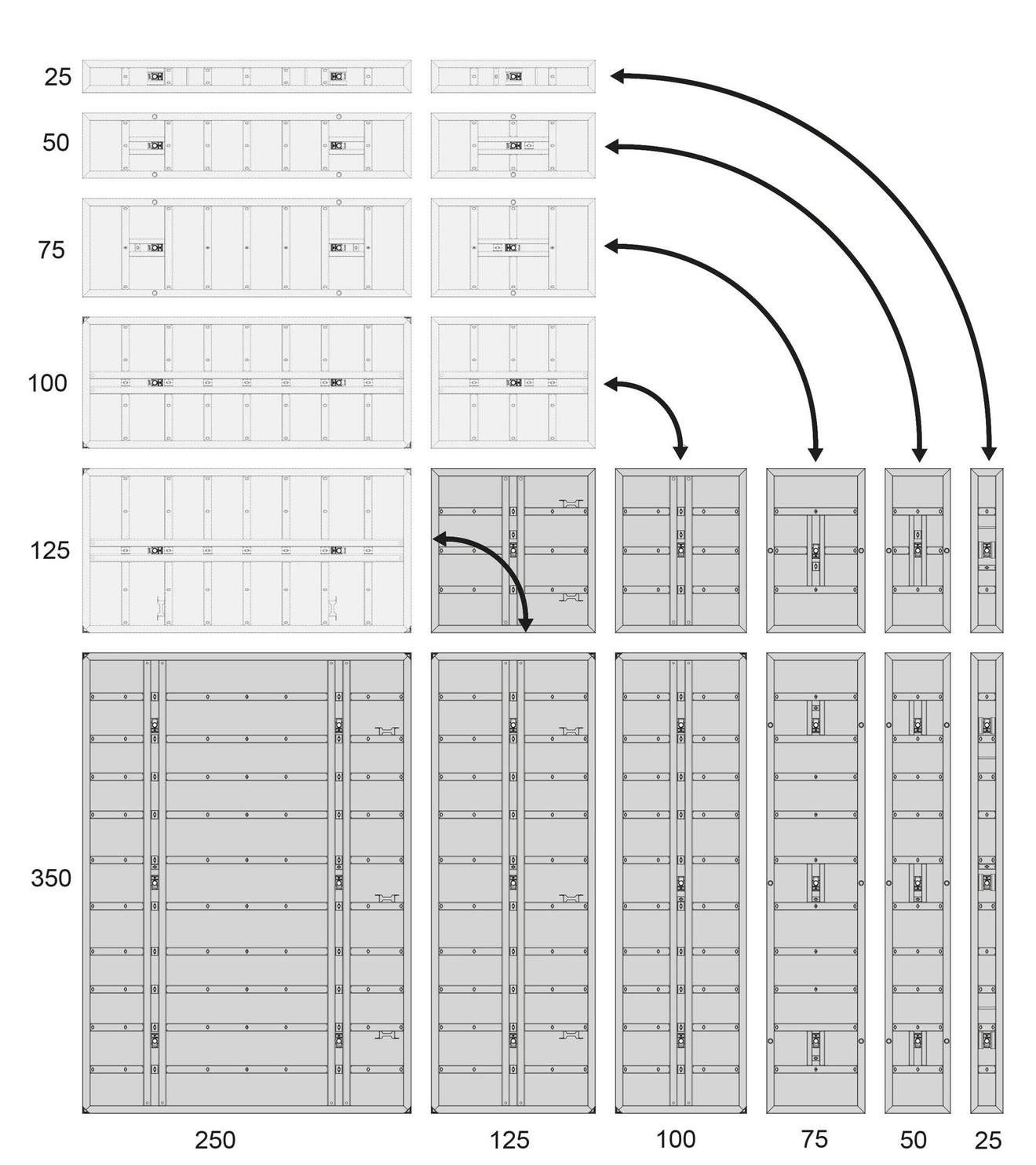

Optimális méretek

Minden Mammut XT elem alkalmazható állítva, fektetve vagy magasításhoz. Szabad kombinálhatósága teszi lehetővé a 25cm-es raszterű építést szélességi és magassági értelemben egyaránt.

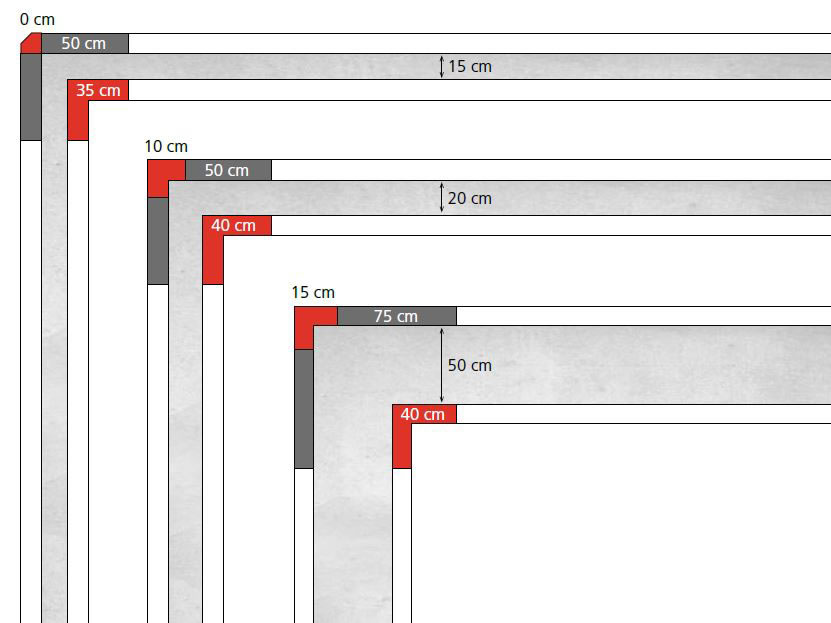

Egyszerű sarokképzés

Csak 3 külső sarokkal (0, 10 és 15 cm élhossz) és 2 belső sarokkal (35 és 40 cm élhossz) megoldott a sarkok zsaluzása minden falvastagságnál 5 cm-es raszterben.

Mammut XT belső sarkokkal kétoldali átkötésnél költséget és anyagot lehet megtakarítani: az 50 vagy 75 cm széles táblák keretein lévő átkötési helyekkel a 90 fokos sarkok gyorsan és biztonságosan zsaluzhatók.



Galéria

Galéria

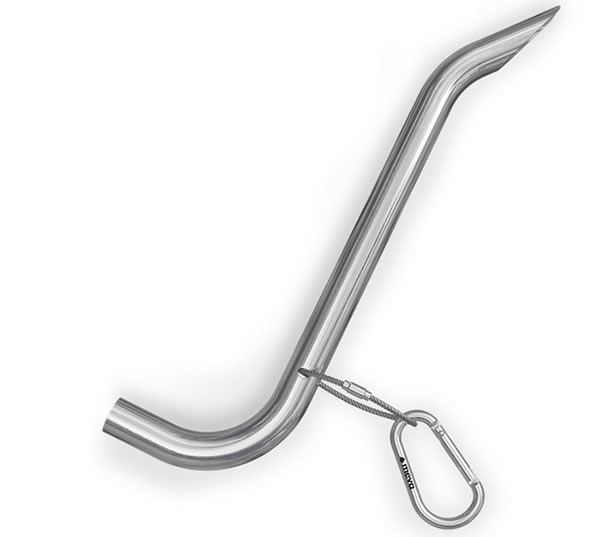

Az XT-kombi-kulcs

Az XT-kombi-kulcs univerzális szerszám. Karabinerrel van ellátva, így bárhová rögzíthető.

Az átkötési módszernek megfelelően az XT-kombi-kulcs ­sokoldalúan használható, pl.

• A kombi átkötési hely beállításához

• Az XT-kónusz kiszereléséhez a zsalutáblából

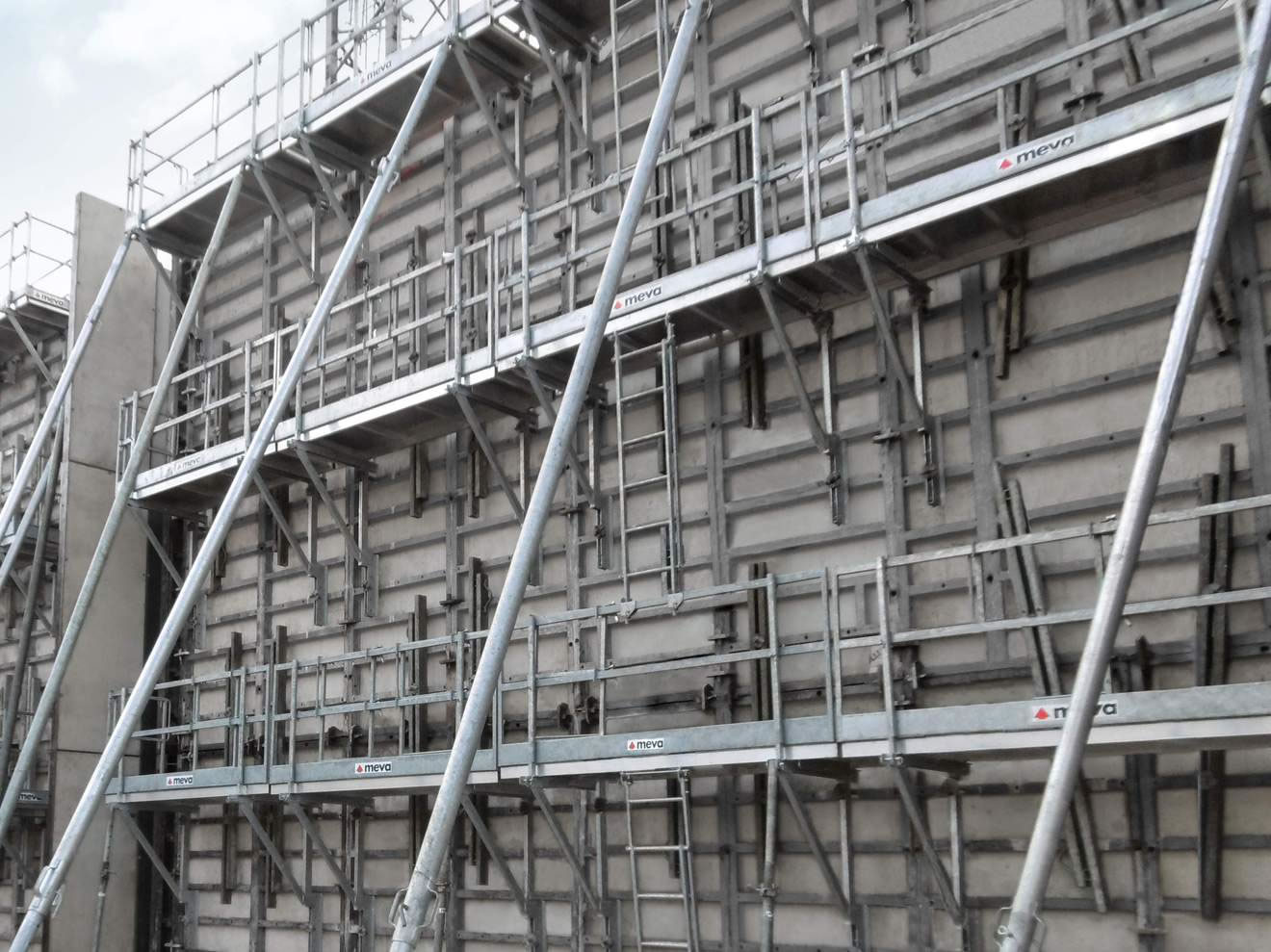

A gazdaságos komplett-rendszer

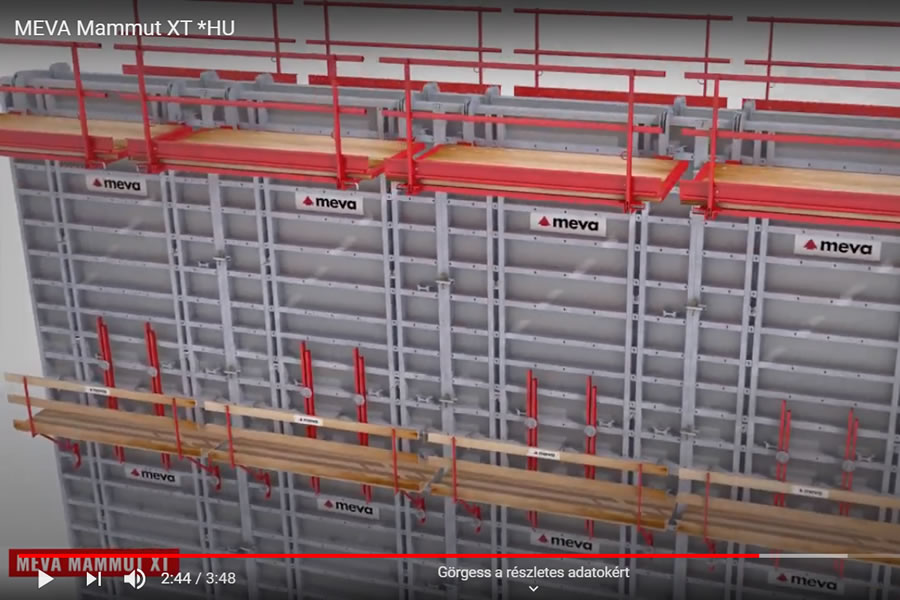

Moduláris biztonság

Galéria

A betonozásra is alkalmas járófelülettel rendelkező biztonsági rendszer egyszerűen és csupán egyetlen elemmel, a tányéros orsóval rögzíthető. A rendszer maximum 200 kg/m² teherbírásának köszönhetően folyamatosan garantálja a biztonságos munkavégzést a szerelés és betonozás során.
