hajdu napkollektorok

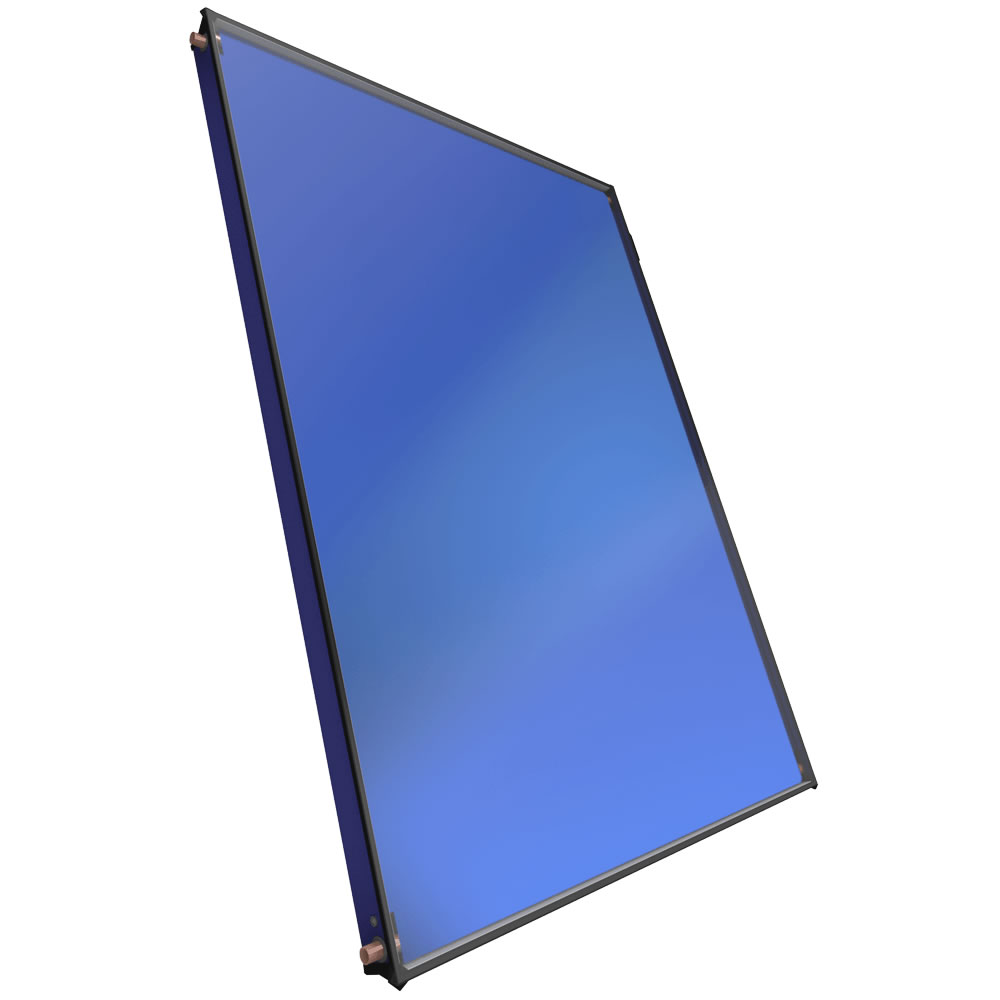

Az M5-210 síkkollektorok 12 db 8 mm átmérőjű vörösréz abszorber csövet és szelektív bevonatú, egy darabból álló (monolit) abszorber lemezt tartalmaznak. Az abszorber lemez 0,5 mm vastag alumínium lemez, amely ultrahang-hegesztéssel van rögzítve a csövekhez, ezáltal biztosítva a jó hőátvitelt. A VTS vákuumcsöves kollektorok 1,5 m hosszú, 47 mm átmérőjű vákuumcsövekből állnak. A csövek két koncentrikus üvegcsövet tartalmaznak. A két cső között lévő vákuum biztosítja a rendkívül jó szigetelést. A belső cső tartalmazza a napsugárzást elnyelő szelektív bevonatot, réz abszorber lemezt és U-alakú rézcsövet, amelyben közvetlenül a fagyálló-víz keverék kering. A kollektorok 12 és 16 csöves kivitelben rendelhetők.

  • 70% energia megtakarítás
  • ferde és lapos tetőre is alkalmas szerelési szett
  • megújuló energia

Letöltések

16VTS vakuumcsöves napkollektor és M5-210 szelektív síkkollektor - műszaki adatlap

műszaki adatlap

pdf 206.2 kB
16VTS vakuumcsöves napkollektor és M5-210 szelektív síkkollektor

hajdu napkollektorok - teljesítménynyilatkozat

teljesítménynyilatkozat

hajdu napkollektorok


Nem találta meg, amit keres?

Dokumentum igénylése

Műszaki adatok

M5-210 12VTS 16VTS

abszorber anyaga

abszorber anyaga

szelektív bevonatú alumínium
lemez 0,5 mm, rézcső D=8 mm

abszorber anyaga

rézcső külső átmérő 9,5 mm
réz lemez 0,8 mm

abszorber anyaga

rézcső külső átmérő 9,5 mm
réz lemez 0,8 mm

abszorber bevonat

abszorber bevonat

szelektív

abszorber bevonat

szelektív

abszorber bevonat

szelektív

abszorber felület [m²]

abszorber felület [m²]

1,96

abszorber felület [m²]

abszorber felület [m²]

abszorber típusa

abszorber típusa

monolit

abszorber típusa

abszorber típusa

abszorpciós tényező (a)

abszorpciós tényező (a)

>0,95

abszorpciós tényező (a)

>0,92

abszorpciós tényező (a)

>0,92

bruttó felület [m²]

bruttó felület [m²]

2,09

bruttó felület [m²]

2,13

bruttó felület [m²]

2,83

burkolat anyaga

burkolat anyaga

eloxált alumínium (keret, hátlap)

burkolat anyaga

alumínium

burkolat anyaga

alumínium

emissziós tényező (e)

emissziós tényező (e)

<0,035

emissziós tényező (e)

<0,08

emissziós tényező (e)

<0,08

garancia [év]

garancia [év]

5 (teljeskörű)

garancia [év]

5 (teljeskörű)

garancia [év]

5 (teljeskörű)

hőátadó közeg

hőátadó közeg

hőátadó közeg

glikol + víz keveréke

hőátadó közeg

glikol + víz keveréke

hőszigetelés anyaga

hőszigetelés anyaga

kőzetgyapot

hőszigetelés anyaga

üvegszál + poliuretán

hőszigetelés anyaga

üvegszál + poliuretán

hőszigetelés vastagsága [mm]

hőszigetelés vastagsága [mm]

40

hőszigetelés vastagsága [mm]

30

hőszigetelés vastagsága [mm]

30

kivitel / típus

kivitel / típus

szelektív síkkolektor

kivitel / típus

vákuumcsöves kollektor

kivitel / típus

vákuumcsöves kollektor

max. üzemi hőmérséklet [°C]

max. üzemi hőmérséklet [°C]

175,7

max. üzemi hőmérséklet [°C]

227,3

max. üzemi hőmérséklet [°C]

227,3

max. üzemi nyomás [MPa]

max. üzemi nyomás [MPa]

1

max. üzemi nyomás [MPa]

1

max. üzemi nyomás [MPa]

1

méret - magasság (h) [mm]

méret - magasság (h) [mm]

1696

méret - magasság (h) [mm]

1600

méret - magasság (h) [mm]

1600

méret - szélesség (w) [mm]

méret - szélesség (w) [mm]

1230

méret - szélesség (w) [mm]

1330

méret - szélesség (w) [mm]

1770

méret - vastagság [mm]

méret - vastagság [mm]

86

méret - vastagság [mm]

100

méret - vastagság [mm]

100

nettó felület [m²]

nettó felület [m²]

nettó felület [m²]

1,96 (hasznos felület)

nettó felület [m²]

2,61 (hasznos felület)

tömeg (m) [kg]

tömeg (m) [kg]

36

tömeg (m) [kg]

35

tömeg (m) [kg]

45,5

tömítés anyaga

tömítés anyaga

EPDM

tömítés anyaga

tömítés anyaga

üvegezés

üvegezés

3,2 mm hőkezelt üveg

üvegezés

üvegezés

űrtartalom / kapacitás [l]

űrtartalom / kapacitás [l]

1,6 (abszorber)

űrtartalom / kapacitás [l]

2,6 (abszorber)

űrtartalom / kapacitás [l]

3,4 (abszorber)

vákuumcsövek száma [db]

vákuumcsövek száma [db]

vákuumcsövek száma [db]

12

vákuumcsövek száma [db]

16

vákuumcső anyaga

vákuumcső anyaga

vákuumcső anyaga

bórszilikát

vákuumcső anyaga

bórszilikát

vákuumcső hossza [mm]

vákuumcső hossza [mm]

vákuumcső hossza [mm]

1500

vákuumcső hossza [mm]

1500

vákuumcső külső átmérője [mm]

vákuumcső külső átmérője [mm]

vákuumcső külső átmérője [mm]

47

vákuumcső külső átmérője [mm]

47
