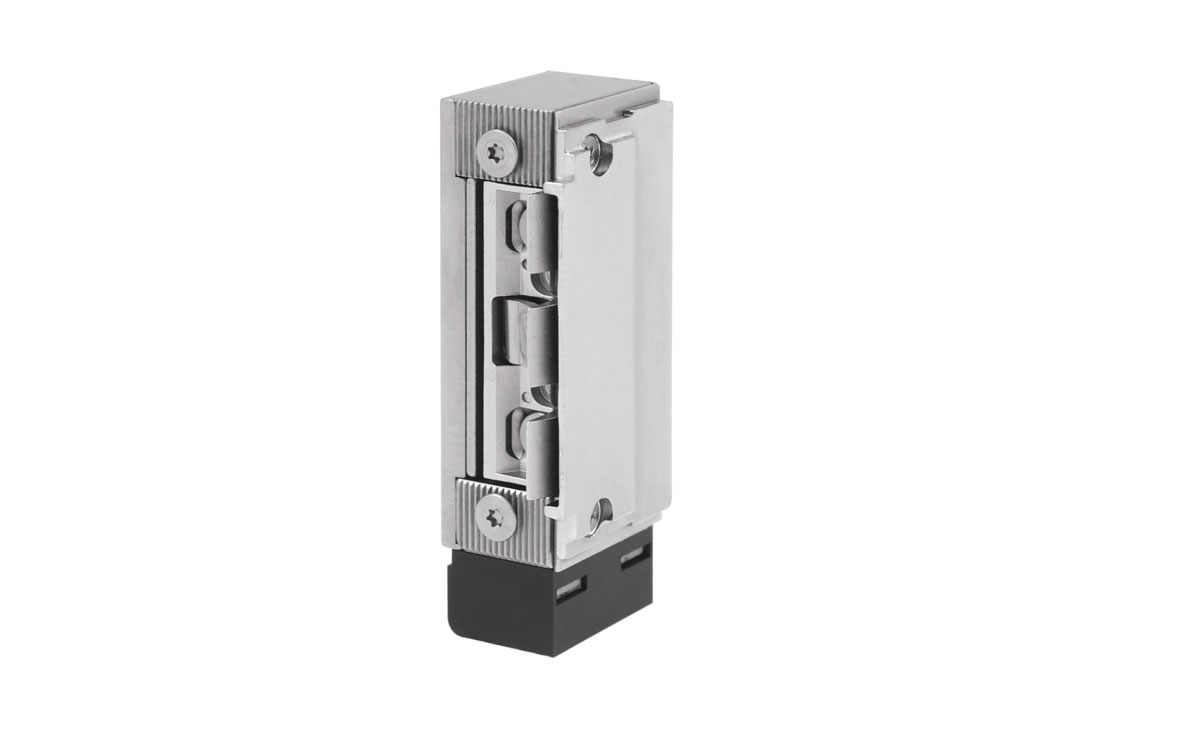

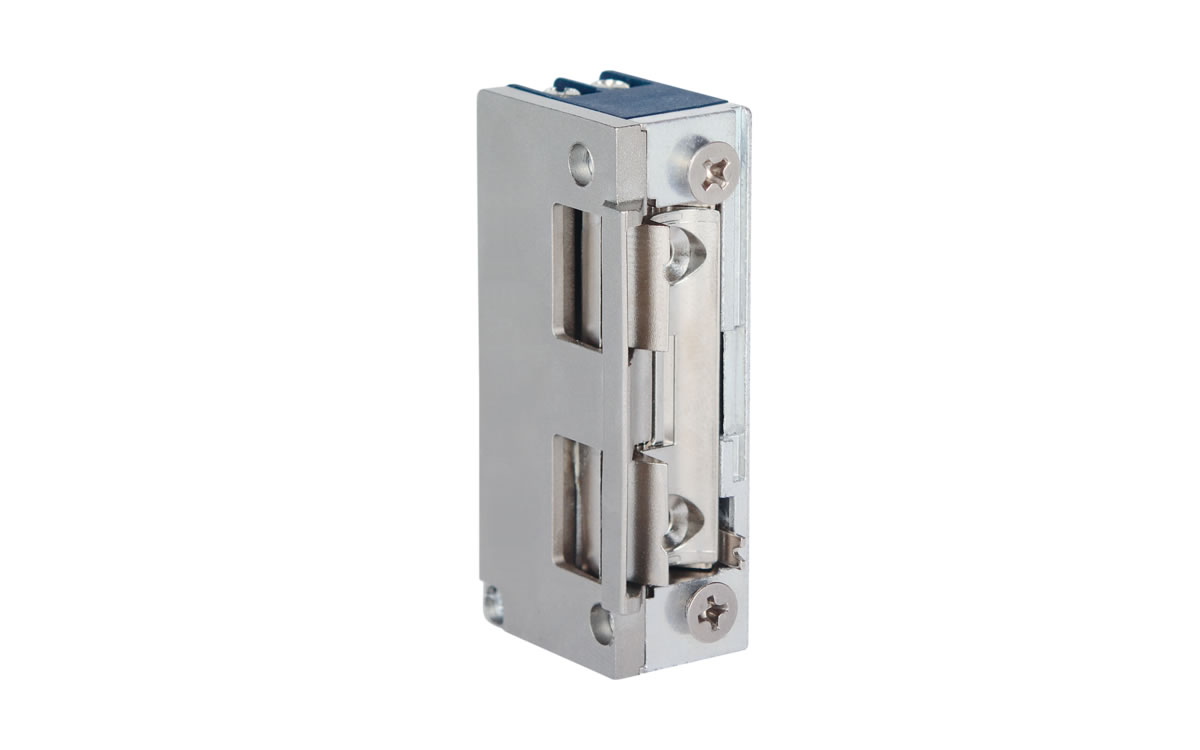

GU - BKS ET 8 elektromos ellenlemez

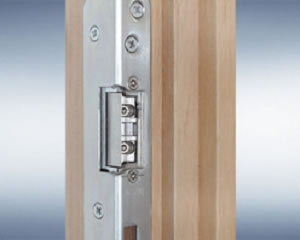

Az elektromos ajtónyitók közül G-U ET 8 széria elérhető, minden megoldáshoz. A működtetési feszültség tekintetében 6-24V közt, egyen- vagy váltóáram lehet. A kivitel lehet normál munkaáramos, vagy fordított működésű, nyugalmi áramos. Profilsík alatti szereléshez a nyelvkivezetős kivitel használható. A tűz- és füstgátló ajtókhoz a minősített FH-kivitel szükséges. Szimmetrikus felépítésének köszönhetően jobbos-balos ajtókhoz egyaránt, nyitásiránytól függetlenül beépíthető. Igény esetén csak mechanikus cseredarab is elérhető, akár erősített 60N erejű rugóval, kireteszelhető változatban is.

  • tűzgátló és normál kivitelben
  • látszó vagy rejtett szerelésű
  • egy és kétszárnyú ajtókhoz is

Letöltések

GU - BKS ET 8 elektromos ellenlemez - részletes termékismertető

GU - BKS ET 8 elektromos ellenlemez

pdf 2.4 MB
részletes termékismertető

GU - BKS ET 8 Elektromos ajtónyitó<br>GU - BKS Electric strikes ET 8 - részletes termékismertető

GU - BKS ET 8 Elektromos ajtónyitó
GU - BKS Electric strikes ET 8

pdf 2.4 MB angol
részletes termékismertető

GU - BKS ET 8 Elektromos ajtónyitó<br>GU - BKS Elektrotüröffner ET 8 - részletes termékismertető

GU - BKS ET 8 Elektromos ajtónyitó
GU - BKS Elektrotüröffner ET 8

pdf 2.4 MB német
részletes termékismertető

GU - BKS ET 8 elektromos ellenlemez - tervezési segédlet

GU - BKS ET 8 elektromos ellenlemez

pdf 63.2 kB
tervezési segédlet

GU - BKS ET 8 elektromos ellenlemez - CAD fájl

GU - BKS ET 8 elektromos ellenlemez

dwg 75.3 kB
CAD fájl


Nem találta meg, amit keres?

Dokumentum igénylése

Műszaki adatok

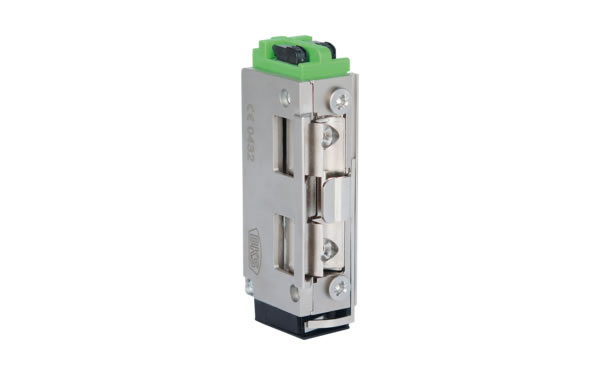

ET8 (A) munkaáramos - kék ET8 (R ) nyugalmi áramos - piros ET8 (V) előterheléses - zöld ET8 Mechanikus cseredarab - szürke ET8 METŐ (A) kétszárnyú pánikajtókhoz - kék

áramerősség [mA]

áramerősség [mA]

250/60 (AC); 280/120 (DC)

áramerősség [mA]

120/280

áramerősség [mA]

AC: 500(1,5sec) / 210(100%)
DC: 300(1,5sec) / 110(100%)
AC: 195(1,5sec) / 60(100%)
DC: 240(1,5sec) / 90(100%)

áramerősség [mA]

áramerősség [mA]

250/60 (AC); 280/120 (DC)

beállítási tartomány [mm]

beállítási tartomány [mm]

2 (2 fokozatban); 3 (3 fokozatban)

beállítási tartomány [mm]

2 (2 fokozatban); 3 (3 fokozatban)

beállítási tartomány [mm]

2 (2 fokozatban); 3 (3 fokozatban)

beállítási tartomány [mm]

2 (2 fokozatban); 3 (3 fokozatban)

beállítási tartomány [mm]

2 (2 fokozatban); 3 (3 fokozatban)

beépíthetőség

beépíthetőség

átfordítható

beépíthetőség

átfordítható

beépíthetőség

átfordítható

beépíthetőség

átfordítható

beépíthetőség

DIN jobb vagy DIN bal

bekapcsolási időtartam [%]

bekapcsolási időtartam [%]

< 1 min vagy 100% ED

bekapcsolási időtartam [%]

100 ED

bekapcsolási időtartam [%]

100 ED

bekapcsolási időtartam [%]

bekapcsolási időtartam [%]

100 ED

csavarok távolsága [mm]

csavarok távolsága [mm]

52,5 / 52,3 (homloklapon; rögzítési pont)

csavarok távolsága [mm]

52,5 / 52,3 (homloklapon; rögzítési pont)

csavarok távolsága [mm]

52,5 / 52,3 (homloklapon; rögzítési pont)

csavarok távolsága [mm]

52,5 / 52,3 (homloklapon; rögzítési pont)

csavarok távolsága [mm]

52,5 / 52,3 (homloklapon; rögzítési pont)

elhelyezés / beépítés / felhasználás helye

elhelyezés / beépítés / felhasználás helye

fa, műanyag és fém profilba
látszó / rejtett

elhelyezés / beépítés / felhasználás helye

fa, műanyag és fém profilba
látszó / rejtett

elhelyezés / beépítés / felhasználás helye

fa, műanyag és fém profilba
látszó / rejtett

elhelyezés / beépítés / felhasználás helye

fa, műanyag és fém profilba
látszó / rejtett

elhelyezés / beépítés / felhasználás helye

fa, műanyag és fém profilba
látszó / rejtett

előterhelési nyitás [N]

előterhelési nyitás [N]

200 (AC); 50 (DC)

előterhelési nyitás [N]

előterhelési nyitás [N]

400

előterhelési nyitás [N]

előterhelési nyitás [N]

200 (AC); 50 (DC)

kapcsolás

kapcsolás

párhuzamos; soros

kapcsolás

párhuzamos; soros

kapcsolás

párhuzamos; soros

kapcsolás

kapcsolás

párhuzamos; soros

kivitel / típus

kivitel / típus

csapdavezető (F); zárnyelv visszajelzés kontakt (K);
mechanikusan reteszelhető (E)
tűzgátló kivitel (FH)

kivitel / típus

csapdavezető (F); zárnyelv visszajelzés kontakt (K)

kivitel / típus

csapdavezető (F); zárnyelv visszajelzés kontakt (K);
mechanikusan reteszelhető (E)
tűzgátló kivitel (FH)

kivitel / típus

csapdavezető (F); mechanikusan reteszelhető (E)

kivitel / típus

csapdavezető (F); zárnyelv visszajelzés kontakt (K);
tűzgátló kivitel (FH)

méretek, A×B×C [mm]

méretek, A×B×C [mm]

16 x 28,4 x 65,5 / 72,5 (K)

méretek, A×B×C [mm]

16 x 28,4 x 65,5 / 72,5 (K)

méretek, A×B×C [mm]

16 x 28,4 x 65,5 / 72,5 (K)

méretek, A×B×C [mm]

16 x 28,4 x 65,5

méretek, A×B×C [mm]

16 x 28,4 x 65,5 / 72,5 (K)

működtetés

működtetés

munkaáram

működtetés

nyugalmi áram

működtetés

munkaáram előterhelési elektronikával

működtetés

mechanikus

működtetés

munkaáram

névleges ellenállás [Ω]

névleges ellenállás [Ω]

43 / 200

névleges ellenállás [Ω]

43 / 200

névleges ellenállás [Ω]

6,5

névleges ellenállás [Ω]

névleges ellenállás [Ω]

43 / 200

rugóerő [N]

rugóerő [N]

30 / 60 (S)

rugóerő [N]

30

rugóerő [N]

30

rugóerő [N]

30 / 60 (S)

rugóerő [N]

30

üzemeltetési ciklus

üzemeltetési ciklus

200 000 (EN 14846)

üzemeltetési ciklus

200 000 (EN 14846)

üzemeltetési ciklus

200 000 (EN 14846)

üzemeltetési ciklus

üzemeltetési ciklus

200 000 (EN 14846)

üzemi feszültség [V]

üzemi feszültség [V]

12 V-os változat: 9-24 (AC/DC);
24 V-os változat: 22-28 (AC/DC)

üzemi feszültség [V]

9-24 (AC/DC)

üzemi feszültség [V]

9-24 (AC/DC)

üzemi feszültség [V]

üzemi feszültség [V]

12 V-os változat: 9-24 (AC/DC);
24 V-os változat: 22-28 (AC/DC)

üzemi hőmérséklet [°C]

üzemi hőmérséklet [°C]

-25…+70

üzemi hőmérséklet [°C]

-25…+70

üzemi hőmérséklet [°C]

-25…+70

üzemi hőmérséklet [°C]

üzemi hőmérséklet [°C]

-25…+70
