G-U Magyarország Kft.

G-U VENTUS külső távnyitó

A Gretsch-Unitas VENTUS F200 távnyitó rendszere gondoskodik az intenzív helyiség szellőzésről minden megközelíthetetlen felülvilágítónál – manuálisan kézi karral vagy elektromotorral. Mindegy, hogy négyszögletes bukóablakról, íves vagy köríves, ferde vagy háromszögablakról van-e szó, a természetes szellőztetés megvalósítható a VENTUS F200 távnyitóval.

  • kézi (karos, kurblis, bovdenes) és motoros (24 V és 230 V) működtetés
  • akár RC2 biztonsági fokozatban is kivitelezhető
  • magasan levő ablakszárnyak nyitására

Letöltések

G-U VENTUS F200 rendelési katalógus - általános termékismertető

G-U VENTUS F200 rendelési katalógus

pdf 4.3 MB
általános termékismertető

G-U VENTUS F200 használati és karbantartási útmutató - alkalmazástechnikai útmutató

G-U VENTUS F200 használati és karbantartási útmutató

pdf 465.0 kB
alkalmazástechnikai útmutató

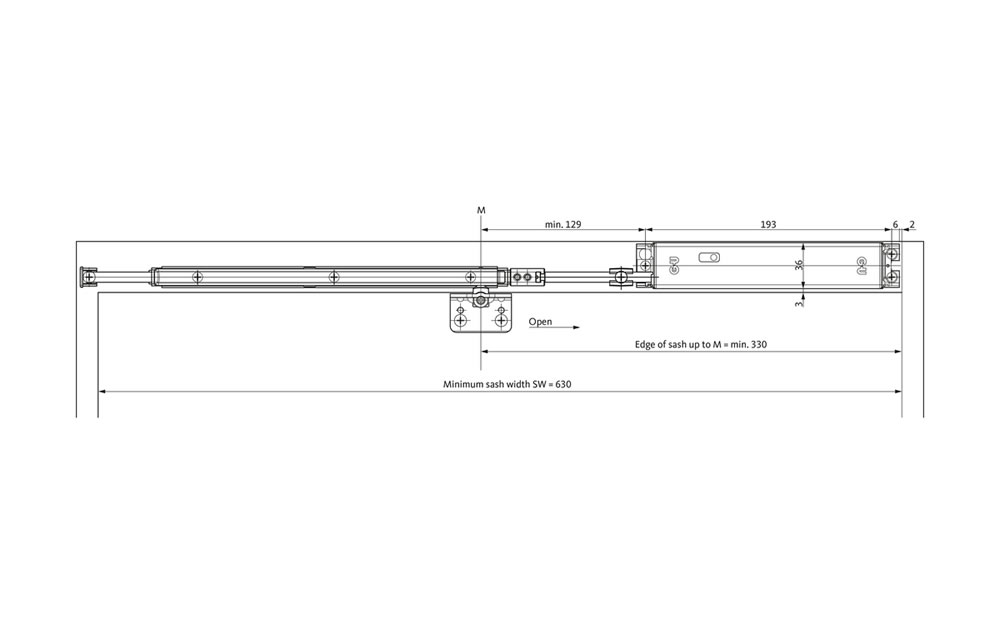

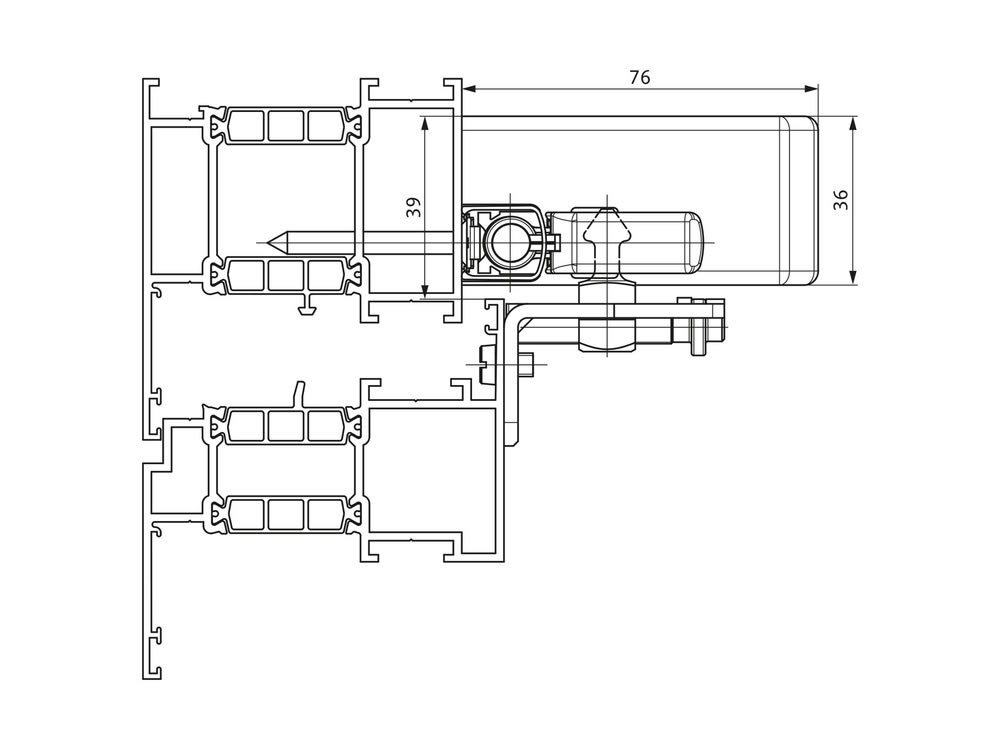

VENTUS F200 általános - CAD rajz - tervezési segédlet

VENTUS F200 általános - CAD rajz

pdf 730.9 kB német
tervezési segédlet

VENTUS F200 általános - CAD fájl

VENTUS F200 általános

dxf 5.0 MB
CAD fájl

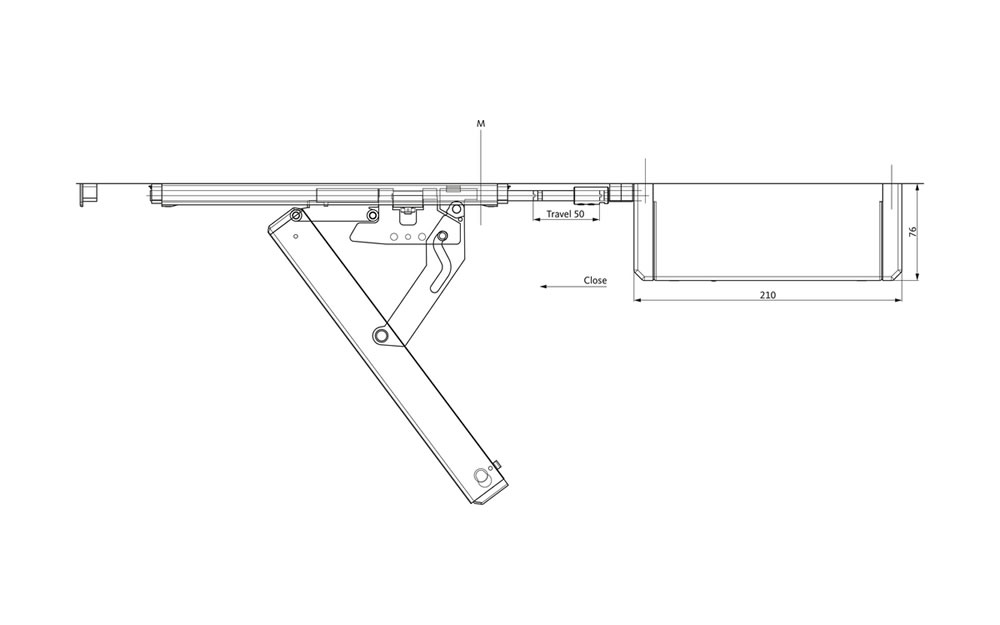

VENTUS F200 + motor -  CAD rajz - tervezési segédlet

VENTUS F200 + motor - CAD rajz

pdf 174.4 kB német
tervezési segédlet

VENTUS F200 + motor - CAD fájl

VENTUS F200 + motor

dxf 1.1 MB
CAD fájl


Nem találta meg, amit keres?

Dokumentum igénylése

Műszaki adatok

Ventus F200 (befelé bukó)

beépíthetőség

beépíthetőség

műanyag, fa, fém profilhoz

helyigény [mm]

helyigény [mm]

20 (oldalt, felül)

nyitási szélesség [mm]

nyitási szélesség [mm]

165 (FFH 250-299)
200 (FFH >300)

szár­nyfalc magasság [mm]

szár­nyfalc magasság [mm]

250 (min.)

szár­nyfalc szélesség [mm]

szár­nyfalc szélesség [mm]

400-3600

szárnytömeg [kg]

szárnytömeg [kg]

80 (max.)

Áttekintés

A GU csoport VENTUS F 200 távnyitó rendszere lehetővé teszi a nehezen elérhető, magasan elhelyezett felülvilágítók kézi, illetve motoros működtetését.

VENTUS F 200 távnyitó
G-U VENTUS külső távnyitó

A nyitóolló lapos szerkezetének köszönhetően a távnyitó helyigénye csekély, alkalmazható befelé bukó, illetve nyíló, valamint kifelé emelkedő fa, műanyag vagy fém ablakszárnyak esetén is. A szárnyszorításról és a megfelelő tömítettségről az ollóban lévő automata reteszelés gondoskodik. A működtetés kézi karral vagy kurblis meghajtással történhet és 200 mm nyitásszélességet garantál.

A VENTUS távnyitó rendszerek biztonság szempontjából RC2 fokozatig növelhetők a speciális JET falczárással kiegészítve.

Termékjellemzők:

  • kompakt egységcsomagok a könnyű és gyors szereléshez
  • sokoldalú működtetési lehetőség: kézi kar, kurbli, flexibilis bovden, vagy ELTRAL elektromotor
  • tisztításhoz kényelmes olló ki- és beakasztás
  • csekély helyigény
Az ELTRAL elektromotorok műszaki adatai
  ELTRAL S 24 ELTRAL S 230
névleges feszültség [V] 24 V∼± 10% 230 V∼± 10%; 50 Hz
névleges áram [A] 1,2 0,4
húzóerő [N] 1400 1400
nyomóerő [N] 1400 1400
max. löket [mm] 27-70 27-70
löket sebesség [mm/s] 1,2 1,2
hőmérséklet tartomány -15 °C és +50 °C között -15 °C és +50 °C között
IP védelmi osztály IP20 IP20
méret (szél x mag x hossz) [mm] 32,5 x 81,5 x 210 32,5 x 81,5 x 210
