ACO vákuumos kondenzvíz elvezető rendszer

Az ACO kondenzvíz-elvezetési megoldása lehetővé teszi a szupermarketekben található hűtőszekrények és fagyasztók működése során keletkező kondenzvíz és a tisztítóvíz megbízható elvezetését. A rendszer alkotórészei: vákuumszivattyú, gyűjtőtartály, vezérlés, vákuumszelep, vákuumcsövek és opcionálisan szürkevíz-elvezetés.

  • épülettől és födémszerkezettől független beépítés
  • a szupermarketek működése a telepítési munkálatok alatt is folytatódhat
  • a hűtőszekrények átrendezése nem igényel padlómunkát

Letöltések

Vákuumos kondenzvíz-elvezetés a szupermarketekben  - részletes termékismertető

részletes termékismertető

pdf 3.4 MB
Vákuumos kondenzvíz-elvezetés a szupermarketekben


Nem találta meg, amit keres?

Dokumentum igénylése

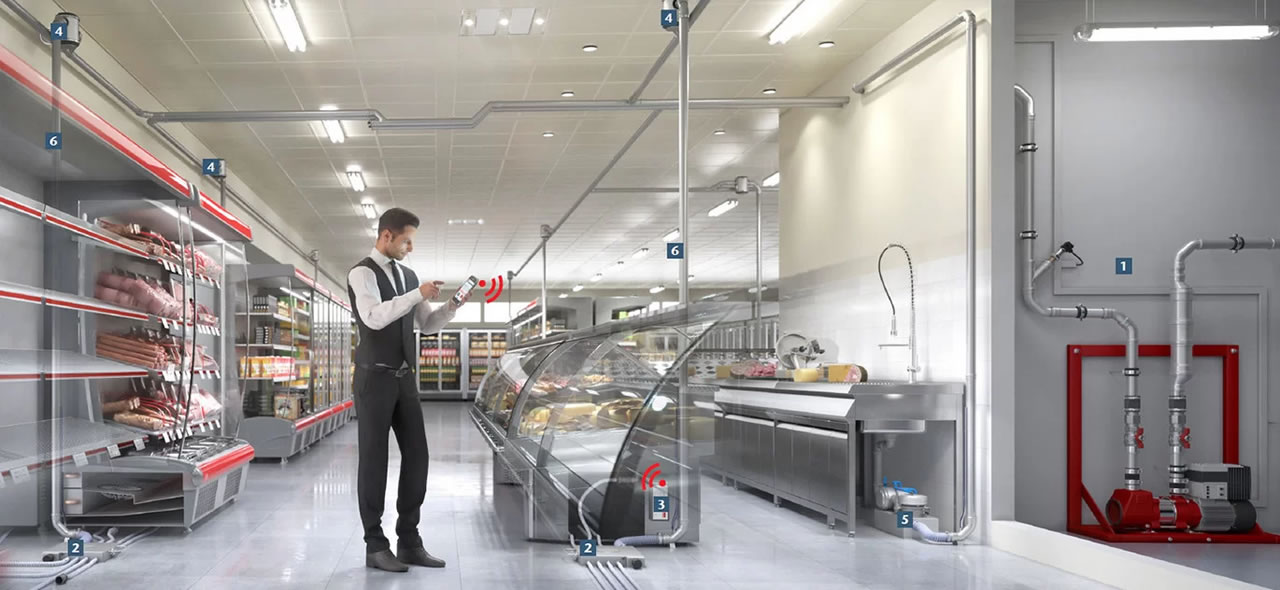

A kondenzvíz elevezető rendszer felépítése és elrendezése
A kondenzvíz elevezető rendszer felépítése és elrendezése
A kondenzvíz elevezető rendszer felépítése és elrendezése

1. Vákuumszivattyú

  • Kiüríti a csővezetéket és elvezeti a kondenzátumot a hűtőszekrény működése és tisztítása során.
  • A rendszer kompakt, rugalmas és független az épület- és padlószerkezettől.

2. Gyűjtőtartály

  • Összegyűjti a hűtőkben és fagyasztókban keletkező kondenzvizet.
  • A viz közvetlenül a hűtőszekrényekhez csatlakoztatott flexibilis csővezetékkel jut el a gyűjtőtartályba.
  • Integrált szintérzékelő figyeli a kondenzátum mennyiségét a gyűjtőtartályban. Csatlakozás a felszállóhoz is rugalmas tömlőkkel történik, így a hozzáférhetőség a teljes rendszerhez megoldott.

3. Vezérlés

  • Feladata a vákuumszelep aktiválása és a töltési szint jelzésének kiértékelése (gyűjtőtartály).
  • A konfigurálás és felügyelet okostelefonnal vagy LAN kapcsolattal rendelkező laptopon keresztül történhet.

4. Vákuumszelep

  • Ez megnyitja és elindítja a vákuumelvezetést a gyűjtőtartályból a csövön keresztül.

5. Szürkevíz-elvezetés (opcionális)

  • Mosogatók rugalmas elhelyezését teszi lehetővé a hűtőszekrényektől és a szaniterhelyiségektől függetlenül.

6. Vákuumcsövek

  • A vonatkozó szabványok/irányelvek szerint vákuumalkalmazásokhoz validálva és tanúsítva.
