Schneider Electric Hungária Villamossági Zrt.

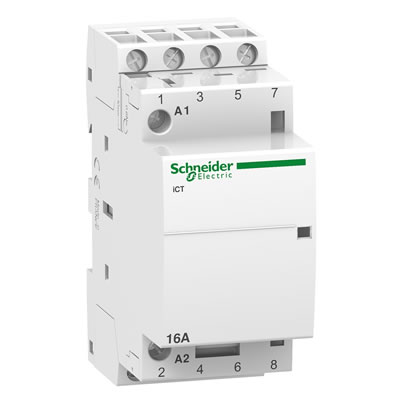

Acti 9 moduláris kontaktorok

A kontaktorok felhasználhatók távműködtetési alkalmazásokban különböző hálózatok esetén (pl.: világítás, fűtés, ventiláció, redőny, melegvíz, mechanikai ventilációs rendszerek stb.) ezekből meghatározhatóak másodlagos áramkörök, amikről szükség esetén terhelésledobás végezhető el. A kontaktorokat össze lehet állítani kiegészítő vezérléssel, védelemmel és jelző funkciókkal. Jelző teszi lehetővé a kontaktor főáramkörének „nyitott? vagy „zárt? állapotának jelzését vagy működtetését. A zavarszűrő korlátozza a túlfeszültségeket a vezérelt áramkörben. Kettős működtetéssel impulzus jellegű vagy választható impulzus/folyamatos jellegű működtetésére lehet használni. A tekercs impulzussal történő gerjesztése kiváltja az impulzusrelé zárását. Két stabil mechanikai állapottal rendelkezik az impulzusrelé. Minden impulzus, amely a tekercset éri, megváltoztatja az impulzusrelék állapotát. Bármennyi nyomógombról vezérelhető.

Letöltések

Vezérlés, távműködtetés - Kontaktorok (iCT) és kiegészítői: jelzés (iACTs), védelem (iACTp), vezérlés (iACTc, iATEt), vezérlés és jelzés (iACT24) illetve biztonság (plombálható csavartakaró, sárga csatolóklip, távtartó). Impulzusrelék (iTL, iTLi), távjelzés (iTls, iATLs, iATLc+s), központi vezérlés (iTLc, iATLc, iATLc+ct), vezérlés folyamatos jellel (iTLm, iATLm) - részletes termékismertető

részletes termékismertető

pdf 2.0 MB
Vezérlés, távműködtetés - Kontaktorok (iCT) és kiegészítői: jelzés (iACTs), védelem (iACTp), vezérlés (iACTc, iATEt), vezérlés és jelzés (iACT24) illetve biztonság (plombálható csavartakaró, sárga csatolóklip, távtartó). Impulzusrelék (iTL, iTLi), távjelzés (iTls, iATLs, iATLc+s), központi vezérlés (iTLc, iATLc, iATLc+ct), vezérlés folyamatos jellel (iTLm, iATLm)

Acti 9 iCT - 3D (stp) és 2D (dwf, dwg, dxf) rajzok - CAD fájl

CAD fájl

zip 23.6 MB
Acti 9 iCT - 3D (stp) és 2D (dwf, dwg, dxf) rajzok

Acti 9 iTL - 3D (stp) és 2D (dwf, dwg, dxf) rajzok - CAD fájl

CAD fájl

zip 15.3 MB
Acti 9 iTL - 3D (stp) és 2D (dwf, dwg, dxf) rajzok


Nem találta meg, amit keres?

Dokumentum igénylése

Műszaki adatok

iCT

névleges lökőfeszültség-állóság (Uimp) [kV]

névleges lökőfeszültség-állóság (Uimp) [kV]

2,5 (4 kV, 12/24/48 V AC)

névleges működési hőmérséklet [°C]

névleges működési hőmérséklet [°C]

-5…+60

névleges szigetelési feszültség (Ui) [V AC]

névleges szigetelési feszültség (Ui) [V AC]

500

névleges üzemi feszültség (Ue) [V]

névleges üzemi feszültség (Ue) [V]

250 V AC (1P, 2P);
400 V AC (3P, 4P)

névleges üzemi frekvencia [Hz]

névleges üzemi frekvencia [Hz]

50 vagy 60

szélesség 9 mm-es modulméretben

szélesség 9 mm-es modulméretben

2 (1P, 2P);
4(2P, 3P, 4P);
6(2P, 3P, 4P);
12 (4P)

szennyeződési fokozat

szennyeződési fokozat

2

védettség

védettség

IP20 (csak készülék);
IP40 (készülék moduláris szekrényben)
