AWADUKT Thermo geotermikus talaj-levegő hőcserélő

Az AWADUKT Thermo talaj-levegő hőcserélő rendszer a talaj viszonylag állandó hőmérsékletét használja ki. A légtechnikai rendszerek elé kapcsolt hőcserélős szellőztető használatával a hagyományos hűtőberendezések mérete csökkenthető, vagy akár teljes egészében el is hagyható. Ez az üzemeltetési költségek megtakarításán túl a CO₂-kibocsátás jelentős csökkenésével is jár.

  • higiéniai előírásoknak megfelelő belső felület
  • téli, nyári primer energiamegtakarítás
  • kiforrott rendszerelemek, sok éves tapasztalat

Letöltések

REHAU rendszermegoldások az ipar számára - általános termékismertető

REHAU rendszermegoldások az ipar számára

pdf 2.2 MB
általános termékismertető

AWADUKT Thermo geotermikus talaj-levegő hőcserélő - részletes termékismertető

AWADUKT Thermo geotermikus talaj-levegő hőcserélő

pdf 2.7 MB
részletes termékismertető

REHAU CAD Portal - CAD fájl

REHAU CAD Portal

CAD fájl

REHAU BIM elemek REVIT-hez - BIM fájl

REHAU BIM elemek REVIT-hez

BIM fájl


Nem találta meg, amit keres?

Dokumentum igénylése

Áttekintés

A szellőzőrendszer természetes levegőcserét biztosít a helyiségekben. Alkalmazásával a kellemesebb közérzet elérése mellett csökkenthetők az energiaköltségek. A természetes friss levegő bevezetése általában a tetőn vagy a padlón található beszívónyílásokon keresztül történik, de egyre gyakrabban alkalmaznak külső beszívótornyokat, mert ez helytakarékosabb megoldás és nem befolyásolja az épület építészeti látványát. A por és a pollenek eltávolítása után a beszívott és megtisztított levegő egyedülálló, antimikrobiális réteggel bevont csőrendszereken keresztül jut az épületbe.

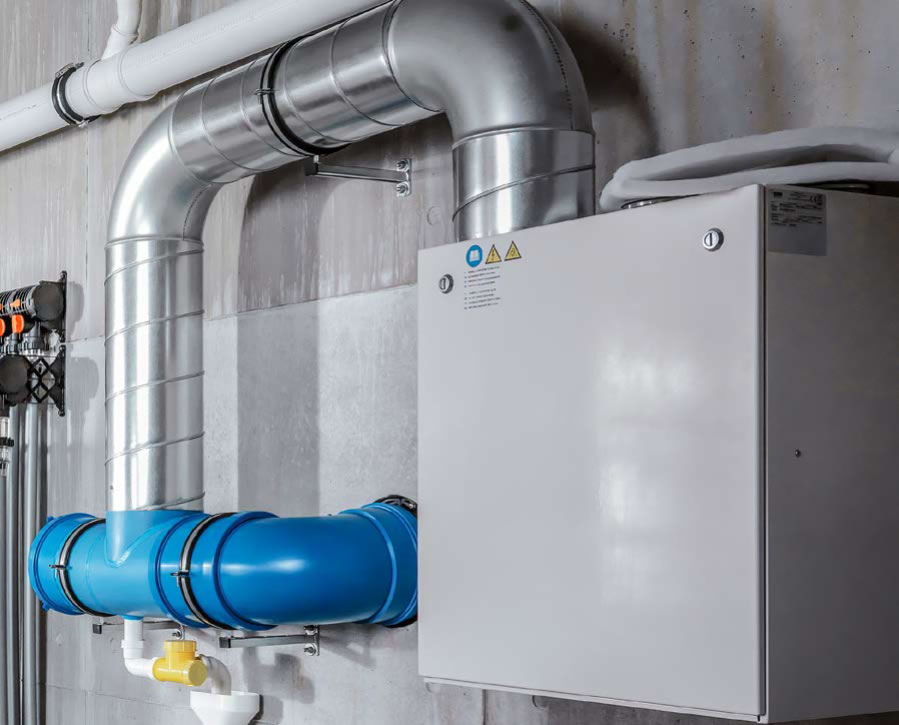

AWADUKT Thermo geotermikus talaj-levegő hőcserélő
AWADUKT Thermo geotermikus talaj-levegő hőcserélő

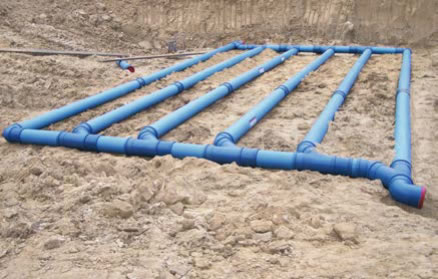

A szellőzőberendezés üzemeltetéséhez szükséges levegő egy részét vagy egészét a talajba fektetett csövön vagy csőrendszeren vezetik keresztül. A helyi adottságoktól függően a csövek csőregiszterként vagy körvezetékként fektethetők. A geotermikus hőcserélő hossza kb. 35-50 m, ideális fektetési mélység 1,5-2,5 méter. A keletkező kondenzvíz elvezetése 2-3%-os lejtéssel szifonon vagy szivárogtató aknán keresztül történik. Az AWADUKT Thermo DN 200 és DN/ID 3000 közötti méretben elérhető.

Hatalmas energiamegtakarítási potenciál

Az AWADUKT Thermo csövek speciális szerkezete ideálisan alkalmas a talaj-levegő hőcserélőhöz. Megbízhatóan garantálja a maximális vezetőképességet. Ez a tulajdonság pedig döntő tényező a környező talaj hőmérsékletének hatékony felvételéhez. Mivel a talaj és a külső levegő hőmérséklete között az év folyamán változó hőmérséklet-különbségek állnak fenn, a csöveken keresztülvezetett levegőt télen elő lehet melegíteni, illetve nyáron le lehet hűteni. Ez azt jelenti, hogy a friss levegőt télen kevésbé szükséges felmelegíteni, nyáron pedig kisebb mértékben kell lehűteni az ideális szobahőmérséklet biztosításához.

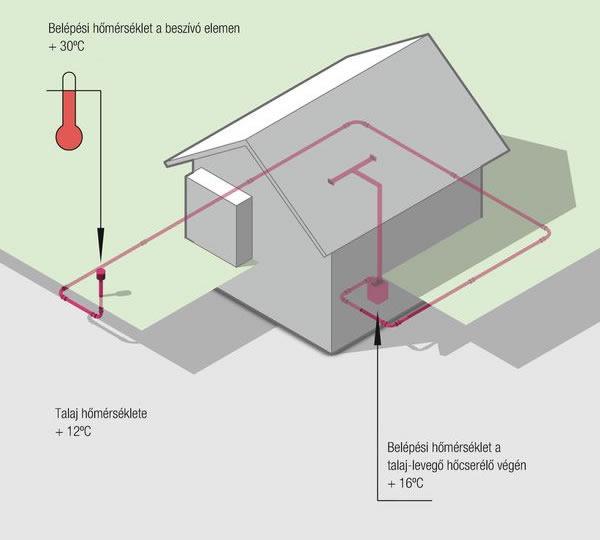

AWADUKT Thermo geotermikus talaj-levegő hőcserélő - nyári üzem
AWADUKT Thermo geotermikus talaj-levegő hőcserélő - nyári üzem

Előnyök a nyári üzemeltetés során:

  • a bevezetett levegő kellemes hőmérsékletre hűtése az épület túlmelegedése elleni védelem érdekében, a nyári kánikulában is: a beszívott friss levegő előhűtése nyári üzemben kb. 14 °C
  • nagyobb kényelem a bevezetett levegő hűtésével, további üzemeltetési költségek felmerülése nélkül
  • a helyiség levegőminőségének javítása a bevezetett levegő páramentesítésével
  • megfelelő szűrő használható allergiások számára
  • a szellőztetés során nem szűrődik be zaj a nyitott ablakon

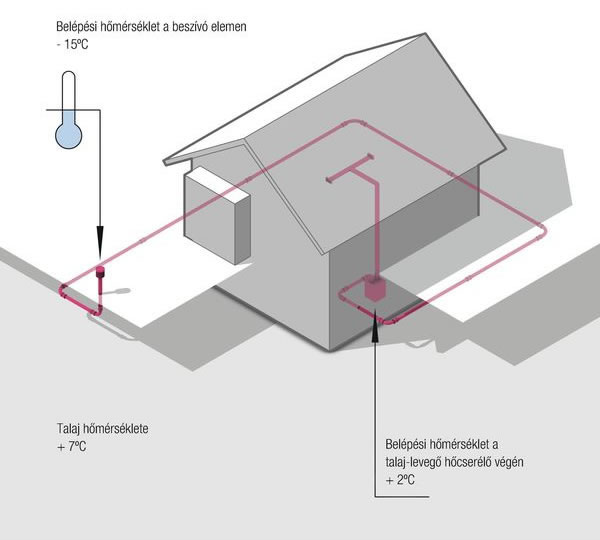

AWADUKT Thermo geotermikus talaj-levegő hőcserélő - téli üzem
AWADUKT Thermo geotermikus talaj-levegő hőcserélő - téli üzem

Előnyök a téli üzemeltetés során:

  • a bevezetett levegő rendkívül hatékony előmelegítése a talaj-levegő hőcserélővel és a hővisszanyerő készülékkel: a beszívott friss levegő előfűtése téli üzemben kb. 17 °C
  • a szellőzőberendezés befagyásának megakadályozása, további üzemeltetési költségek felmerülése nélkül
  • nincs szükség felolvasztó funkcióra a szellőzőberendezésen, egész éves üzemeltetés is lehetséges
  • a megújuló energiák használatával függetlenség a fosszilis tüzelőanyagoktól
  • tiszta levegő a "megfázásos időszakokban" és az általánosan elterjedt influenzavírusok esetén is

A videóból megtudhatja, hogyan működik az AWADUKT Thermo talaj-levegő hőcserélő és milyen előnyöket kínál:
