REHAU Kft. - Épületgépészet üzletág

REHAU épületszerkezet temperálás

Az épületszerkezet temperálásának (BKT) lényege az épületszerkezeti elemek hőtároló képességének kihasználása. Az épületszerkezet temperálás támogatja a masszív betonelemek hőtároló képességét a bennük elhelyezett csövekben keringtetett hűtő- és fűtővízzel. Így szinte korlátlan hőtároló tömeg jön létre.

  • gyors szerelés
  • variálható, objektfüggő egyedi modulok
  • kettős kígyóvonalú fektetés az egyenletes felületi hőmérséklethez

Letöltések

REHAU épületszerkezet temperálás - részletes termékismertető

REHAU épületszerkezet temperálás

pdf 1.3 MB
részletes termékismertető

REHAU CAD Portal - CAD fájl

REHAU CAD Portal

CAD fájl

REHAU BIM elemek REVIT-hez - BIM fájl

REHAU BIM elemek REVIT-hez

BIM fájl


Nem találta meg, amit keres?

Dokumentum igénylése
REHAU épületszerkezet temperálás
REHAU épületszerkezet temperálás

Az épületgépész szakmai körökben az épületszerkezet-temperálás (Betonkerntemperieung – BKT) és a felületközeli épületszerkezet-temperálás (oberflächennahe Betonkerntemperieung – oBKT) elnevezés használatos, ami a csőrendszer épületszerkezetben történő elhelyezésére utal. Más fizikai jellemzőkkel rendelkeznek a felületközeli, a födém alsó síkjában és más a födém középső síkjában, a semleges zónában elhelyezett csőrendszerek.

A modern kor építési technológiája a termikusan aktivált épületszerkezet – az aktív betonfödém

Az aktív betonfödém, az épületszerkezet-temperálás az építészek és épületgépészek számára ma már nem ismeretlen fogalom. A magas minőségű polimer csövek tömeges építőipari felhasználása hozta magával, hogy az aktív betonfödém egyre gyakrabban alkalmazott műszaki megoldás lett.

Az aktív betonfödém működési elve

A megnevezés az épület monolit beton födém elemeinek termikus aktiválását, azaz fűtését vagy hűtését jelenti a bennük elhelyezett csővezetékben lévő közeg keringtetésével. Hűtés esetén az épületszerkezet által felvett hőenergiát a beépített csővezetékek vezetik el. Fűtés esetén a csővezetékek felmelegítik az épületszerkezetet, ami a felületén keresztül sugárzás útján hőt ad le.
Ezzel egyidejűleg a légtechnikai igény csökkenthető és hősugárzással történő temperálás gondoskodik az emberi test számára egészséges és kellemes helyiségklímáról.

Az aktív betonfödém felületfűtő és -hűtő megoldás előnyei:

  • magas szintű komfort
  • huzat- és zajmentes
  • alacsony üzemeltetési költség
  • hosszú élettartam, karbantartási igény nélkül
  • hőszivattyúval, különösen geotermikus hőszivattyúval előnyösen kombinálható
  • csökkenthető földgáz-függőség
  • gyorsabb építéskivitelezés
  • csökkentett helyszíni élőmunkaigény
  • jól ütemezhető munkafolyamatok
  • hozzájárul a legmagasabb minősítési fokozatok eléréséhez – BREEAM, LEED, DGNB
  • fenntartható – támogatja a klímasemleges, CO₂-kibocsátási csökkentési célok elérését


Nagy teljesítmény, gyors reagálás, egyszerű telepítés

Korábban a padlófűtési rendszerek voltak a legkedveltebbek és csak később jelent meg széles körben a hűtési igény, amely a fal és mennyezeti felületek aktiválásával valósult meg. Így előfordulhatott, hogy egyetlen helyiségben a padló, a fal és a mennyezet is becsövezésre került. A kivitelezés azonban nagy időráfordítással járt, ráadásul az építkezés olyan időszakában, amikor a helyiségben más szakágak is dolgoztak. Mindezen túl a három rendszert egy jól működő, összehangolt rendszerbe kellett foglalni szabályzás segítségével, ami további feladatot jelentett.

Felmerült a gondolat, hogyan lehetne a három rendszert egyetlen, jól működő megoldással helyettesíteni. Így fogalmazódott meg az aktív betonfödém lakóházas környezetre való adaptálása, a korábban irodaépületeknél nyert pozitív tapasztalatok átültetése. A megoldás, az aktív betonfödém teljes értékű fűtési és hűtési rendszerként használható.

Az aktív betonfödém műszaki, energetikai, gazdaságossági, kivitelezési időráfordítás és ökológiai szempontból is optimális és hatékony megoldást ad a tervezők, kivitelezők és beruházók kezébe.

REHAU épületszerkezet temperálás
REHAU épületszerkezet temperálás
Gondos tervezés, gondtalan kivitelezés

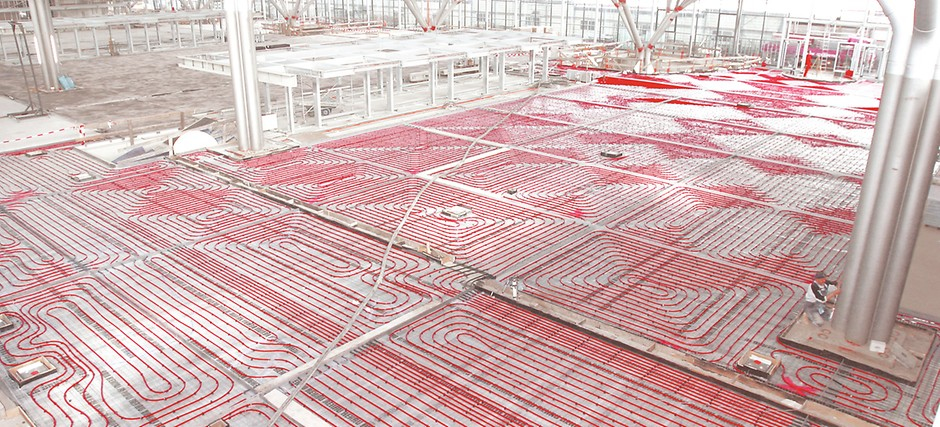

Alaposabb és több előkészítést igényel az aktív betonfödém tervezése, jelentős előny azonban a gyors és gondtalan kivitelezés. A REHAU által kínált előszerelt gyári fűtő-hűtő panelek segítségével akár a legkomplikáltabb alaprajz is könnyedén lefedhető. A rendelkezésre álló betonfelület 75-95%-a aktiválható.

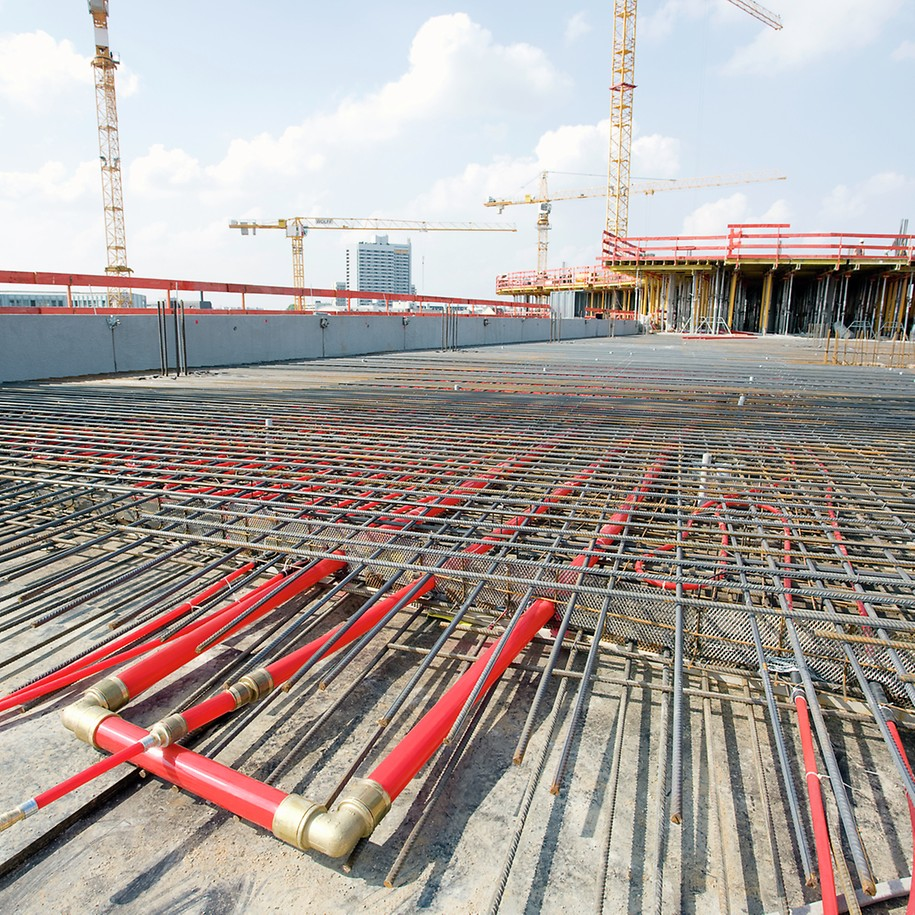

Az aktív betonfödém kivitelezés fő lépései:

  • a panelek ütemezett, "just in time" rendelése
  • kiszállítás – a panelek mozgatása daruval a kamionról közvetlenül az aktuális szintre
  • a számozott e-tikettel ellátott panelek elhelyezése a terv szerint kiosztásnak megfelelően
  • a csatlakozó vezetékek fektetése és kivezetése a födémből
  • nyomáspróba – a jegyzőkönyv minta a REHAU ePaper dokumentumtárból letölthető
  • az alsó vasalat, villanyszerelés és a felső vasalat elkészítése
  • kibetonozás és a zsaluzat eltávolítása után ismét nyomáspróbát kell tartani


További előnyök:

  • REHAU beton távtartók alkalmazásával látszóbeton minőség érhető el, kielégítve a belsőépítészek és építészek speciális igényeit is
  • a daruzható, targoncázható fűtő-hűtő panelek a szerkezetépítéssel egy időben kerülnek az épületbe
  • a szerkezetkész épület fűthető, a szakági kivitelezési munkák télen is végezhetők
