Panasonic GHP/EHP hibrid VRF rendszer

Letöltések

2 csöves hibrid GHP/EHP <br>
(General Catalogue 2025/2026, 347. oldal) - műszaki adatlap

2 csöves hibrid GHP/EHP
(General Catalogue 2025/2026, 347. oldal)

pdf 117.5 kB angol

műszaki adatlap

Panasonic GHP/EHP hibrid VRF rendszer <br>
(General Catalogue 2025/2026, 344-346. oldal) - részletes termékismertető

Panasonic GHP/EHP hibrid VRF rendszer
(General Catalogue 2025/2026, 344-346. oldal)

pdf 357.0 kB angol

részletes termékismertető

Nem találta meg, amit keres?

Dokumentum igénylése

Műszaki adatok

	U-20GES3E5 (20 HP)	U-10MES2E8 (10 HP)
csatlakoztatható beltéri egységek száma [db]	csatlakoztatható beltéri egységek száma [db] 50	csatlakoztatható beltéri egységek száma [db] 50
fűtőteljesítmény [kW]	fűtőteljesítmény [kW] 63,0	fűtőteljesítmény [kW] 31,5
hangnyomásszint (L_pA) [dB(A)]	hangnyomásszint (L_pA) [dB(A)] 58	hangnyomásszint (L_pA) [dB(A)] 56
hűtőteljesítmény [kW]	hűtőteljesítmény [kW] 56,0	hűtőteljesítmény [kW] 28,0
kivitel / típus	kivitel / típus egyfázisú	kivitel / típus háromfázisú
méret - magasság (h) [mm]	méret - magasság (h) [mm] 2255	méret - magasság (h) [mm] 1842
méret - mélység (d) [mm]	méret - mélység (d) [mm] 1000	méret - mélység (d) [mm] 1000
méret - szélesség (w) [mm]	méret - szélesség (w) [mm] 1650	méret - szélesség (w) [mm] 770
szezonális helyiségfűtési hatásfok (η_s,h) [%]	szezonális helyiségfűtési hatásfok (η_s,h) [%] 143,2	szezonális helyiségfűtési hatásfok (η_s,h) [%] 167,6
szezonális helyiséghűtési hatásfok (η_s,c) [%]	szezonális helyiséghűtési hatásfok (η_s,c) [%] 211,8	szezonális helyiséghűtési hatásfok (η_s,c) [%] 275,4
üzemi hőmérséklet [°C]	üzemi hőmérséklet [°C] -10…+43 (hűtés); -21…+18 (fűtés)	üzemi hőmérséklet [°C] -10…+43 (hűtés); -21…+18 (fűtés)

Áttekintés

Galéria

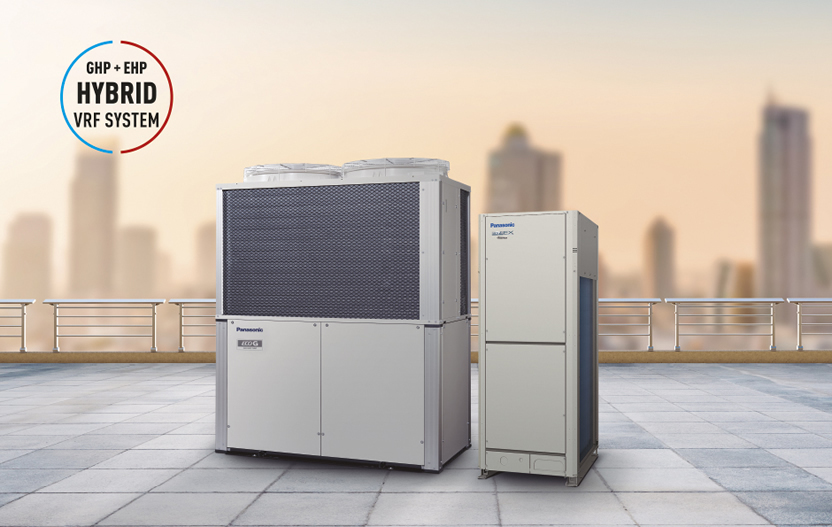

Panasonic GHP/EHP hibrid VRF rendszer

Új Panasonic GHP/EHP hibrid rendszer
Nagyobb megtakarítás a gáz és az elektromos üzem előnyeinek kombinálásával

Galéria

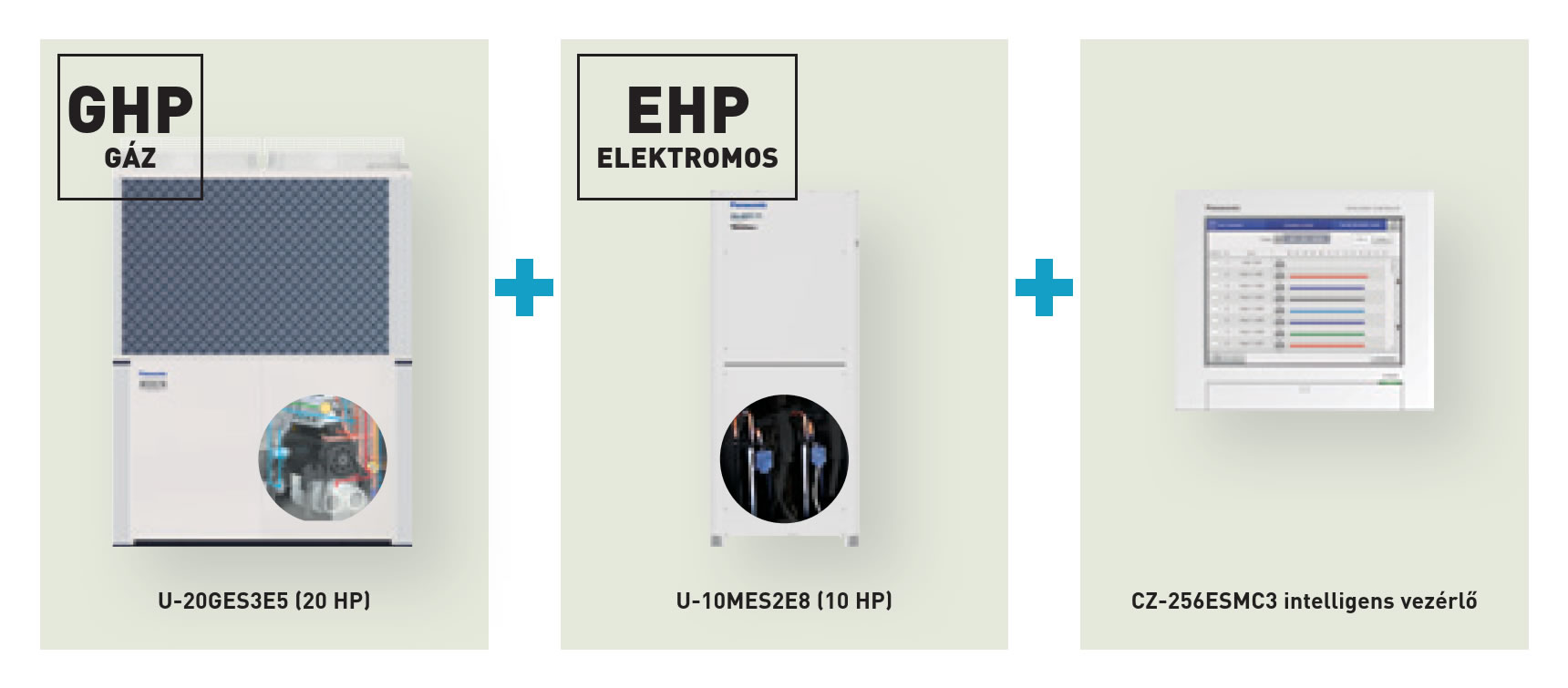

Panasonic GHP/EHP hibrid VRF rendszer 3 fő eleme

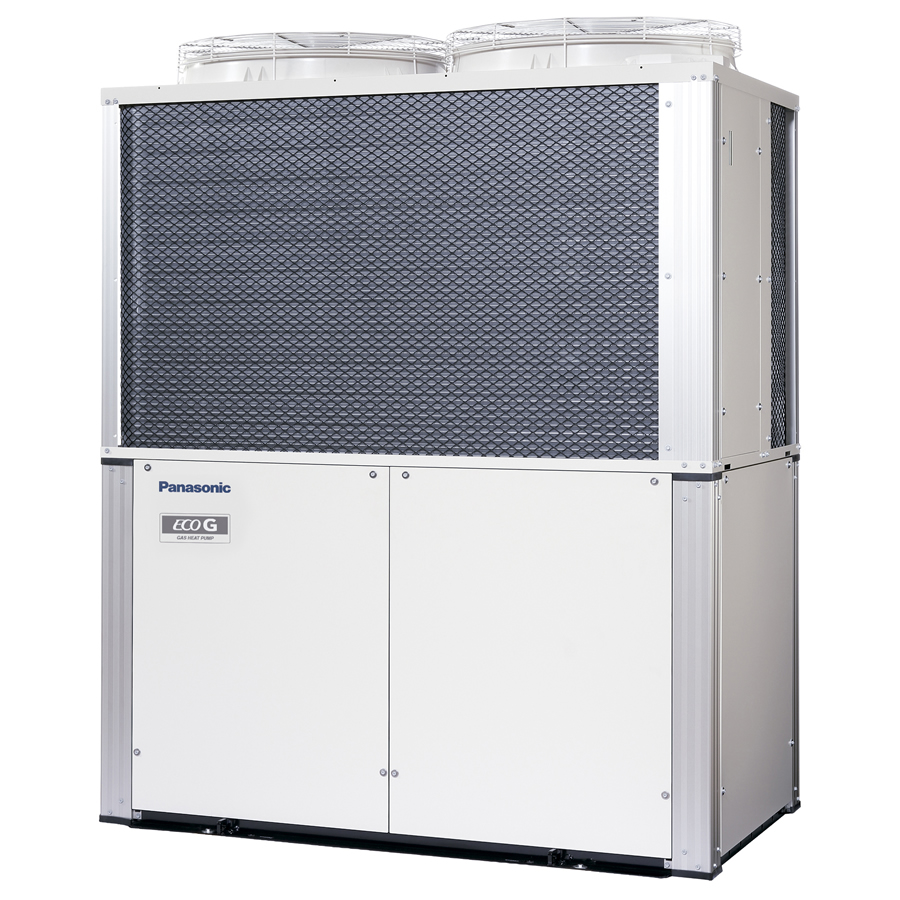

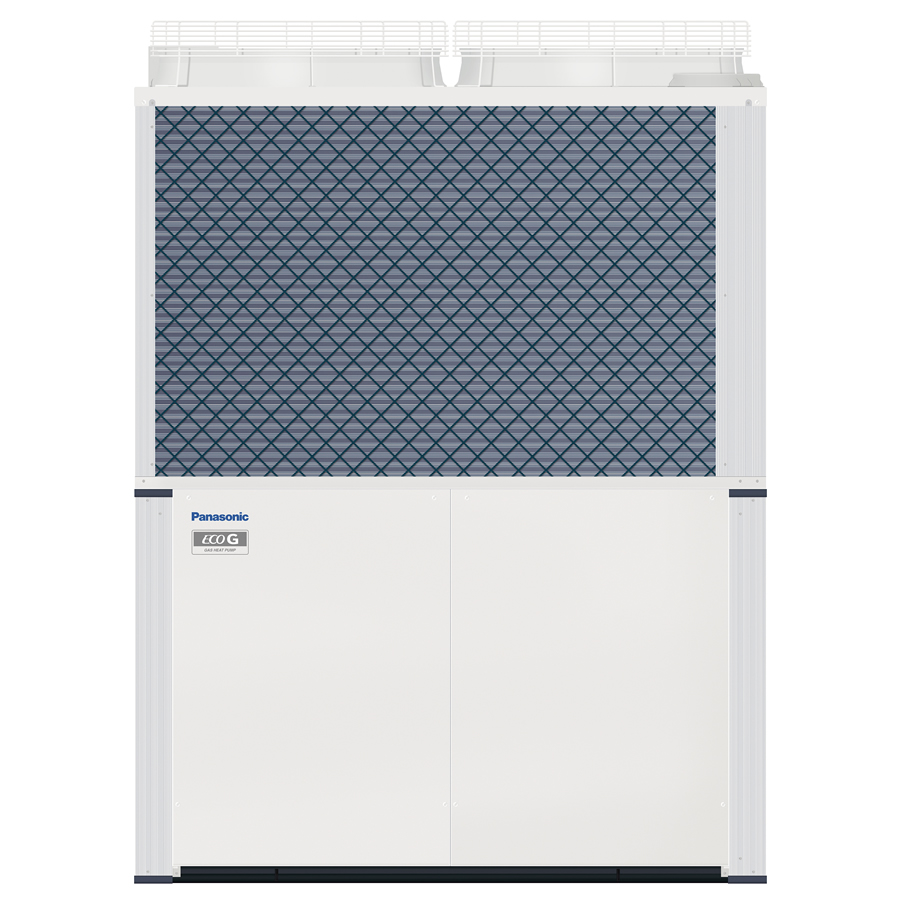

GHP master egység – U-20GES3E5 (20 HP)
· GHP és EHP terhelésszámítása
· Működés a felső határértéknek megfelelően
· Egyedi teljesítményszabályozás
· Berendezés vezérlése
· Speciális vezérlés (fagymentesítés, olajvisszanyerés, 4 utas szelep illesztése / rendellenesség-feldolgozás)

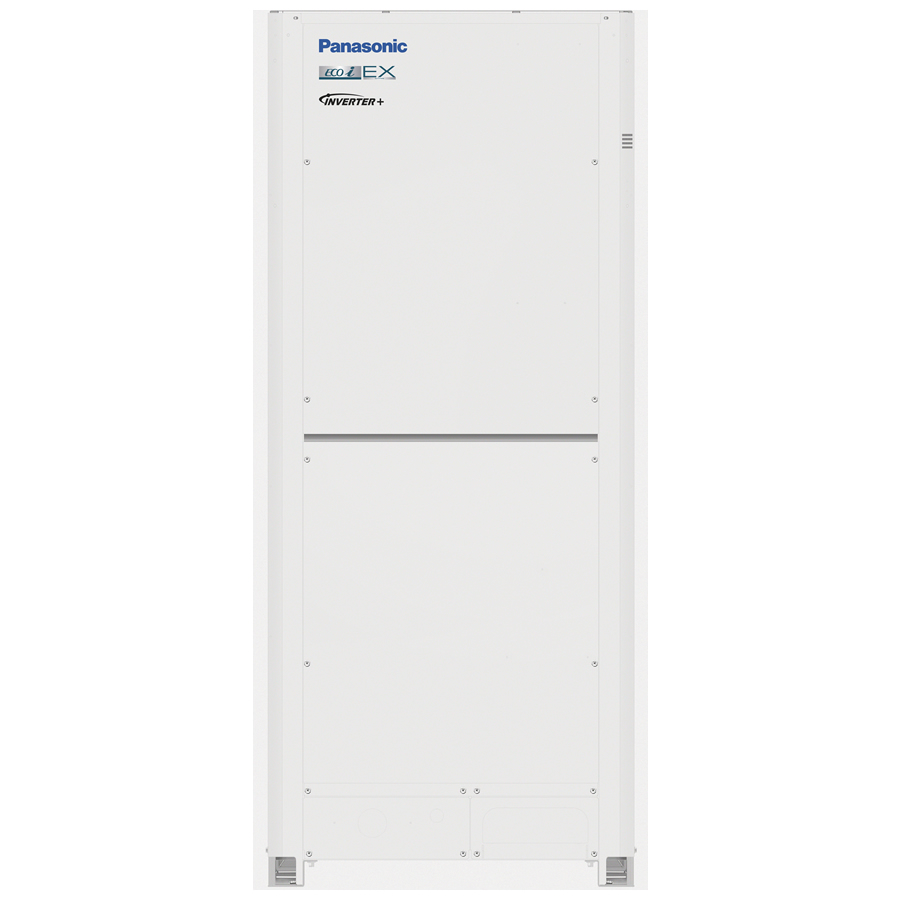

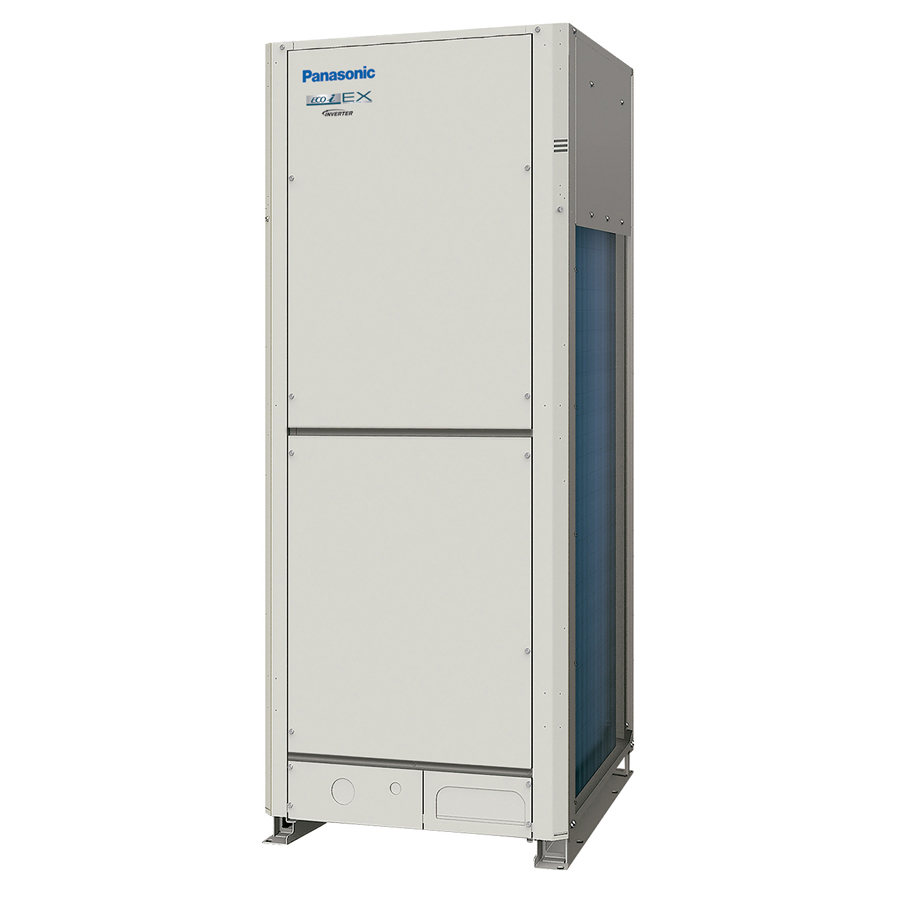

EHP slave egység – U-10MES2E8 (10 HP)

Intelligens vezérlő – CZ-256ESMC3
· Igényfigyelés
· Beltéri/teljes terhelés számítása
· Működési arány felső határértékének kijelzése az alábbiak szerint:
a. - Energia egységára
b. - Elektromos áramszükséglet
c. - Légkondicionáló terhelése

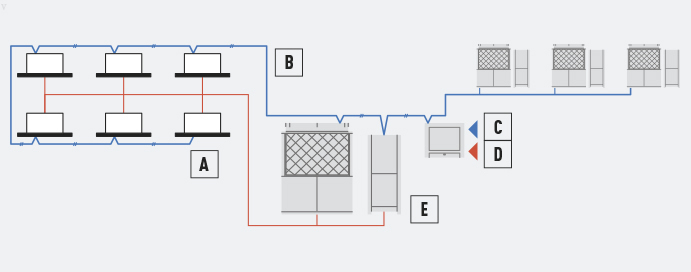

A GHP/EHP hibrid rendszer vázlatos ábrázolása

Galéria

Panasonic GHP/EHP hibrid VRF rendszer

Az első a világon!* Egyesített GHP és EHP hűtőközeg-ciklus

A. Hűtőközeg-vezeték
B. Vezérlőkábelek
C. Gázimpulzus
D. Elektromos áramimpulzus
E. GHP és EHP Multi rendszer

* A Panasonic által 2016 áprilisában a világon elsőként bemutatott technológia.

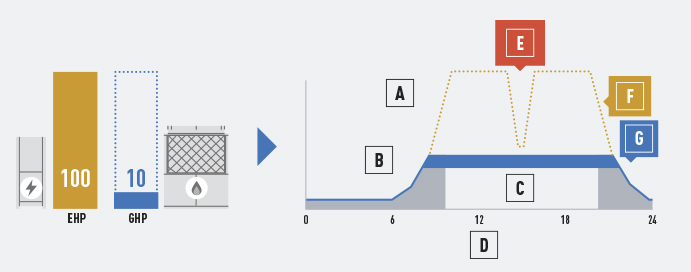

1. Elektromos áramfogyasztási csúcs csökkenése

Galéria

Panasonic GHP/EHP – Elektromos áramfogyasztási csúcs csökkenése

Az EHP rendszer áramfogyasztásának mindössze 10%-át fogyasztó GHP rendszernek köszönhetően jelentősen csökken az elektromos áramfogyasztási csúcs.

Elektromos áramfelhasználás
A. Elektromos áramigény
B. Hűtés / fűtés elektromos árammal
C. Világítás, lift, stb.
D. Idő
E. Hibrid rendszer Jelentős csökkenés
F. EHP
G. Hibrid

* Szállodai projekt képe

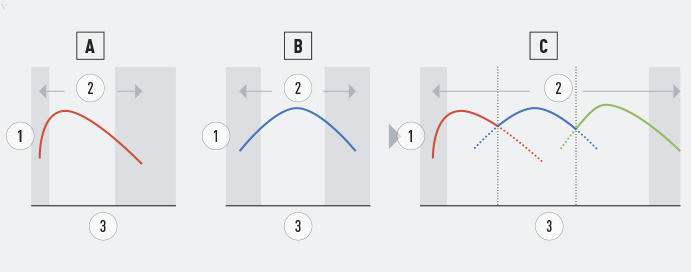

2. Optimális vezérlés a maximális energiamegtakarítás érdekében

Galéria

Panasonic GHP/EHP – Optimális vezérlés a maximális energia-megtakarítás érdekében

A GHP és EHP rendszer közötti átkapcsolás a használat, energiaigény, részterhelés alapján

Választható vezérlési módszer
A. Csak villanymotor
B. Csak gázmotor
C. Hibrid működés
1. Berendezés hatásfoka
2. Alacsony hatásfokú régiók
3. Légkondicionáló terhelésének mértéke

* Kísérleti jellegű műszaki adatok

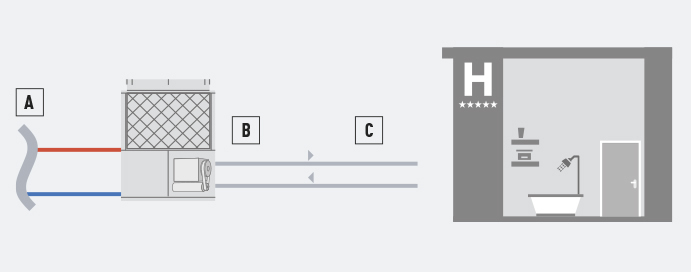

3. Ingyenes használati melegvíz-előállítás a GHP rendszerrel

Galéria

Panasonic GHP/EHP – Ingyenes használati melegvíz-előállítás a GHP rendszerrel

A berendezés a motor veszteséghőjéből hatékonyan képes meleg víz előállítására.

Elektromos áramfelhasználás
A. Levegő-levegő beltéri egységek
B. Vízcső
C. Ingyenes meleg víz a motor veszteséghőjéből

* Kísérleti jellegű műszaki adatok
