Aumüller

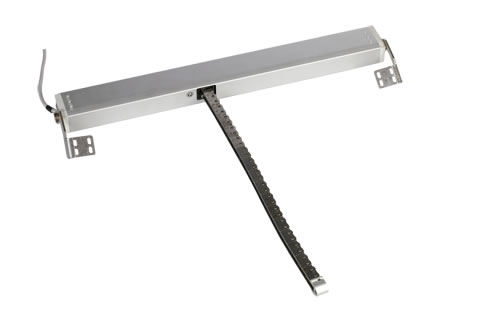

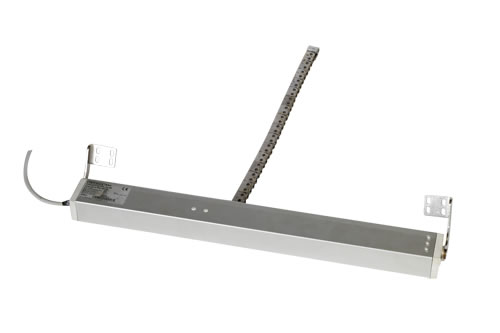

KSA sorozatú láncos motorok

A KSA láncos motorok 600 N és 1200 N közötti erővel rendelkező nyitószerkezetek, melyek kompakt kialakításuknak köszönhetően kiválóan alkalmasak akár nagyméretű ablakszárnyak megbízható nyitására és zárására mind homlokzatokon, mind tetőkön.

Letöltések

KSA sorozatú láncos motorok <br>
(Termékek, motorok áttekintése katalógus, 55-82. oldal) - részletes termékismertető

részletes termékismertető

pdf 5.0 MB
KSA sorozatú láncos motorok
(Termékek, motorok áttekintése katalógus, 55-82. oldal)

Beépítési teljesítménnyilatkozat - Láncos motor (KSA S12 / KSA-TWIN S12 – 24VDC; KSA S12 / KSA S12 – 230VDC) - teljesítménynyilatkozat

teljesítménynyilatkozat

pdf 66.2 kB
Beépítési teljesítménnyilatkozat - Láncos motor (KSA S12 / KSA-TWIN S12 – 24VDC; KSA S12 / KSA S12 – 230VDC)

Láncos motor -  KSA S12 / KSA-TWIN S12 – 24VDC; KSA S12 / KSA S12 – 230VDC  - megfelelőségi nyilatkozat

megfelelőségi nyilatkozat

pdf 79.2 kB
Láncos motor - KSA S12 / KSA-TWIN S12 – 24VDC; KSA S12 / KSA S12 – 230VDC

Befele nyíló ablak oldalt szerelt KSA láncos motorral - CAD fájl

CAD fájl

dwg 332.3 kB
Befele nyíló ablak oldalt szerelt KSA láncos motorral

KSA láncos motor <br>(4 fájl 3ds formátumban) - BIM fájl

BIM fájl

zip 87.0 kB
KSA láncos motor
(4 fájl 3ds formátumban)

KSA láncos motor <br>(4 fájl gsm formátumban) - BIM fájl

BIM fájl

zip 2.7 MB
KSA láncos motor
(4 fájl gsm formátumban)

KSA láncos motor <br>(4 fájl ifc formátumban)  - BIM fájl

BIM fájl

zip 289.2 kB
KSA láncos motor
(4 fájl ifc formátumban)

KSA láncos motor <br>(4 fájl rfa formátumban)  - BIM fájl

BIM fájl

zip 15.5 MB
KSA láncos motor
(4 fájl rfa formátumban)

KSA láncos motor <br>(4 fájl skp formátumban)  - BIM fájl

BIM fájl

zip 3.2 MB
KSA láncos motor
(4 fájl skp formátumban)


Nem találta meg, amit keres?

Dokumentum igénylése

Műszaki adatok

KSA S12 KSA TWIN S12 KSA D S12

anyag

anyag

rozsdamentes acél

anyag

rozsdamentes acél

anyag

rozsdamentes acél

áramfelvétel [A]

áramfelvétel [A]

0,9 (24 VDC);
1,2 (24 VDC, lekapcsolás);
0,2 (230 VAC);
0,2 (230 VAC, lekapcsolás)

áramfelvétel [A]

1,8; 2,4 (lekapcsolási áram)

áramfelvétel [A]

1,8; 2,4 (lekapcsolási áram)

bemeneti feszültség [V]

bemeneti feszültség [V]

24 VDC; 230 VAC

bemeneti feszültség [V]

24 VDC

bemeneti feszültség [V]

24 VDC

környezeti hőmérséklet [°C]

környezeti hőmérséklet [°C]

-5…+75 (24 VDC);
-5…+60 (230 VAC)

környezeti hőmérséklet [°C]

-5…+75

környezeti hőmérséklet [°C]

-5…+75

lökethossz [mm]

lökethossz [mm]

250-1500

lökethossz [mm]

400-600

lökethossz [mm]

400-800

méretek, A×B×C [mm]

méretek, A×B×C [mm]

40 x 56 x lökethossz függő

méretek, A×B×C [mm]

40 x 56 x lökethossz függő

méretek, A×B×C [mm]

50 x 104 x lökethossz függő

mozgatási sebesség [mm/másodperc]

mozgatási sebesség [mm/másodperc]

8-13,5 (nyit); 8 (zár)

mozgatási sebesség [mm/másodperc]

8-12 (nyit); 8 (zár)

mozgatási sebesség [mm/másodperc]

8-12 (nyit); 8 (zár)

mozgatás típusa

mozgatás típusa

láncos

mozgatás típusa

láncos

mozgatás típusa

láncos

nyitási irány

nyitási irány

beépítésfüggő, tetszőleges

nyitási irány

beépítésfüggő, tetszőleges

nyitási irány

beépítésfüggő, tetszőleges

programozhatóság

programozhatóság

szinkron/tandem üzemmód,
lökethossz,
toló/húzóerő,
sebesség stb.

programozhatóság

szinkron/tandem üzemmód,
lökethossz,
toló/húzóerő,
sebesség stb.

programozhatóság

szinkron/tandem üzemmód,
lökethossz,
toló/húzóerő,
sebesség stb.

tolóerő / húzóerő [N]

tolóerő / húzóerő [N]

600-100 / 250

tolóerő / húzóerő [N]

1200-800 / 1200

tolóerő / húzóerő [N]

1200-400 / 1200
