Aumüller

FTA sorozatú karos mozgatók

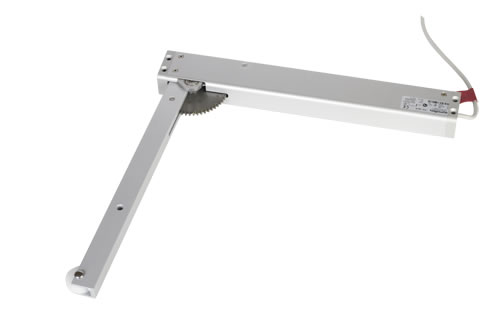

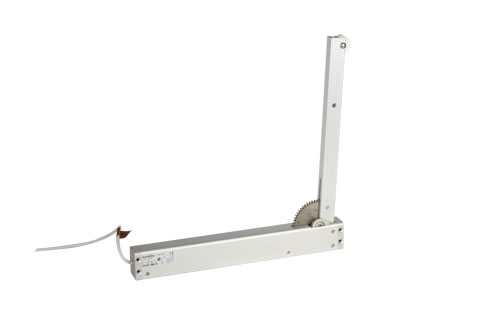

AZ FTA karos mozgatóknak téglalap formájú alumínium háza és oldalt elhelyezett könyökkarja van, mely zárt pozícióban a ház mellé simul. A nyitási szög 93°-ban maximált, a nyitási idő pedig hozzávetőlegesen 45 másodperc. A házban helyezkedik el a mikroprocesszoros vezérlés és a motor. A lágy indítás és lágy megállás egyszerre óvja a túlterheléstől a nyílószárnyat és a kapcsolódó szerkezeteket az idő előtti elhasználódástól. Az FTA karos mozgatók oldalt nyíló ablakokra vagy ajtókra szerelhetők annak érdekében, hogy tűz esetén automatikusan nyissanak friss levegő utánpótlást biztosítva, úgy, hogy egyébként a napi használatot se akadályozzák.

Letöltések

AUMÜLLER karos mozgatók áttekintése <br>
(Termékek, motorok áttekintése – katalógus, 172-174. oldal) - részletes termékismertető

részletes termékismertető

pdf 425.6 kB
AUMÜLLER karos mozgatók áttekintése
(Termékek, motorok áttekintése – katalógus, 172-174. oldal)

FTA sorozatú karos mozgatók <br>
(Termékek, motorok áttekintése – katalógus, 175-188. oldal) - részletes termékismertető

részletes termékismertető

pdf 2.3 MB
FTA sorozatú karos mozgatók
(Termékek, motorok áttekintése – katalógus, 175-188. oldal)

AUMÜLLER karos mozgatók <br>
(Drives 01.2022 – katalógus, 177-193. oldal) - részletes termékismertető

részletes termékismertető

pdf 1.3 MB angol
AUMÜLLER karos mozgatók
(Drives 01.2022 – katalógus, 177-193. oldal)

AUMÜLLER karos mozgatók <br>
(Antriebe 01.2022 – katalógus, 177-193. oldal) - részletes termékismertető

részletes termékismertető

pdf 1.3 MB német
AUMÜLLER karos mozgatók
(Antriebe 01.2022 – katalógus, 177-193. oldal)

Beépítési teljesítménynyilatkozat - Karos motor ( FTA 600R / FTA 600GF / FTA 600DF – 24VDC) - teljesítménynyilatkozat

teljesítménynyilatkozat

pdf 65.9 kB
Beépítési teljesítménynyilatkozat - Karos motor ( FTA 600R / FTA 600GF / FTA 600DF – 24VDC)

Karos motor -  FTA 600R / FTA 600GF / FTA 600DF – 24VDC - megfelelőségi nyilatkozat

megfelelőségi nyilatkozat

pdf 79.0 kB
Karos motor - FTA 600R / FTA 600GF / FTA 600DF – 24VDC

FTA 600 ajtó/ablaknyitó - CAD fájl

CAD fájl

dwg 73.1 kB
FTA 600 ajtó/ablaknyitó

FTA karos mozgató <br>(3ds formátum) - BIM fájl

BIM fájl

zip 17.4 kB
FTA karos mozgató
(3ds formátum)

FTA karos mozgató <br>(gsm formátum)  - BIM fájl

BIM fájl

zip 292.3 kB
FTA karos mozgató
(gsm formátum)

FTA karos mozgató <br>(ifc formátum) - BIM fájl

BIM fájl

zip 55.6 kB
FTA karos mozgató
(ifc formátum)

FTA karos mozgató <br>(rfa formátum) - BIM fájl

BIM fájl

zip 949.6 kB
FTA karos mozgató
(rfa formátum)

FTA karos mozgató <br>(skp formátum) - BIM fájl

BIM fájl

zip 305.0 kB
FTA karos mozgató
(skp formátum)


Nem találta meg, amit keres?

Dokumentum igénylése

Műszaki adatok

FTA600 S12

anyag

anyag

alumínium nyitókar

áramfelvétel [A]

áramfelvétel [A]

0,8;
1,4 (lekapcsolási áram)

bemeneti feszültség [V]

bemeneti feszültség [V]

24 VDC

környezeti hőmérséklet [°C]

környezeti hőmérséklet [°C]

-5…+75

méretek, A×B×C [mm]

méretek, A×B×C [mm]

40 × 56 × 421

mozgatási sebesség [fok/másodperc]

mozgatási sebesség [fok/másodperc]

max. 3 (nyitás); 2 (zárás)

mozgatás típusa

mozgatás típusa

fogasíves hajtás

nyitási irány

nyitási irány

beépítésfüggő, tetszőleges

nyitási szög [°]

nyitási szög [°]

0-93

programozhatóság

programozhatóság

szinkron/tandem üzemmód,
nyitásszög,
toló/húzóerő,
sebesség stb.
