Az LSF7000 vezérlőközpont (rendszer) liftaknákhoz kifejlesztett kompakt vezérlőközpont mely a normál digitális RWA vezérlésen túl, optikai füstérzékelőket, CO₂ gáz mintavételezőt, szirénát és fényjelzőt (villanófény, forgó jelzőfény) is tartalmazhat. A liftaknák levegőjének vizsgálatára a füst-, hőmérséklet-, és a CO₂ érzékelők szolgálnak. A vezérlőközpont rendszerre közvetlenül csatlakoztatható a vezérlő rendszer, melynek jellemzői: 230 VAC 50 Hz tápfeszültség, 24 VDC üzemi feszültség, 2,5-20 A terhelhetőségig alap kiépítésben, körönként akár 10 db 1 A-es motorhoz. A programozás, átprogramozás minden esetben akár utólag, a telepítés helyszínén, vagy már beüzemelt rendszer esetén is elvégezhető. Így a tervezéskor nem kalkulált, kivitelezés közben létrejött, vagy a telepítést követően kialakult problémák (pl. áttervezett, átalakított hő- és füstelvezető rendszer) megoldhatók. Tűzjelző és/vagy épületfelügyeleti rendszerrel kombinálva megoldható, hogy a lift tűz esetén azon a szinten melyet érint a tűzeset, meg se álljon, oda véletlenül se menjen. Az ütemezett szellőztető funkció alkalmazásával nem kell állandóan nyitottnak lennie a liftaknának csak tűz esetén, vagy szellőztetéskor, mellyel jelentős energiamegtakarítás érhető el.
Termékismertető

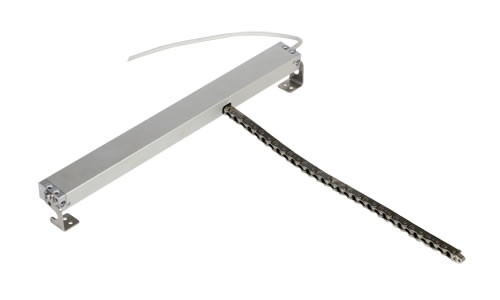

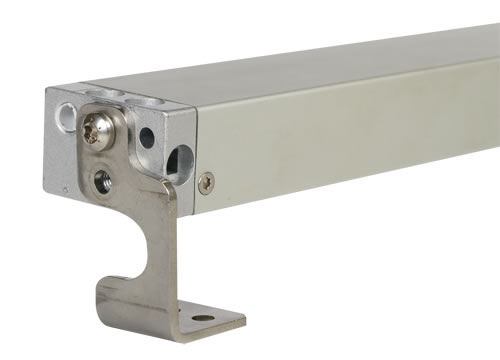

Az AUMÜLLER elektromos ablaknyitó motorok nyílószárnyak, reteszek, mozgatható lamellás zsaluk működtetésére, tűz esetén vésznyitásra, valamint napi komfort szellőztetés biztosítására használt működtető egységek. A termékskálában láncos, orsós, zsalumozgató motorok, karos nyitómotorok, reteszmozgatómotorok, valamint szóló és tandem hő- és füstelvezető készülékek egyaránt megtalálhatók, többnyire 24 V egyenáramú változatban, de 230 V váltóárammal működő motorok is előfordulnak közöttük. A nyitószerkezetek beépítése típustól függően történhet ablakkeretre, nyílószárnyra vagy akár a nyílászáró profiljába rejtve is ablakszerkezetek, mozgatható lamellás zsaluk és felülvilágítók nyitására. Az elegáns formatervezés, adott esetben a rejtett elhelyezés a motorok igényes építészeti környezetben való alkalmazását teszi lehetővé. Az AUMÜLLER motorok speciális önálló használatra- és csoportos használatra egyaránt programozható kivitelűek, így küszöbölve ki a hely-, szerelés-, és költség igényes kiegészítő elektronikai modulokat. Az AUMÜLLER két témakörre választja a hő- és füstelvezető (RWA) és napi szellőztetésre szolgáló termékeit: AUMÜLLER ferralux és AUMÜLLER vent. A két termékcsoportban azonos termékek is előfordulnak, ha mindkét funkcióra alkalmasak.
Az OFV reteszmozgatót az ablakkilincs helyére építik be. 10 Nm-res nyomatékú erő kifejtésére képes. Mindenféle ablak biztonságos bereteszelésére és kireteszelésére szolgál, elsősorban bukó-nyíló vasalatok esetében, különböző ablaknyitó szerkezetekkel kombinálva.
Termékismertető
Az aumüller ferralux® FVUR sorozatú reteszmotor családja kifele nyíló ablak tokjára vagy befele nyíló ablakszárnyra szerelhető. A motort nagy toló- és húzóerő, valamint kis méret jellemzi. Egyes profilrendszereknél (pl. Aliplast) kifele nyiló szárny esetén hosszú villával kell rendelni a motort.
Az RWA1050 szóló és tandem hő- és füstelvezető készülék befelé, oldalt nyíló, bukó vagy felnyíló ablakok esetén használhatók. Speciális beépítéssel legfeljebb 60 másodperc alatt 90 fokos nyitás érhető el. Megfelelő vezérlés segítségével először az ablak kireteszelése történik, majd ezt követően nyitja az ablakszárnyat egy vagy több nyitószerkezet. Záráskor először a szárny behajtása történik az ablaknyitó motor által, és ezt követi a reteszelés a reteszmozgató segítségével.
