Aumüller

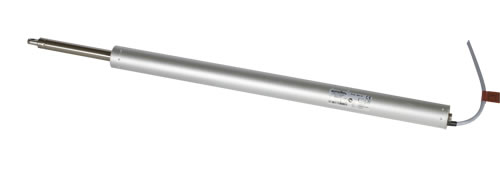

PLA sorozatú orsós motorok

A PLA orsós motorok 600 N és 1600 N közötti erővel rendelkező nyitószerkezetek, melyeknek a mindössze 36 mm-es átmérőjű vékony és kompakt kialakításukkal kiválóan integrálhatók az építészeti környezetbe, megbízható nyitást és zárást biztosítva homlokzaton vagy tetőn elhelyezett ablakszárnyaknak.

Letöltések

PLA sorozatú orsós motorok <br>
(Termékek, motorok áttekintése – katalógus, 94-121. oldal) - részletes termékismertető

részletes termékismertető

pdf 5.6 MB
PLA sorozatú orsós motorok
(Termékek, motorok áttekintése – katalógus, 94-121. oldal)

Beépítési teljesítménnyilatkozat - Orsós motor (PL6 / PL10 / PLA xxx – 24VDC) - teljesítménynyilatkozat

teljesítménynyilatkozat

pdf 66.0 kB
Beépítési teljesítménnyilatkozat - Orsós motor (PL6 / PL10 / PLA xxx – 24VDC)

Orsós motor - PL6 / PL10 / PLA xxx – 24VDC - megfelelőségi nyilatkozat

megfelelőségi nyilatkozat

pdf 79.0 kB
Orsós motor - PL6 / PL10 / PLA xxx – 24VDC

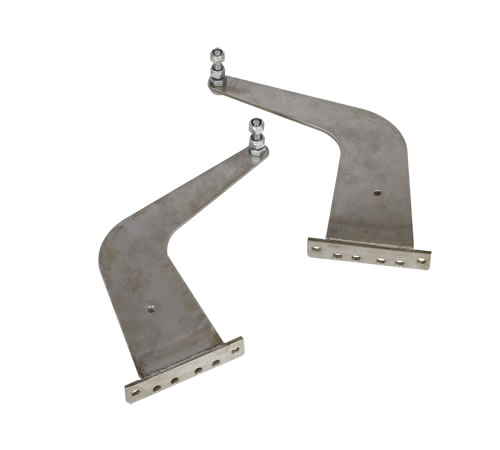

Konzolok oldalsó szerelése 2 db PL orsósmotor részére SCHÜCO RS 106 D profilrendszerre - CAD fájl

CAD fájl

dwg 568.3 kB
Konzolok oldalsó szerelése 2 db PL orsósmotor részére SCHÜCO RS 106 D profilrendszerre

PL 6/10 orsós motorok méretei - CAD fájl

CAD fájl

dwg 220.1 kB
PL 6/10 orsós motorok méretei

PLS, PLA orsós motorok méretei - CAD fájl

CAD fájl

dwg 195.1 kB
PLS, PLA orsós motorok méretei


Nem találta meg, amit keres?

Dokumentum igénylése

Műszaki adatok

PLA S3 PLA S12

anyag

anyag

rozsdamentes acél

anyag

rozsdamentes acél

áramfelvétel [A]

áramfelvétel [A]

0,6-1,9;
0,8-2,5 (lekapcsolási áram)

áramfelvétel [A]

0,6-1,9;
0,8-2,5 (lekapcsolási áram)

bemeneti feszültség [V]

bemeneti feszültség [V]

24 VDC

bemeneti feszültség [V]

24 VDC

környezeti hőmérséklet [°C]

környezeti hőmérséklet [°C]

-5…+75

környezeti hőmérséklet [°C]

-5…+75

lökethossz [mm]

lökethossz [mm]

100-1000;
1200 (egyes típusoknál)

lökethossz [mm]

100-1000;
1200 (egyes típusoknál)

méret - átmérő [mm]

méret - átmérő [mm]

36

méret - átmérő [mm]

36

méret - hosszúság (l) [mm]

méret - hosszúság (l) [mm]

302 + lökethossz

méret - hosszúság (l) [mm]

342 + lökethossz

mozgatási sebesség [mm/másodperc]

mozgatási sebesség [mm/másodperc]

4 (nyitás); 12,6 (zárás)

mozgatási sebesség [mm/másodperc]

4 (nyitás); 12,6 (zárás)

mozgatás típusa

mozgatás típusa

orsós

mozgatás típusa

orsós

nyitási irány

nyitási irány

beépítésfüggő, tetszőleges

nyitási irány

beépítésfüggő, tetszőleges

programozhatóság

programozhatóság

szinkron/tandem üzemmód L<300mm;
működési sorrend

programozhatóság

szinkron/tandem üzemmód,
lökethossz,
toló/húzóerő,
sebesség stb.

tolóerő / húzóerő [N]

tolóerő / húzóerő [N]

600-1600

tolóerő / húzóerő [N]

600-1600
