IMI TA-PILOT-R nyomáskülönbség-szabályozó

Nagy teljesítményű nyomáskülönbség-szabályozó szelep stabil nyomáskülönbség biztosítására a rendszer kívánt részein.

  • nagyon kis súly és beépítési méretek
  • páratlan pontosság az új PILOT technológiának köszönhetően
  • mérés és rendszer diagnosztika

Letöltések

TA-PILOT-R pilot szelep működtetésű nyomáskülönbség-szabályozó, fokozatmentesen állítható alapjellel <br>
(IMI termékkatalógus, 2018 / 186-190. oldal) - részletes termékismertető

részletes termékismertető

pdf 505.5 kB
TA-PILOT-R pilot szelep működtetésű nyomáskülönbség-szabályozó, fokozatmentesen állítható alapjellel
(IMI termékkatalógus, 2018 / 186-190. oldal)

TA-PILOT-R nyomáskülönbség-szabályozó - részletes termékismertető

részletes termékismertető

pdf 1.4 MB
TA-PILOT-R nyomáskülönbség-szabályozó

TA-PILOT-R (6 db Revit RFA BIM fájl) - BIM fájl

BIM fájl

zip 2.1 MB
TA-PILOT-R (6 db Revit RFA BIM fájl)


Nem találta meg, amit keres?

Dokumentum igénylése

Műszaki adatok

alapjel tartomány [kPa]

alapjel tartomány [kPa]

10* - 50 kPa;
30* - 150 kPa;
80* - 400 kPa
(* - gyári beállítás)

alkalmazási terület

alkalmazási terület

fűtési és hűtési rendszerekben

anyag

anyag

gömbgrafitos öntvény EN-GJS-400 (szeleptest)
AMETAL® (Pilot-szelepház)
EDPM (O-gyűrűk; membrán)
EPDM/rozsdamentes acél (szelepülék)
rozsdamentes acél és sárgaréz (szeleptányér mechanizmus)
rozsdamentes acél (rugók; csavarok; anyák)

elhelyezés / beépítés / felhasználás helye

elhelyezés / beépítés / felhasználás helye

visszatérő vezetékbe

funkció / felhasználás célja

funkció / felhasználás célja

nyomáskülönbség-szabályozás a belső a főszelepen;
Δp beállítás a fogyasztói körön (ΔpL);
mérés (ΔpL)

közeg

közeg

víz, semleges folyadékok, víz-glikol keverékek
(egyéb közegek esetén egyeztetés szükséges a gyártóval)

max. nyomásesés a szelepen [kPa]

max. nyomásesés a szelepen [kPa]

800

max. üzemi hőmérséklet [°C]

max. üzemi hőmérséklet [°C]

+120 (standard mérőcsatlakozókkal);
+150 (magas hőmérsékletű mérőcsatlakozókkal)

min. üzemi hőmérséklet [°C]

min. üzemi hőmérséklet [°C]

-20

névleges átmérő (DN) [mm]

névleges átmérő (DN) [mm]

65 - 200

szivárgási osztály

szivárgási osztály

tömören záró
Kapcsolódó hírek
Tudjon meg minden részletet a TA-PILOT-R szelepről az IMI Hydronic Engineering interaktív honlapjáról
Tudjon meg minden részletet a TA-PILOT-R szelepről az IMI Hydronic Engineering interaktív honlapjáról
Hogyan működik az új TA-PILOT-R? – nézze meg az ismertető videót
Tudjon meg minden részletet a TA-PILOT-R szelepről az IMI Hydronic Engineering interaktív honlapjáról
TA-PILOT-R - új nyomáskülönbség-szabályozó az IMI Hydronic Engineering-től
TA-PILOT-R - új nyomáskülönbség-szabályozó az IMI Hydronic Engineering-től
Pilot szelep működtetésű nyomáskülönbség-szabályozó fokozatmentesen állítható alapjellel
TA-PILOT-R - új nyomáskülönbség-szabályozó az IMI Hydronic Engineering-től
További termékek a cégtől
RTL visszatérő hőmérséklet korlátozó

RTL visszatérő hőmérséklet korlátozó

Az RTL visszatérő hőmérséklet korlátozó radiátoros rendszer visszatérő hőmérsékletének korlátozására alkalmas a rendszerbe integrált padlófűtés szabályozásához (kb. 15 m²-ig)

CAD
BIM
Termékismertető
Műszaki adatok
CAD
BIM
Tovább
Termék kártya
Multibox Mini egyedi hőmérsékletszabályozó

Multibox Mini egyedi hőmérsékletszabályozó

A Multibox Mini padlófűtési, falfűtési vagy kombinált padlófűtési / radiátoros rendszerek decentralizált szabályozására használható. A burkolat képes kiegyenlíteni a süllyesztett doboz ferde felszerelését 4°-ig mindkét oldalon. Beállítható minden falszerkezethez, akár 30 mm-es mélységkorrekcióhoz is.

Termékismertető
Műszaki adatok
Tovább
Termék kártya
Transfero TV Connect szivattyús nyomástartó berendezés

Transfero TV Connect szivattyús nyomástartó berendezés

A Transfero TV Connect egy precíziós nyomástartó eszköz maximum 8 MW teljesítményű fűtő- és szolár rendszerekhez, valamint maximum 13 MW-os hűtési rendszerekhez. A berendezés alkalmazása elsősorban olyan területeken ajánlott, ahol elvárás a nagy teljesítmény, a kompakt kialakítás és a precizitás. Az új BrainCube Connect vezérlőegység új szintre emeli a rendszerelemek összekapcsolhatóságát, ugyanis segítségével lehetőség nyílik a kommunikációra a BMS rendszerrel és más BrainCube vezérlőelemekkel, valamint élő monitorozással, lehetővé teszi a nyomástartó rendszer távoli elérését.

CAD
BIM
Termékismertető
Műszaki adatok
CAD
BIM
Tovább
Termék kártya

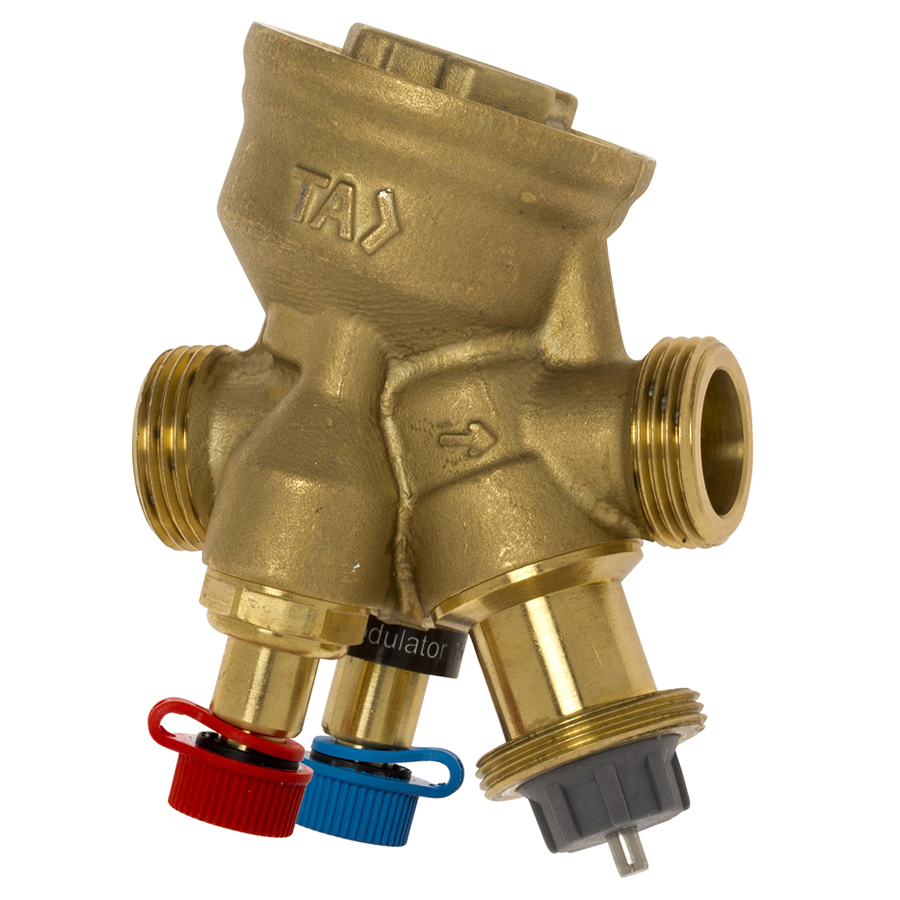

TA-Modulator DN15-32 kombinált szabályozó és beszabályozó szelep
