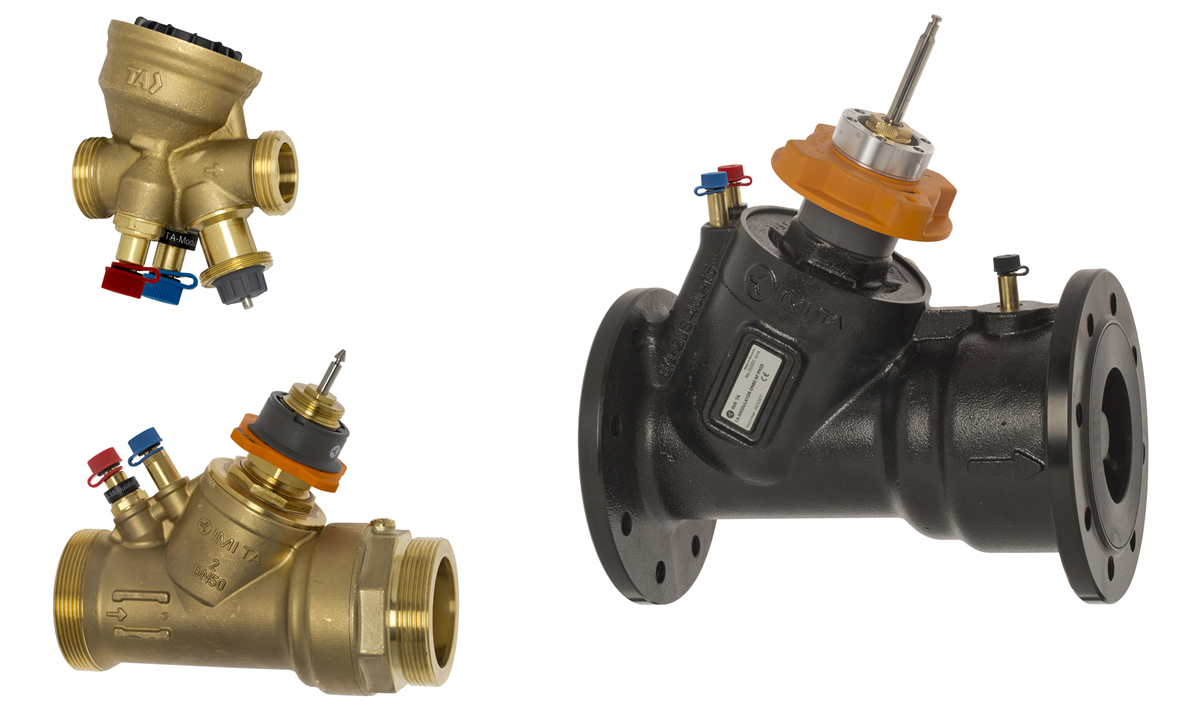

TA-Modulator kombinált szabályozó és beszabályozó szelepek

A folyamatos szabályozáshoz gyártott TA-Modulator nyomásfügggetlen szabályozó és beszabályozó szelep új, egyedi EQM karakterisztikája nagyon pontos hőmérsékletszabályozást biztosít. A szelep lineáris, proporcionális vagy hárompontos szabályozású szelepmozgatókkal kompatibilis. A beépített nyomáskülönbség szabályozó kiemelkedő szabályozási pontosságot, stabil szabályozást és a térfogatáram automatikus korlátozását biztosítja. A térfogatáram és a rendelkezésre álló nyomáskülönbség mérése lehetővé teszi a rendszeroptimalizálást és diagnosztikát.

Kiemelt tulajdonságok

• Pontos hőmérsékletszabályozás
  Egyedi kialakítású EQM karakterisztika a fokozatmentes szabályozásért.
• Pontos szabályozás
  Az egyedi kialakítású EQM karakterisztika akár hatszor nagyobb szelepemelkedést biztosít egy lineáris szelephez képest.
• Gyors hidraulikai beszabályozás
  Az automatikus térfogatáram korlátozás, a szelep nyitott állapotában megelőzi a többlettérfogatáram kialakulását.
• Könnyű hibakeresés
  A térfogatáram és nyomáskülönbségmérés segít a szivattyúzási energiafogyasztás csökkentésében és minden adatot biztosít a rendszerdiagnosztika elvégzéséhez.

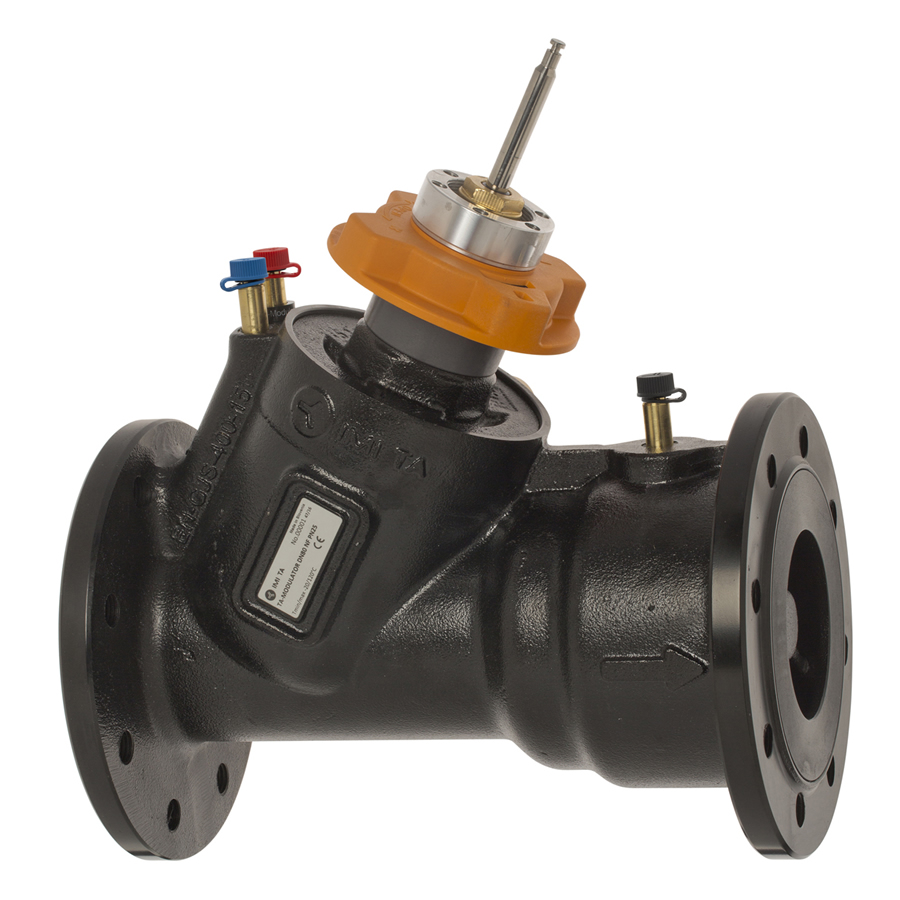

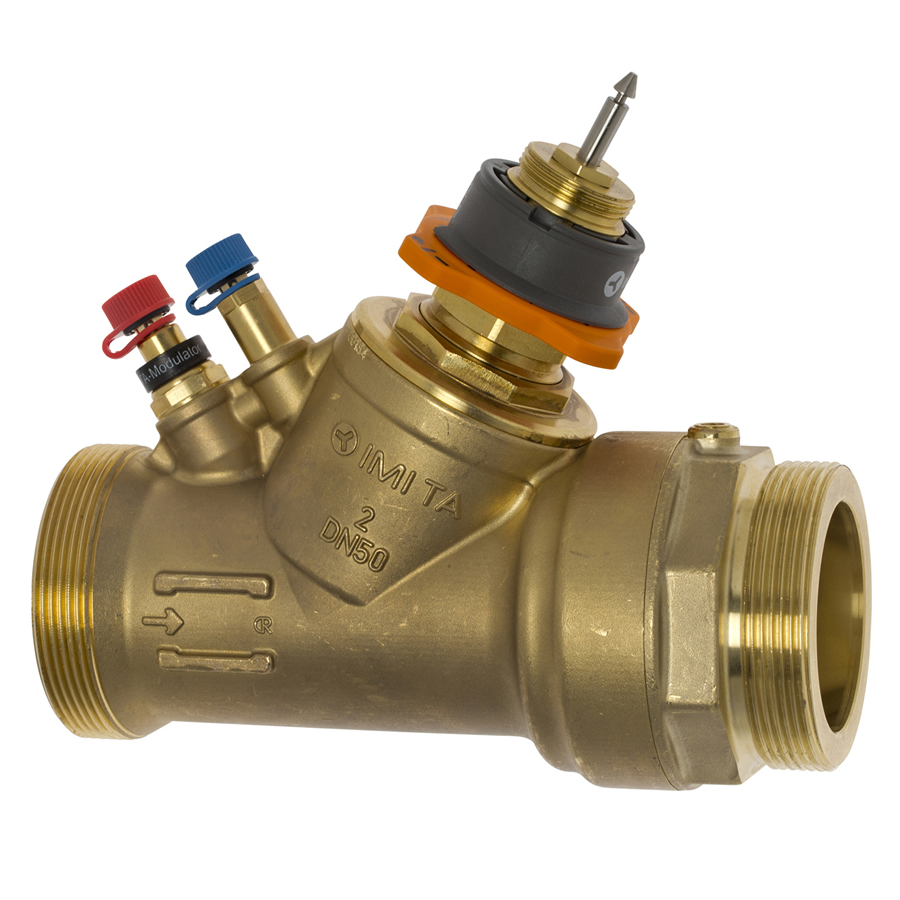

Galéria

Nyomáskülönbség a szelepen (ΔpV):

Max. nyomáskülönbség a szelepen (ΔpVmax):
DN 15-32: 600 kPa = 6 bar
DN 15-25: 400 kPa = 4 bar*
DN 40-50: 400 kPa = 6 bar
DN 65-200: 800 kPa = 8 bar

Min. nyomáskülönbség a szelepen (ΔpVmin):
DN 15-20: 15 kPa = 0,15 bar
DN 25-32: 23 kPa = 0,23 bar
DN 40-200: 30 kPa = 0.30 bar
DN 65-80 HF: 45 kPa = 0,45 bar
DN 100-125 HF: 55 kPa = 0,55 bar
DN 150-200 HF: 60 kPa = 0,60 bar

(A fentiek a 10-es állásra vonatkoznak. Eltérő beállításokhoz kisebb nyomáskülönbség szükséges. A pontos értékek a HySelect szoftverrel számíthatók ki.)

ΔpVmax = Megengedett maximális nyomásesés a szelepen az adott teljesítmények biztosításához.

ΔpVmin = A pontos nyomáskülönbség stabilizáláshoz ajánlott minimális nyomásesés.

*) Δp betét: PPS.

HF = nagy térfogatáram

Térfogatáram:

A térfogatáram (qmax) beállítható az alábbi tartományokban:

DN 15: 92 - 480 l/h
DN 20: 200 - 975 l/h
DN 25: 340 - 1750 l/h
DN 32: 720 - 3600 l/h
DN 40: 1000 - 6500 l/h
DN 50: 2150 - 11200 l/h
DN 65: 4150 - 24100 l/h
DN 65 HF: 7460-36500 l/h
DN 80: 5850 - 37300 l/h
DN 80 HF: 9520-49000 l/h
DN 100: 11700 - 51700 l/h
DN 100 HF: 18000 - 75900 l/h
DN 125: 15000 - 77300 l/h
DN 125 HF: 23300 - 127000 l/h
DN 150: 26100 - 126000 l/h
DN 150 HF: 38800 - 190000 l/h
DN 200: 35000-209000 l/h
DN 200 HF: 73200-329000 l/h

qmax = l/h maximális térfogatáram az egyes előbeállításoknál, a szeleptányér teljes nyitásánál.

Meghajtók:

DN 15-20: TA-Slider 160, EMO TM, TA-TRI.
DN 25-32: TA-Slider 160, TA-MC50-C*.
DN 40-50: TA-Slider 500, TA-Slider 750*.
DN 65-125: TA-Slider 750.
DN 100-125 HF: TA-Slider 750 ΔpV ≤ 4 bar, TA-Slider 1600 ΔpV ≤ 8 bar.
DN 150-200, DN 150-200 HF: TA-Slider 1600.

*) Az adapter külön rendelendő, lásd "Adapterek szelepmozgatókhoz".
