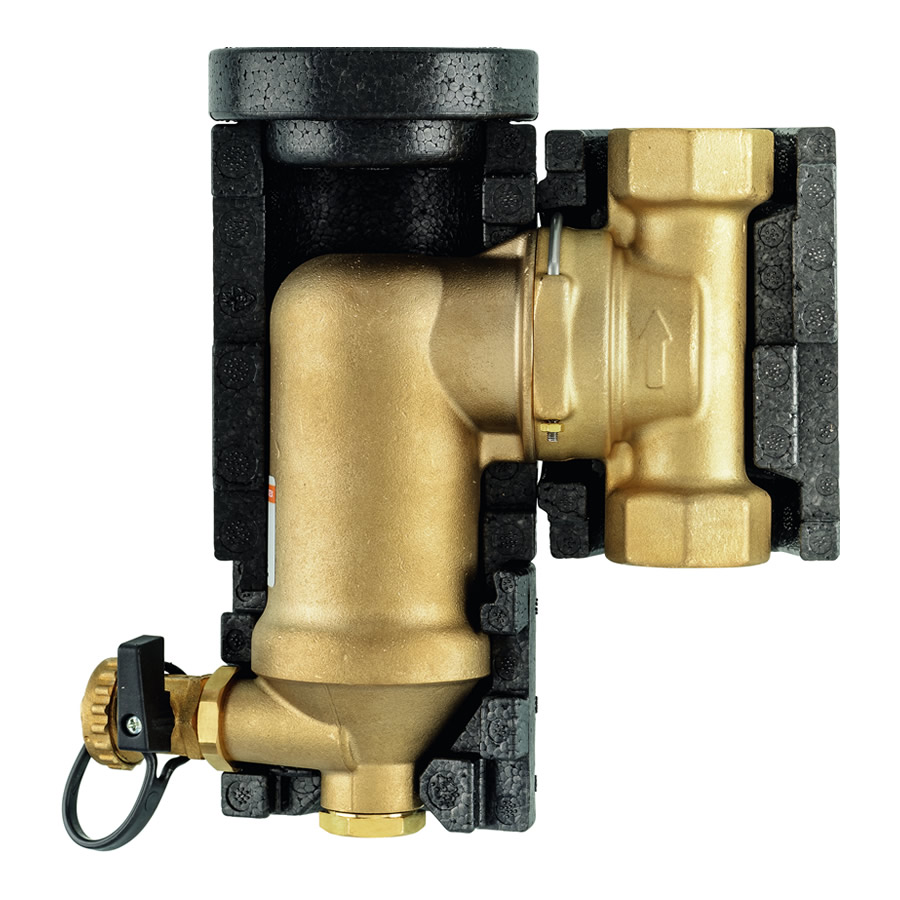

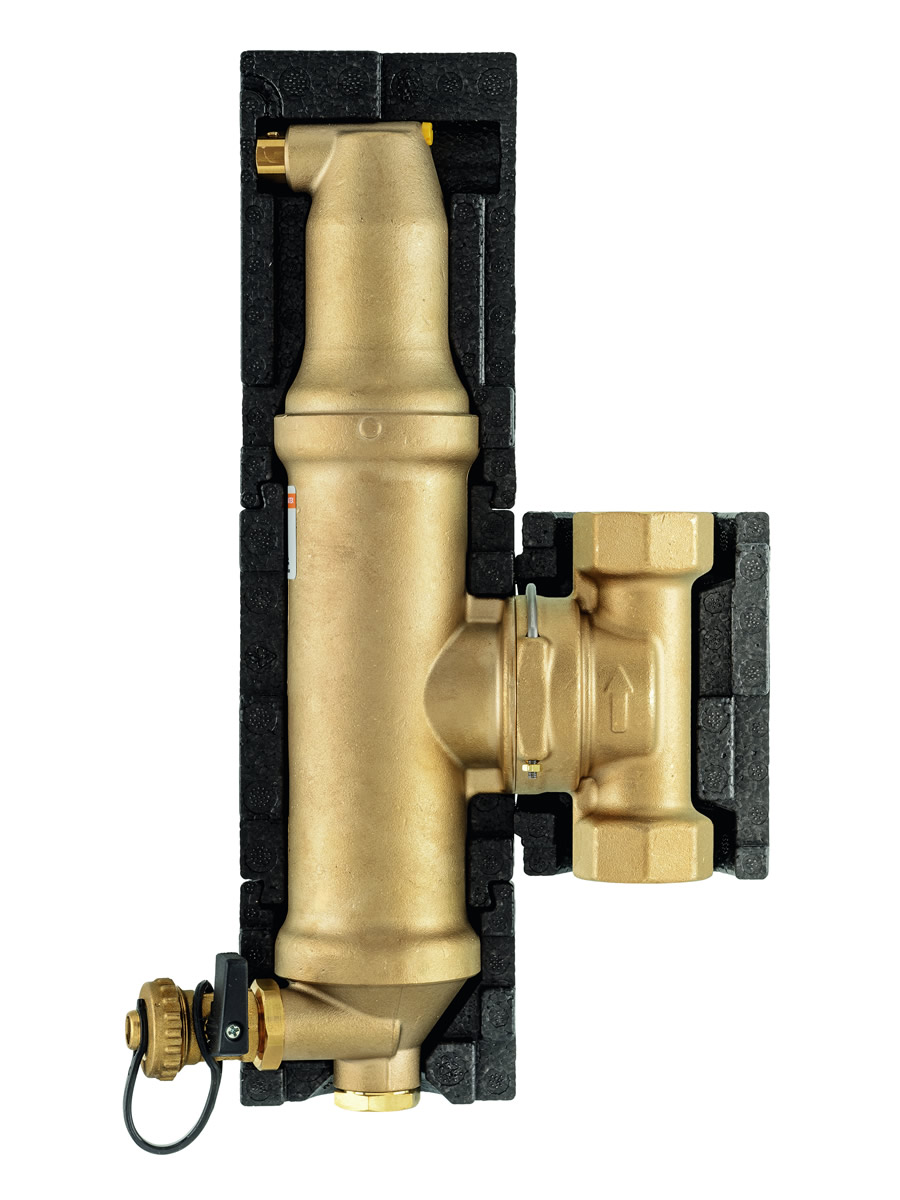

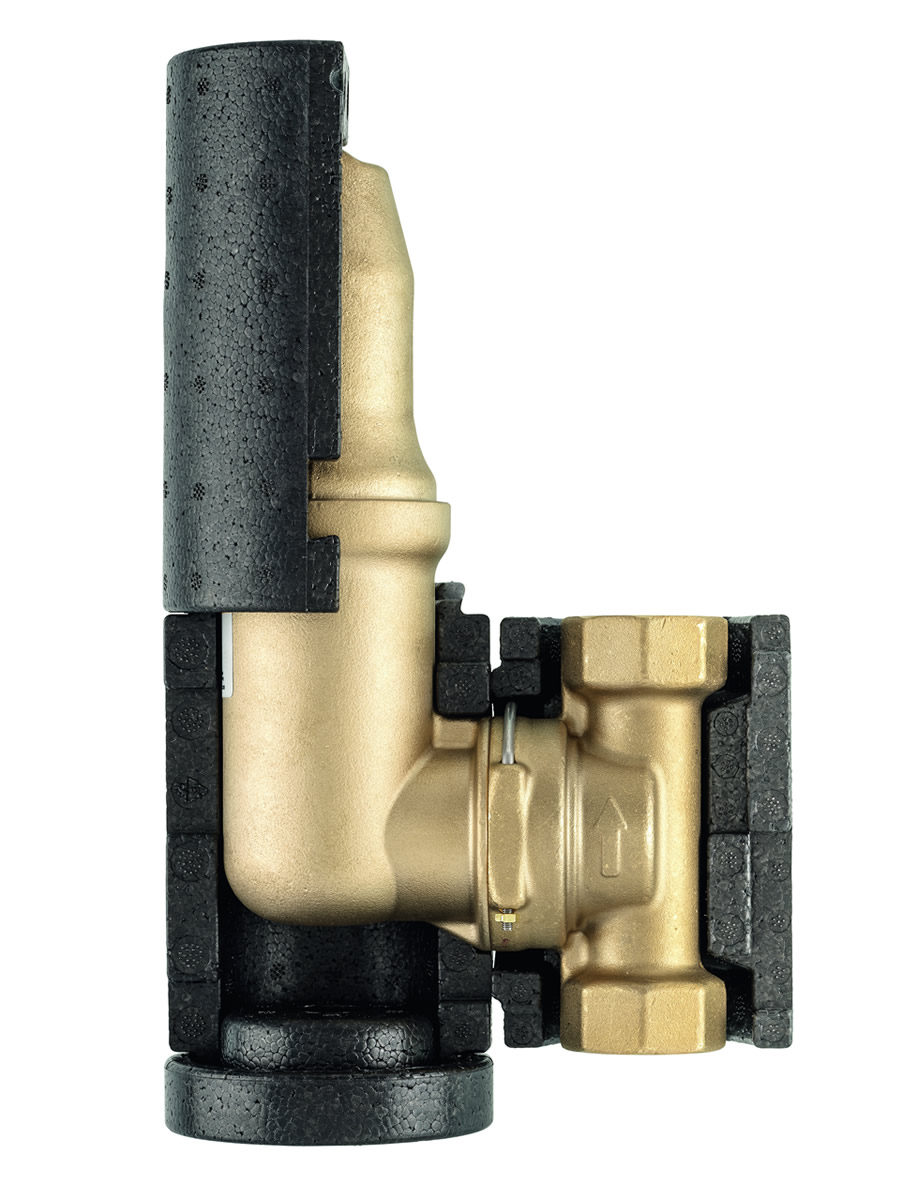

IMI Pneumatex Zeparo ZT turnable automata légtelenítők és iszapleválasztók

Letöltések

részletes termékismertető

pdf 1.3 MB

Pneumatex Zeparo ZT turnable automata légtelenítők és iszapleválasztók

részletes termékismertető

pdf 6.9 MB angol

Planning and Calculation

CAD fájl

dxf 43.6 kB

Zeparo turnable ZTKMI DN20 30305180501

CAD fájl

dxf 3.7 MB

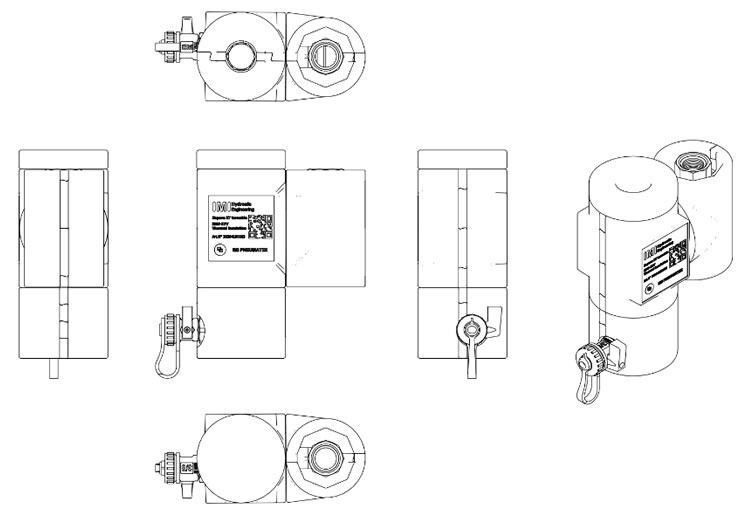

Zeparo turnable ZTMI DN20 30304170501

CAD fájl

dxf 2.9 MB

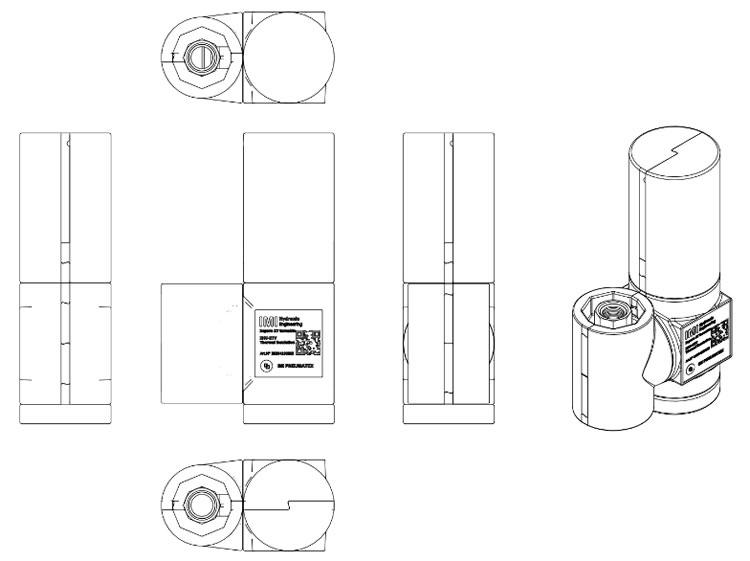

Zeparo turnable ZTVI DN20 30302070501

Nem találta meg, amit keres?

Dokumentum igénylése

Műszaki adatok

	Zeparo ZTVI	Zeparo ZTMI	Zeparo ZTKMI
alkalmazási terület	alkalmazási terület fűtési és hűtési rendszerek	alkalmazási terület fűtési és hűtési rendszerek	alkalmazási terület fűtési és hűtési rendszerek
anyag	anyag sárgaréz (szeleptest), PP 30% GF (betétek), rugóacél EN 10270-1 SH (Clip)	anyag sárgaréz (szeleptest), PP 30% GF (betétek), rugóacél EN 10270-1 SH (Clip)	anyag sárgaréz (szeleptest), PP 30% GF (betétek), rugóacél EN 10270-1 SH (Clip)
közeg	közeg nem agresszív és nem mérgező fűtő/hűtő közeg (fagyálló adalék 50%-ig)	közeg nem agresszív és nem mérgező fűtő/hűtő közeg (fagyálló adalék 50%-ig)	közeg nem agresszív és nem mérgező fűtő/hűtő közeg (fagyálló adalék 50%-ig)
max. közeghőmérséklet [°C]	max. közeghőmérséklet [°C] 110	max. közeghőmérséklet [°C] 110	max. közeghőmérséklet [°C] 110
max. üzemi nyomás [bar]	max. üzemi nyomás [bar] 10	max. üzemi nyomás [bar] 10	max. üzemi nyomás [bar] 10
min. közeghőmérséklet [°C]	min. közeghőmérséklet [°C] -10	min. közeghőmérséklet [°C] -10	min. közeghőmérséklet [°C] -10
min. üzemi nyomás [bar]	min. üzemi nyomás [bar] 0	min. üzemi nyomás [bar] 0	min. üzemi nyomás [bar] 0
térfogatáram (q_max) [m³/óra]	térfogatáram (q_max) [m³/óra] 1,15 (ZTVI 20); 1,8 (ZTVI 25); 3,01 (ZTVI 32)	térfogatáram (q_max) [m³/óra] 1,15 (ZTMI 20); 1,8 (ZTMI 25); 3,0 (ZTMI 32)	térfogatáram (q_max) [m³/óra] 1,15 (ZTKMI 20); 1,8 (ZTKMI 25); 3,0 (ZTKMI 32)
tömeg (m) [kg]	tömeg (m) [kg] 1,97 (ZTVI 20); 2,07 (ZTVI 25); 2,11 (ZTVI 32)	tömeg (m) [kg] 1,89 (ZTMI 20); 1,94 (ZTMI 25); 2,04 (ZTMI 32)	tömeg (m) [kg] 2,8 (ZTKMI 20); 2,9 (ZTKMI 25); 3 (ZTKMI 32)

Termék weboldala

Kapcsolódó hírek

Új Pneumatex Zeparo ZT turnable iszap- és/vagy mikrobuborék leválasztó

Termékújdonságok

Új Pneumatex Zeparo ZT turnable iszap- és/vagy mikrobuborék leválasztó

Az IMI Hydronic által forgalmazott Pneumatex iszap-, illetve mikrobuborék leválasztók ismét új taggal bővültek. A szélesebb körű felhasználhatóság érdekében kifejlesztett Zeparo ZT turnable iszap- és/vagy mikrobuborék leválasztó 360°-ban elforgatható a kívánt beépítési pozíció eléréséhez. A moduláris felépítés könnyű telepítést, míg az újonnan fejlesztett Helistill-szeparátor mindig kiváló hatásfokot garantál. Igény esetén szigeteléssel és mágnessel is elérhető. A kombi kivitel lehetőséget ad a beépítési költségek optimalizálására.
