fischer Hungária Bt.

fischer TherMax 16 távtartó rendszer külső kompozit hőszigetelő rendszerekhez

A fischer TherMax 16 távtartó dübel megoldás a külső falazatokba történő hőhídmentes rögzítéshez nem teherhordó rétegeknél 62 mm-től 290 mm vastagságig az ETICS esetén. Injektáló ragasztókkal kombinálva a rendszer betonhoz és falazathoz engedélyezett.

  • a 62–290 mm hosszúságú alkalmazás egyetlen TherMax dübellel megvalósítható
  • a műanyag kónusz termikus gátat képez a külső rögzítés és a belső, rejtett rögzítés között
  • az önmetsző, üvegszál erősítésű kónusz belemaródva a hőszigetelő anyagba egyszerű, gyors és állítható szerelést tesz lehetővé speciális szerszámok nélkül

Letöltések

fischer CAD adatbázis - CAD fájl

fischer CAD adatbázis

CAD fájl

fischer TherMax hőhídmegszakításos távtartó rögzítés - részletes termékismertető

fischer TherMax hőhídmegszakításos távtartó rögzítés

pdf 6.5 MB
részletes termékismertető


Nem találta meg, amit keres?

Dokumentum igénylése

Áttekintés

fischer TherMax 16 távtartó dübel

Engedélyezett hőhídmentes távtartó rendszer külső kompozit hőszigetelő rendszerekhez.

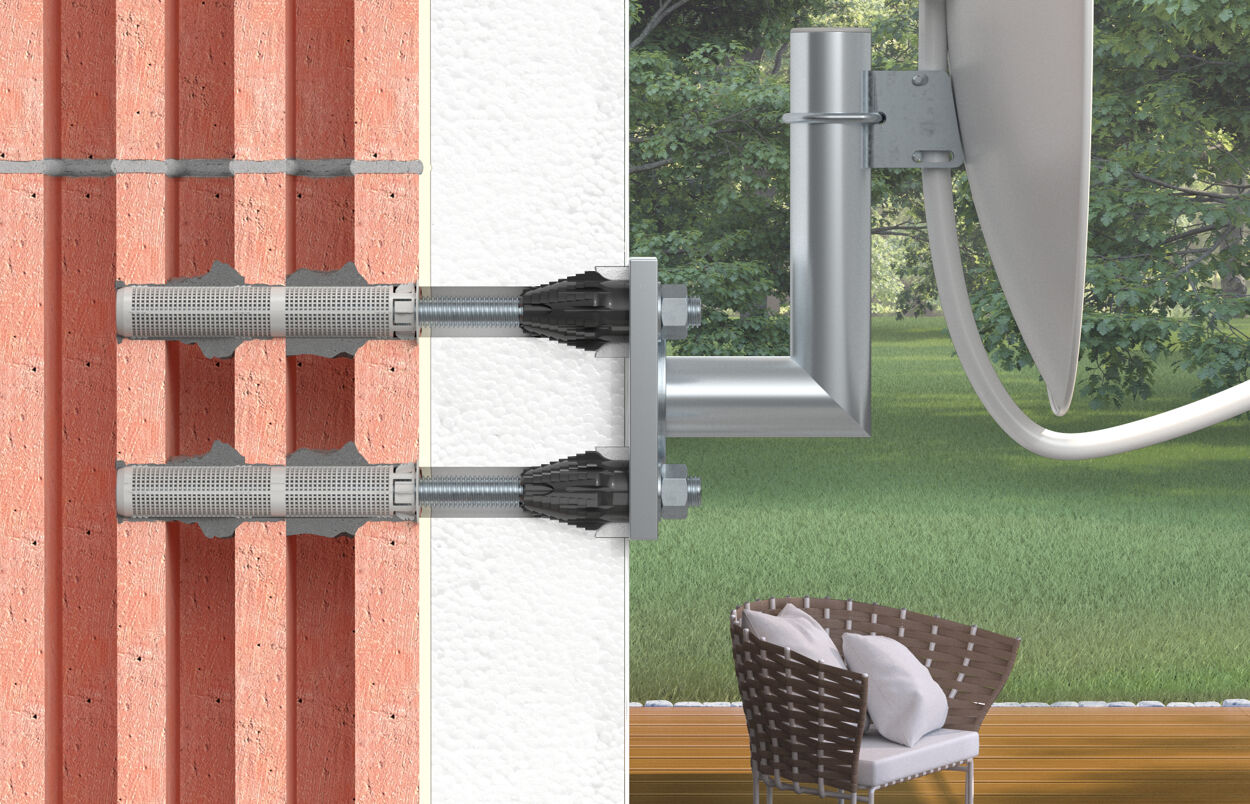

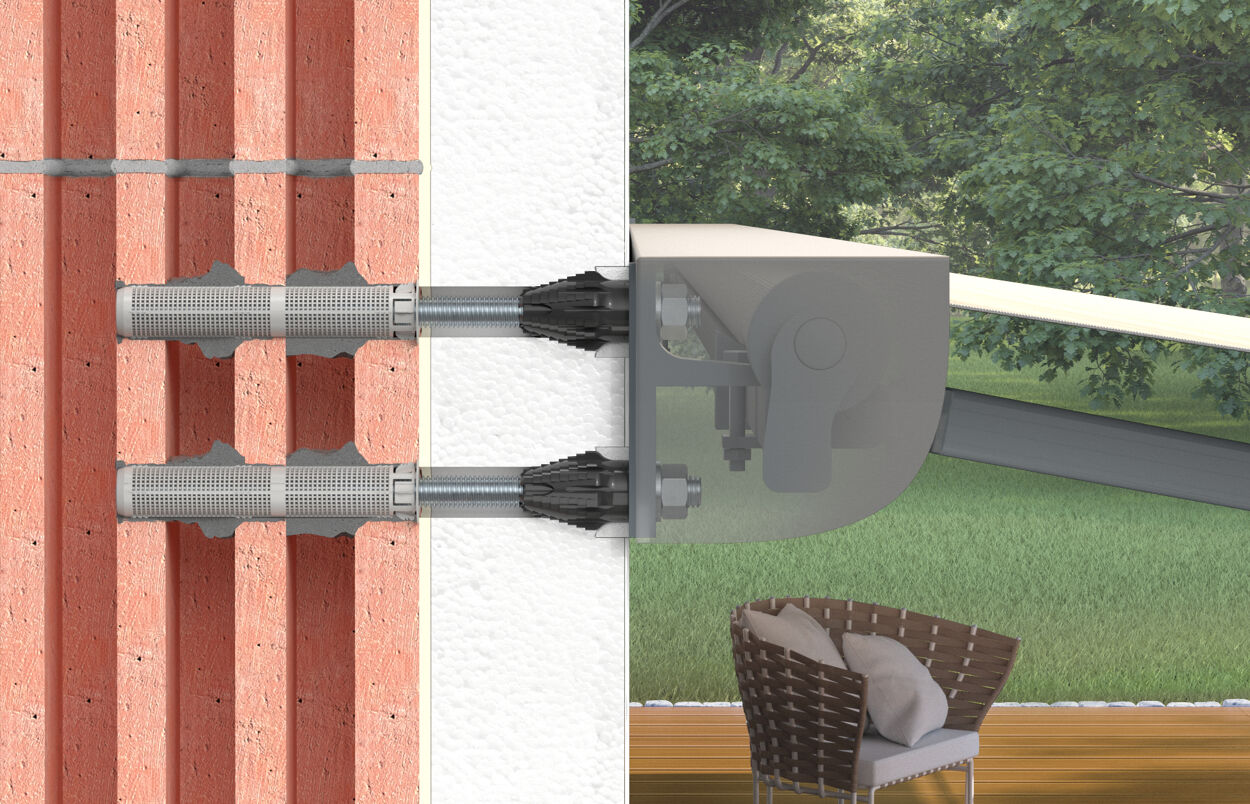

A fischer TherMax 16 távtartó dübel megoldás a külső falazatokba történő hőhídmentes rögzítéshez nem teherhordó rétegeknél 62 mm-től 290 mm vastagságig az ETICS esetén. Injektáló ragasztókkal kombinálva a rendszer betonhoz és falazathoz engedélyezett. Az engedélyek további biztonságot garantálnak. Az önmetsző, üvegszál-erősítésű kónusz a speciális szerszám nélküli szerelés közben a vakolaton át belemaródik a hőszigetelő anyagba. Ezáltal idő és költség takarítható meg. A TherMax fokozatmentesen állítható az egyenetlen felületű rögzítési alapoknál. A rendszerrel tömör- és üreges téglába, betonba, pórusbetonba nagy terheket, például napellenzőket, légkondicionáló berendezéseket és szatelit antennákat rögzíthetünk.

Előnyök

  • A FIS EM Plus, a FIS V, a FIS SB és a FIS Green injektáló ragasztóval kombinálva a távtartó szerelés nagy terhelésekhez engedélyezett. Ez lehetővé teszi a biztonságos rögzítést.
  • A 62–290 mm hosszúságú alkalmazás egyetlen TherMax dübellel megvalósítható.
  • A műanyag kónusz termikus gátat képez a külső rögzítés és belső, rejtett rögzítés között, így biztosít egy energia-optimalizált rögzítést.
  • Az önmetsző, üvegszál erősítésű kónusz belemaródva a hőszigetelő anyagba egyszerű, gyors és állítható szerelést tesz lehetővé speciális szerszámok nélkül.

Alkalmazás és engedély

Alkalmazható hőhídmentes rögzítésekhez, mint például:

  • Árnyékolók
  • Előtetők
  • Francia erkély korlátok
  • Klímaberendezések
  • Szatelit antennák

Engedélyezett építőanyagok:

  • Repedéses és repedésmentes beton
  • Üreges tégla
  • Üreges könnyűbeton tégla
  • Üreges mészhomoktégla
  • Tömör mészhomoktégla
  • Tömör tégla
  • Pórusbeton
