fischer ZeLa Click fali konzol

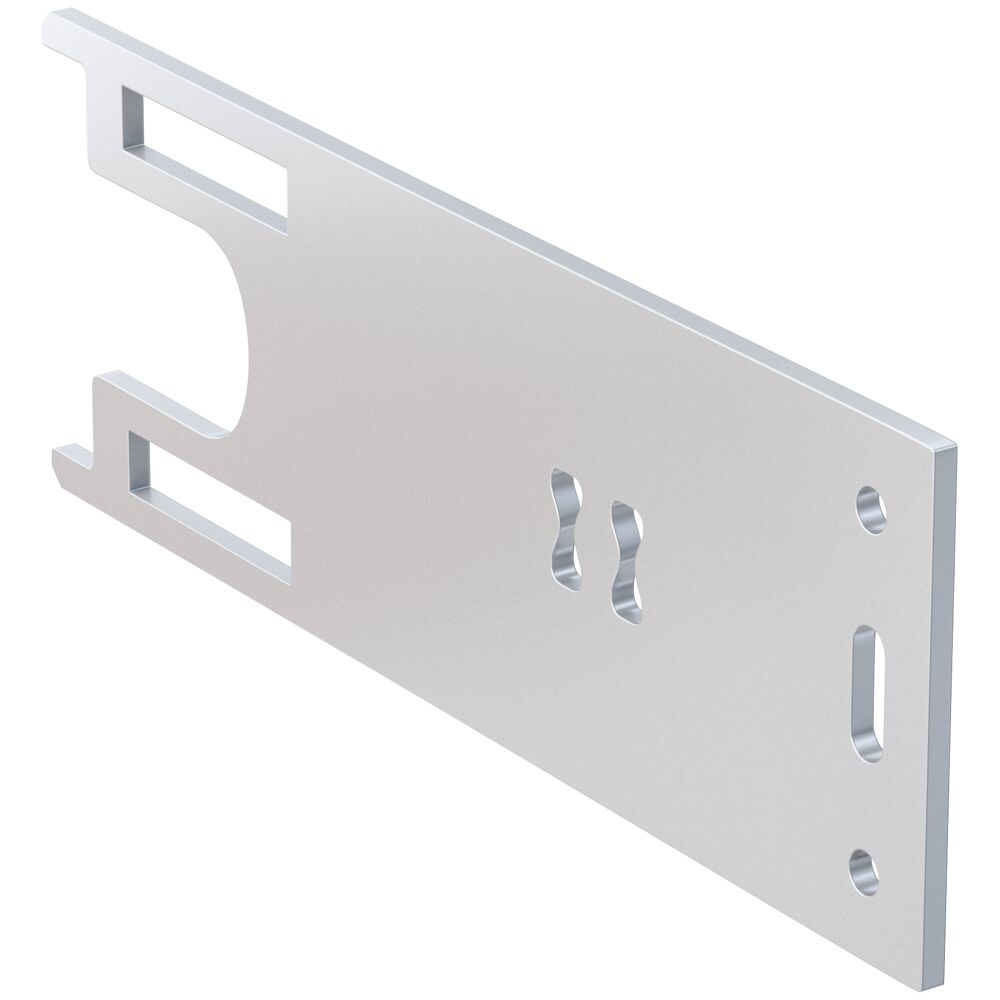

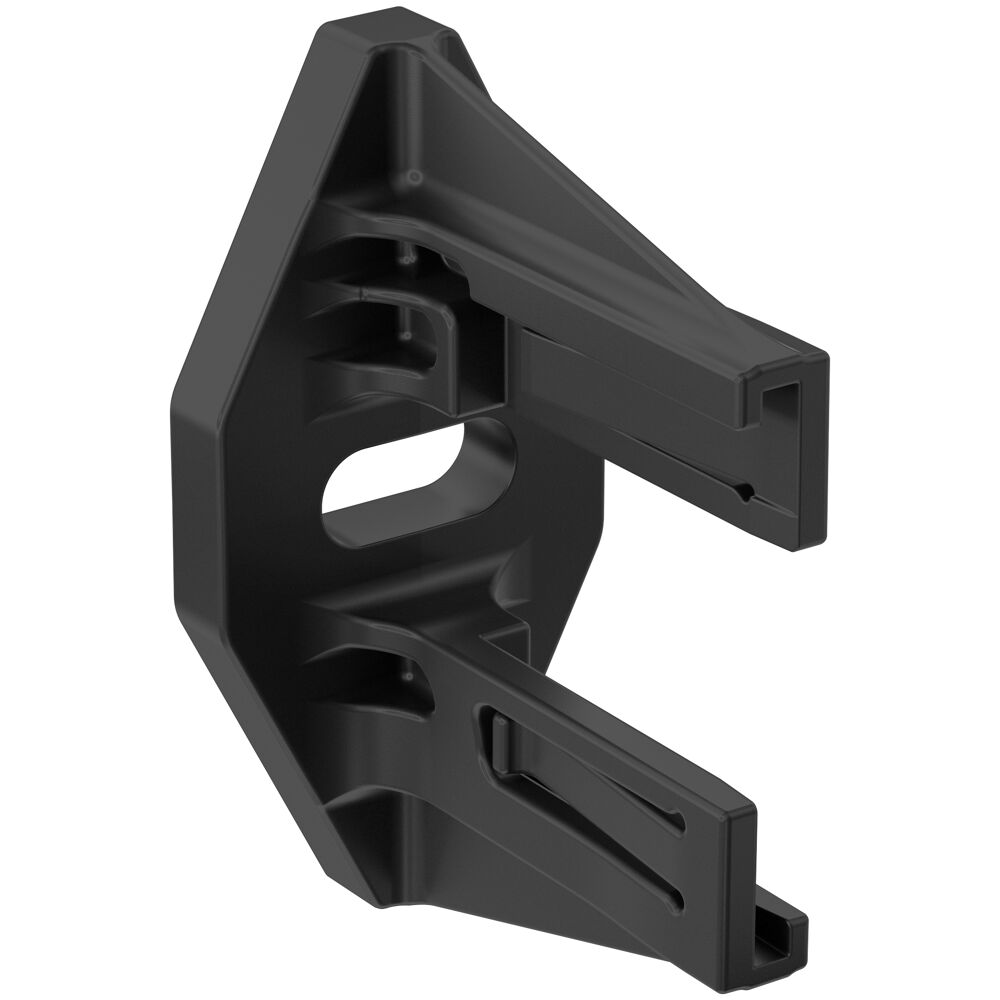

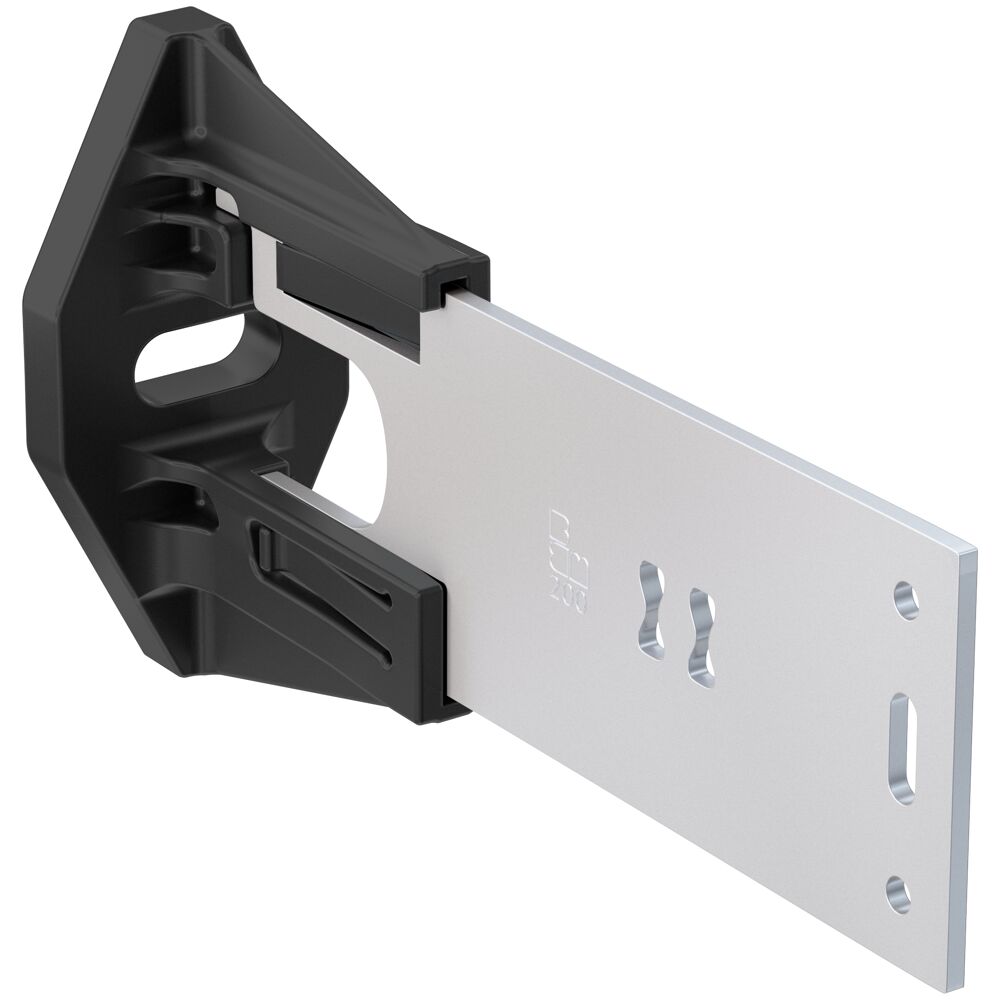

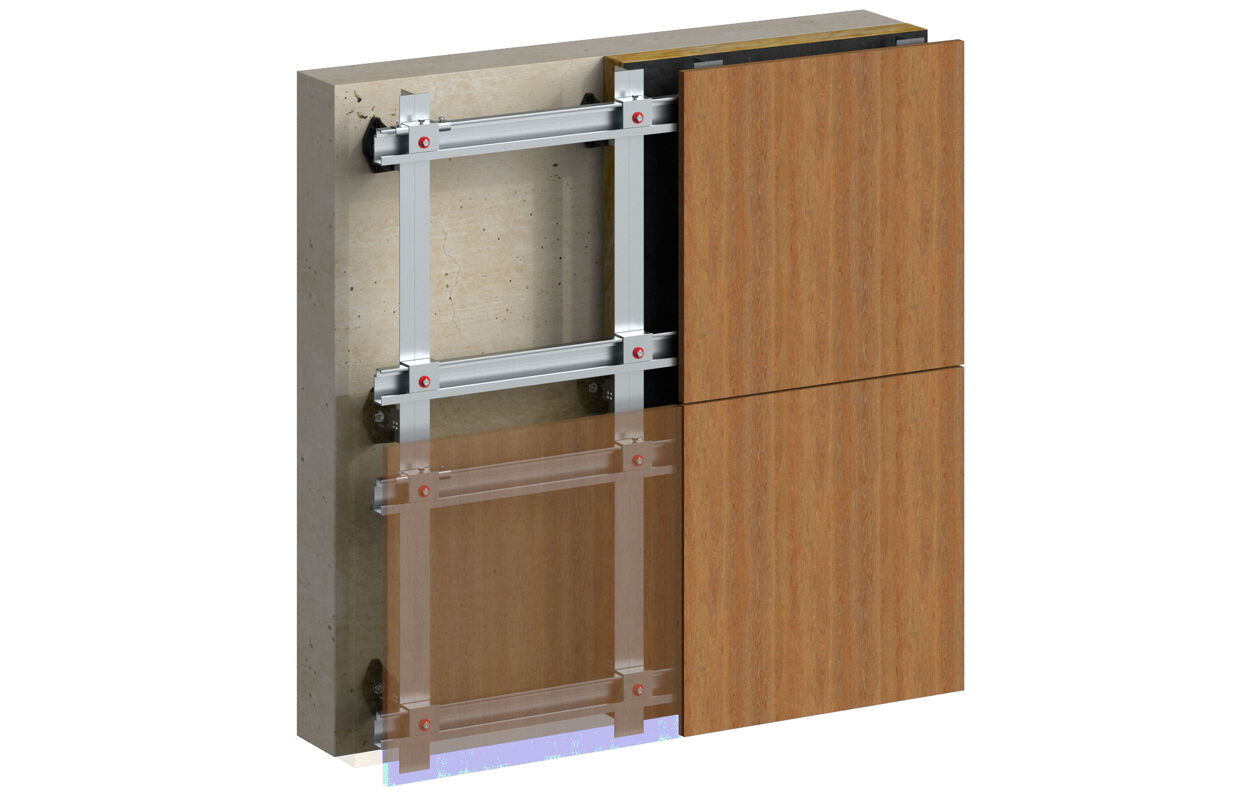

Hőtechnikailag optimalizált ZeLa Click fali konzolok, amelyek egy üvegszál erősítésű műanyag alapkonzolból és egy alumínium vagy korrózióálló acélból készült lemezből állnak, az ATK 100 függőleges tartószerkezeteként a függőleges réteg alapját képezik. A konzol fischer dübelekkel (pl. DuoXpand, SXRL) rögzíthető a falazathoz. A beépített kompatibilis ZeLa Click lemez kiegészíti a konzolt. Az összes általános szigetelésvastagsághoz és homlokzati kiugráshoz történő alkalmazhatóság érdekében a fali konzolok különböző lemezhosszúságokkal készülnek. Az arányos szélterhelésen kívül a fixpont veszi fel a homlokzati panelek és a háttérszerkezet teljes önsúlyát is. A csúszópont oválfuratai biztosítják a függőleges profil hőtágulás miatti csúszását. A ZeLa Click fali konzolok fix-/csúszópontként is alkalmazhatóak.

  • optimalizált geometria - jobb terhelésátvitel
  • korrózióálló acél vagy alumínium különböző hosszúságú, cserélhető lemezek
  • centrikus terhelésátadás

Letöltések

fischer ZeLa Click fali konzol - részletes termékismertető

részletes termékismertető

pdf 5.0 MB angol
fischer ZeLa Click fali konzol

fischer ZeLa Click fali konzol - tanúsítvány

tanúsítvány

pdf 220.4 kB angol
fischer ZeLa Click fali konzol


Nem találta meg, amit keres?

Dokumentum igénylése

Műszaki adatok

ZeLa Click fali konzol

alkalmazási terület

alkalmazási terület

átszellőztetett homlokzatokhoz

anyag

anyag

alumínium
korrózióálló acél

méret - hosszúság (l) [mm]

méret - hosszúság (l) [mm]

120 - 340

méretlépcső [mm]

méretlépcső [mm]

20
