A fischer BWM megoldásaival készült el a berlini GASAG AG energiaszolgáltató új székházának homlokzatburkolata

A fischer BWM megoldásaival készült el a berlini GASAG AG energiaszolgáltató új székházának homlokzatburkolata

Az EUREF-Campus 23-24 épülete Berlin-Schönebergben épült, és a GASAG AG energiaszolgáltató központjaként működik. Az új épületet a szigorú energetikai szabványoknak megfelelően átszellőztetett homlokzattal alakították ki. A fischer BWM biztonságos és modern megoldást nyújt az alumíniumpanelek rögzítésére.

A campuson több mint 150 vállalat és kutatóintézet működik, összesen 5000 munkatárs dolgozik az energia, a mobilitás és a fenntarthatóság területén. A szakmai közösség amellett, hogy az energiaátmenet kutatásán és fejlesztésén dolgozik, saját munkahelyét is a fenntarthatóságnak alárendelve alakította ki. A campus 2014 óta klímasemleges energiaellátással működik, intelligens energiahálózat és energiahatékony épületek használatával, hogy teljesítse a 2045-re kitűzött CO₂-klímacélokat.

A fischer/BWM megoldásaival készült el a berlini GASAG AG energiaszolgáltató új székházának homlokzatburkolata
A fischer BWM megoldásaival készült el a berlini GASAG AG energiaszolgáltató új székházának homlokzatburkolata

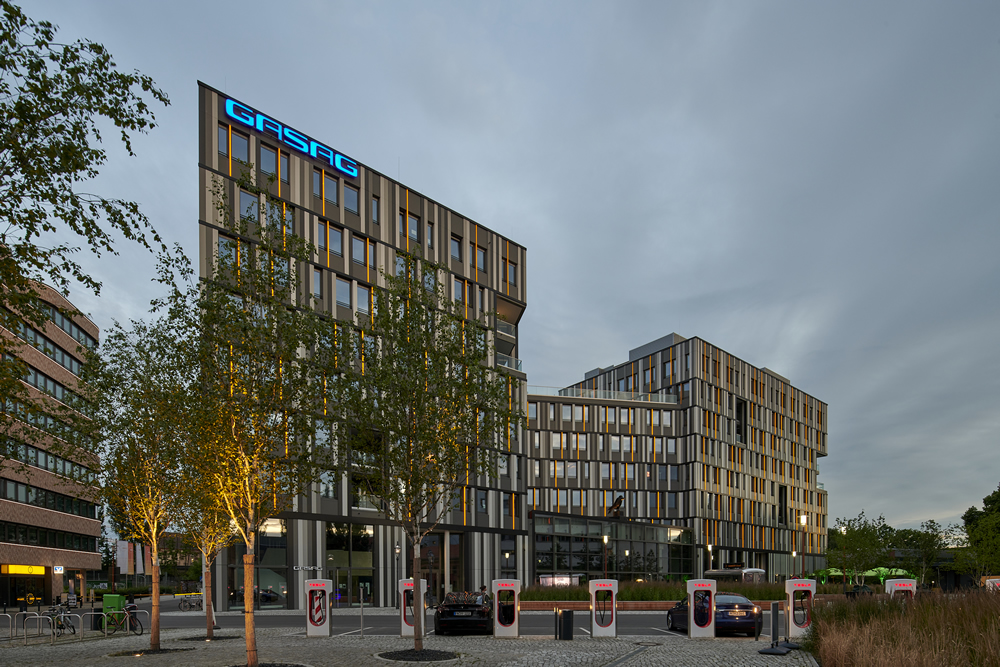

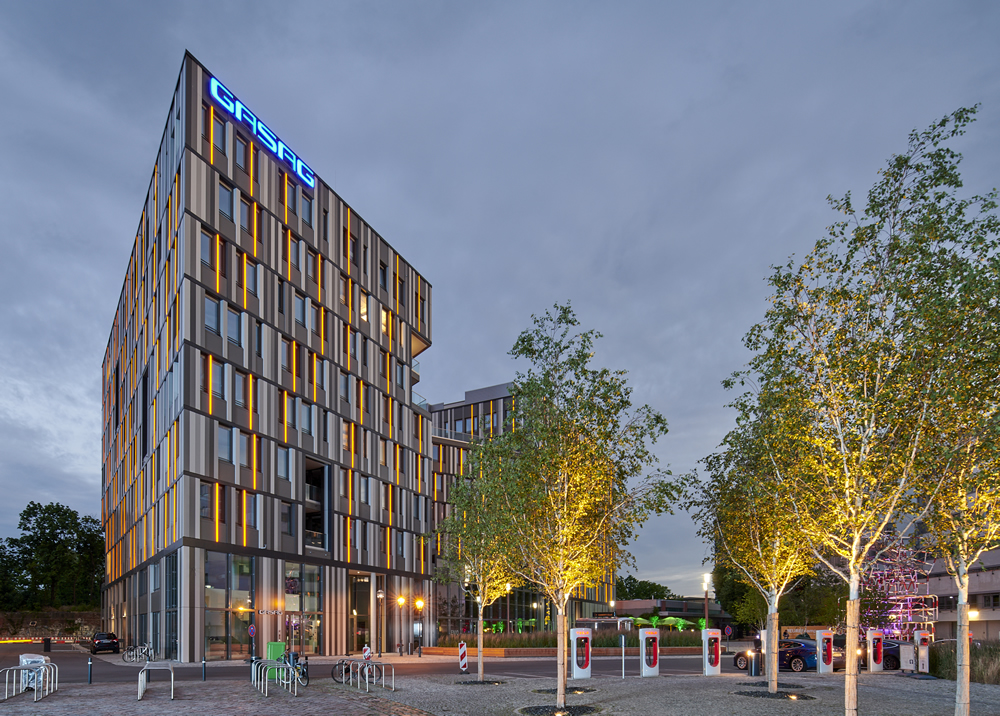

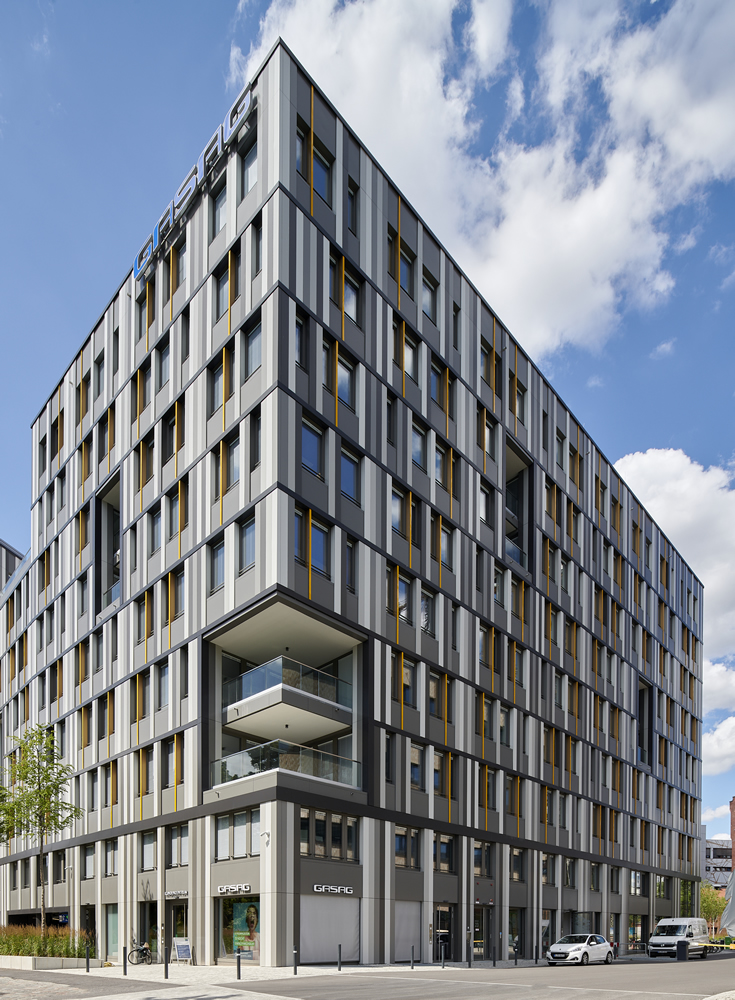

A komplexum 2018 és 2020 között épült, az EUREF AG tulajdonában lévő 5,5 hektáros városi negyedben. Az épület tervezéséért felelős építész és a tulajdonos képviselője az EUREF Consulting volt. A stuttgarti WOLFF & MÜLLER Groupot választották a kivitelezőnek. Az új épület teljes területe mintegy 18.000 négyzetméter. A GASAG AG, a Berlin-Brandenburg régió egyik vezető energiaszolgáltatója, a campus területének mintegy kétharmadát használja új székhelyeként. Az EUREF-Campus új épülete elsősorban a megújuló energiákra és a hatékony technológiákra összpontosít, a gáz-, a villamos- és a hőszolgáltatások terén.

A fischer/BWM megoldásaival készült el a berlini GASAG AG energiaszolgáltató új székházának homlokzatburkolata
A fischer BWM megoldásaival készült el a berlini GASAG AG energiaszolgáltató új székházának homlokzatburkolata

A GASAG AG új székházának hátulról szellőztetett, függesztett burkolatrendszere úttörő fenntarthatósági szempontból. Johannes Tücks, az EUREF AG igazgatósági tagja és a berlini és düsseldorfi EUREF-Campus vezető építésze szerint: "A fenntartható építészetet a teljes ellátási lánc egyes részleteiben is figyelembe kell venni. A létrehozástól kezdve, a tartósságon és a bontáson át az újrahasznosításig. Építészként olyan partnerekre támaszkodunk, akik az igényeinknek megfelelő megoldásokat dolgoznak ki és kínálnak."

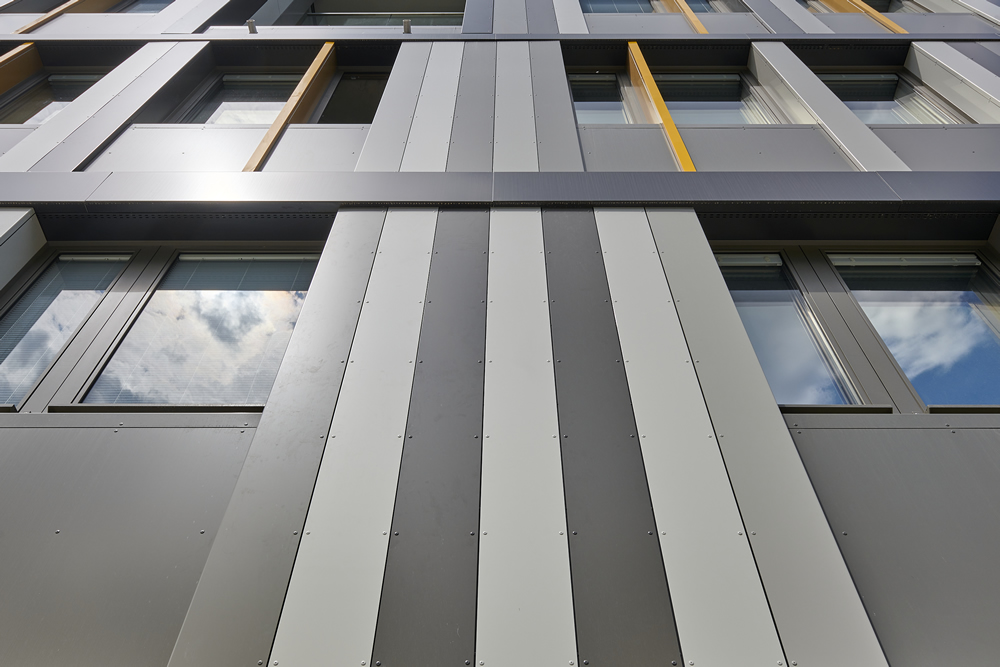

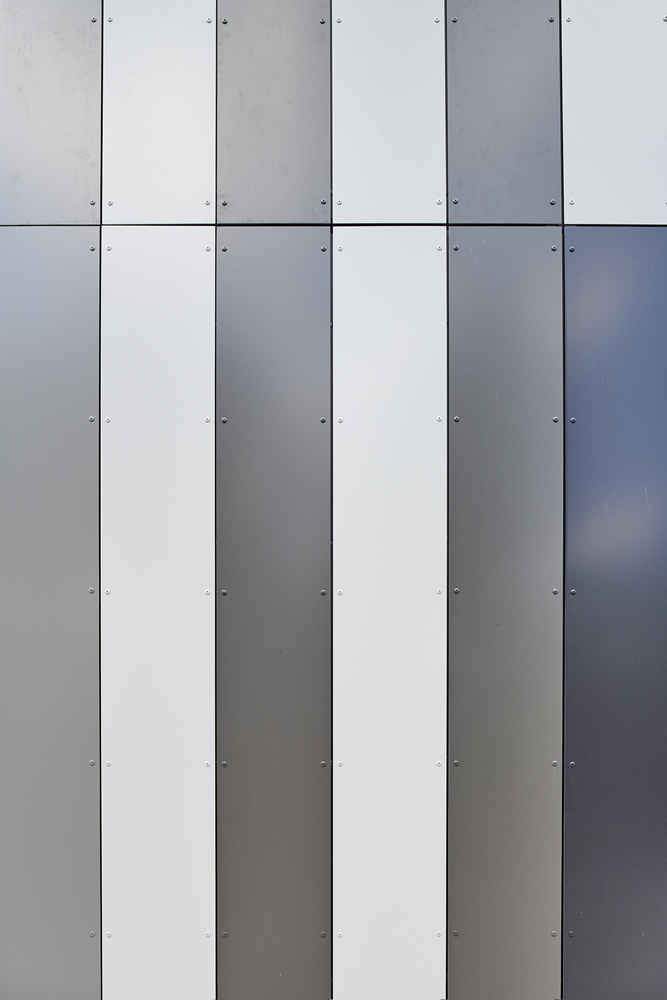

Ebbe beletartozik a fischer BWM megoldása is, mely segítségével könnyen rögzíthető a modern alumínium burkolat. A 2019 és 2020 közötti munkálatok során a teljes 5000 m²-es homlokzati felületre előre festett, különböző szürke árnyalatú, 2 mm vastagságú, Novelis FF2® alumíniumlemez panelek kerültek fel. Az anyag előnyei közé tartozik a sokoldalú tervezési lehetőség és a funkcionalitás. Az FF2® panelek előnye ezen kívül az egyenletes szín és fényesség, az A1-es minősítésű tűzállóság, az egyszerű szerelhetőség és a gazdaságosság. Anyaguk és színhatásuk rendkívül tartós, és a panelek minimális karbantartást igényelnek. Az oststeinbeki székhelyű W. Hartmann & Co. tanácsadóként segített a megfelelő alumínium homlokzatburkolati rendszer megalkotásában.

"Az építész és a kivitelező számára a fenntarthatóság és a gazdaságosság az esztétikus kinézet mellett kiemelten fontos volt." – mondja Roman Meinhardt, aki a W. Hartmann & Co. építészeti tanácsadásáért volt felelős. "Homlokzatburkolatainkkal ilyen és ehhez hasonló kérdésekre szakosodtunk, és megfelelő információkkal tudunk szolgálni."

A fischer/BWM megoldásaival készült el a berlini GASAG AG energiaszolgáltató új székházának homlokzatburkolata
A fischer BWM megoldásaival készült el a berlini GASAG AG energiaszolgáltató új székházának homlokzatburkolata

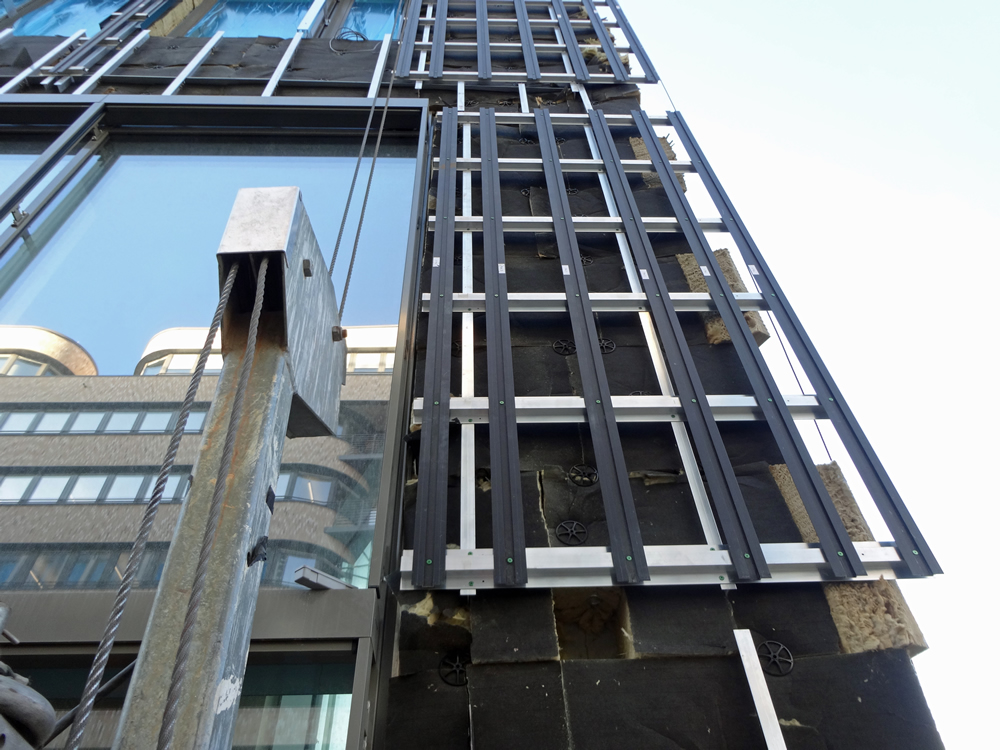

Az alumíniumpaneleket a fischer BWM függőleges osztású ATK 100 ZeLa alumínium tartószerkezetébe rögzítették, mely energiahatékony és fenntartható hőszigetelő hatást eredményezett. A ZeLa tartószerkezetet a független Passivhaus Institute "tanúsított passzívház-elemnek" nyilvánította. Ez a tanúsítvány tartalmazza az összes paramétert (pontos hőátbocsátási együtthatók), és dokumentálja a tartószerkezet egyedülálló helyzetét a piacon kapható hagyományos homlokzati rögzítőrendszerekhez képest. A 601-es, vízszintes profil az ATK 100 ZeLa rendszerre lett rögzítve. A homlokzatépítő szakemberek ezután az alszerkezet harmadik rétegeként egy kifejezetten erre a projektre kifejlesztett függőleges profilt erősítettek fel. Az alumíniumból készült függőleges felületek és lécek ezzel az egyedi megoldással váltak biztonságosan rögzíthetővé. A homlokzati panelek rögzítéséhez szegecseket használtak, az alumíniumlapokat közvetlenül a parapetekre szegecselték. A homlokzati panelek mellett a párkányzat is egyedi módszerrel került felszerelésre, melyeket az ATK 100 rendszer 107-es leszorítójával rögzítettek.

A fischer/BWM megoldásaival készült el a berlini GASAG AG energiaszolgáltató új székházának homlokzatburkolata
A fischer BWM megoldásaival készült el a berlini GASAG AG energiaszolgáltató új székházának homlokzatburkolata

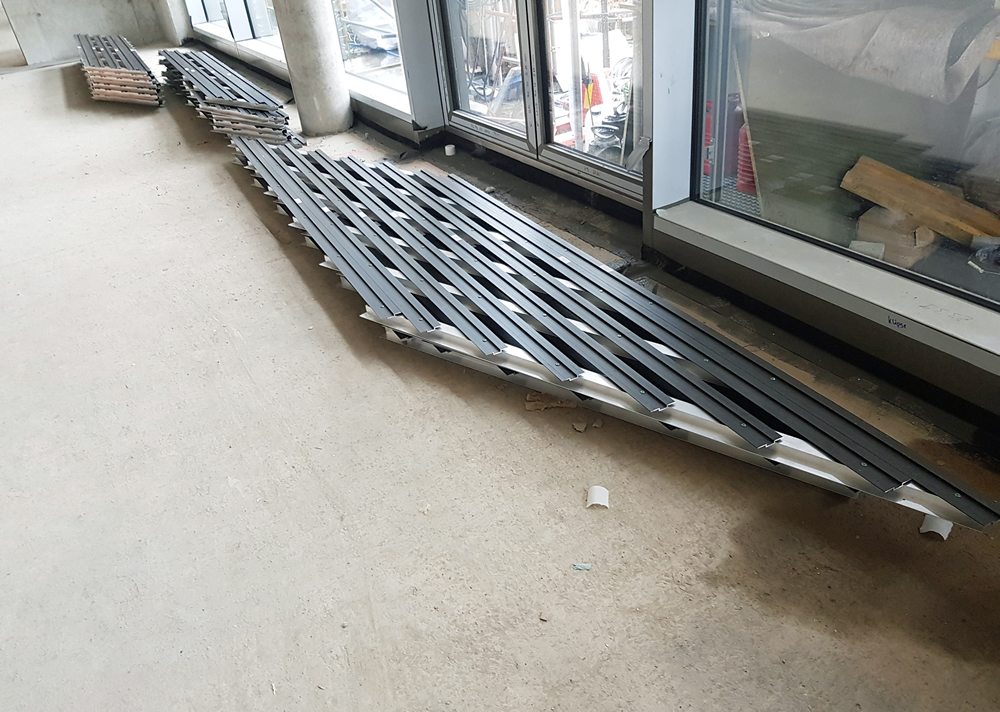

"Termék- és szolgáltatáskínálatunk megfelelt a projekt követelményeinek. A munka különlegessége az volt, hogy egyedi megoldást és több, akár háromrétegű alépítmény-profilt szállítottunk az építési helyszínre." - mondja Michael Noack, a fischer BWM képviselője, aki a projektet irányította. "A megfelelő termékek mellett a sikeres együttműködéshez hozzájárult a szolgáltatási kínálatunk is, amellyel partnereinket az építés különböző fázisaiban segítjük." Jörg Granz, a WF Bau GmbH homlokzatépítési projektvezetője hozzátette: "A fischer tanácsadással és egyedi megoldás kidolgozásával, valamint az ügyfélre és a projektre szabott homlokzati rendszer megtervezésével támogatott minket." Jörg Granz szerint a fischer BWM nagyon magas fokú előregyártott homlokzati rendszerei lehetővé tették a homlokzatburkolat különösen gyors felszerelését. A WF Bau GmbH homlokzatépítő szakemberei függesztett állványzatról rögzítették az alszerkezetet és a szigetelést.

A fischer/BWM megoldásaival készült el a berlini GASAG AG energiaszolgáltató új székházának homlokzatburkolata
A fischer BWM megoldásaival készült el a berlini GASAG AG energiaszolgáltató új székházának homlokzatburkolata

A hátulról átszellőztetett időjárásálló homlokzat illeszkedik az új épület általános fenntarthatósági koncepciójához. A GASAG AG új cégközpontját KfW-55 hatékonyságú házként tervezték, szigorú energetikai szabványnak megfelelve. Ez azt jelenti, hogy az energiaigénye az átlagosnak mindössze 55%-a, a hővesztesége pedig a német energiatakarékossági rendelet szerint megengedett maximális érték mindössze 70%-a. Az épületet a KfW-55-ös energiahatékonysági szabványnak megfelelően alakították ki. Ehhez hozzájárult a háromrétegű üvegezés, a hőszigetelés, az intelligens mérőórák (digitális mérőórák, amelyek mérik az energiafogyasztást) és a helyben termelt megújuló energia.

Az EUREF AG és az építészek nagy hangsúlyt fektettek a fenntarthatóságra is, az épület üzemeltetése és építése során optimalizálták a károsanyag-kibocsátást. A földszinten egy, az energiaátállás témájának szentelt bemutatóterem várja a látogatókat. A kétszintes mélygarázsban 140 parkolóhely és 70 elektromos töltőpont található, amelyeket a helyi lakosok események esetén és hétvégén használhatnak. A kerékpárosok számára öltözőket és zuhanyzókat biztosítanak a garázshoz kapcsolódó területen, a tetőtereket és a teraszokat növények borítják.

Az EUREF-Campus homlokzata vizuális és funkcionális szempontból is illeszkedik az épület általános tervezési koncepciójához, ahol a fenntarthatóság találkozik a futurisztikus dizájnnal.

A hírben szereplő termékek
fischer ZeLa Click fali konzol

fischer ZeLa Click fali konzol

Hőtechnikailag optimalizált ZeLa Click fali konzolok, amelyek egy üvegszál erősítésű műanyag alapkonzolból és egy alumínium vagy korrózióálló acélból készült lemezből állnak, az ATK 100 függőleges tartószerkezeteként a függőleges réteg alapját képezik. A konzol fischer dübelekkel (pl. DuoXpand, SXRL) rögzíthető a falazathoz. A beépített kompatibilis ZeLa Click lemez kiegészíti a konzolt. Az összes általános szigetelésvastagsághoz és homlokzati kiugráshoz történő alkalmazhatóság érdekében a fali konzolok különböző lemezhosszúságokkal készülnek. Az arányos szélterhelésen kívül a fixpont veszi fel a homlokzati panelek és a háttérszerkezet teljes önsúlyát is. A csúszópont oválfuratai biztosítják a függőleges profil hőtágulás miatti csúszását. A ZeLa Click fali konzolok fix-/csúszópontként is alkalmazhatóak.

Termékismertető
Műszaki adatok
Tovább
Termék kártya
ZeLa fali konzol

fischer ZeLa fali konzol

Hőmegszakításos fali tartók átszellőztetett homlokzatokhoz. Az ATK 100 függőleges háttérszerkezet függőleges rétegének alapját a ZeLa hőmegszakításos fali konzolok képezik, amelyek alumíniumból vagy korrózióálló acélból készült alapkonzolból és egy poliamid csatlakozókkal elválasztott lemezből állnak. Az épülethez fischer rögzítőelemekkel (pl. DuoXpand, SXRL) rögzíthetőek. A hőhidak csökkentése érdekében a fali konzolok kemény PVC-ből készült kiegészítő termo-stopokkal telepíthetőek. Az összes általános szigetelésvastagsághoz és homlokzati kiugráshoz történő alkalmazhatóság érdekében a fali konzolok különböző áthidaló hosszúságokban készülnek. A profilok hőtágulásának kiegyenlítése érdekében a fali konzolok fix- és csúszó pontokként is használhatók. Továbbá az arányos szélterhelésen kívül a fixpont veszi fel a homlokzati panelek és a háttérszerkezet teljes súlyát is. A rendszer különlegessége a poliamid csatlakozókba integrált csúszómechanizmus, aminek köszönhetően a lemezen nincs szükség oválfuratokra.

Termékismertető
Műszaki adatok
Tovább
Termék kártya
FZP II R Zykon panelhorgony FZP II-T PA Zykon hátsókúpos panelhorgony vékony szálcement és HPL homlokzati panelekhez FZP II T D40 Zykon-panelhorgony kerámia homlokzati panelekhez Zykon FZP G Z ESG hátsókúpos dübel egyrétegű homlokzati üvegpanelek rögzítéséhez

fischer homlokzati rögzítő rendszerek
7 termék

Az ACT rendszerrel (Advanced Curtain Wall Technique) a fischer építészeknek és tervezőknek kínál innovatív, magas színvonalú, all-inclusive rendszert átszellőztetett homlokzati rendszerekhez. A műszaki és gazdaságossági előnyökön túl az ACT rendszer különösen nagy lehetőségeket rejt magában a kreatív építészeti tervezéshez. Lehetővé teszi akár 20 mm vastag homlokzati terméskő panelek és 8 mm vastagságtól szálcement, vagy HPL, 10 mm-től kerámialapok, illetve 10 mm-es vastagságú ESG és VSG üvegtáblák rögzítését is. A dübel, az anyagtól függő minimális peremtávolságon belül, bárhol szabadon elhelyezhető a panel hátoldalán. Így nagyobb méretű, akár vékonyabb panelek is elhelyezhetők, mint perem rögzítés esetén. A burkolati lapok cseréje egyszerű, mert a fedőpanelek is könnyen és sokféleképpen csatlakoztathatók.

7 termék
Termékismertető
Műszaki adatok
Tovább
Termék kártya
