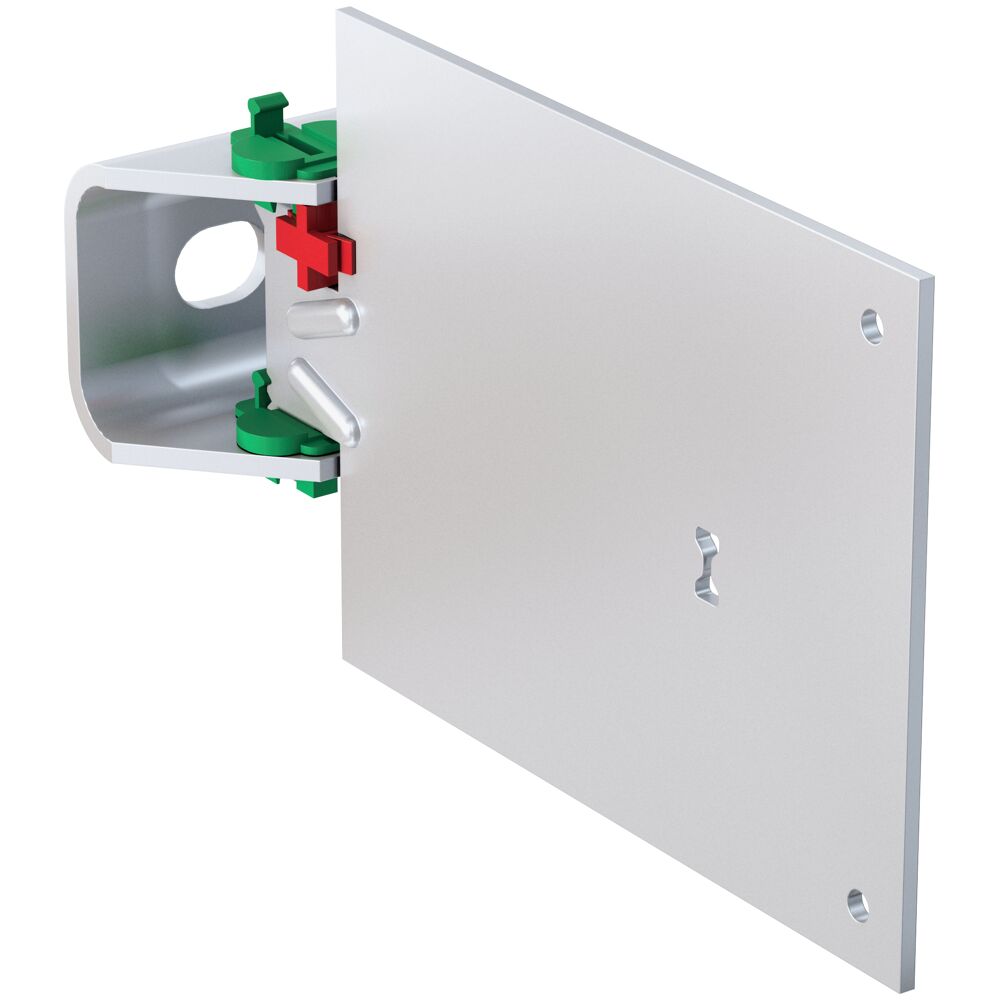

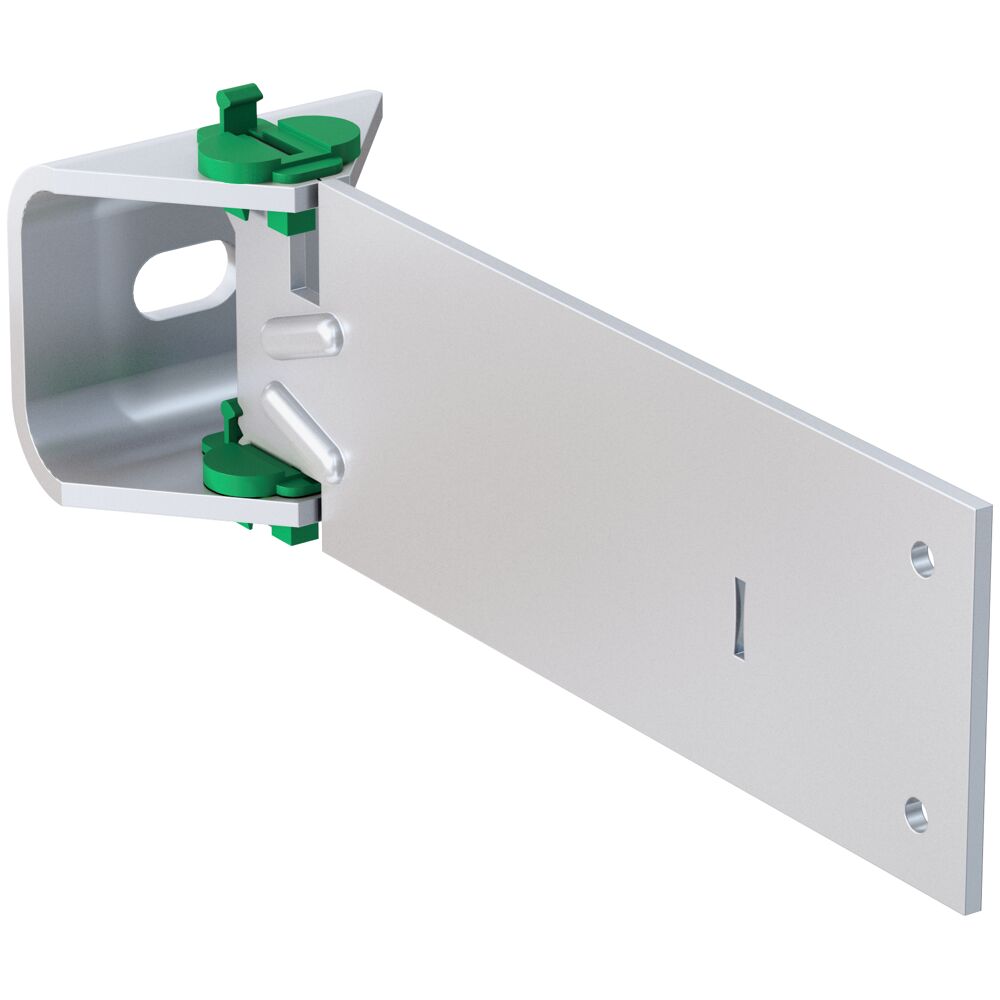

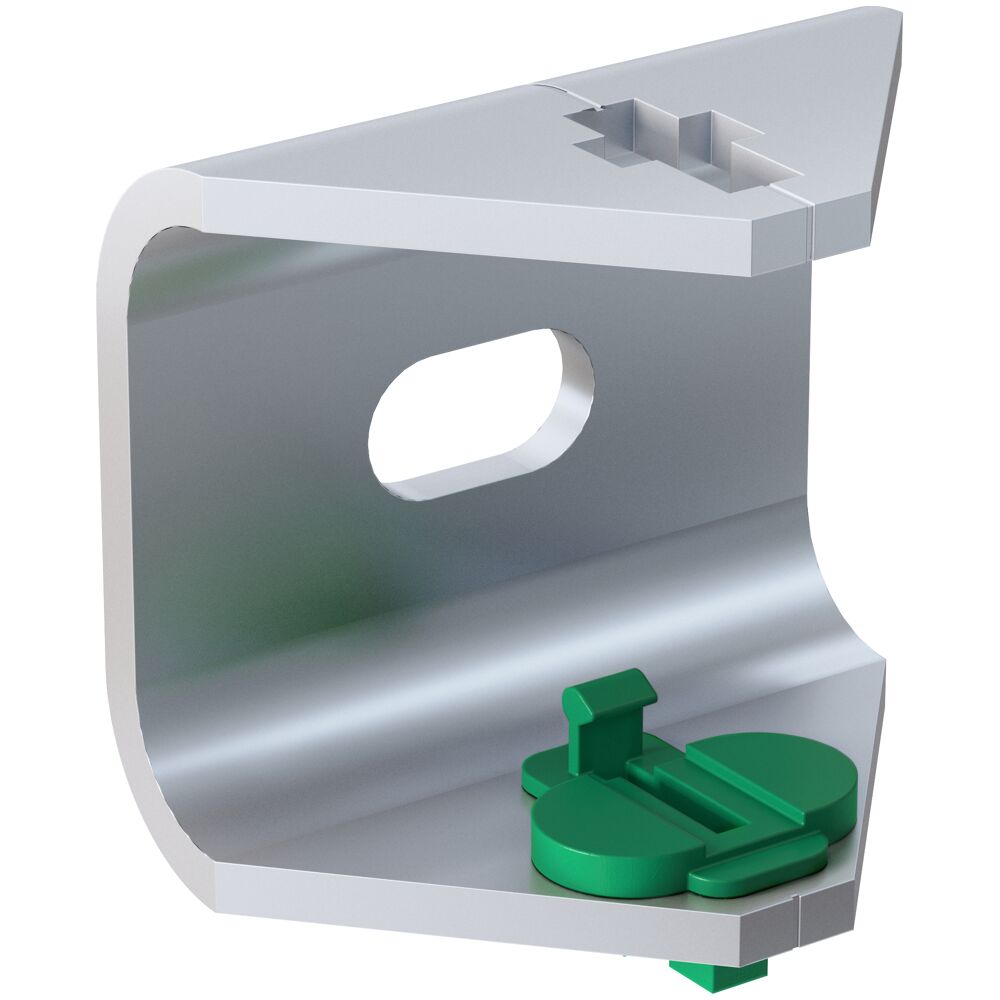

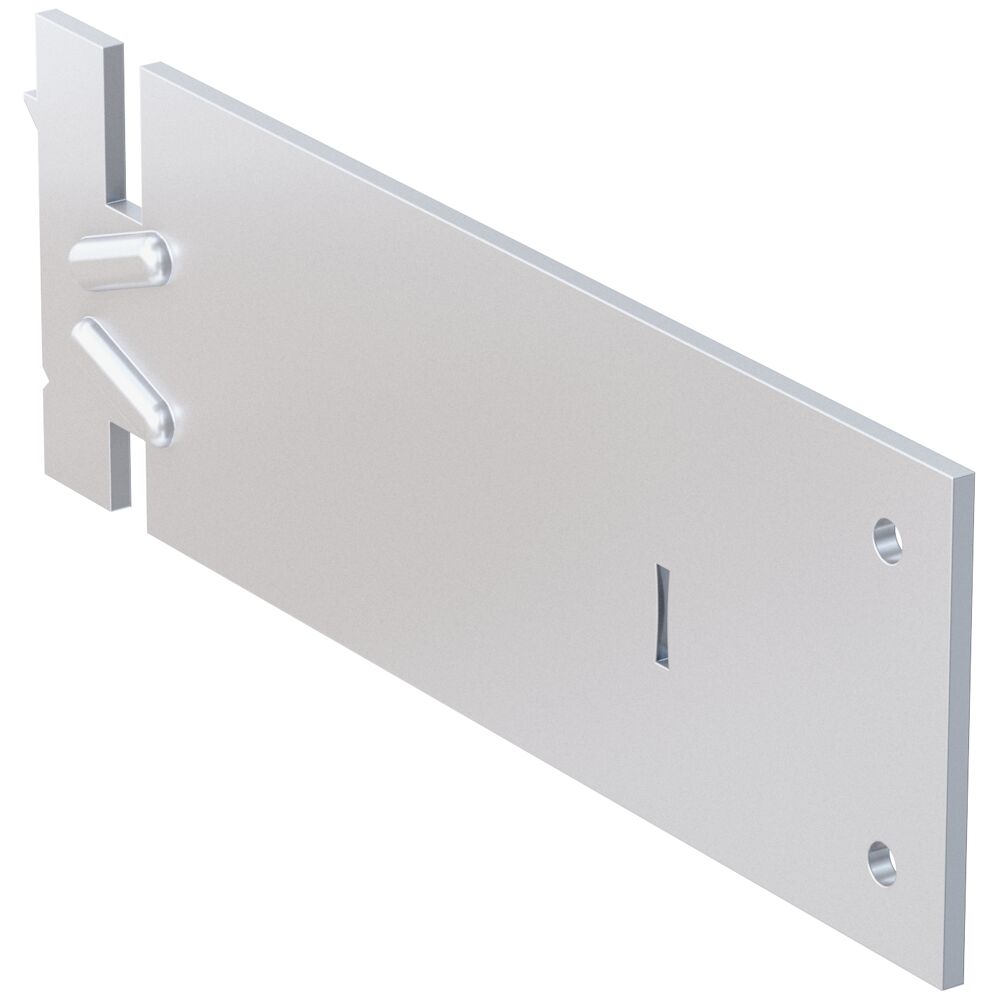

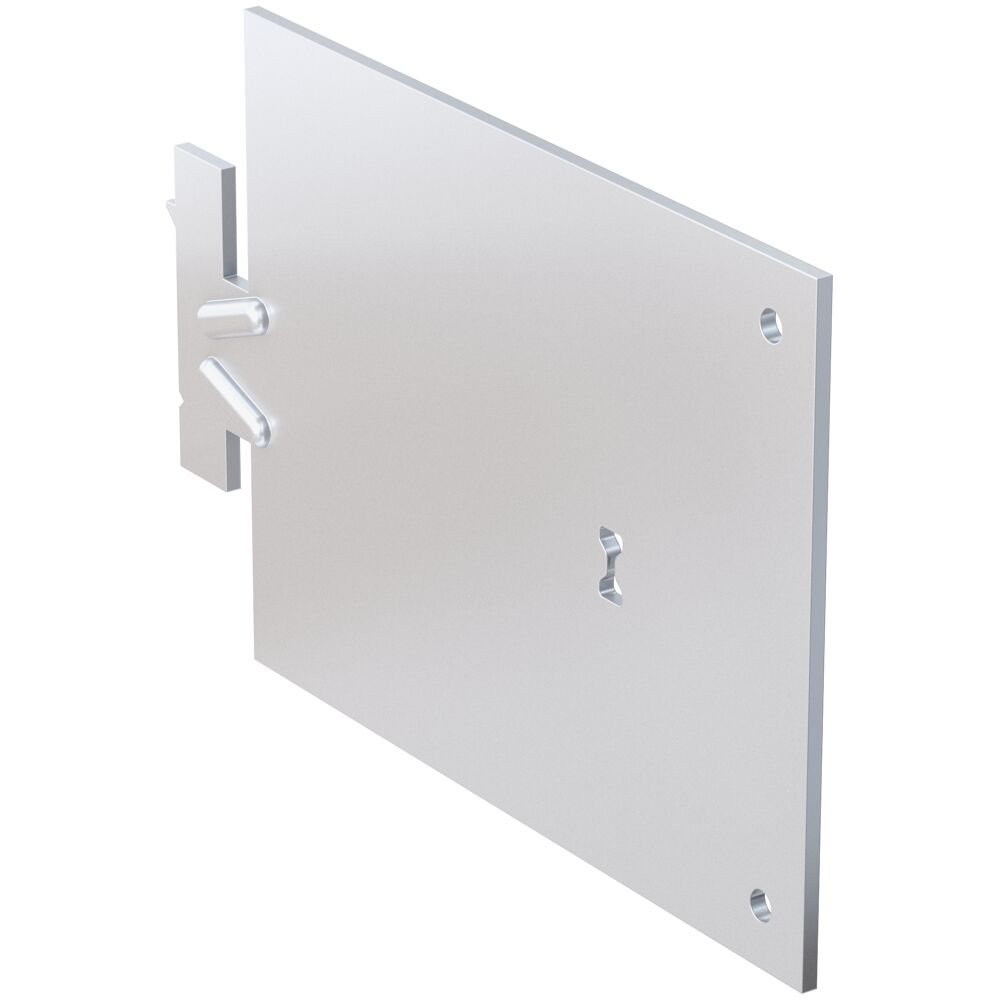

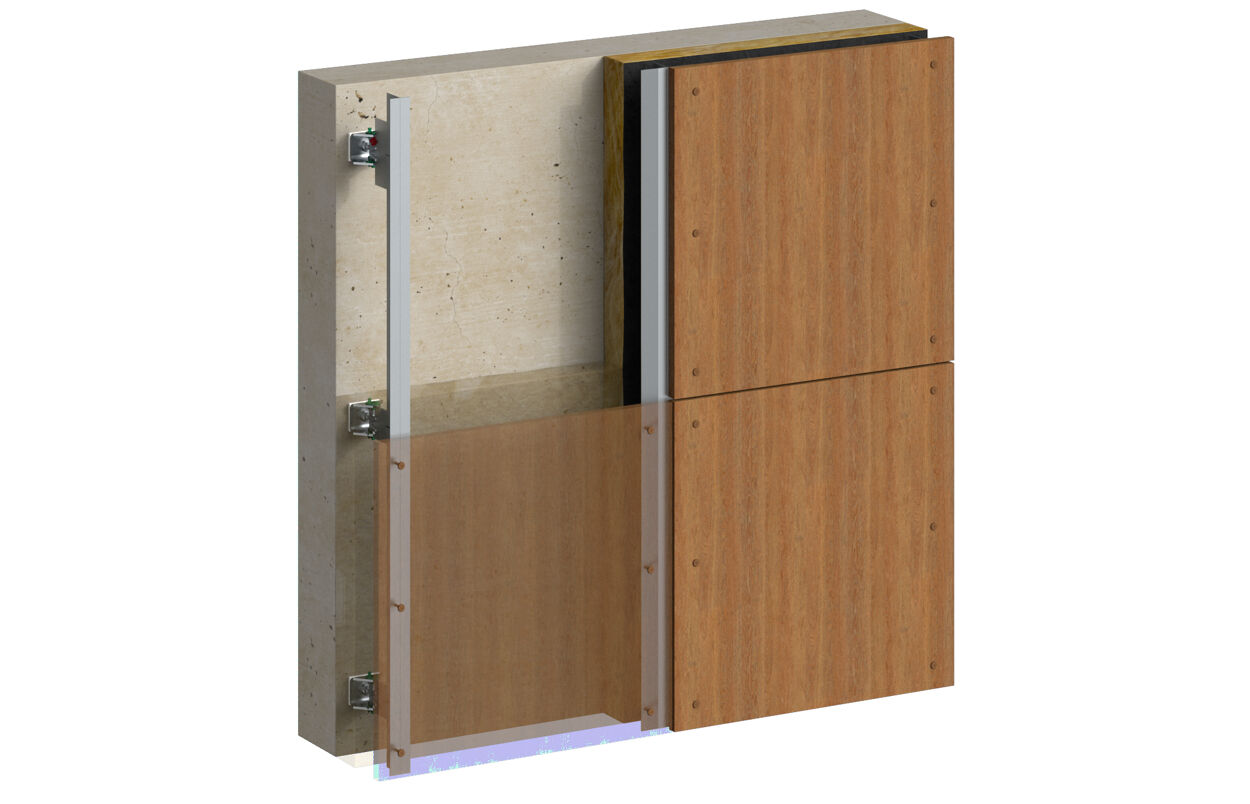

Hőtechnikailag optimalizált, korrózióálló acélból készült fali L-tartó átszellőztetett homlokzatokhoz. Az ATK 100 függőleges tartórendszer korrózióálló acélból készült, szögletes L-alakú FLH R fali konzolai a függőleges szint alapját képezik. A fali konzol fischer rögzítőelemekkel rögzíthető az épület építőanyagához. A fali konzol optimális épületfizikai jellemzői miatt nincs szükség termo-stopokra. Az összes általános szigetelésvastagsághoz és homlokzati kiugráshoz történő alkalmazhatóság érdekében a fali konzolok különböző áthidaló hosszúságokban készülnek. A profilok hőtágulásának kiegyenlítése érdekében a fali konzolok fix- és csúszó pontokként is használhatók. Továbbá az arányos szélterhelésen kívül a fixpont veszi fel a homlokzati panelek és a háttérszerkezet teljes holtterhét is. A csúszópont a hornyolt furatokkal biztosítja, hogy a függőleges profil a hőtágulás hatására csúszni tudjon, illetve ezenkívül a csúszópont a szélterhelések átvitelére is szolgál.
A fischer FUS szerelősínrendszer univerzálisan alkalmazható közepes súlyú rögzítésekhez tűzvédelmi követelményekkel vagy anélkül. A csövek, szellőzőcsövek és a kábeltálcák a szerelősínrendszerrel hatékonyan rögzíthetők. Az optimalizált csatlakozókkal ellátott moduláris rendszer és az átmenőszerelés megkönnyíti a telepítést, a csatlakozóelemek könnyen beilleszthetők az alapelemekbe és elforgathatók. A cinkkel galvanizált kivitel beltéren, míg a tűzihorganyzott és a korrózióálló acél variációk kültéren és erősen korrozív környezetben alkalmazhatók.
Termékismertető
A fischer TherMax 12 távtartó dübel megoldás a külső falazatokba történő hőhídmentes rögzítéshez nem teherhordó rétegeknél 62 mm-től 170 mm vastagságig az ETICS esetén. Injektáló ragasztókkal kombinálva a rendszer betonhoz és falazathoz engedélyezett. Az engedélyek további biztonságot garantálnak. Az önmetsző, üvegszál-erősítésű kónusz a speciális szerszám nélküli szerelés közben a vakolaton át belemaródik a hőszigetelő anyagba. Ezáltal idő és költség takarítható meg. A TherMax fokozatmentesen állítható az egyenetlen felületű rögzítési alapoknál. A rendszerrel tömör- és üreges téglába, betonba, pórusbetonba nagy terheket, például napellenzőket, légkondicionáló berendezéseket és szatelit antennákat rögzíthetünk.
CAD
A fischer Zykon pontmegfogásos rögzítőelemmel (FZP-G) olyan pontmegfogásos üvegrögzítés hozható létre, amelynél a furat nem hatol át az üvegen. Az FZP-G-Z egy rozsdamentes acélból készült hátsókúpos pontmegfogásos rögzítőelem, amelynek részei egy kúpos csavar, egy terpesztőhüvely, egy műanyag sapka, egy alátét és egy rögzítőanya. A fischer FZP-G-Z kétféle változatban érhető el: edzett biztonsági üvegekhez (ESG vagy ESG-H) és rétegelt biztonsági üvegekhez (VSG). Az üvegtáblák zománcozhatók vagy fóliázhatók, de szolgálhatnak laminált napelemek hordozófelületeként is.
Termékismertető
Rejtett rögzítési megoldás vékony homlokzati panelekhez, úgymint HPL, szálcement és sima felületű lapok. Alkalmazható homlokzati háttérszerkezettel vagy más egyéb elemekkel.
