Belimo hőmennyiségmérők

A Belimo hőmennyiségmérők rendelkeznek az európai 2014/32/EU (MID) irányelv szerinti típusengedéllyel, melynek köszönhetően számlázási célokra hitelesített adatokat szolgáltatnak, így azok felhasználhatók a bérlők felé történő közvetlen számlázásra. Megbízhatóan mérik a fogyasztást még akkor is, ha glikol van a vízben. Automatikusan és folyamatosan mérik a folyadék glikoltartalmát, kompenzálják azt, és ezáltal megbízható ultrahangos térfogatáram-mérést biztosítanak.

  • beépíthető a visszatérő vagy előremenő vezetékbe
  • elérhető MID/EN 1434 engedéllyel vagy engedély nélküli változatban
  • használható: fűtési vagy hűtési energiamérőként; kombinált fűtési és hűtési mérőként

Letöltések

Belimo hőmennyiségmérők - részletes termékismertető

Belimo hőmennyiségmérők

pdf 5.9 MB angol
részletes termékismertető

Belimo 22PE-1U.. hőmennyiségmérők - műszaki adatlap

Belimo 22PE-1U.. hőmennyiségmérők

pdf 4.3 MB
műszaki adatlap

Belimo 22PEM-1U.. hőmennyiségmérők - műszaki adatlap

Belimo 22PEM-1U.. hőmennyiségmérők

pdf 3.7 MB
műszaki adatlap


Nem találta meg, amit keres?

Dokumentum igénylése

Műszaki adatok

Belimo hőmennyiségmérők

bemeneti névleges feszültség [V]

bemeneti névleges feszültség [V]

24 AC/DC

elhelyezés / beépítés / felhasználás helye

elhelyezés / beépítés / felhasználás helye

csővezetékben

funkció / felhasználás célja

funkció / felhasználás célja

áramlás és hőmérséklet mérése

kommunikáció

kommunikáció

BACnet; Modbus; MP-Bus

közeg

közeg

hideg és meleg víz; glikolos víz (max. 50%-os arányban)

közeghőmérséklet [°C]

közeghőmérséklet [°C]

0...120 (PEM); -20...120 (PE)

megfelelőség

megfelelőség

EN 1434/MID engedély

névleges átmérő (DN) [mm]

névleges átmérő (DN) [mm]

15; 20; 25; 32; 40; 50

Áttekintés

A Belimo hőmennyiségmérők egyetlen eszközben egyesítik a beépített energiamérést és az IoT alapú számlázást. Zökkenőmentes és közvetlen integrációt kínálnak az épületfelügyeleti vagy az IoT alapú felügyeleti rendszerekhez, IoT alapú felügyelettel, teljesítménynövelő eszközökkel és számlázási adatokkal. A teljesítményfunkciók egyesítésével időt és pénzt takarít meg.

Belimo hőmennyiségmérők
Belimo hőmennyiségmérők

A Belimo hitelesített hőmennyiségmérők megfelelnek az EN 1434 szabvány előírásainak, és rendelkeznek az európai mérőműszerekre vonatkozó 2014/32/EU (MID) irányelv szerinti típusengedéllyel. Számlázási célokra hitelesített adatokat szolgáltatnak, amelyek felhasználhatók a bérlők felé történő közvetlen számlázásra.

A hőmennyiségmérő készülékek elérhetők MID/EN 1434 engedély nélküli változatban is.

A Belimo hőmennyiségmérők megbízhatóan mérik a fogyasztást még akkor is, ha glikol van a vízben. Automatikusan és folyamatosan mérik a folyadék glikoltartalmát, kompenzálják azt, és ezáltal megbízható ultrahangos térfogatáram-mérést biztosítanak.

A hőmennyiségmérőket többféle alkalmazásra tervezték, azaz használhatók fűtési vagy hűtési energiamérőként és kombinált fűtési és hűtési mérőként. Beépíthetők a rendszer visszatérő és előremenő vezetékébe is.

A szelep alkalmazását és a beépítési helyzetét a beépítés során egyszerűen meghatározható egy okostelefon és a Belimo Assistant mobilalkalmazás, vagy egy laptop és a beépített webkiszolgáló segítségével.

Termékjellemzők:

  • Hitelesített mérés, MID engedély
  • Digitálisan támogatott munkafolyamatok
  • IoT alapú számlázás
  • Feszültségátvitel Etherneten (PoE)
  • Egyszerű integráció
  • Glikolmérés és -kompenzáció

Moduláris kialakítás

A gyors mérőcsere érdekében a hőmennyiségmérő két részből épül fel:

  • Alsó rész: érzékelőmodul és a hozzá csatlakoztatott hőmérséklet érzékelő, ez a rész tartalmazza a számolóegységet és a mérőrendszert is.
  • Felső rész: logikai modul, amely összeköti a hőmennyiségmérőt a tápellátással és biztosítja a buszt és az NFC kommunikációs interfészt.

A logikai modul könnyen leválasztható (az összes kábelt csatlakoztatva marad), így az alsó érzékelő modul egyszerűen cserélhető. Ezt követően a logikai modul újra visszakapcsolásra kerül. Nincs szükség a kábelek újbóli csatlakoztatására vagy a mérő rendszerbe való ismételt beillesztésére.


Moduláris kialakítás a gyors mérőcseréhez
Belimo hőmennyiségmérők - moduláris kialakítás
Kapcsolódó hírek
Belimo ügyfélspecifikus megoldások
Belimo ügyfélspecifikus megoldások
Alkalmazásukkal jelentősen csökkenthető a beszerelés és beüzemelés ideje és költsége
Belimo ügyfélspecifikus megoldások

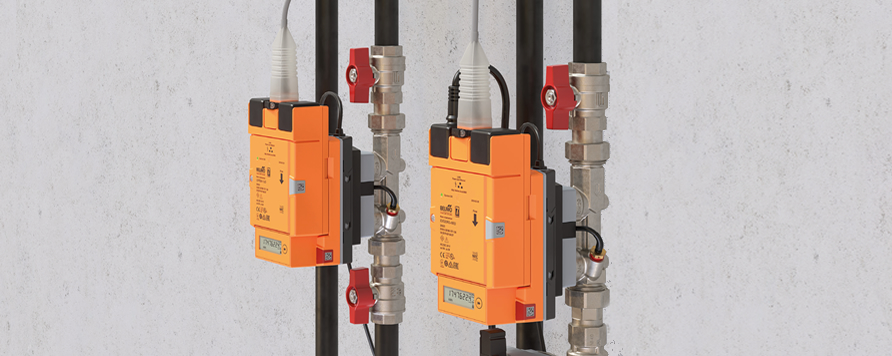

Új hőmennyiségmérők a Belimo-tól
