WICONA

WICLINE 75 MAX ablakrendszer

Red Dot Design díjas hőhídmentes alumínium ablakrendszer 3 rétegű hőszigetelő üvegezéssel, rejtett szárnnyal, rejtett kilinccsel. Az alkalmazott típus, háromkamrás hőhídmentes profilrendszer. A tokok beépítési mélysége 75 mm, a szárnyprofilok mérete 95 mm. A szárny kívülről nem látszik, így csukott állapotban a nyíló és a fix mezők egységes megjelenésűek.

Letöltések

WICLINE 75 MAX ablakrendszer - műszaki adatlap

műszaki adatlap

pdf 519.8 kB angol
WICLINE 75 MAX ablakrendszer

WICLINE 75 MAX ablakrendszer - részletes termékismertető

részletes termékismertető

pdf 26.9 MB angol, német
WICLINE 75 MAX ablakrendszer

WICONA alumínium ablakrendszerek - tervezési segédlet

tervezési segédlet

pdf 77.4 MB angol, német
WICONA alumínium ablakrendszerek

WICTIP Design Manual - WICLINE 75 MAX ablakrendszer (regisztráció kötees) - Webalkalmazás

Webalkalmazás

WICTIP Design Manual - WICLINE 75 MAX ablakrendszer (regisztráció kötees)

WICTIP statikai és hőtechnikai kalkulátor (regisztráció köteles) - Webalkalmazás

Webalkalmazás

WICTIP statikai és hőtechnikai kalkulátor (regisztráció köteles)

WICONA BIM elem könyvtár (regisztráció köteles) - BIM fájl

BIM fájl

WICONA BIM elem könyvtár (regisztráció köteles)

WIC3D BIM elem tervező szoftver (regisztráció köteles) - Szoftver

Szoftver

WIC3D BIM elem tervező szoftver (regisztráció köteles)


Nem találta meg, amit keres?

Dokumentum igénylése

Műszaki adatok

WICLINE 75 MAX

hőátbocsátási tényező: teljes ablak (Uw) [W/m²·K]

hőátbocsátási tényező: teljes ablak (Uw) [W/m²·K]

1,1 (üvegezéstől és kialakítástól függően)

hőátbocsátási tényező: üvegezés (Ug) [W/m²·K]

hőátbocsátási tényező: üvegezés (Ug) [W/m²·K]

0,6

méretek, A×B [mm]

méretek, A×B [mm]

max. 1400-2250

profilmélység [mm]

profilmélység [mm]

75

WICLINE 75 MAX - Rejtett szárny, rejtett kilincs

A WICLINE 75 MAX új rejtett szárnyprofiljának köszönhetően a fix és nyíló mezők kívülről teljesen egyformák lesznek. A rejtett pántoknak és vasalatoknak, valamint a rejtett kilincsnek köszönhetően a WICLINE 75 MAX ablakrendszer belülről is teljesen letisztult, egységes megjelenést biztosít.

A "MAX" megnevezés egyszerre utal az innovatív megoldásra, a harmonikus megjelenésre, a nagyobb bejutó fénymennyiségre, valamint arra, hogy a rendszer kiemelkedően nagy mennyiségben tartalmaz újrahasznosított összetevőket.

WICLINE 75 MAX - Rejtett szárny, rejtett kilincs
WICLINE 75 MAX ablakrendszer

Műszaki jellemzők

Profiltechnika:

  • Tokmélység: 75 mm
  • Tok falcmérete: 44 mm
  • A rendszer teljes beépítési mélysége: 95 mm
  • Szárnyszélesség: max. 1400 mm
  • Szárnymagasság: max. 2250 mm

Profil látszó szélessége:

  • Tokprofilok: 74 mm
  • Osztóbordák: 70 mm
  • Szárnyprofilok (rejtett): belül 57 mm

Kialakítás:

  • Nyíló
  • Nyíló-bukó
  • Bukó
  • Bukó-nyíló

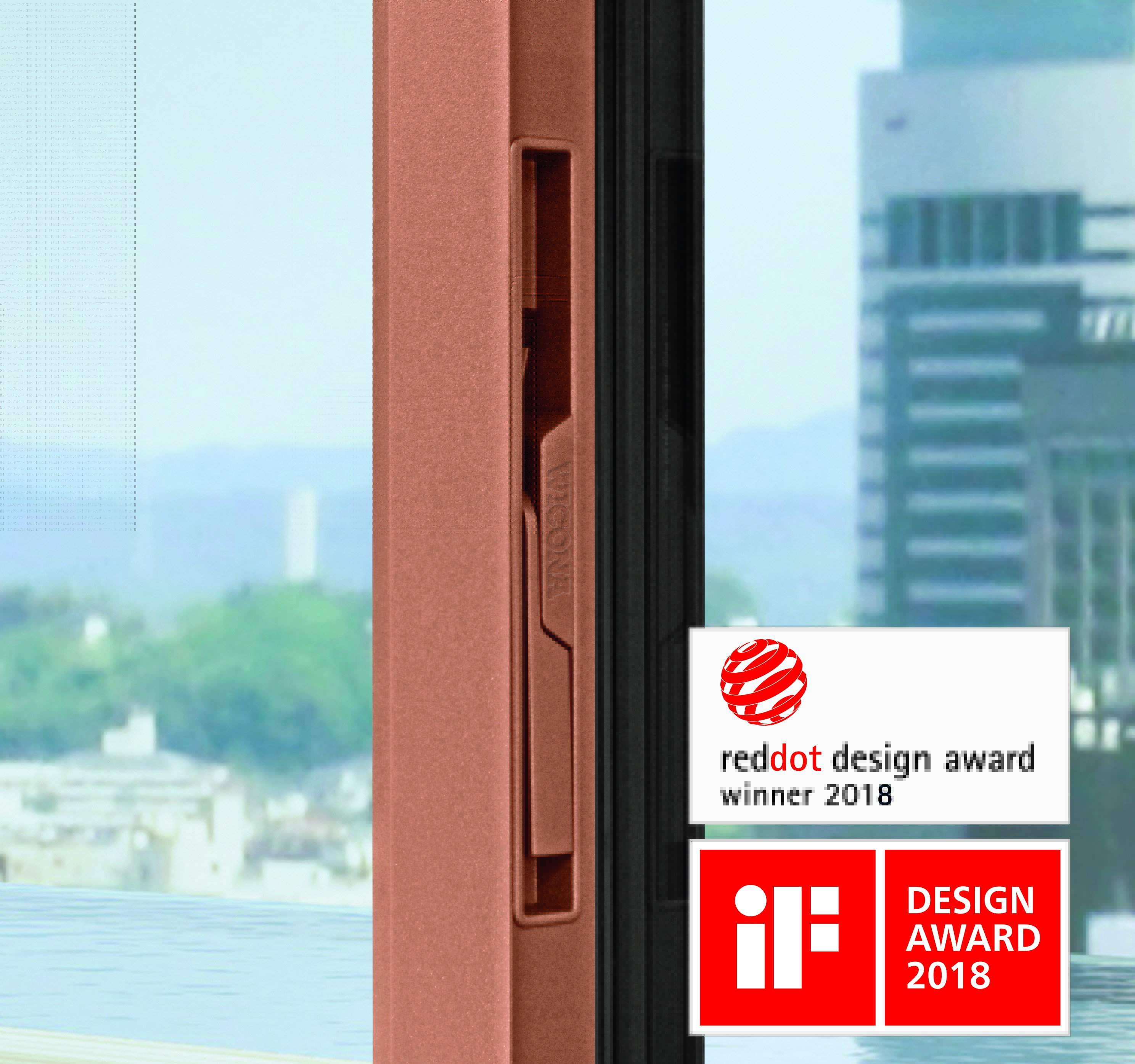

A szárnyba rejtett ablakkilincs hozzájárul az ablak harmonikusabb megjelenéséhez.
Az innovatív ötletet az iF DESIGN AWARD 2018 és a Red Dot Design AWARD 2018 nemzetközi bírái is díjjal jutalmazták.

Szárnyba rejtett ablakkilincs
WICLINE 75 MAX ablakrendszer
Kapcsolódó hírek

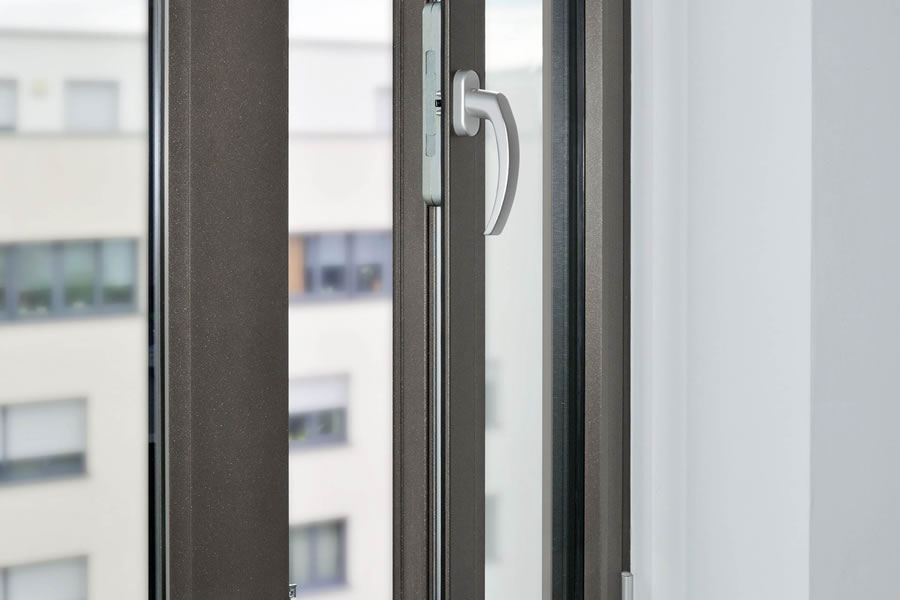

WICSTAR nyitáshatároló vasalat
