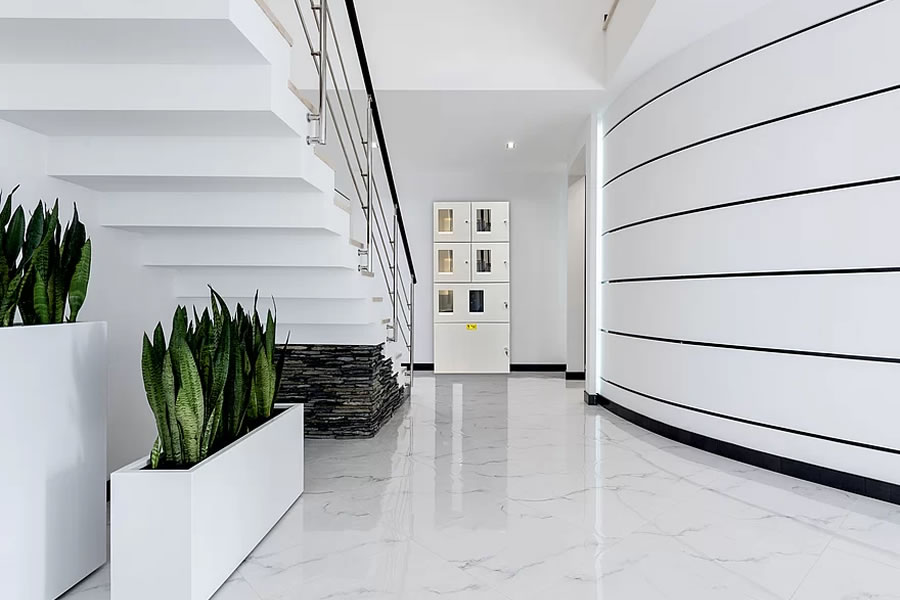

Schrack Technik rendszerengedélyes csoportos fogyasztásmérő szekrények

10 kép Schrack Technik rendszerengedélyes csoportos fogyasztásmérő szekrények
Galéria
Schrack Technik rendszerengedélyes csoportos fogyasztásmérő szekrények

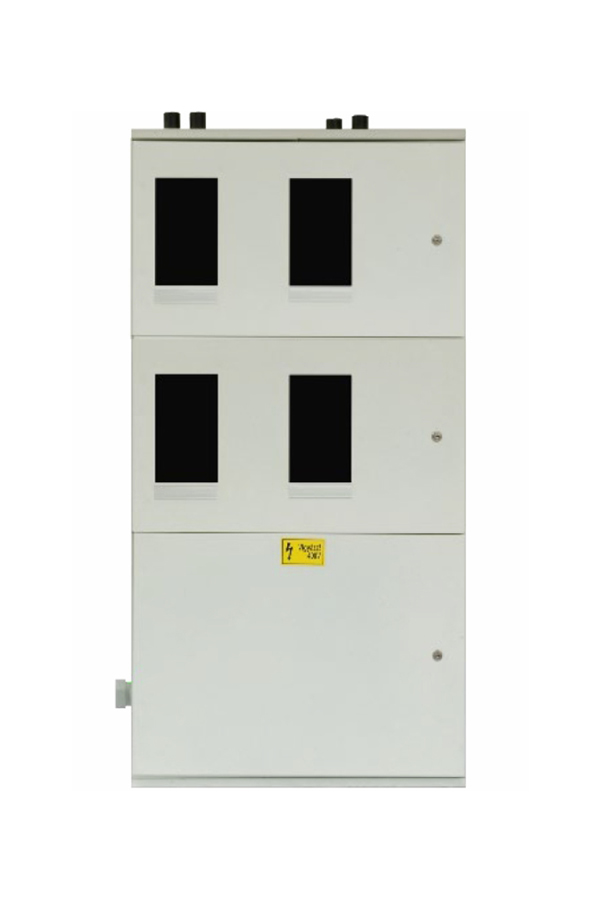

10 kép Mérőszekrény 2 mindennapszaki+vezérelt mérőhely, fehér (Rendelési szám #: HUCS0002-A)
Galéria
Mérőszekrény 2 mindennapszaki+vezérelt mérőhely, fehér (Rendelési szám #: HUCS0002-A)

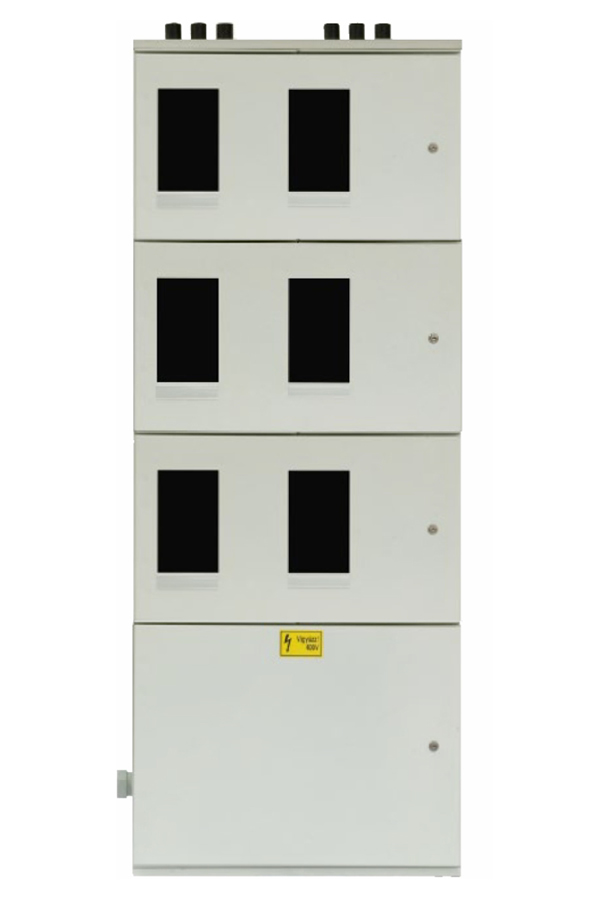

10 kép Mérőszekrény 3 mindennapszaki+vezérelt mérőhely, fehér (Rendelési szám #: HUCS0003-A)
Galéria
Mérőszekrény 3 mindennapszaki+vezérelt mérőhely, fehér (Rendelési szám #: HUCS0003-A)

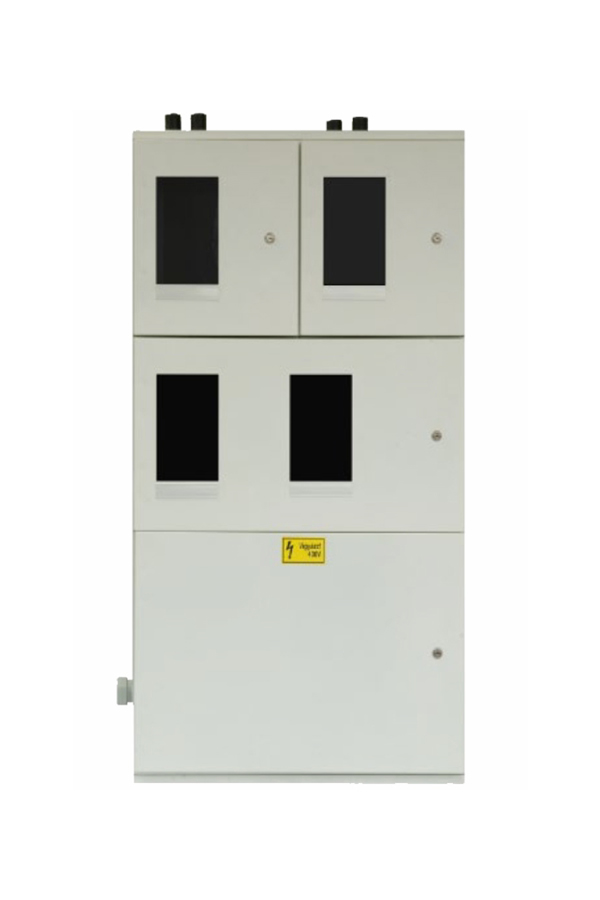

10 kép Mérőszekrény 3 vegyes mérőhely, fehér (Rendelési szám #: HUCS2001-A)
Galéria
Mérőszekrény 3 vegyes mérőhely, fehér (Rendelési szám #: HUCS2001-A)

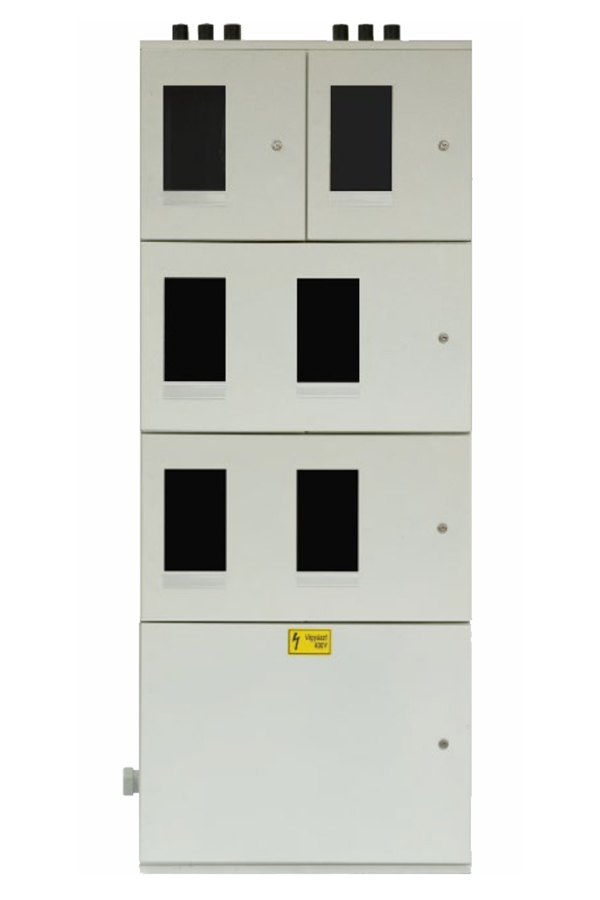

10 kép Mérőszekrény 4 vegyes mérőhely, fehér (Rendelési szám #: HUCS2002-A)
Galéria
Mérőszekrény 4 vegyes mérőhely, fehér (Rendelési szám #: HUCS2002-A)

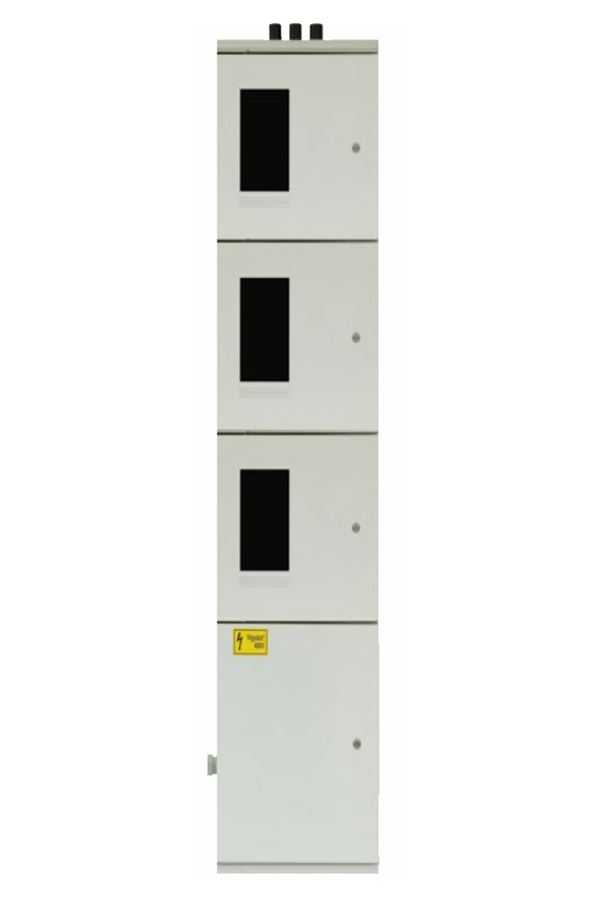

10 kép Mérőszekrény 3 mindennapszaki mérőhely, fehér (Rendelési szám #: HUCS3000-A)
Galéria
Mérőszekrény 3 mindennapszaki mérőhely, fehér (Rendelési szám #: HUCS3000-A)

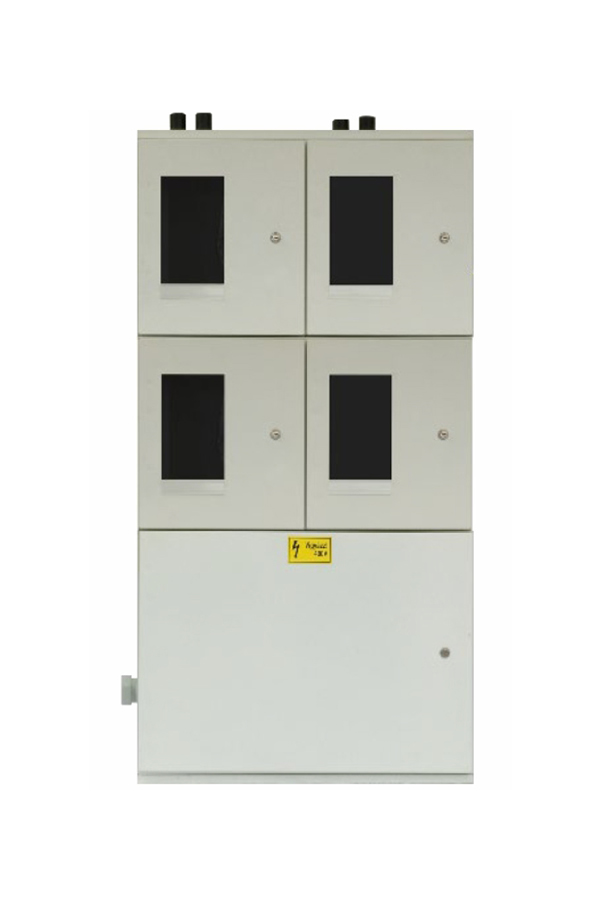

10 kép Mérőszekrény 4 mindennapszaki mérőhely, fehér (Rendelési szám #: HUCS4000-A)
Galéria
Mérőszekrény 4 mindennapszaki mérőhely, fehér (Rendelési szám #: HUCS4000-A)

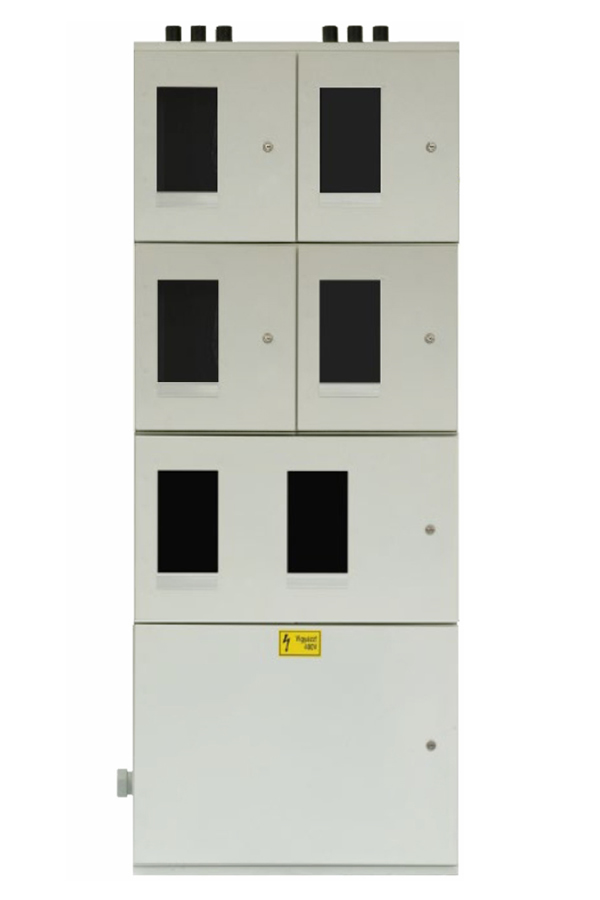

10 kép Mérőszekrény 5 vegyes mérőhely, fehér (Rendelési szám #: HUCS4001-A)
Galéria
Mérőszekrény 5 vegyes mérőhely, fehér (Rendelési szám #: HUCS4001-A)

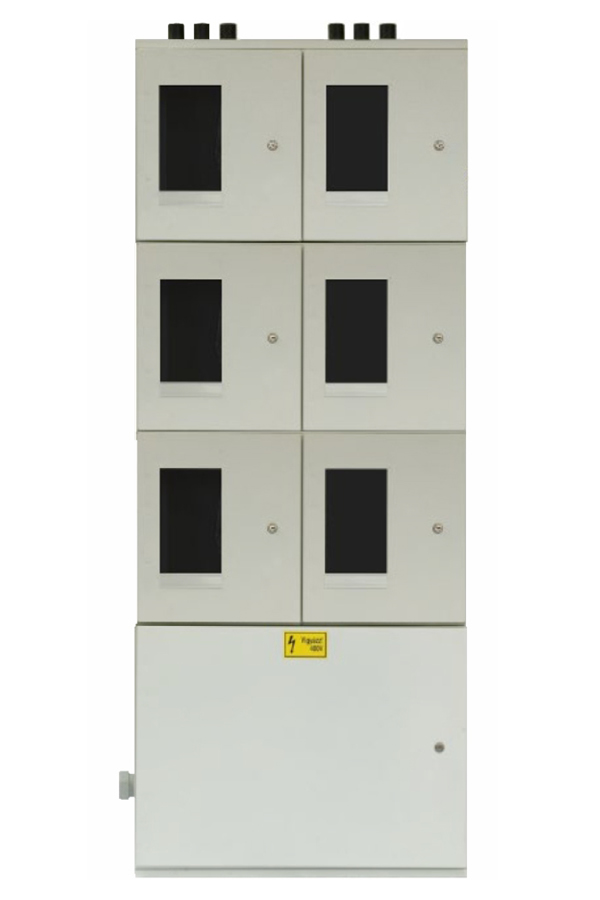

10 kép Mérőszekrény 6 mindennapszaki mérőhely, fehér (Rendelési szám #: HUCS6000-A)
Galéria
Mérőszekrény 6 mindennapszaki mérőhely, fehér (Rendelési szám #: HUCS6000-A)
10 kép Schrack Technik rendszerengedélyes csoportos fogyasztásmérő szekrények
Galéria
Schrack Technik rendszerengedélyes csoportos fogyasztásmérő szekrények

A Schrack Technik áramszolgáltatói rendszerengedéllyel rendelkező csoportos fogyasztásmérő szekrényei esetében a teljes rendszert összeszerelve, összevezetékezve kapható meg, csak a betáplálásról kell gondoskodni. A telepítést követően be kell kötni a felszálló fővezetéket és a mért vezetékeket, valamint beépíteni az áramszolgáltatói készülékeket (fogyasztásmérők, vezérlők, kismegszakítók). 2021. október 15. után már csak az új, áramszolgáltatói követelményeknek megfelelő fogyasztásmérőhelyek tervezhetők és engedélyeztethetők.

  • a telepítéshez nincs szükség tartószerkezetre
  • nem kell a méretlen vezetéknek külön csatornarendszert kiépíteni
  • nem kell külön méretlen kábel fogadó és elosztó részt kialakítani

Letöltések

Schrack Technik rendszerengedélyes csoportos fogyasztásmérő szekrények - részletes termékismertető

részletes termékismertető

pdf 7.5 MB
Schrack Technik rendszerengedélyes csoportos fogyasztásmérő szekrények

Schrack Modul csoportos fogyasztásmérőhely család tervezési segédlet - tervezési segédlet

tervezési segédlet

pdf 386.4 kB
Schrack Modul csoportos fogyasztásmérőhely család tervezési segédlet

Rendszerengedélyes csoportos fogyasztásmérő szekrények - CAD fájl

CAD fájl

dwg 1.3 MB
Rendszerengedélyes csoportos fogyasztásmérő szekrények


Nem találta meg, amit keres?

Dokumentum igénylése

Műszaki adatok

CS3M CS4M CS6M CS2(M+V) CS3(M+V) CS2M/1(M+V) CS2M/2(M+V) CS4M/1(M+V)

elhelyezés / beépítés / felhasználás helye

elhelyezés / beépítés / felhasználás helye

felületre szerelt

elhelyezés / beépítés / felhasználás helye

felületre szerelt

elhelyezés / beépítés / felhasználás helye

felületre szerelt

elhelyezés / beépítés / felhasználás helye

felületre szerelt

elhelyezés / beépítés / felhasználás helye

felületre szerelt

elhelyezés / beépítés / felhasználás helye

felületre szerelt

elhelyezés / beépítés / felhasználás helye

felületre szerelt

elhelyezés / beépítés / felhasználás helye

felületre szerelt

érintésvédelmi osztály

érintésvédelmi osztály

I

érintésvédelmi osztály

I

érintésvédelmi osztály

I

érintésvédelmi osztály

I

érintésvédelmi osztály

I

érintésvédelmi osztály

I

érintésvédelmi osztály

I

érintésvédelmi osztály

I

IK védettség

IK védettség

IK08

IK védettség

IK08

IK védettség

IK08

IK védettség

IK08

IK védettség

IK08

IK védettség

IK08

IK védettség

IK08

IK védettség

IK08

kivitel / típus

kivitel / típus

beltéri (B)

kivitel / típus

beltéri (B)

kivitel / típus

beltéri (B)

kivitel / típus

beltéri (B)

kivitel / típus

beltéri (B)

kivitel / típus

beltéri (B)

kivitel / típus

beltéri (B)

kivitel / típus

beltéri (B)

környezeti hőmérséklet [°C]

környezeti hőmérséklet [°C]

max. +40;
max. +35 (24 órás átlag);
min. +5

környezeti hőmérséklet [°C]

max. +40;
max. +35 (24 órás átlag);
min. +5

környezeti hőmérséklet [°C]

max. +40;
max. +35 (24 órás átlag);
min. +5

környezeti hőmérséklet [°C]

max. +40;
max. +35 (24 órás átlag);
min. +5

környezeti hőmérséklet [°C]

max. +40;
max. +35 (24 órás átlag);
min. +5

környezeti hőmérséklet [°C]

max. +40;
max. +35 (24 órás átlag);
min. +5

környezeti hőmérséklet [°C]

max. +40;
max. +35 (24 órás átlag);
min. +5

környezeti hőmérséklet [°C]

max. +40;
max. +35 (24 órás átlag);
min. +5

méret - magasság (h) [mm]

méret - magasság (h) [mm]

1910

méret - magasság (h) [mm]

1480

méret - magasság (h) [mm]

1910

méret - magasság (h) [mm]

1480

méret - magasság (h) [mm]

1910

méret - magasság (h) [mm]

1480

méret - magasság (h) [mm]

1910

méret - magasság (h) [mm]

1910

méret - mélység (d) [mm]

méret - mélység (d) [mm]

298

méret - mélység (d) [mm]

298

méret - mélység (d) [mm]

298

méret - mélység (d) [mm]

298

méret - mélység (d) [mm]

298

méret - mélység (d) [mm]

298

méret - mélység (d) [mm]

298

méret - mélység (d) [mm]

298

méret - szélesség (w) [mm]

méret - szélesség (w) [mm]

380

méret - szélesség (w) [mm]

752

méret - szélesség (w) [mm]

752

méret - szélesség (w) [mm]

752

méret - szélesség (w) [mm]

752

méret - szélesség (w) [mm]

752

méret - szélesség (w) [mm]

752

méret - szélesség (w) [mm]

752

névleges áram (In) [A]

névleges áram (In) [A]

100

névleges áram (In) [A]

150; 200

névleges áram (In) [A]

150; 200

névleges áram (In) [A]

150; 200

névleges áram (In) [A]

150; 200

névleges áram (In) [A]

150; 200

névleges áram (In) [A]

150; 200

névleges áram (In) [A]

150; 200

védettség

védettség

IP44

védettség

IP44

védettség

IP44

védettség

IP44

védettség

IP44

védettség

IP44

védettség

IP44

védettség

IP44
