Schneider Electric Hungária Villamossági Zrt.

Acti 9 kommunikációs rendszer

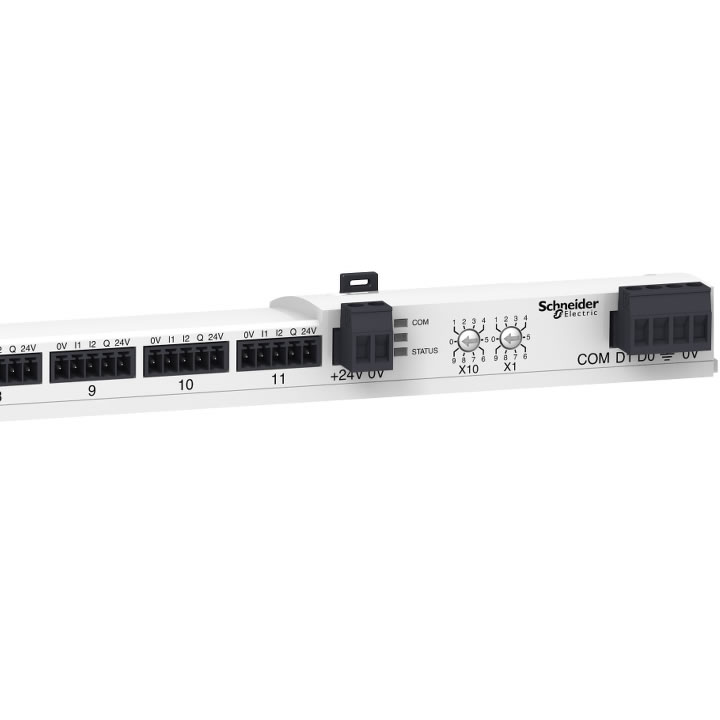

A Smartlink adatokat továbbít Acti 9 készülékekről egy PLC-re vagy egy felügyeleti rendszerre Modbus soros kommunikációs hálózaton keresztül. A kommunikáció automatikusan alkalmazkodik a Modbus Master (PLC, felügyeleti eszköz) kommunikációs paramétereihez. Információt ad a megszakítók, áram-védőkapcsolók állapotáról (nyitott/zárt, kioldott, nyitási/zárási ciklusok száma, kioldási ciklusok száma). Kontaktorok, impulzusrelék esetén nyitási/zárási vezérlés, mutatja a nyitott/zárt állapotot, ciklusok számát. Távműködtetésű kismegszakító esetén nyitási/zárási vezérlés, mutatja a nyitott/zárt, kioldott állapotot, ciklusok számát. Mérőkészülékek esetén mutatja a mérési impulzusok számát, beállítható az impulzus érték (pl. kWh), fogyasztásbecslés. Minden adatot memória tárol el: ciklusok száma, fogyasztás, működési periódusok - még áramkimaradás esetén is. A Smartlink képes továbbá adatokat cserélni egy készülékkel, amely 24 VDC digitális bemenettel vagy kimenettel rendelkezik. Nem szükséges a csatlakoztatott készülékek külön konfigurációja.

Letöltések

Smartlink kommunikációs rendszer Ethernet és Modbus csatlakozással - részletes termékismertető

részletes termékismertető

pdf 1.0 MB angol
Smartlink kommunikációs rendszer Ethernet és Modbus csatlakozással

Smartlink kommunikációs rendszer Modbus csatlakozással - részletes termékismertető

részletes termékismertető

pdf 589.8 kB
Smartlink kommunikációs rendszer Modbus csatlakozással

Acti 9 Smartlink - 3D (stp) és 2D (dwf, dwg, dxf) rajzok - CAD fájl

CAD fájl

zip 25.8 MB
Acti 9 Smartlink - 3D (stp) és 2D (dwf, dwg, dxf) rajzok


Nem találta meg, amit keres?

Dokumentum igénylése

Műszaki adatok

Smartlink

átviteli sebesség [baud]

átviteli sebesség [baud]

9600…19200 (önbeállító)

bemeneti áramerősség [A]

bemeneti áramerősség [A]

1,5 A

bemeneti csatornák száma

bemeneti csatornák száma

11db 2-bemenetű csatorna

bemeneti névleges feszültség [V]

bemeneti névleges feszültség [V]

24 V DC ±20%

bemenet típusa

bemenet típusa

1 típusú áramgyűjtő (MSZ EN 61131-2)

kimeneti csatornák száma

kimeneti csatornák száma

11

kimenet típusa

kimenet típusa

24 V DC 0,1 A áramforrás

működési hőmérséklet [°C]

működési hőmérséklet [°C]

-25…+60 (függőleges felszerelés esetén);
+50 (korlátozva)

összekötő

összekötő

Modbus, RTU, RS485 soros csatlakozó
