Schneider Electric Hungária Villamossági Zrt.

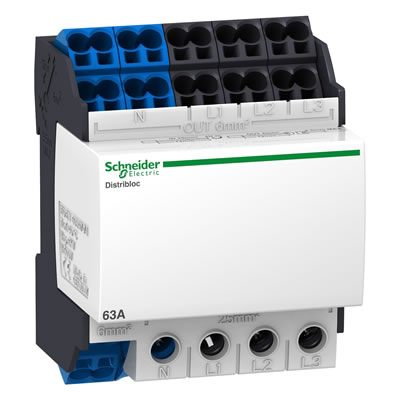

Installáció - Acti 9 moduláris elosztóblokkok

Installációs eszközök: gyűjtősínek (1P+N, 3P+N, 1P, 2P, 3P, 4P), nem darabolható gyűjtősín és kiegészítői (oldalsó takaró, fogtakaró, véglezáró, szigetelt csatlakozó, takarósapka, csatlakozó egyes- és kettős bekötés). Az elmenő vezetékek az előlapon csatlakoztathatók csavarozás nélkül (gyors rugós csatlakozás).

Letöltések

Installáció - iC60, iID, iSW-NA, C120, NG125, STI, DPN, C60H-DC, iSW gyűjtősínek, Distribloc 63 A, Distribloc 125 A, Multiclip 80 A elosztóblokkok - részletes termékismertető

részletes termékismertető

pdf 2.1 MB
Installáció - iC60, iID, iSW-NA, C120, NG125, STI, DPN, C60H-DC, iSW gyűjtősínek, Distribloc 63 A, Distribloc 125 A, Multiclip 80 A elosztóblokkok


Nem találta meg, amit keres?

Dokumentum igénylése

Műszaki adatok

Distribloc 63 A Distr5ibloc 125 A Multiclip 80 A

névleges működési hőmérséklet [°C]

névleges működési hőmérséklet [°C]

-25…+60

névleges működési hőmérséklet [°C]

-25…+60

névleges működési hőmérséklet [°C]

-25…+60

névleges szigetelési feszültség (Ui) [V AC]

névleges szigetelési feszültség (Ui) [V AC]

500 V AC

névleges szigetelési feszültség (Ui) [V AC]

750 V AC

névleges szigetelési feszültség (Ui) [V AC]

500 V AC

névleges üzemi feszültség (Ue) [V]

névleges üzemi feszültség (Ue) [V]

440 V AC

névleges üzemi feszültség (Ue) [V]

440 V AC

névleges üzemi feszültség (Ue) [V]

440 V AC

névleges üzemi frekvencia [Hz]

névleges üzemi frekvencia [Hz]

50/60

névleges üzemi frekvencia [Hz]

névleges üzemi frekvencia [Hz]

50/60

szélesség 9 mm-es modulméretben

szélesség 9 mm-es modulméretben

8

szélesség 9 mm-es modulméretben

12

szélesség 9 mm-es modulméretben

48

szennyeződési fokozat

szennyeződési fokozat

3

szennyeződési fokozat

szennyeződési fokozat

3

védettség

védettség

IP20

védettség

IPxxB

védettség

IP20
