Schneider Electric Hungária Villamossági Zrt.

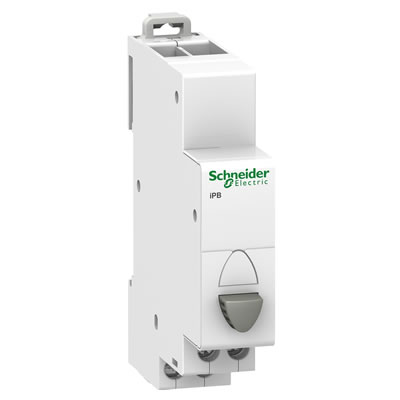

Acti 9 moduláris nyomógombok, váltókapcsolók

A nyomógombokat villamos áramkörök impulzus jellegű vezérlésére lehet használni, míg a váltókapcsolókat villamos áramkörök kézi működtetésére.

Letöltések

Helyi működtetés - Nyomógombok (iPB), váltókapcsolók (iSSW), választókapcsolók (iCMB, iCMD, iCMC, iCMV, iCMA) - részletes termékismertető

részletes termékismertető

pdf 1.7 MB
Helyi működtetés - Nyomógombok (iPB), váltókapcsolók (iSSW), választókapcsolók (iCMB, iCMD, iCMC, iCMV, iCMA)

Acti 9 iCM - 3D (stp) és 2D (dwf, dwg, dxf) rajzok - CAD fájl

CAD fájl

zip 2.9 MB
Acti 9 iCM - 3D (stp) és 2D (dwf, dwg, dxf) rajzok


Nem találta meg, amit keres?

Dokumentum igénylése

Műszaki adatok

iPB iSSW iCMB iCMD iCME iCMC iCMV iCMA

funkció / felhasználás célja

funkció / felhasználás célja

nyomógomb

funkció / felhasználás célja

váltókapcsoló

funkció / felhasználás célja

DIN sínes választókapcsoló

funkció / felhasználás célja

DIN sínes választókapcsoló

funkció / felhasználás célja

DIN sínes választókapcsoló

funkció / felhasználás célja

DIN sínes választókapcsoló

funkció / felhasználás célja

DIN sínes választókapcsoló

funkció / felhasználás célja

DIN sínes választókapcsoló

kivitel / típus

kivitel / típus

egyes; dupla;
egyes+LED jelzőfény

kivitel / típus

kétállású; háromállású

kivitel / típus

kétpólusú 0 pozícióval

kivitel / típus

négyállású

kivitel / típus

kétállású elektronikus
áramkörökhöz

kivitel / típus

kétállású kulcsos

kivitel / típus

hétállású voltmérő

kivitel / típus

négyállású árammérő

névleges működési hőmérséklet [°C]

névleges működési hőmérséklet [°C]

-35…+70

névleges működési hőmérséklet [°C]

-20…+50

névleges működési hőmérséklet [°C]

-20…+55

névleges működési hőmérséklet [°C]

-20…+55

névleges működési hőmérséklet [°C]

-20…+55

névleges működési hőmérséklet [°C]

-20…+55

névleges működési hőmérséklet [°C]

-20…+55

névleges működési hőmérséklet [°C]

-20…+55

névleges üzemi feszültség (Ue) [V]

névleges üzemi feszültség (Ue) [V]

250

névleges üzemi feszültség (Ue) [V]

250

névleges üzemi feszültség (Ue) [V]

415

névleges üzemi feszültség (Ue) [V]

415

névleges üzemi feszültség (Ue) [V]

névleges üzemi feszültség (Ue) [V]

415

névleges üzemi feszültség (Ue) [V]

415

névleges üzemi feszültség (Ue) [V]

415

névleges üzemi frekvencia [Hz]

névleges üzemi frekvencia [Hz]

névleges üzemi frekvencia [Hz]

névleges üzemi frekvencia [Hz]

50/60

névleges üzemi frekvencia [Hz]

50/60

névleges üzemi frekvencia [Hz]

50/60

névleges üzemi frekvencia [Hz]

50/60

névleges üzemi frekvencia [Hz]

50/60

névleges üzemi frekvencia [Hz]

szélesség 9 mm-es modulméretben

szélesség 9 mm-es modulméretben

2

szélesség 9 mm-es modulméretben

2; 4

szélesség 9 mm-es modulméretben

4

szélesség 9 mm-es modulméretben

4

szélesség 9 mm-es modulméretben

4

szélesség 9 mm-es modulméretben

4

szélesség 9 mm-es modulméretben

4

szélesség 9 mm-es modulméretben

4

szennyeződési fokozat

szennyeződési fokozat

3

szennyeződési fokozat

3

szennyeződési fokozat

szennyeződési fokozat

szennyeződési fokozat

szennyeződési fokozat

szennyeződési fokozat

szennyeződési fokozat

védettség

védettség

védettség

védettség

IP20

védettség

IP20

védettség

IP20

védettség

IP20

védettség

IP20

védettség

IP20
