RAUPIANO PLUS hangcsillapított lefolyórendszer

Galéria

Zaj a lefolyócsövekben

A lefolyócsövekben keletkező zaj két komponensből áll: léghangból és testhangból. Léghangról akkor beszélünk, ha egy zajforrás által keltett hang közvetlenül a levegő közvetítésével jut el az emberhez. Testhang esetében a hangterjedés egy szilárd tárgyon keresztül történik, amely léghangként terjed tovább. A szennyvízelvezető rendszerekben mind a léghang, mind a testhang zajforrást jelent.

Léghangok csillapítása

A léghangok csökkentésében meghatározó szerepet játszik a cső tömege, amely lehet egy-, két- vagy háromrétegű is. A zajcsillapításban meghatározó ásványi erősítésű rétegek sűrűsége 1,0 -1,9 g/cm³ között változik. A különbség természetesen a csillapítóhatásban is jelentkezik. Egy átlagos, nem hangszigetelt PP cső sűrűsége 0,95 g/cm³. A zajelnyelő töltőanyagok és a megnövelt súly együttesen biztosítják a léghang csökkentését.
A töltőanyagon túl fontos az ívek falvastagságának növelése is az irányváltás helyén, ami további zajcsökkentést eredményez.

Testhangok csillapítása

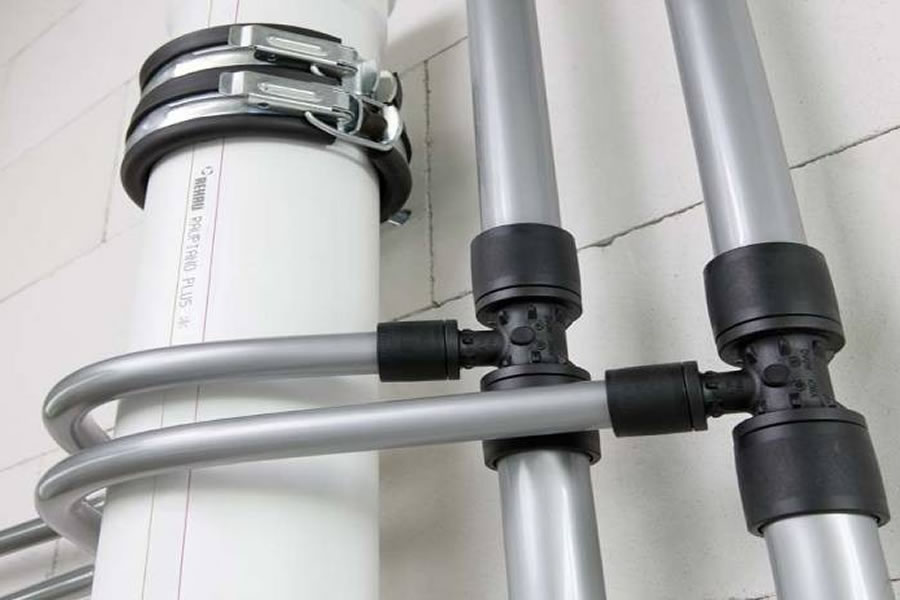

Az áramló közeg rezgésbe hozza a csövet és a rögzítő bilincsen keresztül ez a rezgés, a testhang átadódik az épületszerkezetnek. Az átterjedő hang csökkentésének leghatékonyabb megoldása a kettős bilincseléssel kialakított csőrögzítés. A hangcsillapított lefolyócsőrendszer fontos eleme a hozzá tartozó rögzítéstechnika, tehát a rendszer része a cső és az idom mellett.

Hatékony zajcsillapítás csak a léghangok és a testhangok együttes csillapításával érhető el.

Galéria

Többrétegű technológia a jelentős zajszint csökkenésért

A RAUPIANO PLUS hangcsillapított, háromrétegű, polipropilén lefolyóvezeték. A cső rendkívül merev középső rétege zajelnyelő ásványi töltőanyagokkal kombinálva 1,9 g/cm³ sűrűségű.

A lefolyócső felépítése:

• kopásálló, kiváló csúszási tulajdonságú PP belső réteg
• nagy merevségű, ásványi erősítésű PP középső réteg
• ütésálló PP külső réteg



Kiszellőztető ív a másodlagos kiszellőztetéshez

Az épületek szennyvíz hálózatának kialakítására az MSZ EN 12056 1-5 szabvány az irányadó, amely részletesen tartalmazza a kialakításra, méretezésre vonatkozó előírásokat. A szabvány a rendszer kialakítást négy csoportba sorolja az ejtővezetékek száma és az ágvezetékek kialakítása, töltési foka függvényében. Meghatározó szempont a csőhálózatban kialakuló nyomás, ennek érdekében szükséges a kiszellőztetés. A szabvány és a kialakult gyakorlat ezt az úgynevezett elsődleges és másodlagos kiszellőztető vezetékkel biztosítja.

A RAUPIANO PLUS nemcsak műszakilag, hanem gazdaságilag is minden esetben előnyös megoldás a családi háztól a nagy létesítményig. A RAUPIANO PLUS akár harmadával csökkenti az anyagköltségeket az SML öntöttvas és a PVC vagy PP műanyag csövekből álló klasszikus kombinációval szemben.
