Letöltések

CLIP-FLEX karmantyú helyi hőellátó rendszerekhez - szerelési útmutató

szerelési útmutató

pdf 3.8 MB
CLIP-FLEX karmantyú helyi hőellátó rendszerekhez


Nem találta meg, amit keres?

Dokumentum igénylése

REHAU CLIP-FLEX félhéj helyi hőellátó rendszerekhez

A CLIP-FLEX félhéjakhoz olyan gömbcsukló funkciót fejlesztettek ki, amely akár 22,5°-os, extra nagyságú szögeltérésekkel is megbirkózik. A beépített EPDM tömítő rendszer biztosítja a különböző REHAU csőtípusok és csőátmérők egyszerű kombinálhatóságát – külön tömítőgyűrűk nélkül.

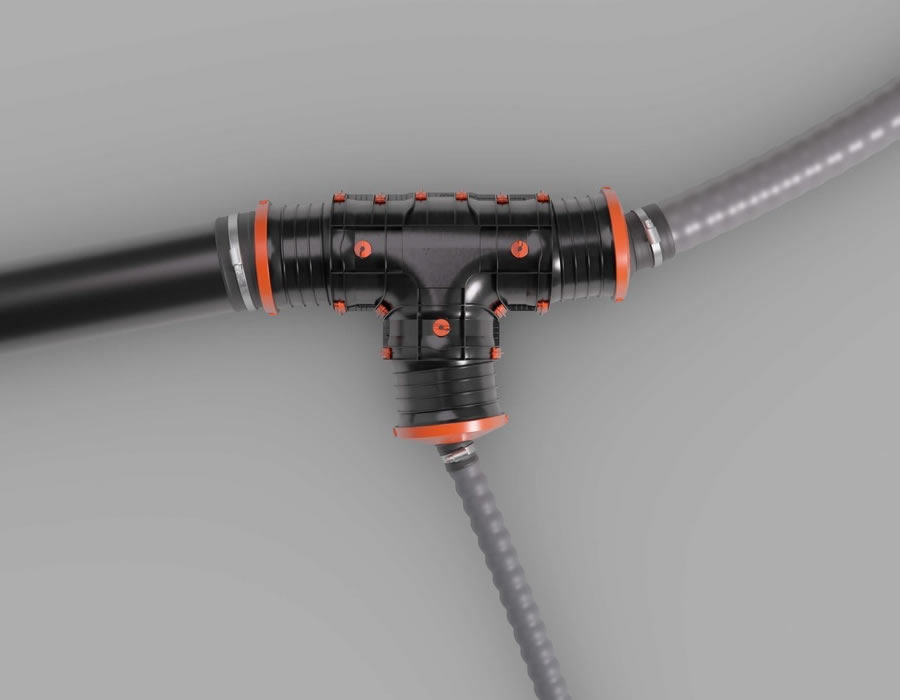

Akár 22,5° szögeltérés minden irányban
Akár 22,5° szögeltérés minden irányban

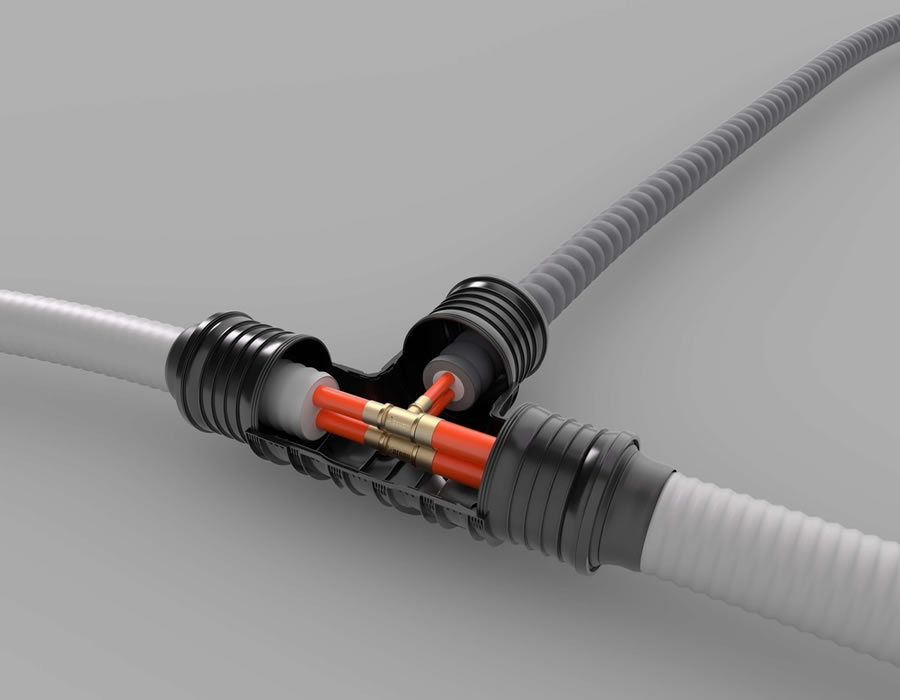

Az új CLIP-FLEX félhéj 30%-kal kisebb szállítási és tárolási térfogatot igényel, ugyanakkor akár 20%-kal több helyet biztosít az idomok és az összeszerelés számára. Ezt a kompakt félhéj-kialakítás és a beépített csatlakozócsonkok kombinációja teszi lehetővé. Univerzálisan használható, hiszen minden REHAU helyi hőellátó rendszerben alkalmazott csőhöz illeszkedik 90 és 250 mm között. Az új elemkombinációk révén több a szabad hely, ami további alkalmazási lehetőségeket biztosít – összességében a telepítés jelentősen egyszerűsödik.

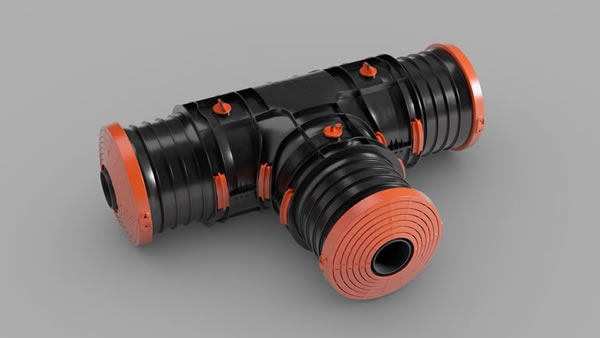

CLIP-FLEX karmantyú helyi hőellátó rendszerekhez
CLIP-FLEX karmantyú helyi hőellátó rendszerekhez

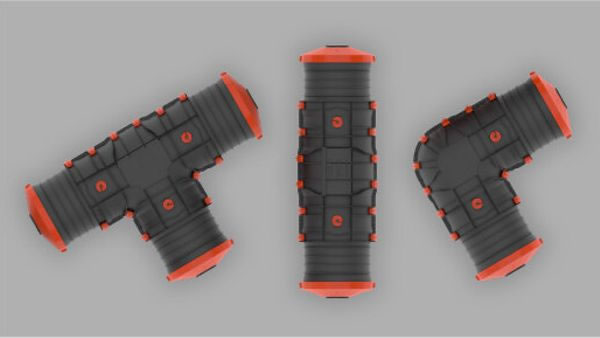

A karmantyú háromféle kivitelben (T/I/L) és kétféle átmérő méretben kapható (90-150 mm, 90-250 mm). Nem minden optimalizálás látható szabad szemmel: a megnövelt tömítettség most már akár 0,3 bar nyomásnak is ellenáll – nagyobb rugalmasság mellett. A titok a precíziós fröccsöntésen alapuló, moduláris kialakítás.

Előnyök:

Építtetők és fűtési hálózatok üzemeltetői számára
A félhéj minden REHAU helyi hőellátó rendszerben alkalmazott csőhöz illeszkedik 90 és 250 mm között.

Tervezők számára
Nem számít, milyen trükkös vonalvezetésre van szükség, az új CLIP-FLEX félhéjjal maximálisan igazodik a tervekhez. Az egyszerűségnek köszönhetően a félreértések az építkezésen dolgozó csapattal gyakorlatilag kizártak. Ha mégis kérdés merül fel, a REHAU szakértői a projekt teljes időtartama alatt készséggel állnak rendelkezésre.

Kivitelezők és mélyépítők számára
A CLIP-FLEX félhéjat úgy alakították ki, hogy a lehető legrugalmasabb legyen. Egy nagy méretű T-félhéj beépítése általában mindössze 45 percet vesz igénybe, és nincs szükség hozzá speciális szerszámra. A CLIP-FLEX segítségével a bonyolult csőcsatlakozások is könnyedén megvalósíthatóak. A kompakt csomagolási méretnek köszönhetően az egész készletnek akár 30%-kal kisebb szállítási és raktározási hely is elég.

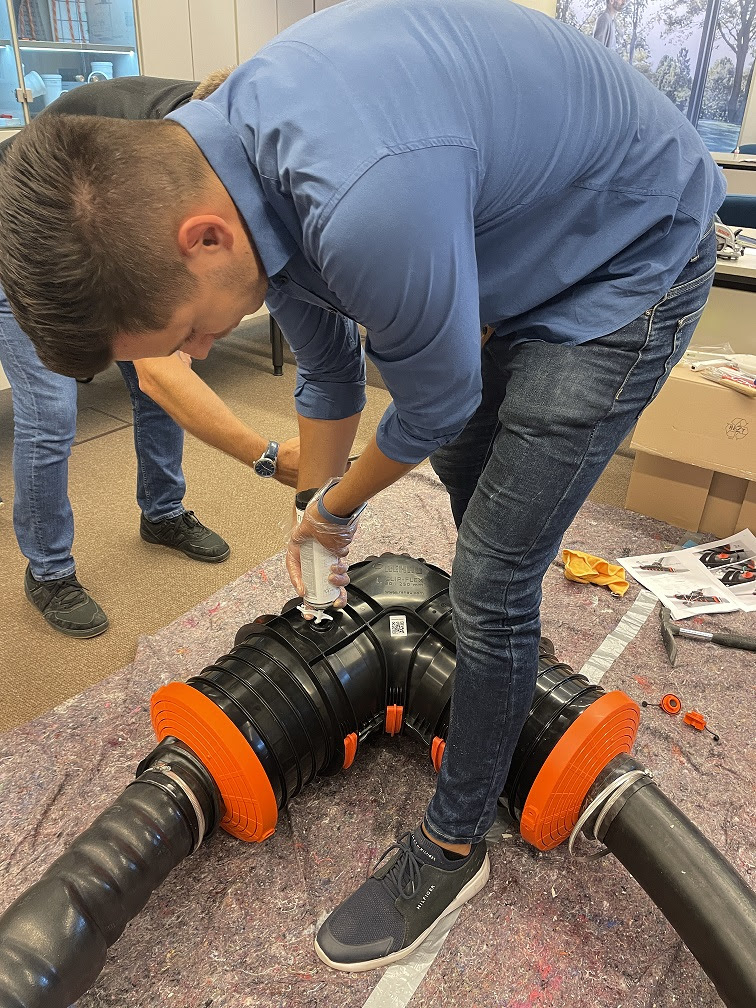

A REHAU munkatársai is elvégezték a beépítés minden lépést, megismerve a gyors, szakszerű kivitelezés mesterfogásait. A készre szerelt idom kitöltése 2K jelű poliuretán habbal történt.

Szakszerű kivitelezés mellett a beépítése rendkívül gyors

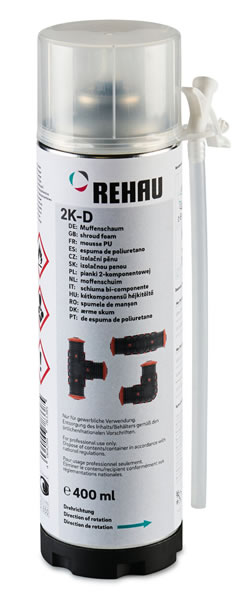

A készre szerelt idom kitöltése 2K jelű poliuretán habbal

A készre szerelt idom kitöltése 2K jelű poliuretán habbal
A készre szerelt idom kitöltése 2K jelű poliuretán habbal

A közkedvelt poliuretán habot (purhab), tömítőanyagokat, ragasztókat szinte minden szakipar használja, hasznos segédanyagok.

Fontos megemlíteni, hogy az Európai Unió REACH szerinti rendelete alapján, amennyiben a fenti anyagok diizocianát tartalma 0,1%-nál magasabb, a felhasználóknak 2023. augusztus 24-től el kell végezniük egy 5 évig érvényes online képzést úgy maguk, mint a környezet biztonsága érdekében.
