G-U automata tolóajtó rendszerek

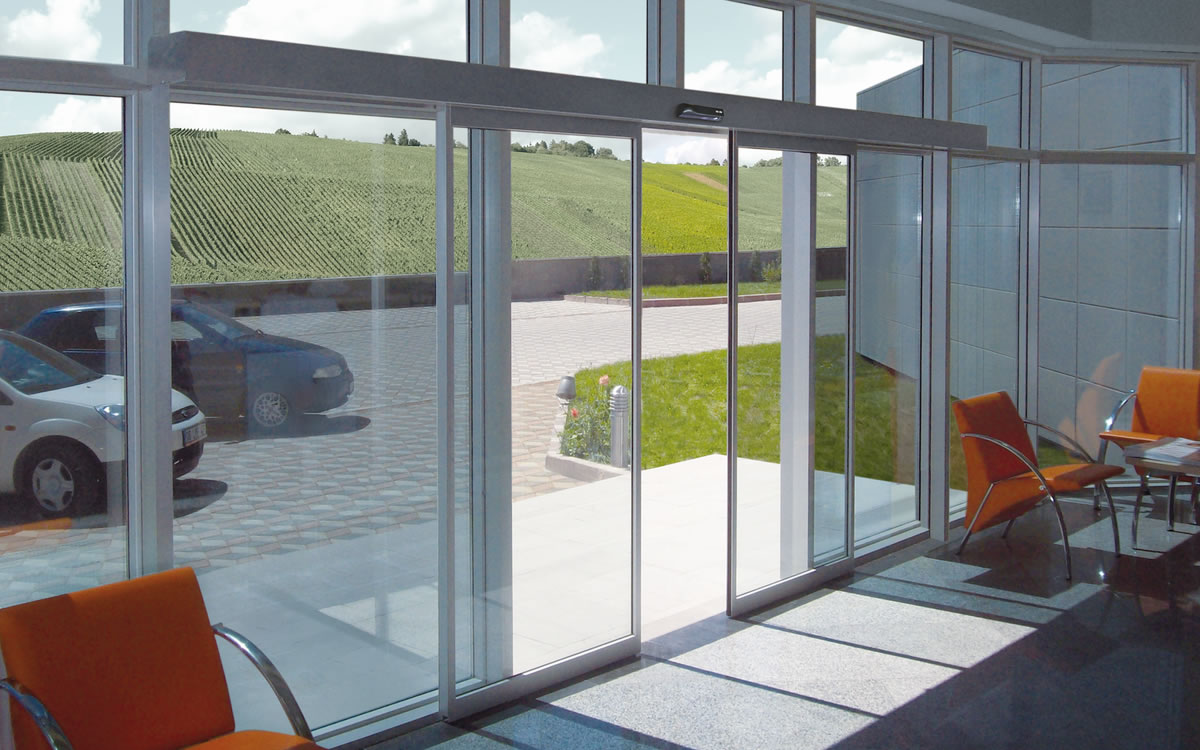

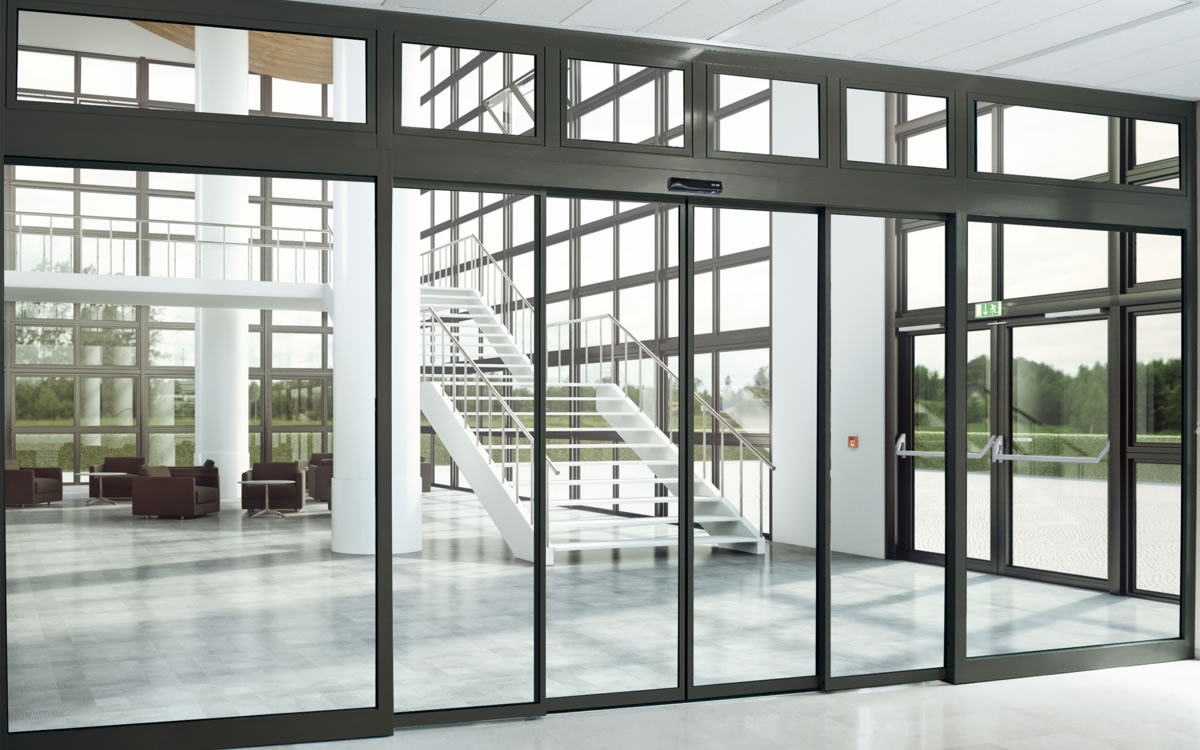

A compactMasterCM tolóajtó a kompakt és keskeny kialakításnak köszönhetően nagy teljesítményű, felső szárnyprofilja a burkolat alá rejtetten van beépítve a mindössze 100 mm magas meghajtásba. Az econoMasterEM tolóajtó rendszer stabil, teherbíró technikája futókocsinként 2 futógörgővel és egy feszítőgörgővel garantálja a hosszú élettartamot. Az econoMasterEMT teleszkópos tolóajtók alkalmazása olyan helyeken ideális, ahol kicsi a rendelkezésre álló tér, az ajtószárnyak duplán, egy vagy mindkét oldalra nyílnak. Speciális igények esetén a heavyMasterHM tolóajtó a megfelelő megoldás, melynél még a nagy és nehéz (akár 200 kg súlyú) mozgó szárnyak is megbízhatóan és halkan működnek. A heavyMasterHM-F FT menekülőútba építhető kipattanó szárnyas tolóajtó zárt állapotban is biztonságos menekülési útvonalat garantál.

  • normál bejárat vagy menekülő útvonalnak is
  • egy vagy kétszárnyú kivitelek
  • toló vagy nyíló automata mozgató motorok

Letöltések

G-U automata bejárati rendszerek - részletes termékismertető

részletes termékismertető

pdf 2.3 MB
G-U automata bejárati rendszerek

Compact master két szárnyú függönyfalon - CAD fájl

CAD fájl

dwg 288.9 kB
Compact master két szárnyú függönyfalon

Econo master kétszárnyú falkávában - CAD fájl

CAD fájl

dwg 214.4 kB
Econo master kétszárnyú falkávában


Nem találta meg, amit keres?

Dokumentum igénylése

Műszaki adatok

compactMaster CM / compactMaster CM-F econoMaster EM / econoMaster EM-F heavyMaster HM / heavyMaster HM-F econoMaster EMT / econoMaster EMT-F heavyMaster HM-F FT

alkalmazási terület

alkalmazási terület

egy- és kétszárnyú ajtók

alkalmazási terület

egy- és kétszárnyú ajtók

alkalmazási terület

egy- és kétszárnyú ajtók

alkalmazási terület

két- és négyszárnyú ajtók

alkalmazási terület

egy- és kétszárnyú ajtók

átjárási magasság [mm]

átjárási magasság [mm]

max. 3000

átjárási magasság [mm]

max. 3000

átjárási magasság [mm]

max. 3000

átjárási magasság [mm]

max. 3000

átjárási magasság [mm]

max. 3000; max. 2947 (menekülőajtó)

bemeneti névleges feszültség [V]

bemeneti névleges feszültség [V]

230

bemeneti névleges feszültség [V]

230

bemeneti névleges feszültség [V]

230

bemeneti névleges feszültség [V]

230

bemeneti névleges feszültség [V]

230

elhelyezés / beépítés / felhasználás helye

elhelyezés / beépítés / felhasználás helye

alumínium profilba

elhelyezés / beépítés / felhasználás helye

alumínium profilba

elhelyezés / beépítés / felhasználás helye

alumínium profilba

elhelyezés / beépítés / felhasználás helye

alumínium profilba

elhelyezés / beépítés / felhasználás helye

alumínium profilba

funkciók

funkciók

téli nyitási szélesség 50%-tól

funkciók

téli nyitási szélesség 50%-tól

funkciók

téli nyitási szélesség 50%-tól

funkciók

téli nyitási szélesség 50%-tól

funkciók

téli nyitási szélesség 50%-tól

kivitel / típus

kivitel / típus

kivitel / típus

kivitel / típus

kivitel / típus

teleszkópos

kivitel / típus

teleszkópos

max. áramfelvétel [A]

max. áramfelvétel [A]

160

max. áramfelvétel [A]

160

max. áramfelvétel [A]

160

max. áramfelvétel [A]

160

max. áramfelvétel [A]

160

meghajtás magassága [mm]

meghajtás magassága [mm]

100

meghajtás magassága [mm]

130

meghajtás magassága [mm]

130

meghajtás magassága [mm]

145

meghajtás magassága [mm]

130

működési hőmérséklet [°C]

működési hőmérséklet [°C]

-15…+50

működési hőmérséklet [°C]

-15…+50

működési hőmérséklet [°C]

-15…+50

működési hőmérséklet [°C]

-15…+50

működési hőmérséklet [°C]

-15…+50

nyitási irány

nyitási irány

két oldalra nyíló

nyitási irány

két oldalra nyíló

nyitási irány

két oldalra nyíló

nyitási irány

egy vagy két oldalra nyíló

nyitási irány

egy vagy két oldalra nyíló

nyitási sebesség [m/másodperc]

nyitási sebesség [m/másodperc]

0,9

nyitási sebesség [m/másodperc]

0,9

nyitási sebesség [m/másodperc]

0,9

nyitási sebesség [m/másodperc]

0,9

nyitási sebesség [m/másodperc]

0,9

nyitva tartási idő [másodperc]

nyitva tartási idő [másodperc]

0-99

nyitva tartási idő [másodperc]

0-99

nyitva tartási idő [másodperc]

0-99

nyitva tartási idő [másodperc]

0-99

nyitva tartási idő [másodperc]

0-99

szabad átjárási szélesség [mm]

szabad átjárási szélesség [mm]

800-2000; 3000

szabad átjárási szélesség [mm]

800-2000; 3000

szabad átjárási szélesség [mm]

800-2000; 3000

szabad átjárási szélesség [mm]

900 - 2500; 1400 - 3800

szabad átjárási szélesség [mm]

850; 900-1250; 1300; 1100; 1200-2500; 2600

szárnytömeg [kg]

szárnytömeg [kg]

max. 100

szárnytömeg [kg]

max. 130

szárnytömeg [kg]

max. 200

szárnytömeg [kg]

80-100

szárnytömeg [kg]

80-100

védettség

védettség

IP 20

védettség

IP 20

védettség

IP 20

védettség

IP 20

védettség

IP 20

zárási sebesség [m/másodperc]

zárási sebesség [m/másodperc]

0,5

zárási sebesség [m/másodperc]

0,5

zárási sebesség [m/másodperc]

0,5

zárási sebesség [m/másodperc]

0,5

zárási sebesség [m/másodperc]
