A fischer SolarFix termékcsalád fotovoltaikus panelek telepítésére szolgál. A napelemes rendszerek lakossági, kereskedelmi és ipari létesítményekhez készültek, és különböző típusú alkalmazásoknak felelnek meg: a választék különböző megoldásokat kínál a ferde tetőkhöz, lapostetőkhöz és speciális kialakításokhoz. A Solar termékek TÜV tanúsítvánnyal rendelkeznek, amely garantálja a termékre vonatkozó statikai számításokat a DIN 1055-4, DIN 10555, EN1991-1-3 és EN 19911-1-4 szabványok szerint, és biztosítja a hó- és szélterhelési paraméterek vizsgálatát.
Termékismertető
A fischer FAFS beállítócsavarok faszerkezetek fokozatmentesen állítható összeszerelésére alkalmas. A behajtóhegy és a beállítószerszám speciális kombinációjának köszönhetően a csavar áthajtható a rögzítendő tárgyon, így biztosítva, hogy egy szintben legyen a felülettel. A csavar süllyesztett klipp része nem forog a beállítás során, ezzel megtartva a helyzetét a rögzítendő tárgyban. A forgásirány megváltoztatásával a rögzítendő tárgy és a rögzítési alap közötti távolság fokozatmentesen és pontosan állítható. Az állítócsavar ideális mennyezeti és fali szerkezetek rögzítésére és beállítására fa rögzítési alap esetén. A FAFS-PF beállítócsavar előfúrt szerkezeteknél alkalmazható, ahol a dübel biztosítja, hogy a beállítócsavar szilárdan illeszkedjen az előfúrt szerkezetbe.

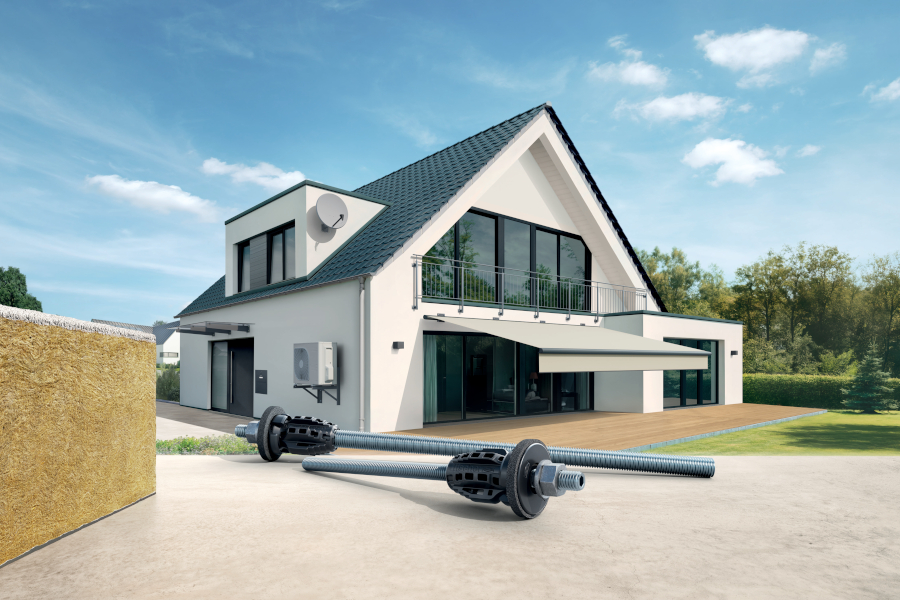

A fischer TherMax 10 távtartó dübel megoldás a külső falazatokba történő hőhídmentes rögzítéshez az ETICS esetén. A tőcsavarral szerelt üvegszál-erősítésű kónusz a speiális szerszám nélküli szerelés közben a vakolaton át belemaródik a hőszigetelő anyagba. A műanyag kónusz termikus gátat képez. Az állítható rendszer alkalmazható ETICS rendszereknél és a 80–240 mm vastag nem teherhordó rétegek esetén a rögzítésére. A TherMax 10 rendszerrel tömör- és üreges téglába, betonba, pórusbetonba közepes terheket, például lámpákat, levélszekrényeket, rögzíthetünk.
CAD
Az egyszerű de teherbíró FLS rendszer a vízszintes és függőleges szerelések gazdaságos és biztonságos kivitelezését teszi lehetővé. Moduláris felépítésének, illetve a már gyárilag előszerelt szerkezeti és összekötő elemeknek köszönhetően egyszerűen, gyorsan szerelhető. Három elemcsoport: FLS szerelősínek, ALK konzolok; előszerelt SF Clix 31 nyerges tartóelem és MW Clix 90º szerelőelem; FHS Clix, FSM Clix M, FSM Clix P és az ezekhez tartozó csatlakozók.
Termékismertető
Nagy teljesítményű beton csavar egyszerű szerelhetőséggel. A fischer ULTRACUT FBS II cinkkel galvanizált acél betoncsavar (átmérő 8-14) és korrózióálló acél (átmérő 8-12) erőteljes rögzítési megoldás kényelmes szereléssel. A fűrészfogak geometriája biztosítja a gyors és egyszerű szerelést . A betoncsavar ideális rögzítés szerelősínekhez, konzolokhoz és polcrendszerekhez. A cinkkel galvanizált acél kivitel beltérre, a korrózióálló acél kivitel speciálisan kültéri alkalmazásra használható. A szortiment különböző fejkialakításokat kínál: süllyesztett fejű torx behajtással, és hatlapfejű, torx behajtással vagy anélkül (csak cinkkel galvanizált acél) külön rendelésre.
Az ULTRACUT FBS II 6 SK fej alatti speciális kettős szög-geometriája növeli a betoncsavar stabilitását becsavarás közben. A csavar mélyen belevág a betonba és nagy terhelhetőségeket tesz lehetővé.
Különböző fejkialakítások maximális rugalmasságot nyújtanak az alkalmazási megoldásokhoz: Hatlapfejű, lencsefejű/nagy lencsefejű, süllyesztett fejű és belsőmenetes hüvellyel / menetes véggel. Az ULTRACUT FBS II 6 tökéletesen alkalmazható csővezetékek, szerelősínek, légvezetékek és egyéb épületgépészeti/karbantartási feladatokhoz.
