FIBRANxps 300-L extrudált polisztirol szigetelőlapok

Letöltések

FIBRANxps 300-L extrudált polisztirol szigetelőlapok

pdf 188.6 kB

műszaki adatlap

Külső fal – Homlokzati hőszigetelő rendszer (1.1.1.11)

pdf 264.7 kB

tervezési segédlet

Talajszint alatti falszerkezet - Pincefal (3.1.1.00)

pdf 229.0 kB

tervezési segédlet

Földszinti padló - Alaplemez, alacsony energiaigényű épület (4.02.1.0.01)

pdf 306.7 kB

tervezési segédlet

Földszinti padló - SEISMIC alaplemez szigetelés (4.22.1.1.01)

pdf 309.8 kB

tervezési segédlet

Fordított lapostető - Optimo skin Seal tető (10.17.1.00)

pdf 230.0 kB

tervezési segédlet

Fordított lapostető - Járható Optimo skin Seal tető (10.18.2.00)

pdf 233.4 kB

tervezési segédlet

Fordított lapostető - Optimo skin Seal zöldtető (10.18.7.00)

pdf 268.4 kB

tervezési segédlet

Külső fal – Homlokzati hőszigetelő rendszer (1.1.1.11)

dwg 76.4 kB

CAD fájl

Talajszint alatti falszerkezet - Pincefal (3.1.1.00)

dwg 67.0 kB

CAD fájl

Földszinti padló - Alaplemez, alacsony energiaigényű épület (4.02.1.0.01)

dwg 100.3 kB

CAD fájl

Földszinti padló - SEISMIC alaplemez szigetelés (4.22.1.1.01)

dwg 85.8 kB

CAD fájl

Fordított klapostető - Optimo skin Seal tető (10.17.1.00)

dwg 71.3 kB

CAD fájl

Fordított lapostető - Járható Optimo skin Seal tető (10.18.2.00)

dwg 70.5 kB

CAD fájl

Fordított lapostető - Optimo skin Seal zöldtető (10.18.7.00)

dwg 106.2 kB

CAD fájl

FIBRANxps 300-L (12 db.)

zip 1.3 MB

teljesítménynyilatkozat

Nem találta meg, amit keres?

Dokumentum igénylése

Műszaki adatok


anyag	anyag extrudált polisztirol
darab/kiszerelés [db]	darab/kiszerelés [db] 14; 10; 8; 7; 5; 4; 3; 3; 2; 2; 2
élképzés	élképzés L (félhornyos)
felület/kiszerelés [m²]	felület/kiszerelés [m²] 10,50; 7,50; 6,00; 5,25; 3,75; 3,00; 2,25; 2,25; 1,50; 1,50; 1,50
felületi megjelenés	felületi megjelenés sima
hővezetési ellenállás (R) [m²·K/W]	hővezetési ellenállás (R) [m²·K/W] 0,90; 1,20; 1,50; 1,85; 2,30; 2,85; 3,40; 4,00; 4,40; 5,00; 5,55
hővezetési tényező (λ) [W/m·K]	hővezetési tényező (λ) [W/m·K] 0,032; 0,032; 0,033; 0,033; 0,034; 0,035; 0,035; 0,035; 0,036; 0,036; 0,036
kiszerelés	kiszerelés lapok csomagban
kiszerelés - darab/raklap [db]	kiszerelés - darab/raklap [db] 12; 12; 12; 12; 12; 12; 14; 12; 16; 14; 12
kiszerelés - felület/raklap [m²]	kiszerelés - felület/raklap [m²] 126; 90; 72; 63; 45; 36; 31,5; 27; 24; 21; 18
méret - hosszúság (l) [mm]	méret - hosszúság (l) [mm] 1250
méret - szélesség (w) [mm]	méret - szélesség (w) [mm] 600
méret - vastagság [mm]	méret - vastagság [mm] 30; 40; 50; 60; 80; 100; 120; 140; 160; 180; 200
nyomószilárdság (σ) [kPa]	nyomószilárdság (σ) [kPa] 250 (vtg=30 mm); 300

Áttekintés

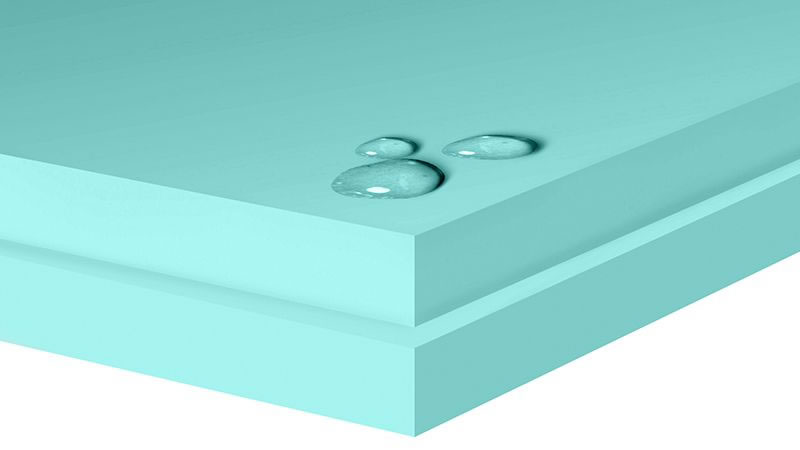

A FIBRANxps 300-L sima felületű, falcolt, félhornyos élkialakítású, extrudált polisztirolból készült hőszigetelő lemez, hőhídmentes hőszigetelés kialakítására.

Galéria

FIBRANxps 300-L extrudált polisztirol szigetelőlapok

Alkalmazás:

Magas terhelés alatt és nedves környezetben kiválóan alkalmazható hőszigetelő anyag.

Hagyományos lapos tetők hőszigetelésére

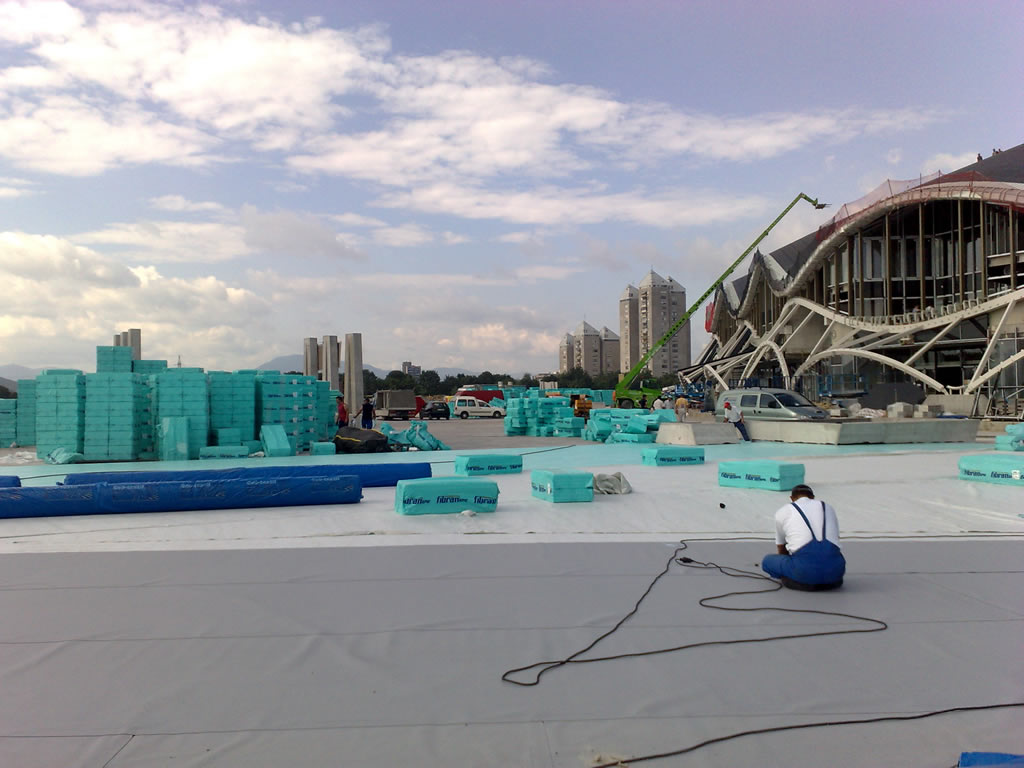

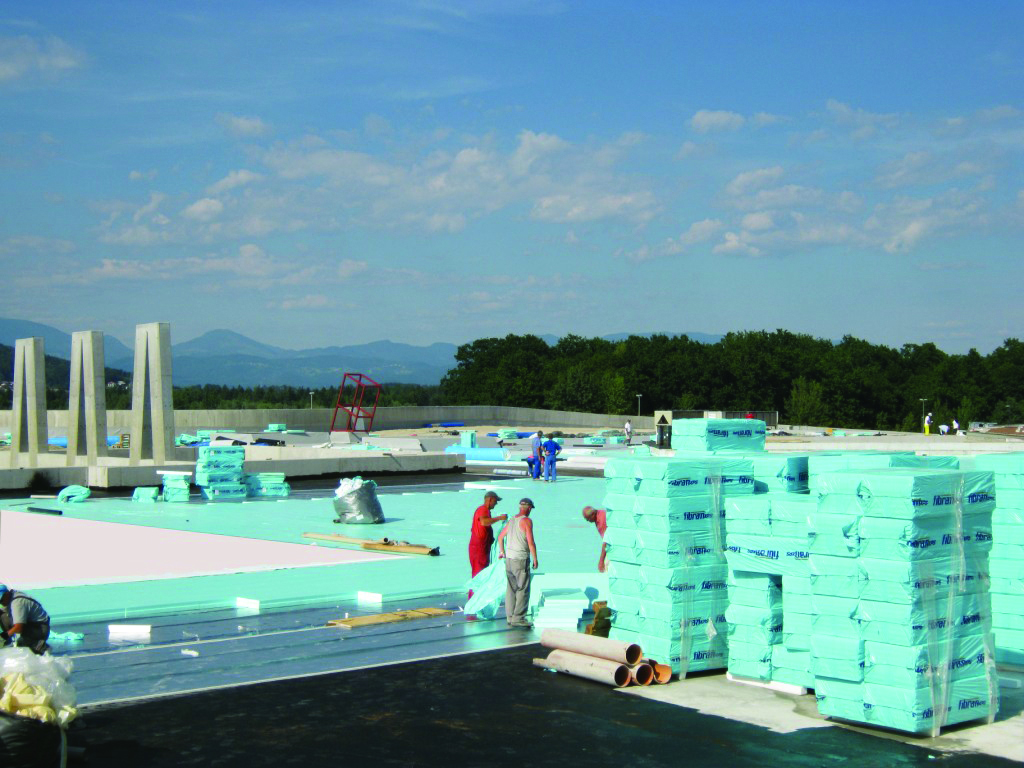

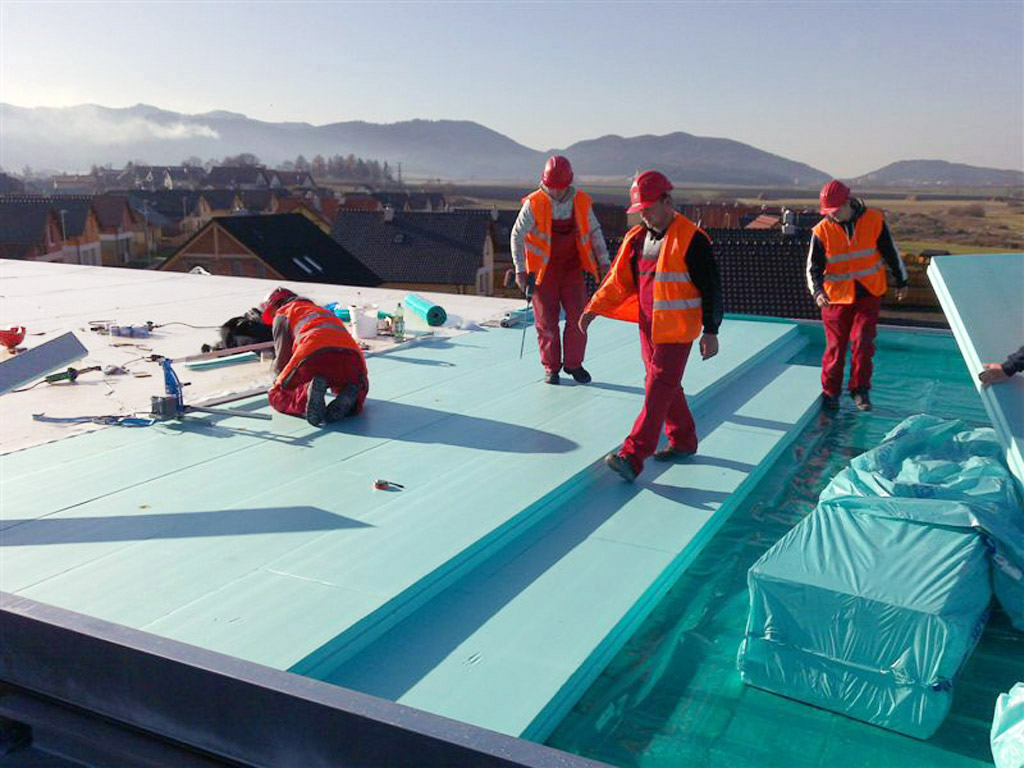

Fordított rétegrendű lapos tetők hőszigetelésére
Zöldtetők hőszigetelésére
Hagyományos lapos tetőkből fordított rétegrendű lapos tetők kialakításához

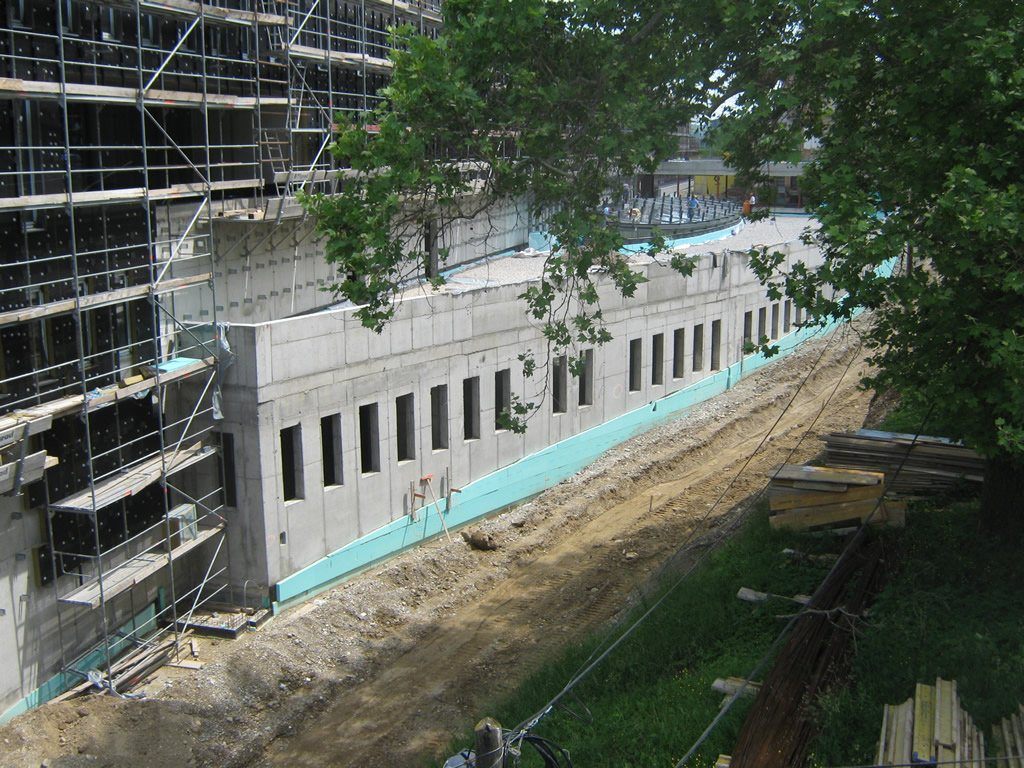

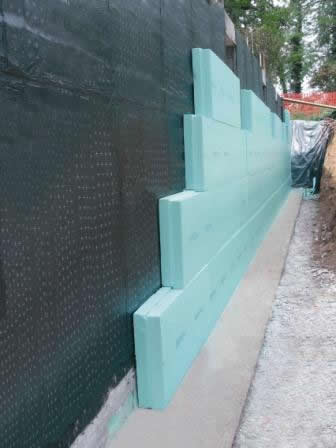

Pince falak hőszigetelése és a vízszigetelés védelméhez
Medencék hőszigetelésére

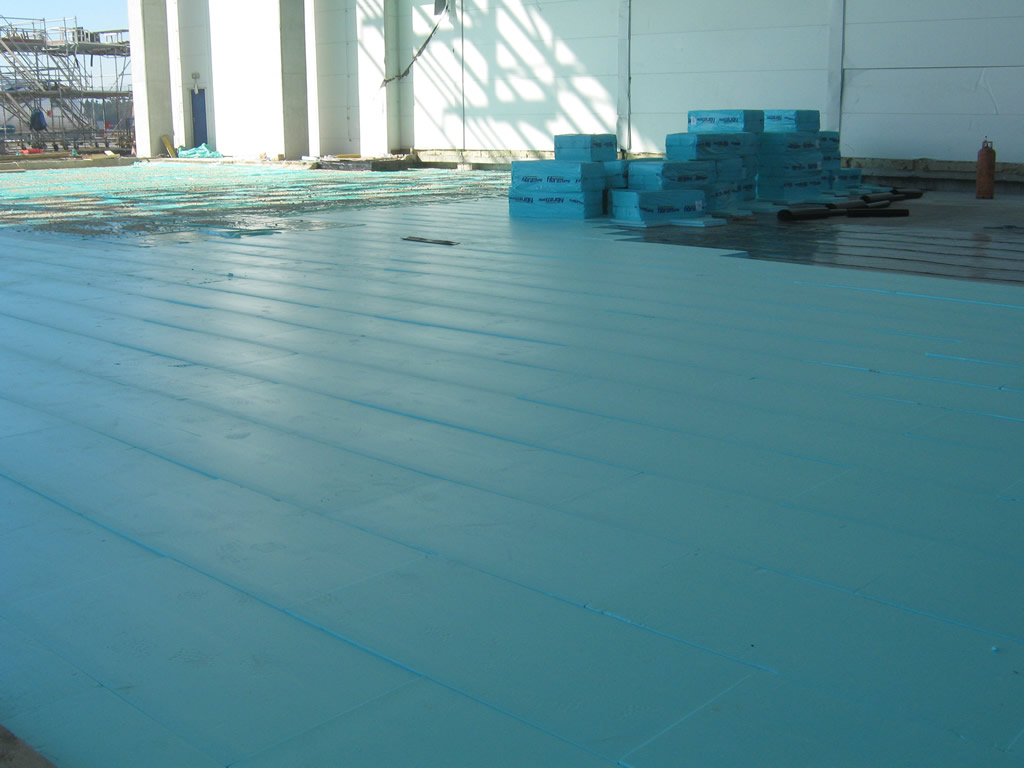

Ipari épületek, csarnokok és üzlethelyiségek padlóinak hőszigetelésére

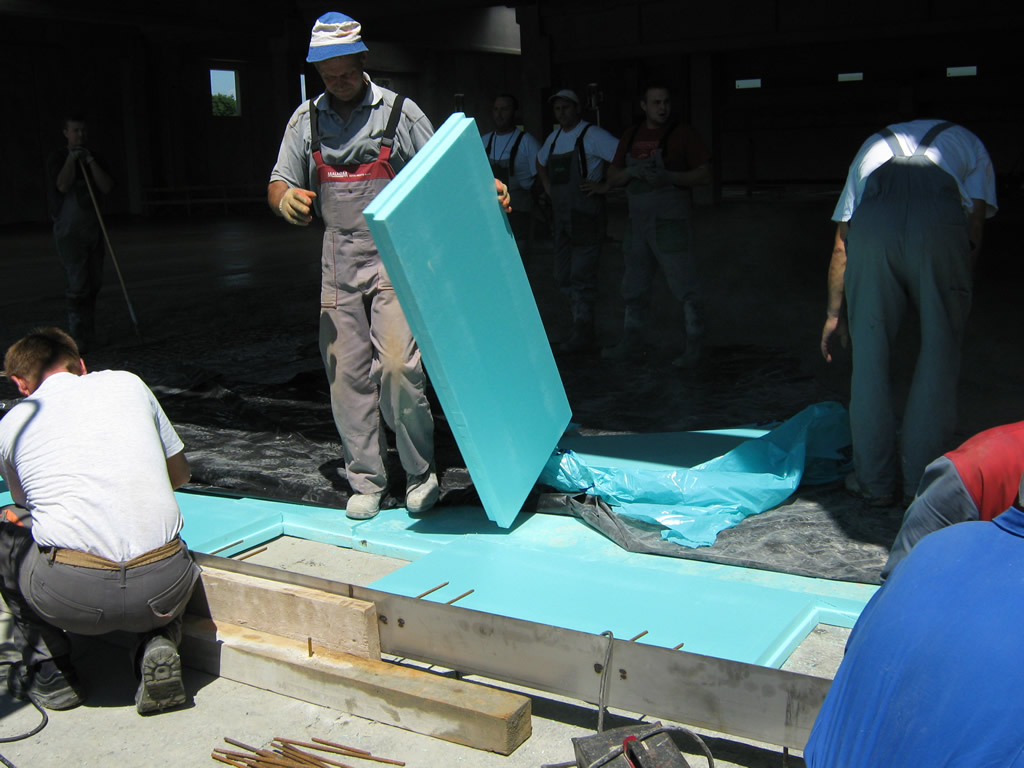

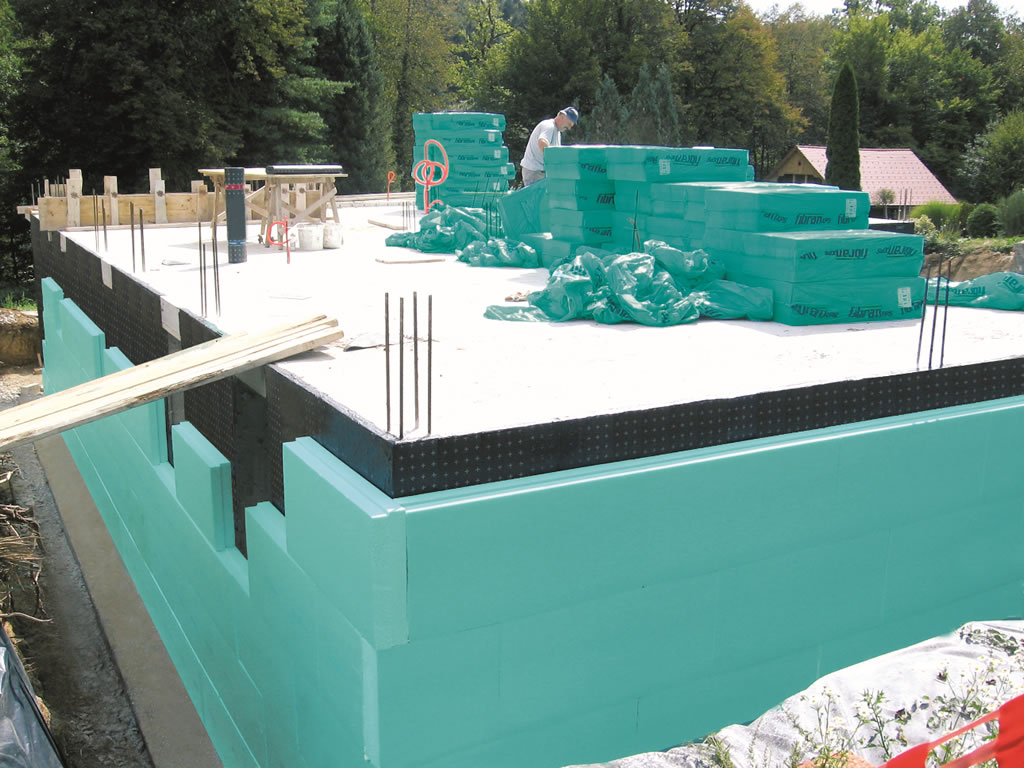

Alaplemezek hőszigetelésére

Minősítés:

A termékek az alábbi előírásoknak megfelelően:

EN 13164,
EN 13501-1,
EN ISO 11925-2:2002.

az alábbi intézményekben vizsgálták be: ZAG Ljubljana, FIW München, DIBt Berlin, IFBP Hannover, IMS Belgrád, IMK Sarajevo.
Az építési termékek teljesítménye állandóságának értékelésére és ellenőrzésére szolgáló AVCP rendszer: 3. rendszer

Galéria
FIBRANxps 300-L extrudált polisztirol szigetelőlapok

Környezetvédelem:

a FIBRANxps termékek gyártása környezetbarát habosító gázzal történik
HFC mentes
Hexabromocyclododecane free – HBCD mentes
GWP < 5
ODP = 0
100% újrahasznosítás

Műszaki adatok:

Rugalmassági együttható E: 20 MPa
Tűzállósági osztály: E
Alkalmazási hőmérséklet: -50°C - +75°C
Hőtágulási lineáris együttható α: 0,075 mm/mK
méretek (szélesség x hossz): 600 x 1250 mm

Engedélyek (ETA, aBG):

ETA-17/0910
Z-23.31-1805
Z-23.33-1806
Z-23.34-1807

Galéria

FIBRANxps 300-L extrudált polisztirol szigetelőlapok

Az EN 13164 szabvány szerinti jelölés:

XPS	az extrudált polisztirol rövidítése
EN 13164	az extrudált polisztirol hőszigetelő anyagokra vonatkozó európai szabvány száma
Ti	a vastagság tűréstartományának deklarált osztálya
CS(10\Y)	a nyomószilárdság deklarált szintje 10%-os összenyomódásnál
TR	a felületre merőleges szakítószilárdság deklarált értéke
DS(70,90)	meghatározott hőmérséklet és páratartalom mellet deklarált mérettartósság
DLT(i)5	meghatározott terhelés és hőmérséklet mellett deklarált alakváltozás
WL(T)i	teljes merülés mellet deklarált hosszú távú vízfelvétel
WD(V)i	páradiffúzió mellett deklarált hosszú távú vízfelvétel
MUi	deklarált páradiffúziós ellenállási szám
FTCDi	deklarált fagyellenállási tényező
CC (i1/i2/y)σC	nyomás hatására bekövetkező kúszás legfeljebb 2%-os alakváltozással 50 éven túl

Termék weboldala

Kapcsolódó hírek

A kritikus homlokzati szakaszok hőszigetelésének a fontossága

Termékalkalmazások

A kritikus homlokzati szakaszok hőszigetelésének fontossága

Problémamegoldás FIBRANxps polisztirol szigeteléssel

A kritikus homlokzati szakaszok hőszigetelésének fontossága

Termékalkalmazások

Fordított lapostető – optimális megoldás a modern építészetben

A FIBRAN termékek biztosítják a kellő nyomószilárdságot, valamint a víz- és nedvességállóságot

Fordított lapostető – optimális megoldás a modern építészetben

Termékalkalmazások

Hogyan kell hőszigetelni a pincefalakat a műszaki követelményeknek megfelelően?

A FIBRAN d.o.o. kivitelezési tanácsai

Hogyan kell hőszigetelni a pincefalakat a műszaki követelményeknek megfelelően?

Termékalkalmazások

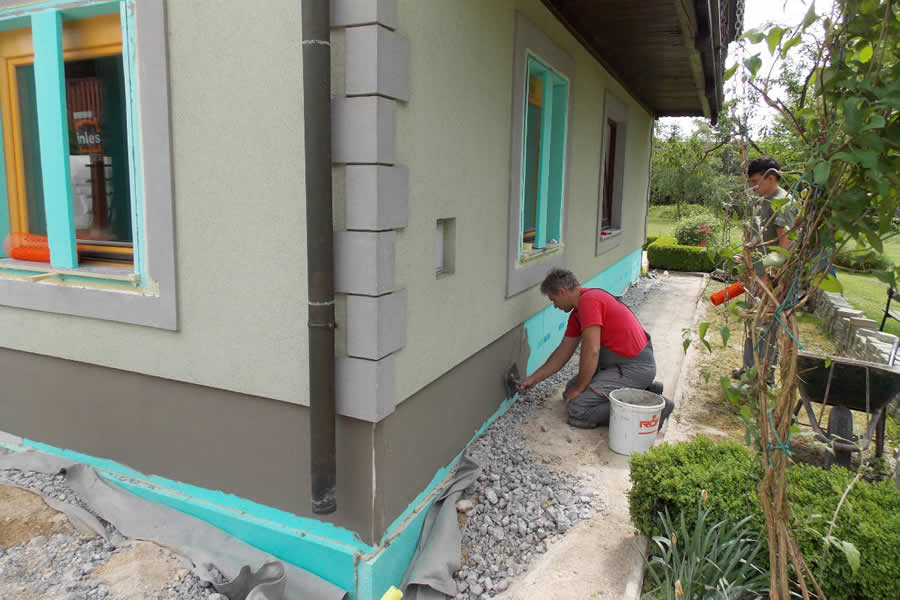

Pince felújítása FIBRANxps 300-L használatával

Beépítési útmutató pincefalak felújításához a FIBRAN-tól

Pince felújítása FIBRANxps 300-L használatával

Termékalkalmazások

Épületek hőszigetelése nedves környezetben

A FIBRANxps extrudált polisztirol szigetelések kiválóan megfelelnek a feladatra

Épületek hőszigetelése nedves környezetben

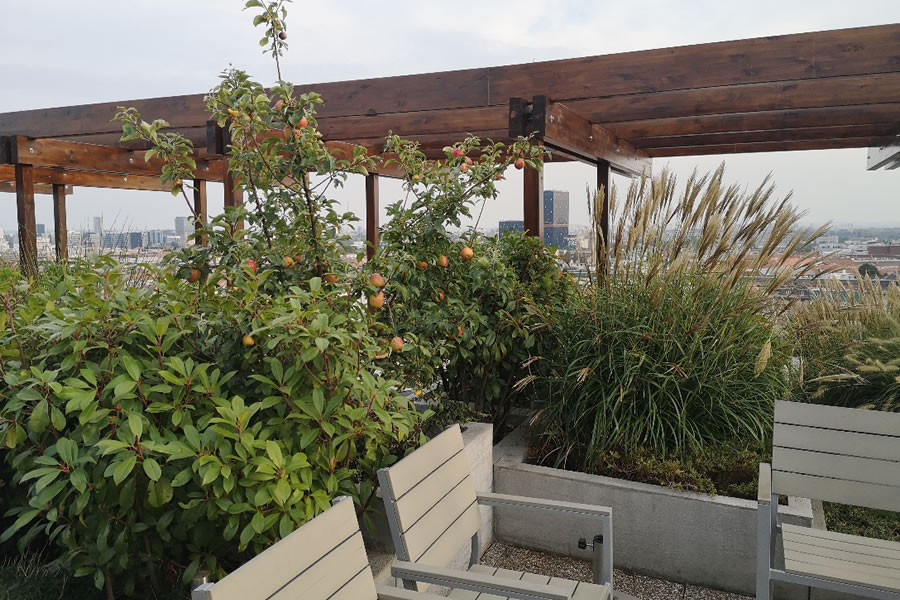

Tetőterasz a zágrábi Ibler felhőkarcolón 2020-ban négy évvel az építkezés után

Termékalkalmazások

Zöld oázis a zágrábi Ibler felhőkarcolón FIBRANxps extrudált polisztirol szigetelés felhasználásával

Miért kiváló választás a zöldtető otthon?

Zöld oázis a zágrábi Ibler felhőkarcolón FIBRANxps extrudált polisztirol szigetelés felhasználásával

Termékalkalmazások

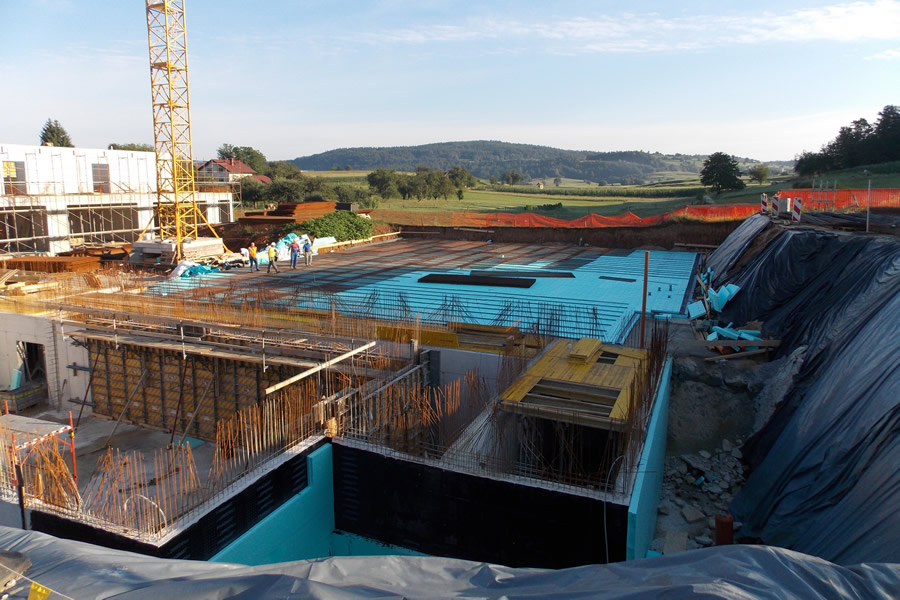

Pincefalak hőszigetelése FIBRANxps polisztirol lapokkal

Körültekintőnek kell lennünk a megfelelő hőszigetelő lemez kiválasztásakor

Pincefalak hőszigetelése FIBRANxps polisztirol lapokkal

Termékalkalmazások

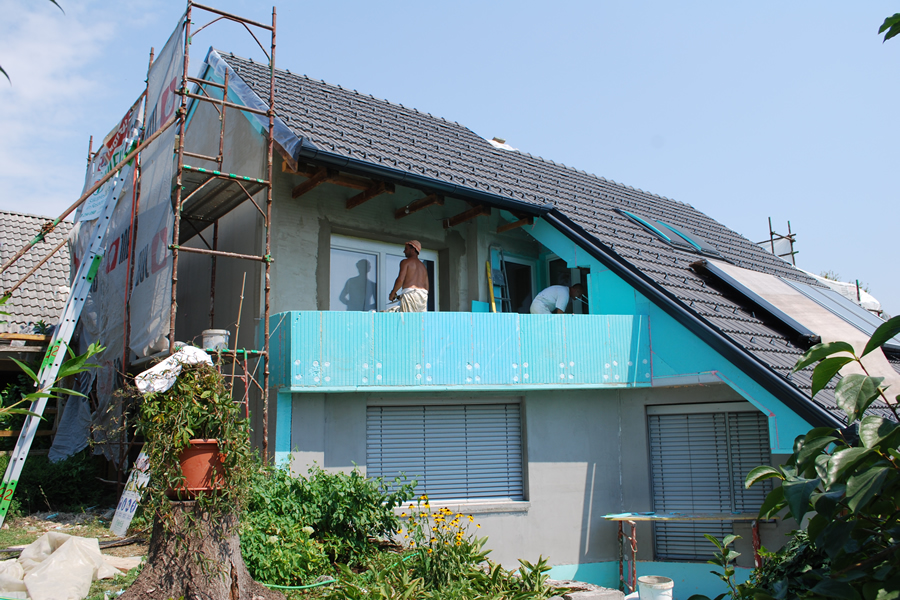

FIBRAN hőszigetelések a tökéletes homlokzatokért
