record DFA 127 ajtónyitó automatikák

A record DFA 127 a lengőajtók automatizálásának univerzális meghajtórendszere. Karakterjegyei a kifinomult technológia, a kompakt design, és különösen a record legendásan sima, halk működése. Széleskörű alkalmazhatósága teljeskörű meghajtóvá teszi, amely igen különböző igényeket tud kielégíteni, legyen szó akár egy, akár kétszárnyú ajtóról. A sokoldalú felhasználhatósága teszi alkalmassá a szabad menekülési, valamint a hő-, és füstelvezető útvonalak biztosítására, vagy akár füst-, vagy tűzgátló ajtók telepítésére. A record DFA 127 típusú automatika elérhető mind felső, mind pedig padlóba süllyesztett hajtással.

  • menekülési útvonalra is ideális
  • füst- és tűzgátlásra is használható
  • padlóba süllyesztett meghajtással is

Letöltések

record DFA 127 ajtónyitó automatikák - részletes termékismertető

részletes termékismertető

pdf 1.8 MB
record DFA 127 ajtónyitó automatikák

record DFA 127 használati utasítás - alkalmazástechnikai útmutató

alkalmazástechnikai útmutató

pdf 1.9 MB
record DFA 127 használati utasítás

record C 127 rejtett padló alatti meghajtás forgószárnyú ajtókhoz - részletes termékismertető

részletes termékismertető

pdf 291.3 kB
record C 127 rejtett padló alatti meghajtás forgószárnyú ajtókhoz

record DFA 127 IN kezelői utasítás - alkalmazástechnikai útmutató

alkalmazástechnikai útmutató

pdf 1.8 MB
record DFA 127 IN kezelői utasítás

record DFA 127 ajtónyitó automatikák - CAD fájl

CAD fájl

zip 371.1 kB
record DFA 127 ajtónyitó automatikák

record DFA 127 ajtónyitó automatikák - BIM fájl

BIM fájl

zip 1.6 MB
record DFA 127 ajtónyitó automatikák


Nem találta meg, amit keres?

Dokumentum igénylése

Műszaki adatok

DFA 127 C 127

bemeneti névleges feszültség [V]

bemeneti névleges feszültség [V]

230

bemeneti névleges feszültség [V]

230

készenléti áramfelvétel [W]

készenléti áramfelvétel [W]

13

készenléti áramfelvétel [W]

13

környezeti hőmérséklet [°C]

környezeti hőmérséklet [°C]

-15…+50

környezeti hőmérséklet [°C]

-15…+50

méretek, A×B×C [mm]

méretek, A×B×C [mm]

85x124x600; 108x126x600

méretek, A×B×C [mm]

710x200x130; 780x270x150

nyitási / zárási sebesség [másodperc]

nyitási / zárási sebesség [másodperc]

3-20 (nyitás); 5-20 (zárás)

nyitási / zárási sebesség [másodperc]

3-20 (nyitás); 5-20 (zárás)

nyitási szög [°]

nyitási szög [°]

70-115

nyitási szög [°]

70-115

nyitva tartási idő [másodperc]

nyitva tartási idő [másodperc]

0-60

nyitva tartási idő [másodperc]

0-60

relatív páratartalom [%]

relatív páratartalom [%]

<85

relatív páratartalom [%]

<85

védettség

védettség

IP20

védettség

IP20

Áttekintés

record DFA 127– az univerzális megoldás lengőajtókhoz

A record DFA 127 a lengőajtók automatizálásának univerzális megoldása. Karakterjegyei a kifinomult technológia, a kompakt dizájn, és a record legendásan zökkenőmentes működése. Sokféle alkalmazhatósága univerzális meghajtóvá teszi, amely igen eltérő igényeket is ki tud elégíteni.

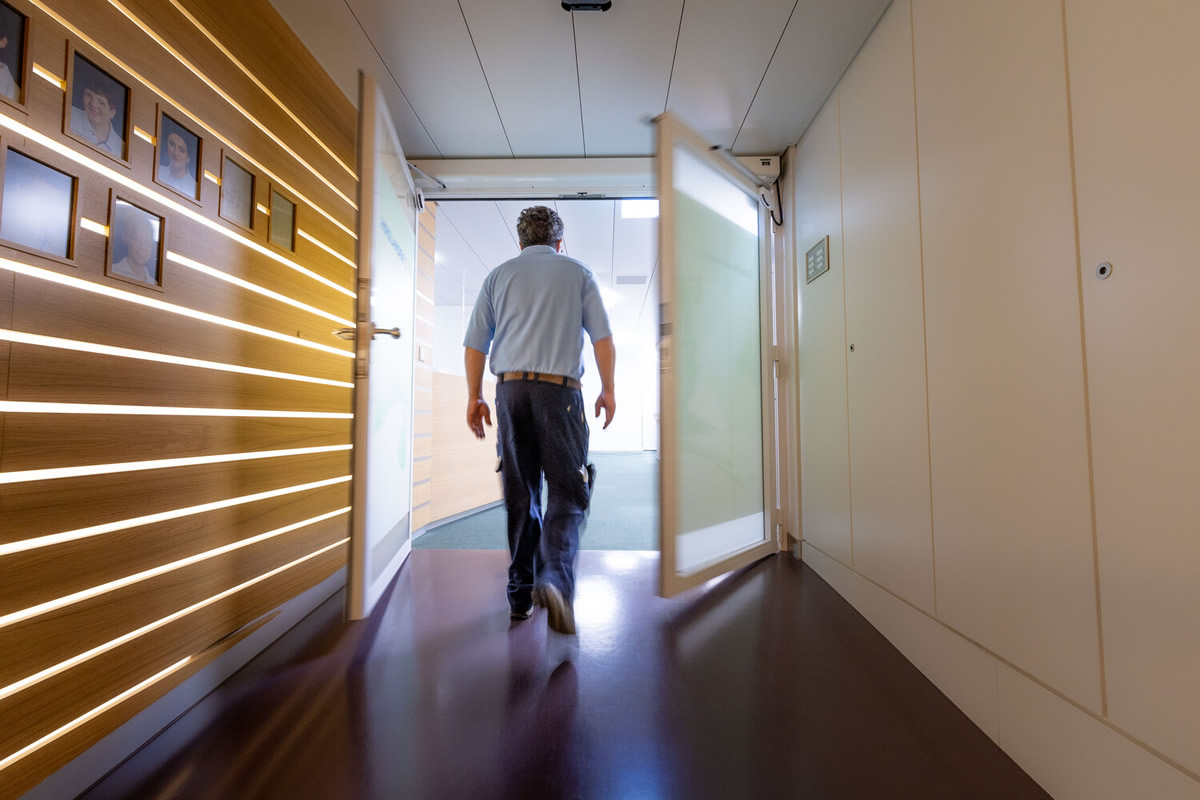

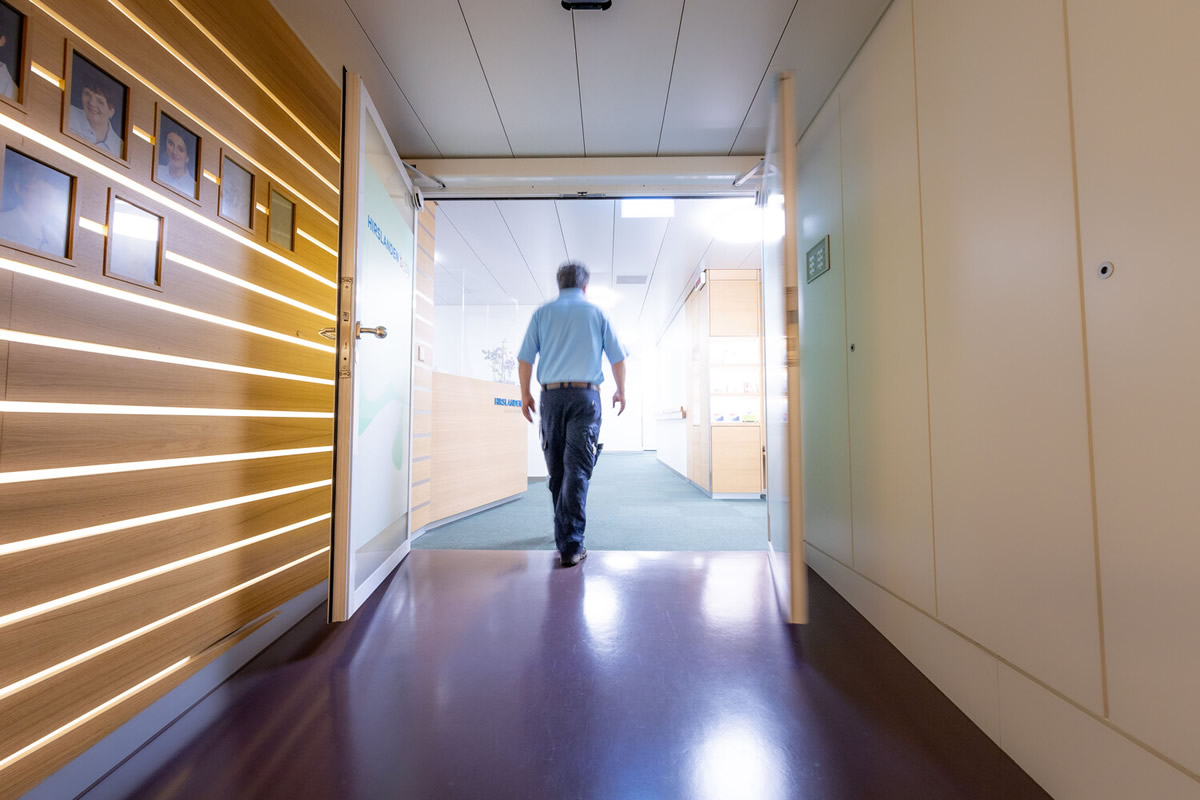

record DFA 127 ajtónyitó automatikák
record DFA 127 ajtónyitó automatikák

Univerzális alkalmazhatóság
Kiemelkedően jó paramétereit nagyobb részben tisztán elektromechanikus (olaj nélküli) kialakításának, kisebb részben pedig a moduláris felépítésének köszönheti. Amikor az automatika üzemel, folyamatosan feszít egy – a meghajtóházba integrált – rugót. Záráskor a rugó által tárolt energiát használja fel, amelyre szükség esetén a motor is rásegít. A páratlan mechanikai kialakítás még motoros segítség nélkül is optimális energiafelhasználást biztosít – alapesetben a csukáshoz, de típusfüggően, a nyitáshoz is. Ez utóbbira hő- és füstelvezetésnél, illetve menekülési útvonalakon lehet szükség.

A record DFA 127 az EN4 és az EN6 közötti mérettartományba eső ajtók működtetésére alkalmas, így e típus a legnagyobb méretű ajtókhoz is megfelelő választás. Az eltérő rugóerő szükségletet egy speciális állítócsavar segítségével a helyszínen gyorsan és igen egyszerűen be lehet állítani.

A részletek tekintetében ez a modell számos további kifinomult jellemvonással rendelkezik, amely lehetővé teszi az előre definiált nyitástípusok gyors és egyszerű hozzáigazítását a helyi és ország-specifikus körülményekhez.

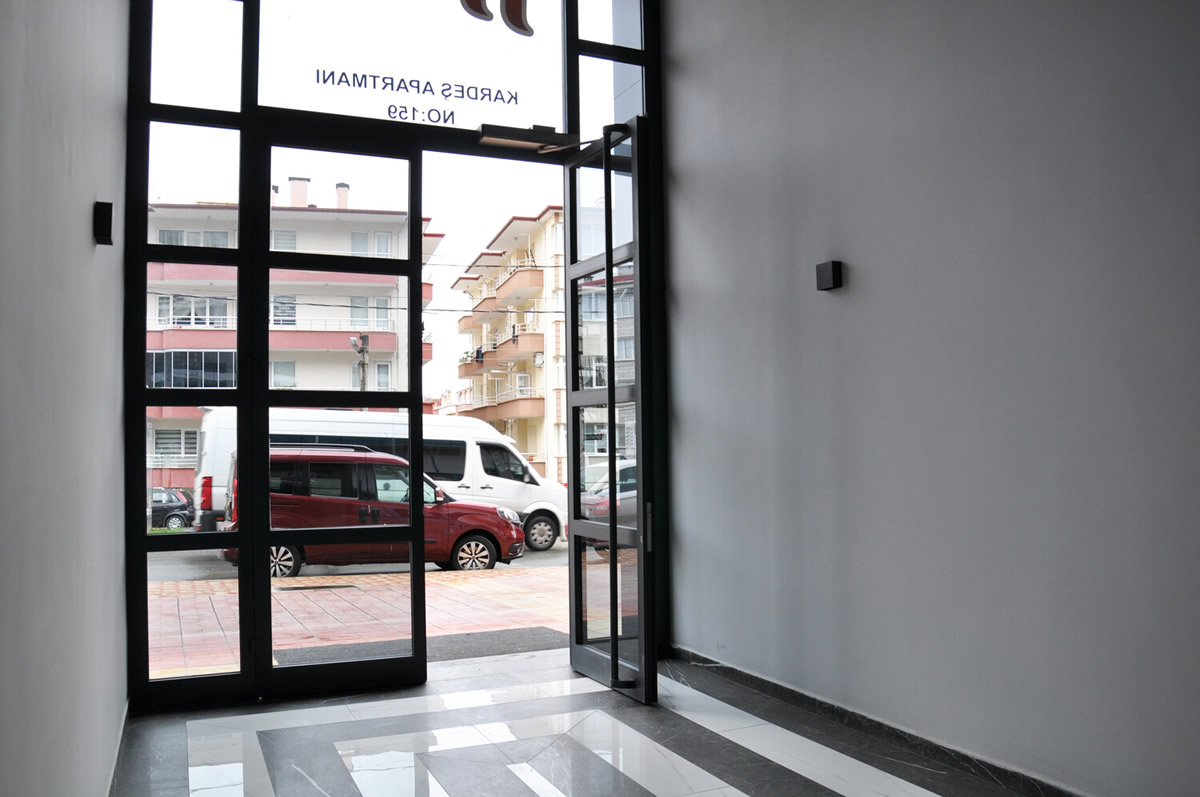

record DFA 127 ajtónyitó automatikák
record DFA 127 ajtónyitó automatikák

Jellemzők:

  • DIN18650-nak megfelelő, világszerte elfogadott technológia
  • Automata tűzgátló ajtókra, illetve légutánpótló ajtókra is szerelhető
  • Számos tűzvédelmi profilrendszerrel használható, mint pl. Jansen, Forster, Heroal vagy Schüco
  • Hő- és füstelvezető rendszerekhez – kiegészítés nélkül – illeszthető, és nem igényli  24V-os hálózat kiépítését

Variációk:

  • Kétszárnyú ajtók master/slave működtetéssel, vagy anélkül
  • Energiatakarékos üzemmód: állítható, hogy csak egy, vagy mindkét szárny nyíljon ki hagyományos üzemben, vész esetén mindkét ajtószárny működésbe lép
  • Integrált, mechanikus csukássorrend szabályozás kétszárnyú tűzgátló ajtókhoz
  • Beépített zsilip üzemmód, két egymás utáni egyszárnyú ajtó használatához
  • A forgalom irányának megfelelő ajtónyitás folyosókon
  • Nyitás vagy csukás áramszünet esetén is

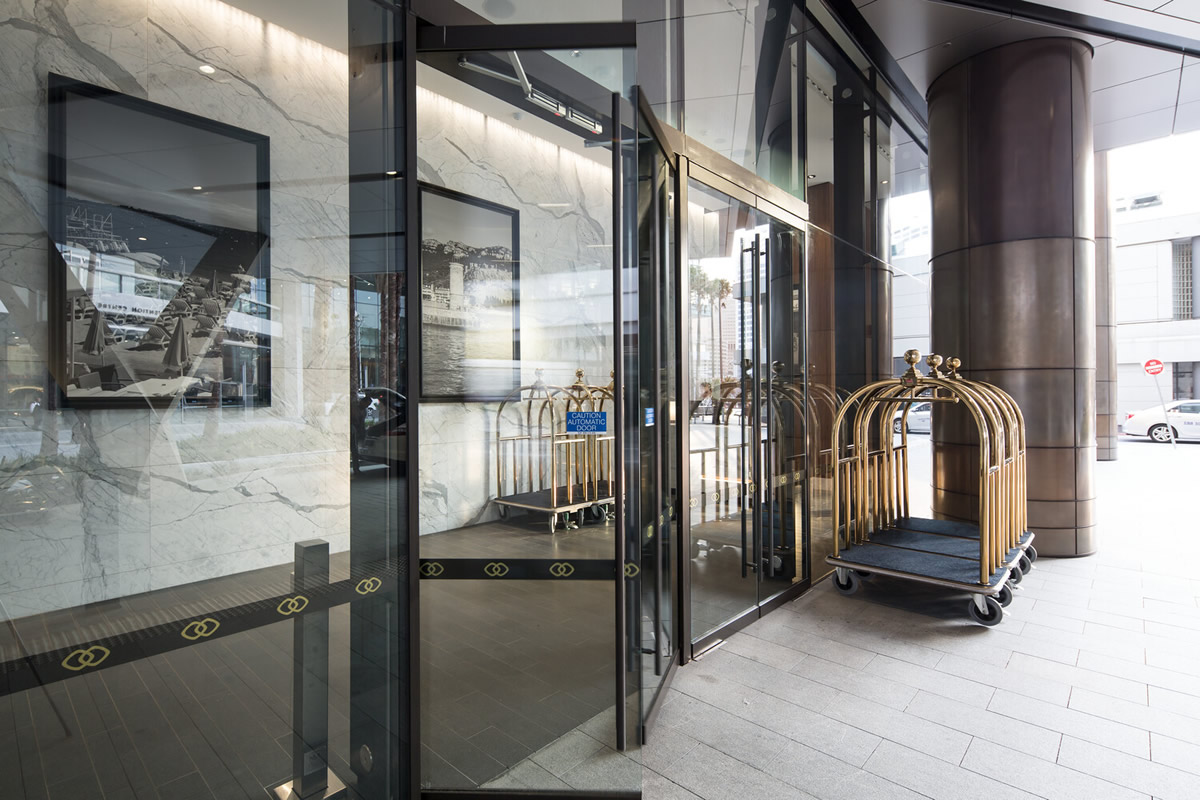

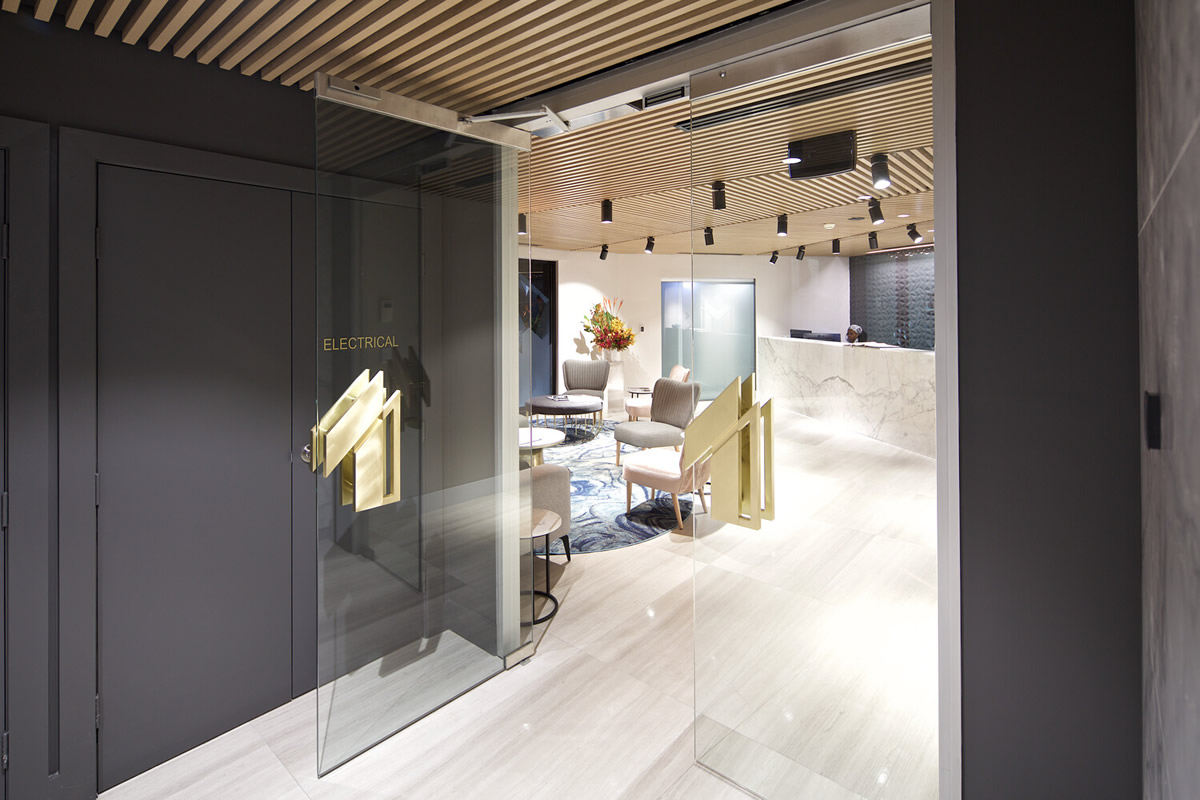

record DFA 127 ajtónyitó automatikák
record DFA 127 ajtónyitó automatikák
Egy rendszer, négy alkalmazási lehetőség

Full Power
A DFA 127 FP valóságos erőműnek számít a record nyílóajtó automatika családjában. Szabályozható rugóerejének köszönhetően sokoldalúan alkalmazható, és adaptálható az EN4 és EN6 közötti – azaz a legnagyobb méretű – ajtókhoz is. Alkalmazása rendkívüli flexibilitást biztosít az üzemeltetőknek. Kifinomult mechanikáját a record saját, svájci fejlesztésű vezérlése irányítja, és a teljes nyitási zónában optimális energiahasználatot biztosít, komplex funkcionalitást tesz elérhetővé.

Különösen alkalmas a következő helyszíneken történő felhasználásra:

  • Nagykereskedelmi üzletek, raktárak
  • Repülőterek
  • Igazgatási és irodaépületek
  • Éttermek, hotelek és azok folyosói

Low Energy
A DFA 127 LE az ideális választás olyan környezetekben, ahol az emberek lassabban mozognak, reakcióképességük csökkent, mint például a kórházakban és idősek otthonában. A kinetikus energia itt 1,6 joule-ra korlátozott, ami még biztonsági érzékelők nélkül is gondoskodik arról, hogy a nyitási zónában tartózkodók testi épsége ne kerüljön veszélybe.

Különösen alkalmas a következő helyszíneken történő felhasználásra:

  • Idősek és fogyatékkal élők otthonai
  • Kórházak, klinikák és nyugdíjas otthonok
  • Magánlakások és apartmanok

Speciális előnyei:

  • Sima és egyenletes mozgásának köszönhetően könnyen használható idős emberek számára is
  • További biztonsági érzékelők nem szükségesek
  • A gyakorlatilag hangtalan működés megőrzi az életterek nyugalmát és csendjét

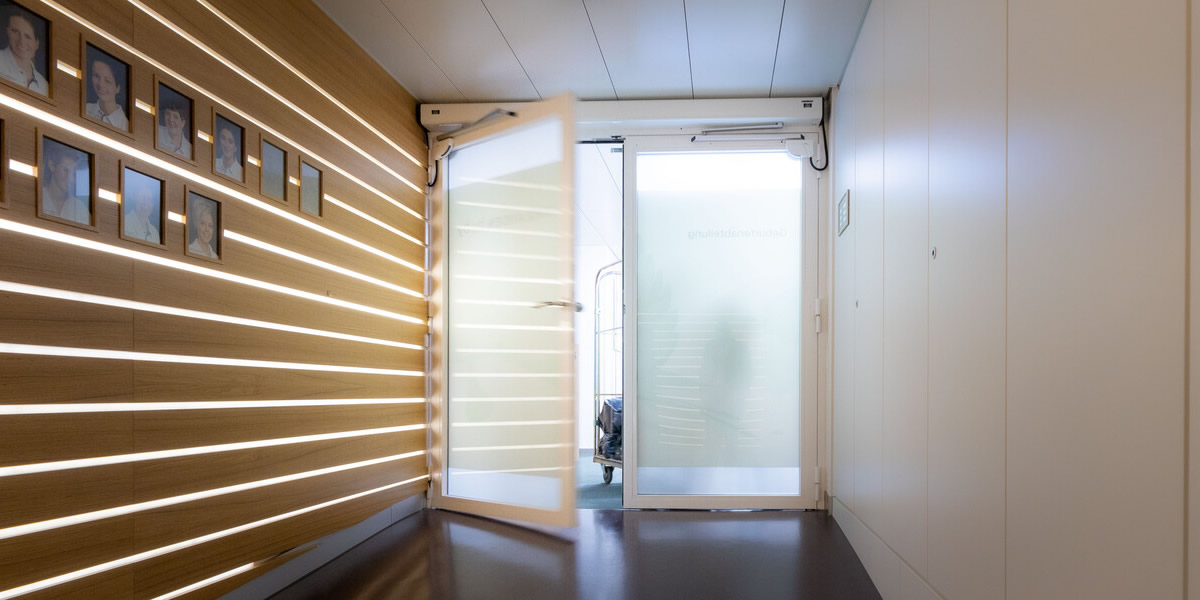

record DFA 127 ajtónyitó automatikák
record DFA 127 ajtónyitó automatikák

Inverse
A DFA 127 IN lehetővé teszi az ajtók tápellátás nélküli biztonságos és megbízható nyitását is. A motorral végzett zárási ciklus során a nyitáshoz szükséges energiát egy rugó mechanikusan eltárolja. Ha füst töltené meg az épületet, a független hő- és füstelvezető (RWA) rendszer átveszi az irányítást, és az IN típus megbízhatóan kinyílik még áramkimaradás esetén is. Az ajtó így megfelelővé válik arra, hogy friss levegőt engedjen az épületbe, illetve szabad utat adjon a füstnek és a hőnek.

Különösen alkalmas a következő helyszíneken történő felhasználásra:

  • Menekülési útvonalak nyílásai
  • Közlekedési útvonalak biztosítása
  • Hő- és füstelvezető rendszerek
  • Szellőztető rendszerek

Speciális előnyök:

  • A nyitási véghatároló az automatikába integrált, így nem botlanak meg benne a járókelők
  • Vészüzem esetén nincs szükség energiaellátásra az ajtó nyitásához

Fire
A DFA 127 F speciális füst- és tűzvédelmi ajtókhoz is használható. Tűz esetén a füst és hőérzékelőből vagy a tűzjelző rendszerből érkező jelzésre az útvonalat rugóerővel azonnal lezárja. Az SFR127 mechanikus, szekvenciális vezérlése, kétszárnyú tűzvédelmi ajtókra való felszerelhetőséget is lehetővé tesz.
Különösen alkalmas speciális tűz- és füstvédelmi határoknál történő felhasználásra.

Speciális előnyök:

  • A beépített tűzvédelmi komponensek következtében kompakt dizájn
  • Az automatika összekapcsolható a helyi tűzvédelmi rendszerrel
  • Saját további vezérléséhez füst- és hőérzékelők csatlakoztathatók
  • Sokféle tűzvédelmi profilrendszerrel használható együtt

Az alábbiak minden DFA 127 típusra vonatkoznak:

  • Tökéletesen egyforma dizájn
  • Technikailag egységes megoldások
  • Kipróbált, svájci fejlesztésű és gyártású kiegészítők
  • Bármilyen rendszerhez csatlakoztathatók
  • Feltűnően zökkenőmentes üzem
  • Könnyű karbantarthatóság és nagyfokú megbízhatóság
  • A fedél választható rozsdamentes acélból vagy alumíniumból
  • A felület festésekor számos fa-utánzat is elérhető
Kapcsolódó hírek
Megújult a FAAC Hungary Kft. honlapja
Megújult a FAAC Hungary Kft. honlapja
Automatizált bejáratok és szolgáltatások átláthatóbb formában
Megújult a FAAC Hungary Kft. honlapja
Tűzgátló ajtók és karbantartásuk
Tűzgátló ajtók és karbantartásuk
A tűzgátló ajtók karbantartását csak a szükséges vizsgákkal rendelkező személy végezheti el
Tűzgátló ajtók és karbantartásuk

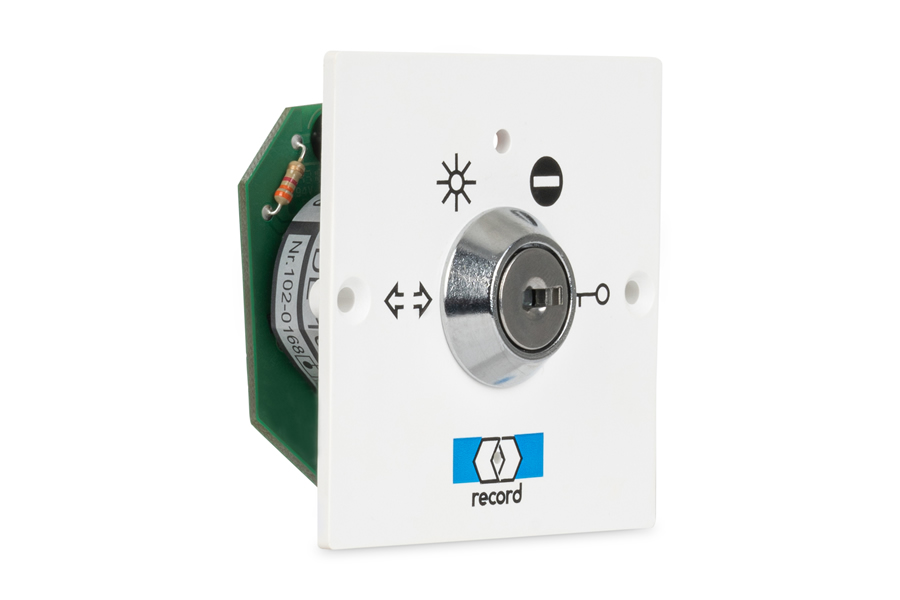

Az automata ajtók zárási lehetőségei
