Áttekintés

Zehnder moduláris rendszer hangcsillapító, utóhűtő (fűtő), osztódoboz és szűrőház funkciókra

Sok dolog kis helyen. Talán ez lehetne a mottója a Zehnder komfort szellőzésben használatos termékcsaládjának, a ComfoWell rendszernek, ami gyorsan kivitelezhető, kis helyigényű rendszert jelent.

Funkciók:

A ComfoWell rendszerben az alábbi funkciók építhetők meg, akár 1,5 méteren belül (!):

  • hangcsillapító
  • osztódoboz
  • utófűtő
  • utóhűtő-páramentesítő
  • szűrőház

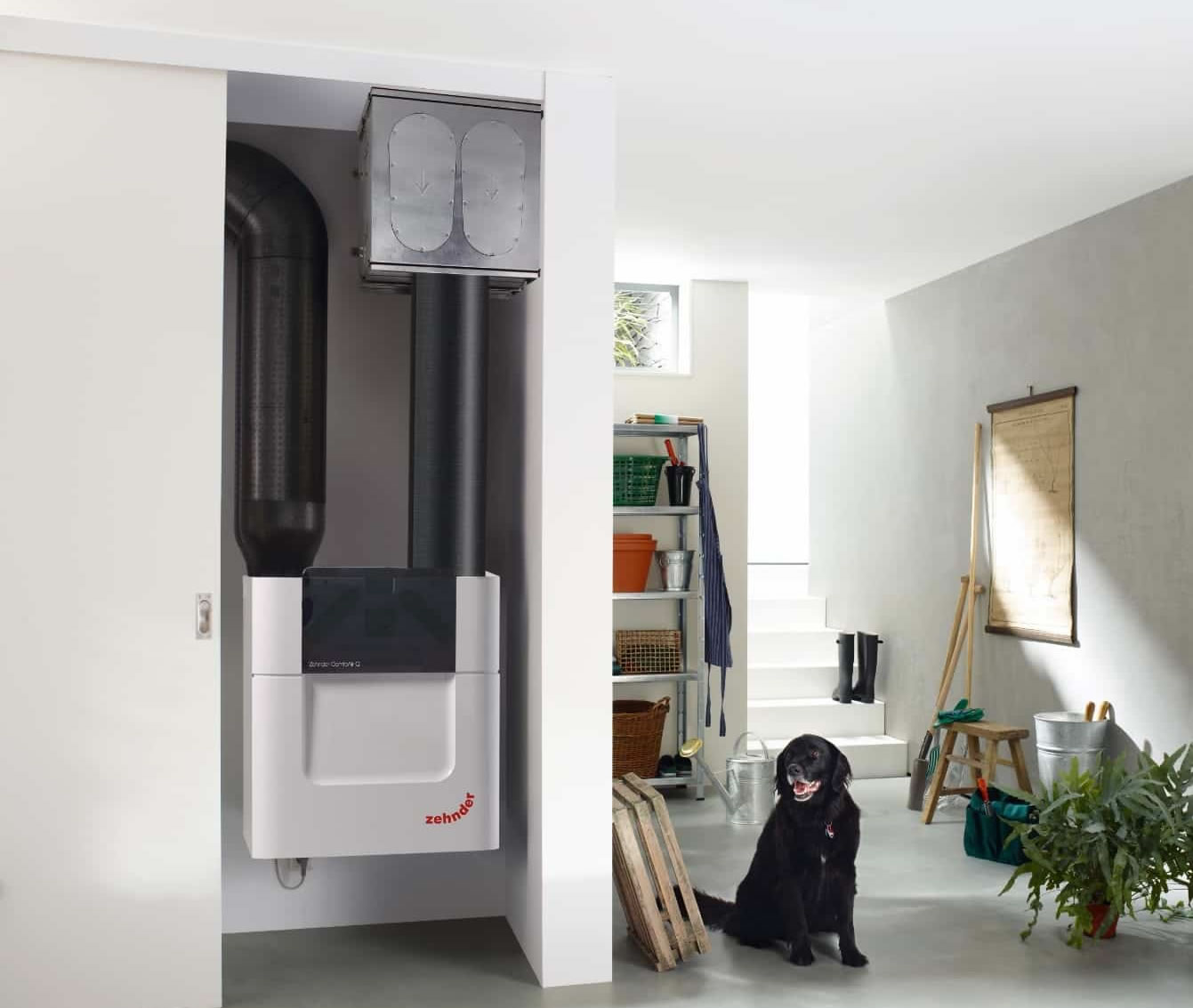

Zehnder ComfoWell építőelemes rendszer
Zehnder ComfoWell építőelemes rendszer

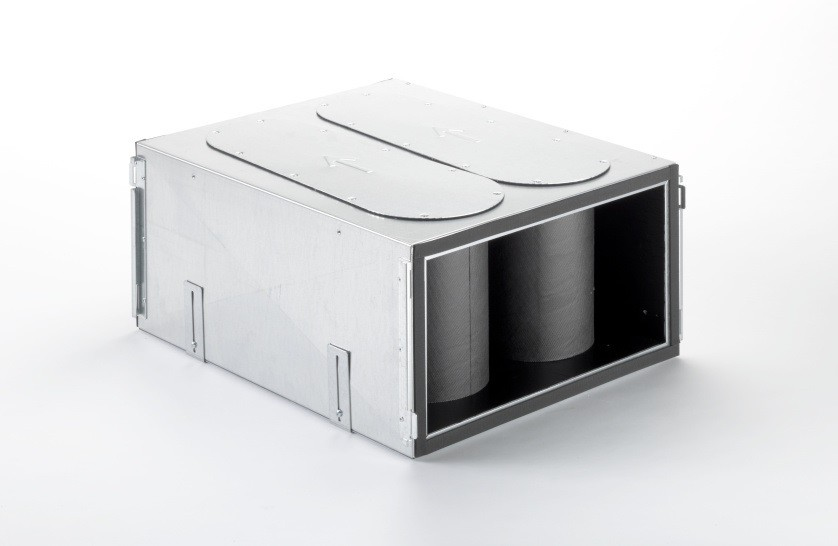

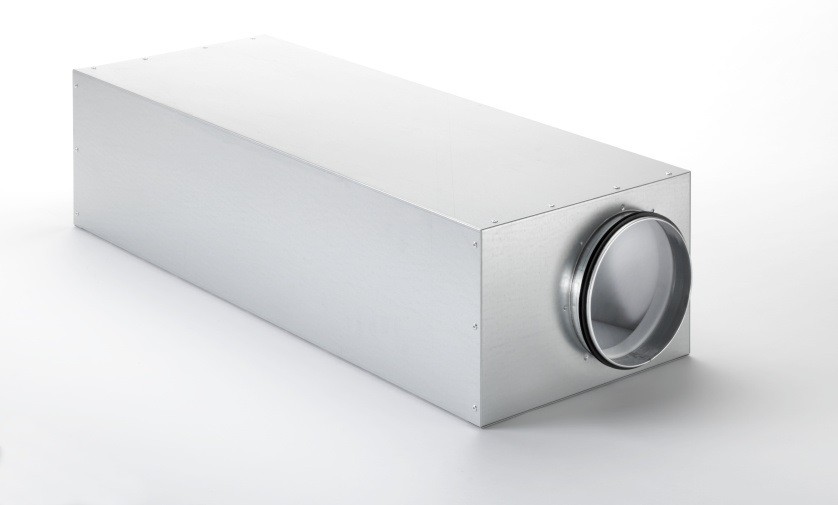

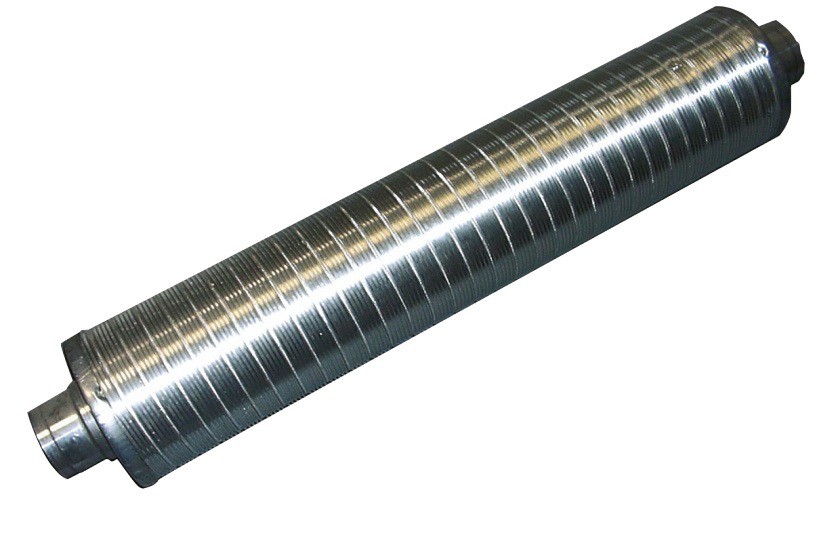

Hangcsillapító (CW-S)
A CW-S jelű tisztítható hangcsillapító alkalmas a ventilátorzaj hatékony csillapítására. Javasolják a befúvott és elszívott levegőágba beépíteni, a kidobott levegőágba csak indokolt esetben. A hangcsillapító hossza mindössze 50 cm. A beépítés helyes irányát nyíl jelzi.

Osztódoboz
A leggyakoribb Zehnder alkalmazás a CW-S hangcsillapító osztódobozként történő alkalmazása. Ilyenkor a CW-S végére egy osztótányér kerül felszerelésre (CW-M), amely tetszés szerint a 75-ös és a 90-es műanyag légcsatornákhoz is elérhető. Ebben a szerelési helyzetben a levegő egyenes irányban áthalad a dobozon.

Osztótányér a födémben
Igen kedvelt megoldás az osztótető födémbe betonozása. A zsalutábla megsértése nélkül a CW-M osztótető használható, a zsalutáblához szögelve. A zsaluzat elbontása után CW-DF távtartó segítségével lehet a CW-S hangcsillapítóhoz csatlakozni.
Gyakori, hogy a hangcsillapítót vízszintes helyzetben, a menynyezetre rögzítve szerelik fel. Ebben a szerelési helyzetben szükség van a levegő útjának 90°-os elfordítására. Erre a feladatra a CW-D fordítódoboz is alkalmas.

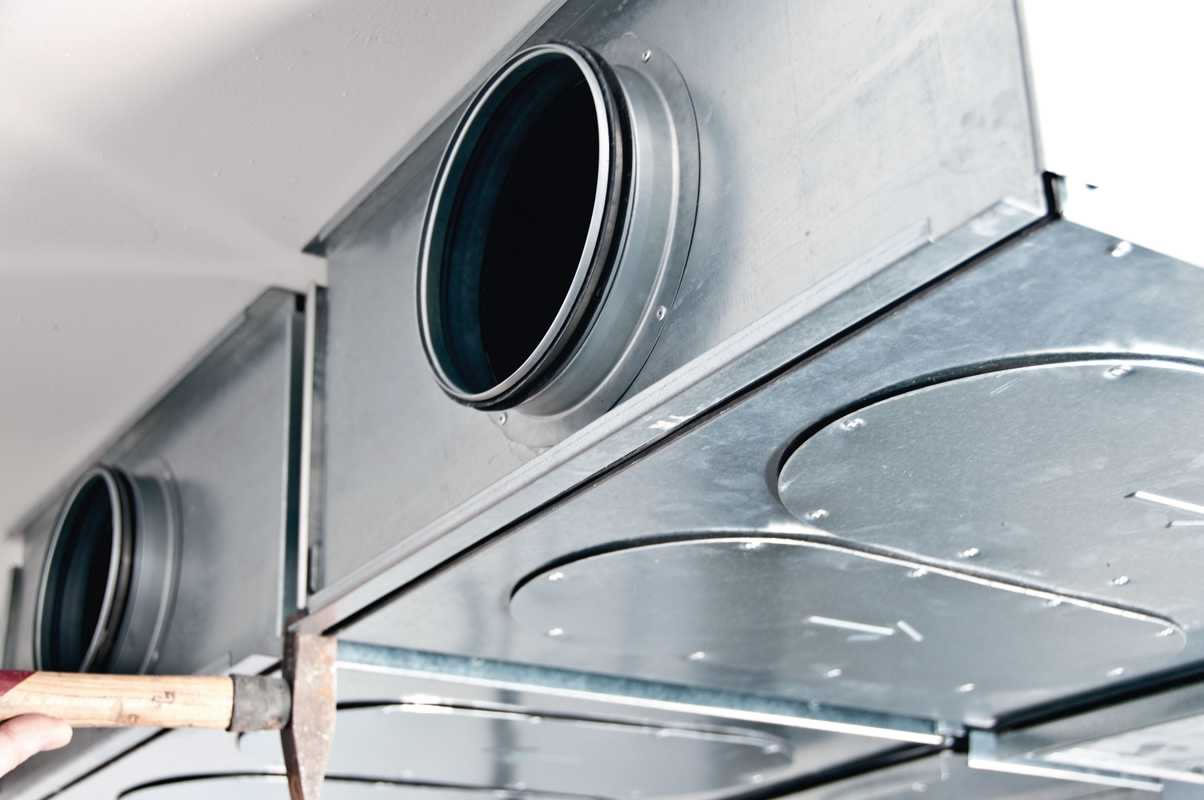

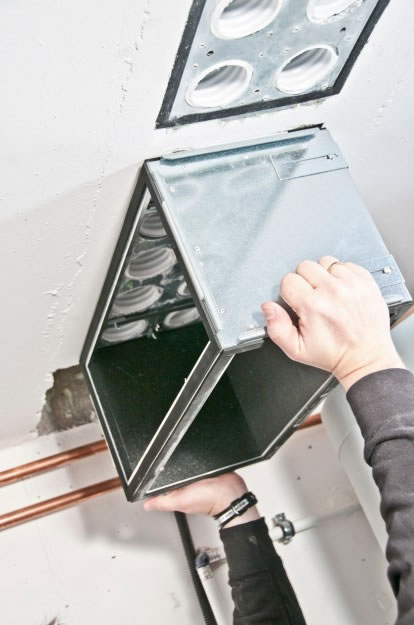

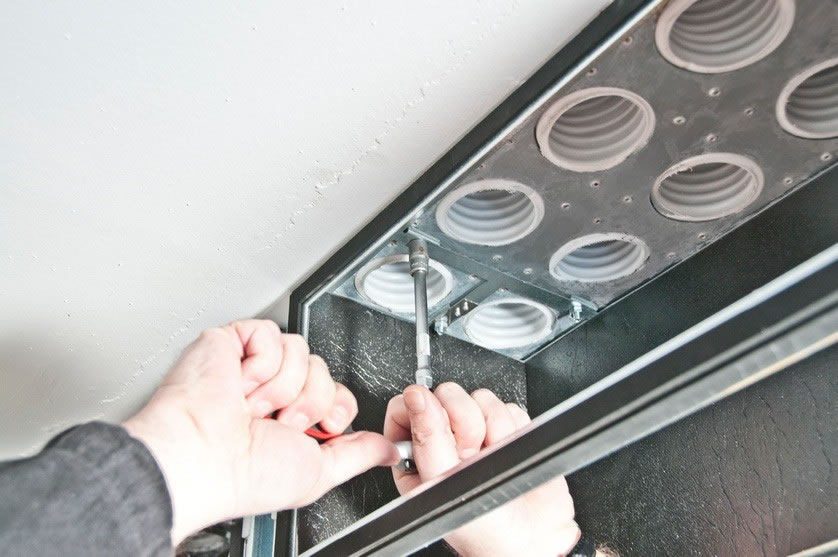

CW-S hangcsillapító-osztók mennyezetre szerelése
CW-S hangcsillapító-osztók mennyezetre szerelése
CW-S hangcsillapító-osztók mennyezetre szerelése

Fordítódoboz-osztódoboz
A CW-D használható nemcsak az előbb említett fordítódobozos helyzetben, hanem önálló osztódobozként is a CW-M osztótetővel. Ebben az esetben viszont külön hangcsillapítókról kell gondoskodni, mert a CW-D csak a szobák közötti áthallások zajcsillapítására való (belülről „kipárnázott”).

Utófűtő, utóhűtő, páramentesítő
AComfopost utóhűtő-utófűtő egységet a hőszivattyúhoz csatlakoztatva a hővisszanyerőből kilépő friss levegő hőmérséklete és páratartalma csökkenthető. Télen utófűtőként is alkalmazható. Különösen ajánlott entalpia hőcserélős gépekhez, olyan lakóépületekben, ahol felülethűtést alkalmaznak. A Comfopost használatával garantálható a felülethűtések folyamatos üzeme és hűtőteljesítménye, hiszen ezzel a párás nyári napokon is száraz, friss levegőt lehet a szobákba juttatni.

CW-F szűrőház
A szűrőház képes aktívszén filter, vagy hagyományos pollenszűrők fogadására. Az aktívszén filter alkalmas a szaganyagok semlegesítésére. A legtöbb esetben a téli füstszag ellen használják, de más szagok ellen is hatásos (pl. éttermi konyha stb.). Az aktívszén szivacsként zárja magába a szagmolekulákat. Egy idő után telítődik, elveszíti a szag-semlegesítő képességét, ilyenkor cserélni kell. A szűrők esetében figyelembe kell venni jelentős nyomásesésüket is.

Csőcsatlakozó
A rendszert a CW-P jelű csőcsatlakozók egészítik ki, amellyel kör keresztmetszetű légcsatornára lehet csatlakozni.

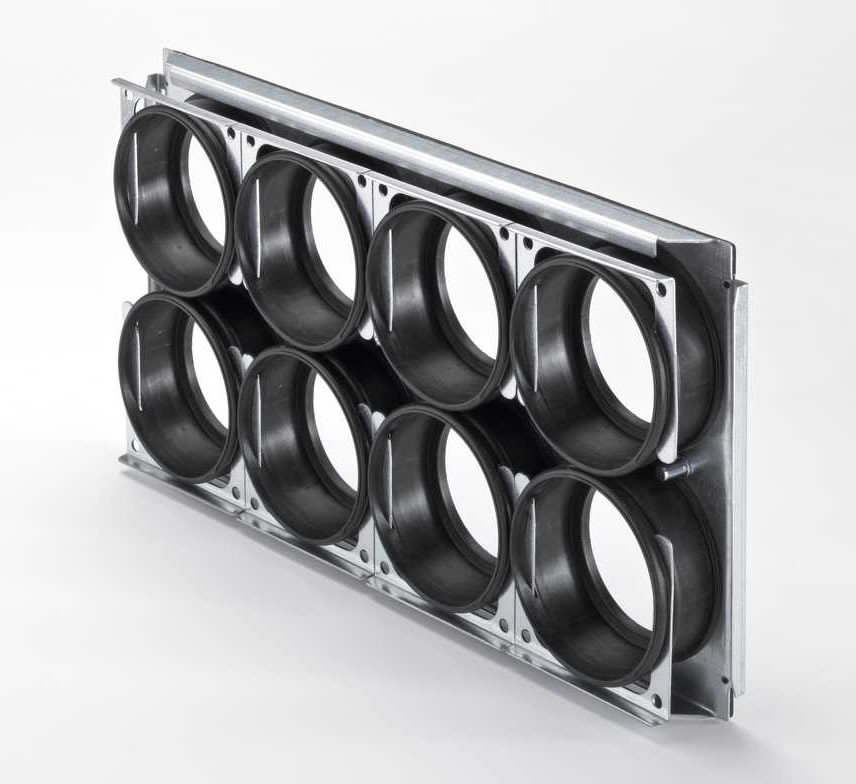

A CW-M osztótetők négytől tizenkét légcsatornát fogadhatnak
A CW-M osztótetők négytől tizenkét légcsatornát fogadhatnak
A CW-M osztótetők négytől tizenkét légcsatornát fogadhatnak

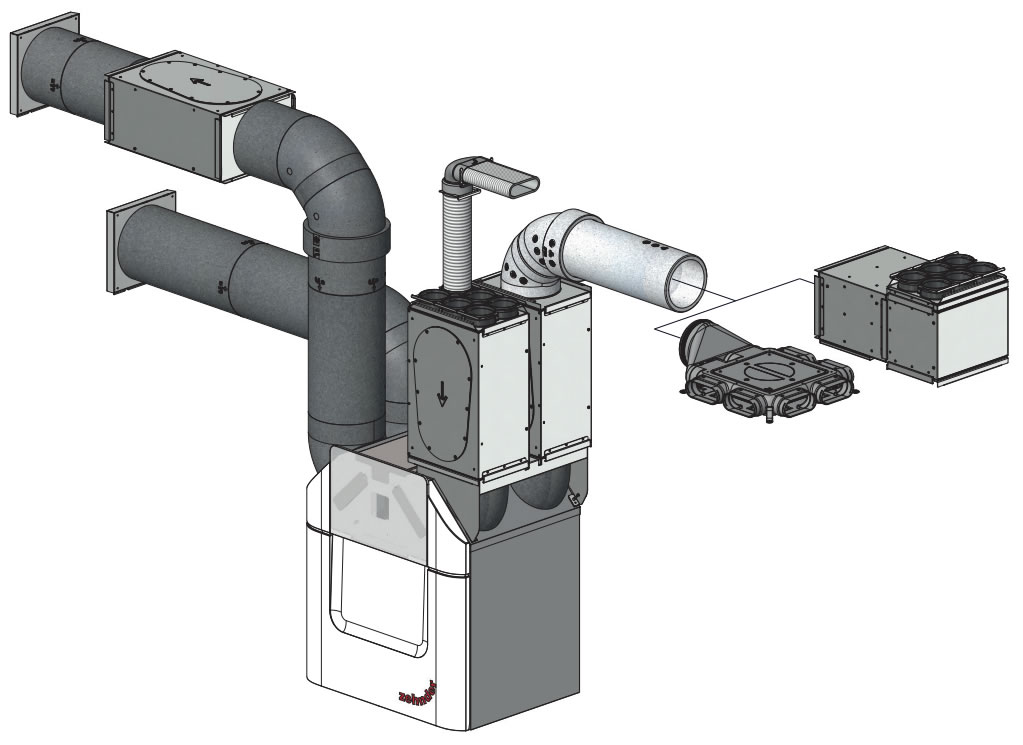

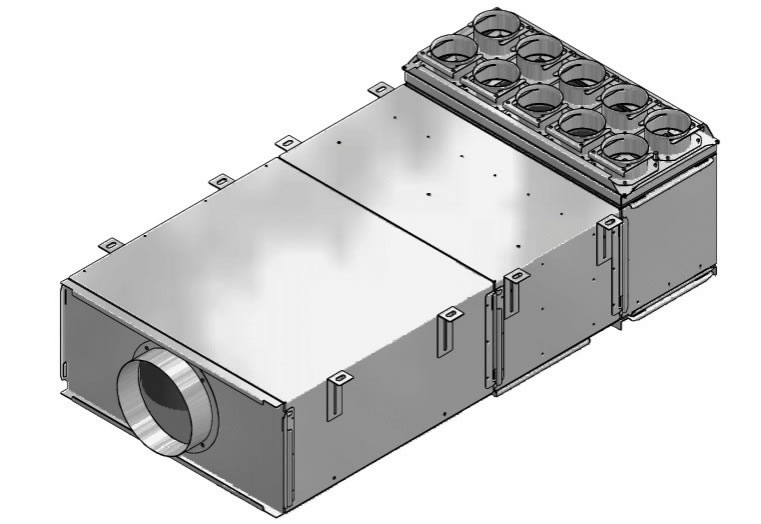

A CW-S, CW-D, CW-M összeszerelve egy egységet képeznek: több funkció nagyon rövid helyen
A CW-S, CW-D, CW-M összeszerelve egy egységet képeznek: több funkció nagyon rövid helyen
A CW-S, CW-D, CW-M összeszerelve egy egységet képeznek: több funkció nagyon rövid helyen

Méretek:

A típusjel mellett a termék szélessége van megadva mm-ben, pl. a CW-S 520 hangcsillapító szélessége 520 mm. Ehhez minden olyan rendszerelem kapcsolható, amely szintén 520-as jelű, például a CW-M 520 osztótető (amely egyébként tíz légcsatorna fogadására képes, azaz tízes osztóként használható).

Példa:

Tételezzük fel, hogy szükség van utóhűtő, hangcsillapító és osztódoboz funkcióra, födémbe szerelt 10-es osztótetővel. Sorrendben, a gép frisslevegő csonkjától indulva ezekre az elemekre lesz szükség:

  • CW-P 520- NA160 - csőcsatlakozó NA160 légcsatornához
  • ComfoPost 520 - utóhűtő, utófűtő
  • CW-S 520 - hangcsillapító a ventilátorzaj csillapítására
  • CW-D 520 - fordítódoboz, ha a CW-S mennyezetre szerelt
  • CW-DF 520 - távtartó
  • CW-M 520-10x90/P - osztótető 10 db Comfotube 90 légcsatorna elosztására

A példa szerinti kiépítés összes hossza mindössze 125 cm, a mennyezetre építve. Mindegyik elem 23 cm mély és 52 cm széles. Ez a példa szűrőházzal is kiegészíthető, ennek hossza további 30 cm lenne. Ennyi funkció 1,5 méteren belül? Ez a Zehnder innováció. Mindez építőelemenként, gyorsan, szerszám nélkül összeépíthető a helyszínen.

A kiválasztásban segítséget nyújtanak.

Zehnder komfort szellőzés
Zehnder komfort szellőzés
