Yawal S.A.

Yawal TM 77N hőszigetelt ablak- és ajtórendszer

A TM 77N egy fejlett, gazdaságos ablak és ajtó profilrendszer, amely ideális megoldást nyújt különféle típusú építményekhez. A TM 77N a TM 77 profilrendszer továbbfejlesztett változata, amely kiváló hő- és hangszigetelési paramétereket biztosít, miközben olyan, a piaci követelményeknek megfelelő megoldásokat kínál, amelyek megfelelnek a WT 2021 követelményeinek.

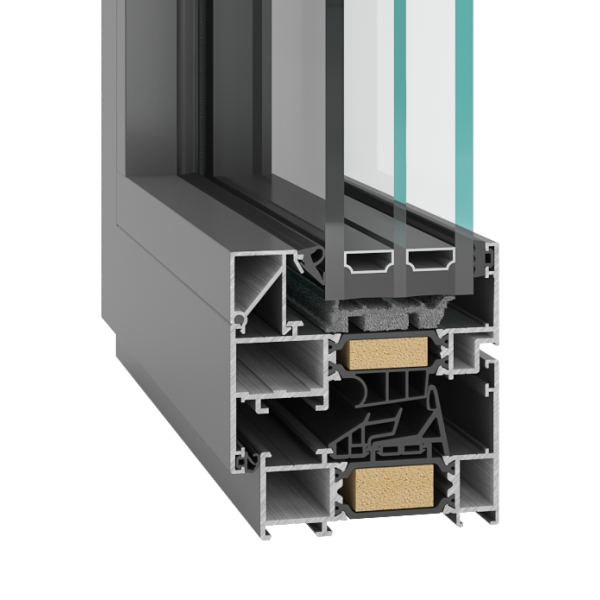

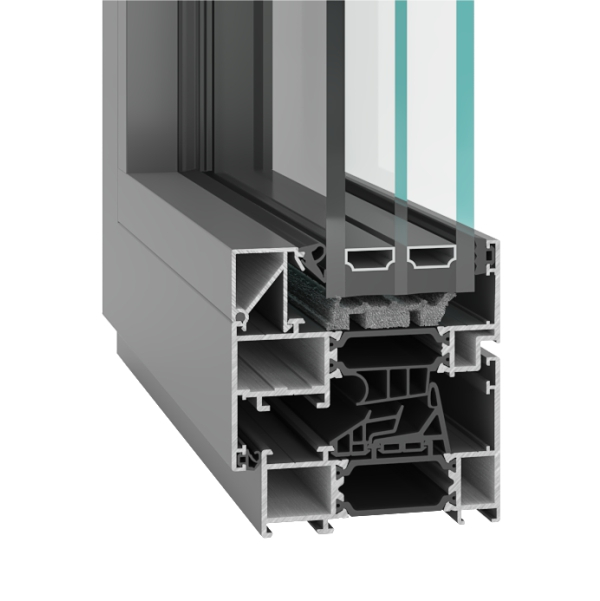

  • három termikus változat az optimális hatékonyság érdekében
  • jobb hővédelem az ökológiai tömítéseknek köszönhetően
  • gyors és precíz telepítés egy kattintással

Letöltések

Yawal TM 77N hőszigetelt ablak- és ajtórendszer - műszaki adatlap

műszaki adatlap

pdf 443.2 kB
Yawal TM 77N hőszigetelt ablak- és ajtórendszer


Nem találta meg, amit keres?

Dokumentum igénylése

Műszaki adatok

TM 77N

betörésállóság

betörésállóság

RC2 (ablak)
RC2, RC3 (ajtó)

hőátbocsátási tényező: tok (Uf) [W/m²·K]

hőátbocsátási tényező: tok (Uf) [W/m²·K]

0,62 (ablak); 0,8 (ajtó)

légzárási fokozat

légzárási fokozat

4. osztály

max. megengedett szárnysúly [kg]

max. megengedett szárnysúly [kg]

300 (ablak)
250 (ajtó)

méretek, A×B [mm]

méretek, A×B [mm]

max: 1600×3000 (ablak);
1400×3000; 2400×2900 (ajtó)

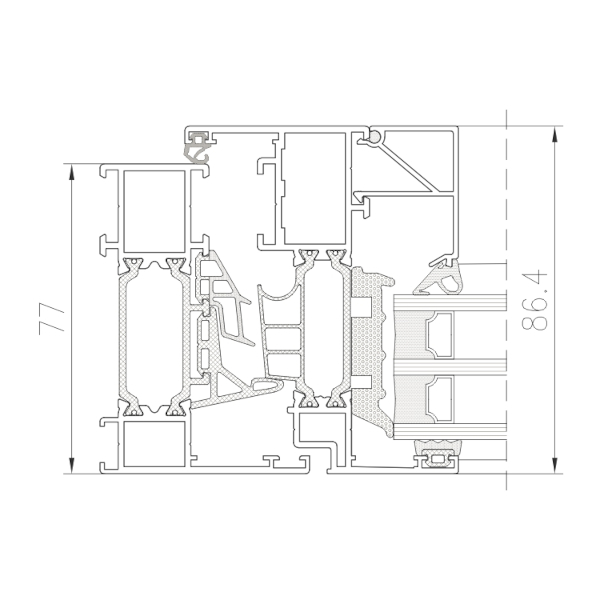

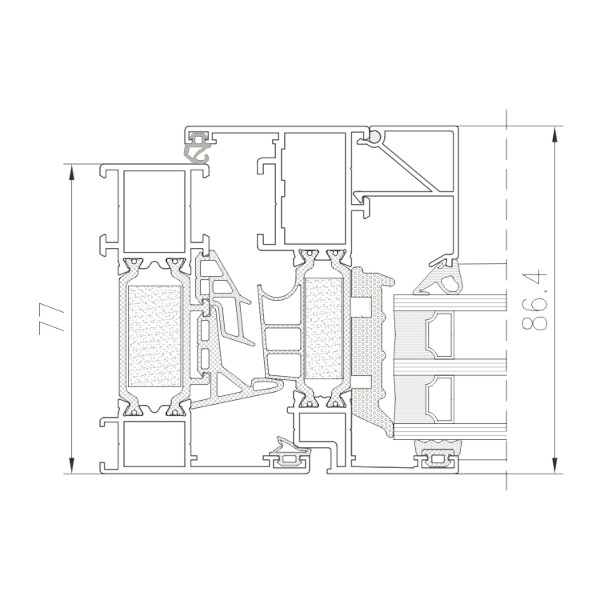

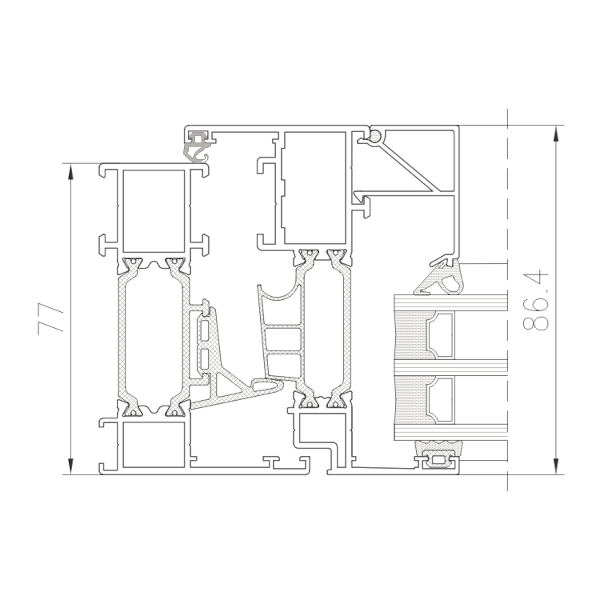

profilmélység [mm]

profilmélység [mm]

77 (ablak tok); 86,4 (ablak szárny)
77 (ajtó tok, szárny)

súlyozott laboratóriumi léghanggátlás (Rw) [dB]

súlyozott laboratóriumi léghanggátlás (Rw) [dB]

49 (ablak); 36÷45 (ajtó)

szélterhelési osztály

szélterhelési osztály

C5 (ablak); C5/B5 (ajtó)

típus

típus

ablak: válaszfalak, fix, nyíló, bukó, nyíló-bukó, bukó-nyíló
ajtó: egyszárnyú, kétszárnyú, felülvilágítóval és oldalvilágítóval

üvegvastagság [mm]

üvegvastagság [mm]

19÷61 (tokprofil); 28÷67 (szárnyprofil)

vízállóság

vízállóság

E1950 (ablak); E900 (ajtó)
