Yawal TM 74HI hőszigetelt ablak- és ajtórendszer

A Yawal TM 74HI rendszer lakó-, köz- és ipari épületekben használható, magas hőszigetelésű paraméterekkel rendelkező ablakok, ajtók, kirakatok készítésére szolgál. A rendszerben üvegszállal erősített, poliamid hőszigetelőket, valamint a köztük lévő, további habbal kitöltött tereket alkalmaztak. Lehetővé teszi nagyméretű szerkezetek létrehozását, tekintettel a rendszerben kívül és belül felhasznált, erősített profilra.

  • modern szerkezeti megoldások, különféle konfigurációkban és elrendezésekben
  • a profilok hajlíthatók
  • az ablakok beépíthetők homlokzati rendszerekbe

Letöltések

Yawal TM 74HI hőszigetelt ablak- és ajtórendszer - általános termékismertető

általános termékismertető

pdf 2.8 MB
Yawal TM 74HI hőszigetelt ablak- és ajtórendszer


Nem találta meg, amit keres?

Dokumentum igénylése

Műszaki adatok

TM 74HI

betörésállóság

betörésállóság

RC2, RC2N, RC3 (ablak)
RC2, RC2N, RC3 (ajtó)

hőátbocsátási tényező: tok (Uf) [W/m²·K]

hőátbocsátási tényező: tok (Uf) [W/m²·K]

1 (ablak); 1,2 (ajtó)

légáteresztési osztály

légáteresztési osztály

4. osztály

max. megengedett szárnysúly [kg]

max. megengedett szárnysúly [kg]

180 (ablak)
250 (ajtó)

méretek, A×B [mm]

méretek, A×B [mm]

max: 1300×3000 (egyszárnyú ablak); 2600×2200 (kétszárnyú ablak)
1293×2235; 1103×3085; 1257×2400 (egyszárnyú ajtó); 2400×2400; 4200×2700; 1922×2200(kétszárnyú ajtó)

profilmélység [mm]

profilmélység [mm]

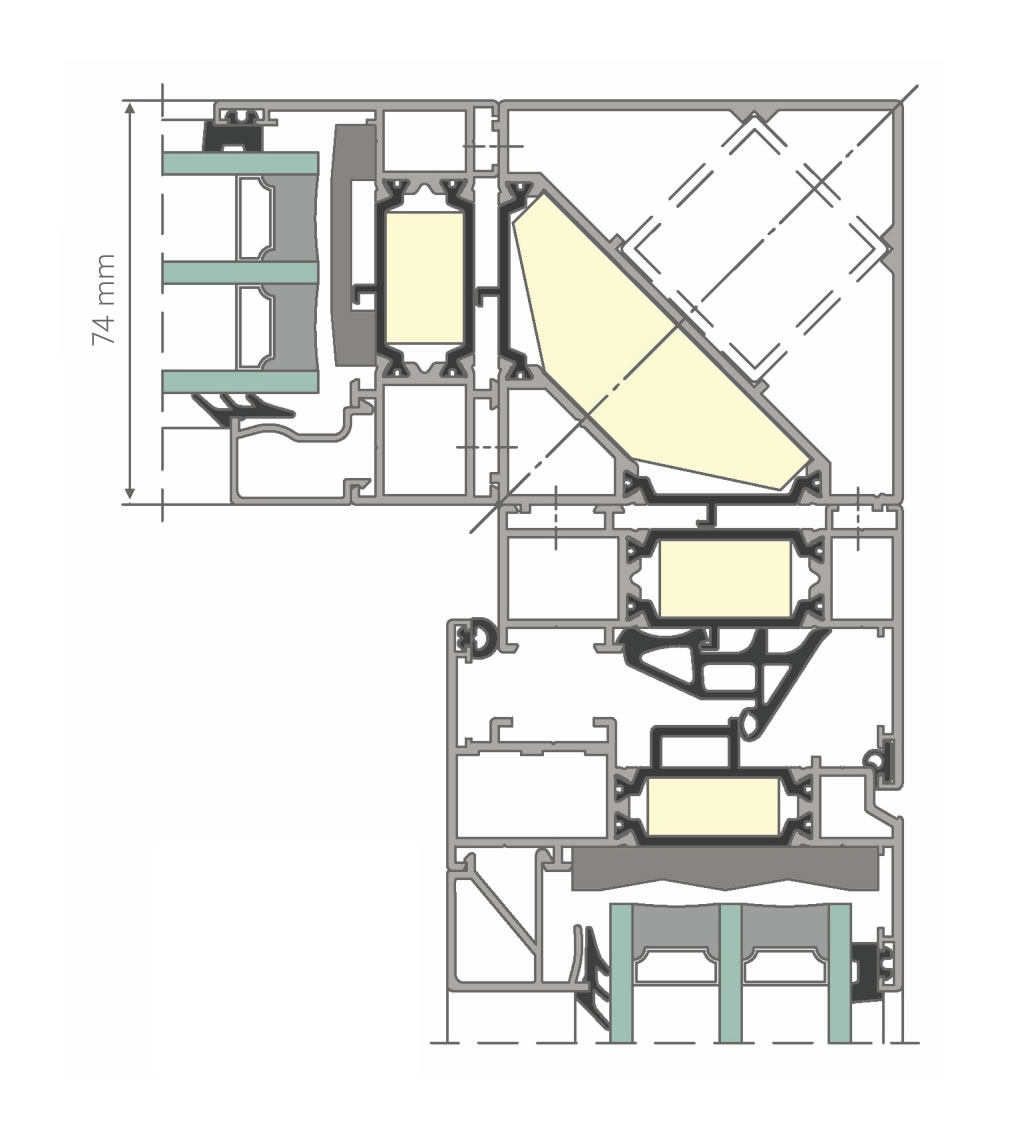

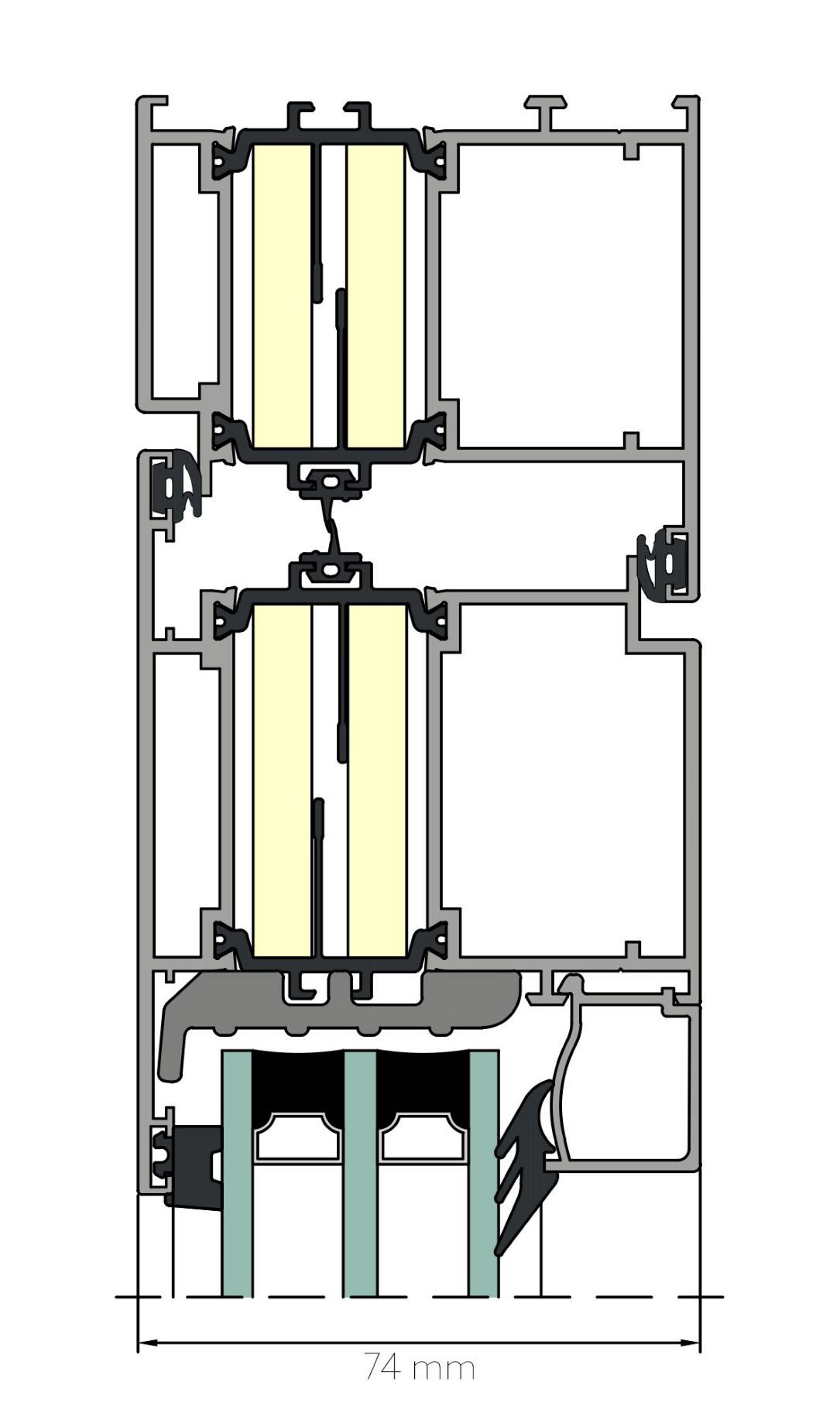

74 (ablak tokprofil); 83,4 (ablak szárnyprofil)
74 (ajtó tokprofil); 74 (ajtó szárnyprofil)

súlyozott laboratóriumi léghanggátlás (Rw) [dB]

súlyozott laboratóriumi léghanggátlás (Rw) [dB]

31÷44 (ablak); 28÷42 (ajtó)

üvegvastagság [mm]

üvegvastagság [mm]

16÷58 (tokprofil); 25÷66 (szárnyprofil)

vízállóság

vízállóság

E1050 (ablak); E900 (ajtó)
