Yawal TM 77HI hőszigetelt ablak- és ajtórendszer

A TM 77HI rendszer egy biztonságos és innovatív profilrendszer, mely lehetővé teszi kiváló hő- és hangszigetelési, szélellenállási, vízzárási és biztonsági paraméterek elérését. Az alumínium profilok között alkalmazott betéteknek köszönhetően sikerült kiváló hőszigetelési értéket elérni. A hőszigetelést a speciálisan a rendszer számára kidolgozott kamrás hőszigetelő anyagok, valamint a magas hőszigeteléssel rendelkező kitöltések képezik.

  • egyedülálló hőszigetelési megoldások
  • sokféle vasalattal és vezérlési elemmel kompatibilis
  • modern szerkezeti megoldásokra van lehetőség, különféle konfigurációkban és elrendezésekben

Letöltések

Yawal TM 77HI hőszigetelt ablak- és ajtórendszer - általános termékismertető

általános termékismertető

pdf 2.8 MB
Yawal TM 77HI hőszigetelt ablak- és ajtórendszer


Nem találta meg, amit keres?

Dokumentum igénylése

Műszaki adatok

TM 77HI

betörésállóság

betörésállóság

RC2, RC3, RC4 (ablak)
RC2, RC3 (ajtó)

hőátbocsátási tényező: tok (Uf) [W/m²·K]

hőátbocsátási tényező: tok (Uf) [W/m²·K]

0,8÷1,4 (ablak); 0,9÷1,5 (ajtó)

légzárási fokozat

légzárási fokozat

4. osztály

max. megengedett szárnysúly [kg]

max. megengedett szárnysúly [kg]

180 (ablak)
250 (ajtó)

méretek, A×B [mm]

méretek, A×B [mm]

max: 1300×3000 (egyszárnyú ablak); 2600×2200 (kétszárnyú ablak)
1293×2235; 1103×3085; 1257×2400 (egyszárnyú ajtó); 2400×2400; 4200×2700; 1922×2200(kétszárnyú ajtó)

profilmélység [mm]

profilmélység [mm]

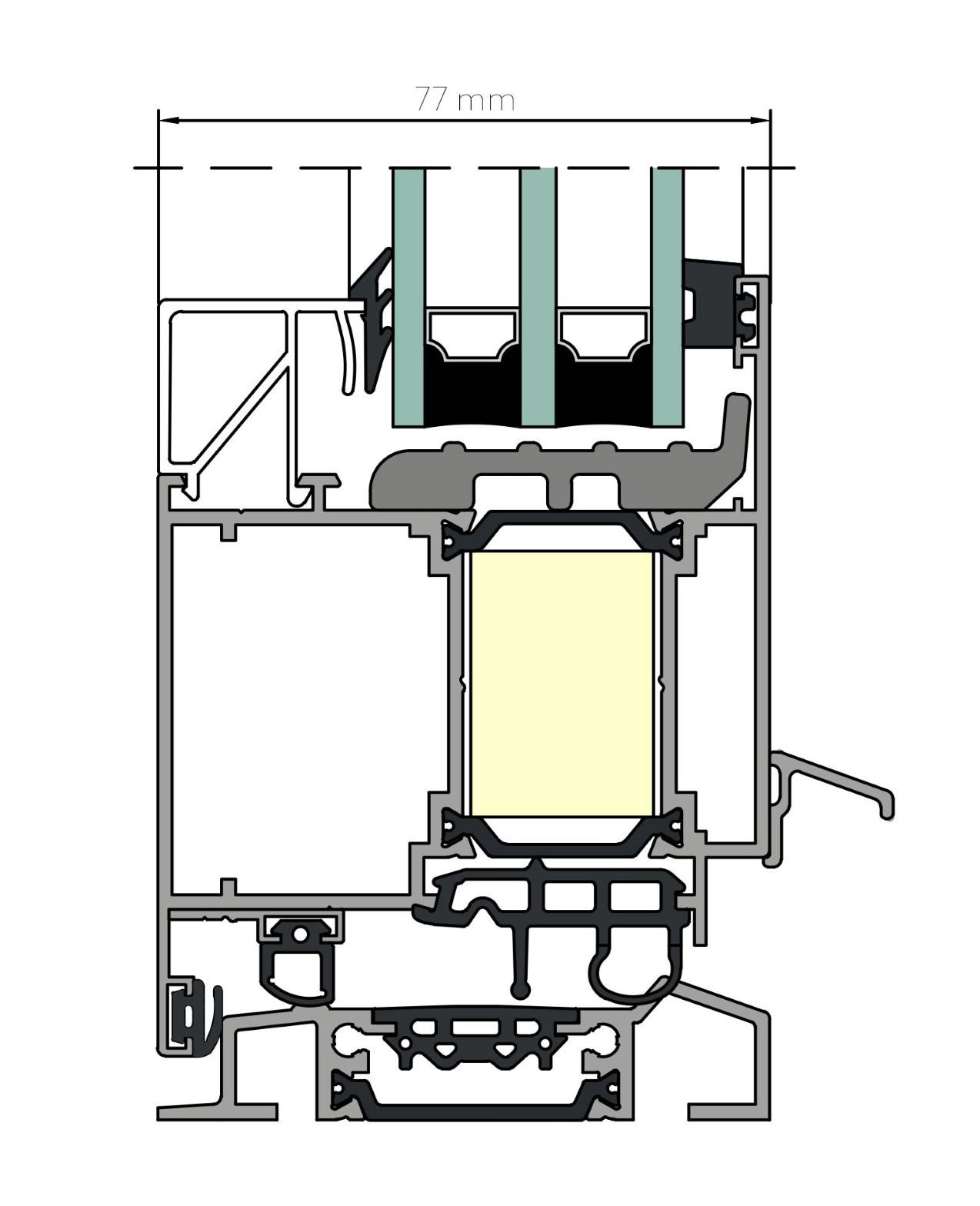

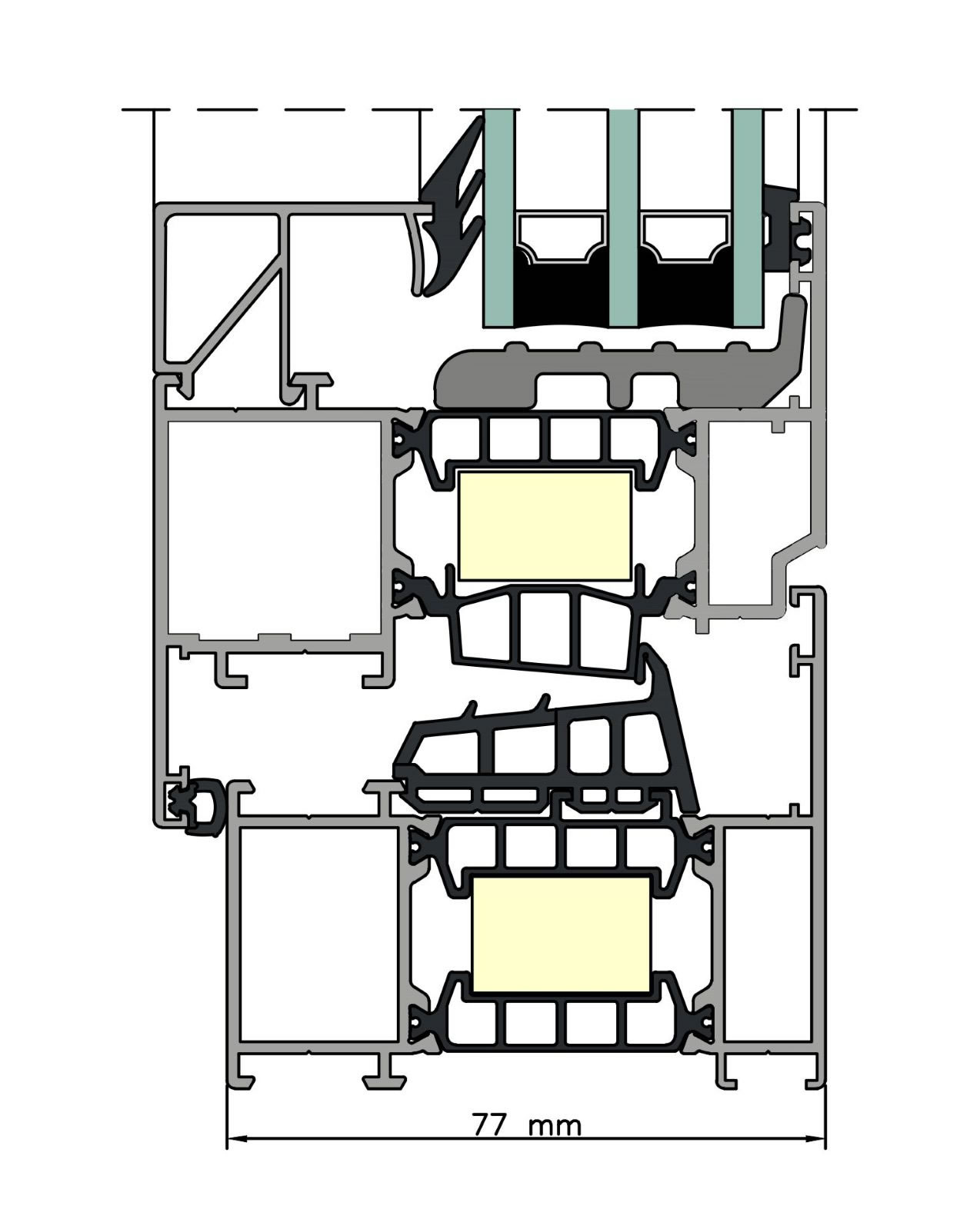

77 (ablak tokprofil); 86,4 (ablak szárnyprofil)

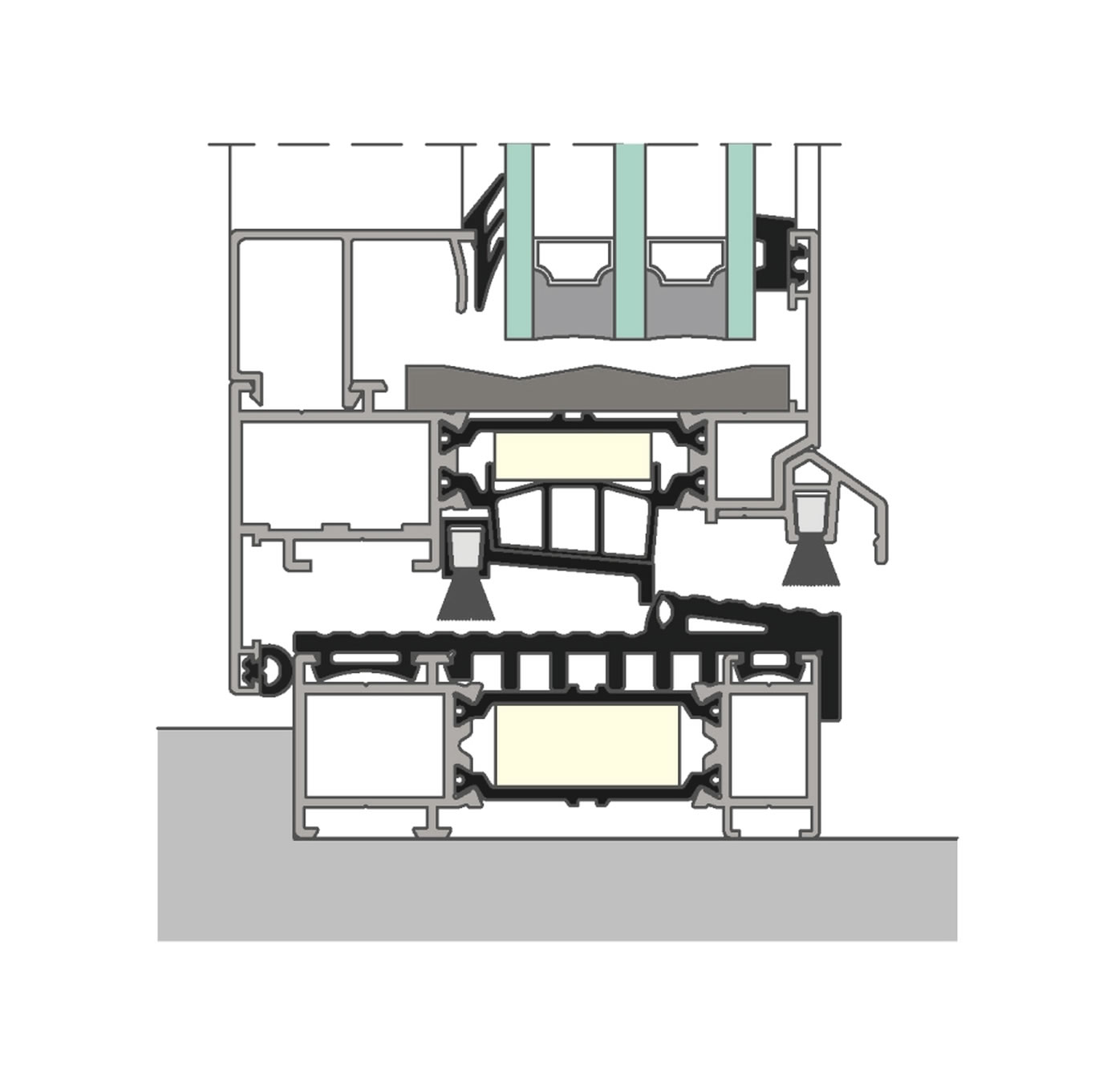

77 (ajtó tokprofil); 77 (ajtó szárnyprofil)

súlyozott laboratóriumi léghanggátlás (Rw) [dB]

súlyozott laboratóriumi léghanggátlás (Rw) [dB]

39÷48 (ablak); 36÷45 (ajtó)

üvegvastagság [mm]

üvegvastagság [mm]

19÷61 (tokprofil); 28÷67 (szárnyprofil)

vízállóság

vízállóság

E1650 (ablak); E900 (ajtó)
