Yawal FA 50N INV homlokzati rendszer

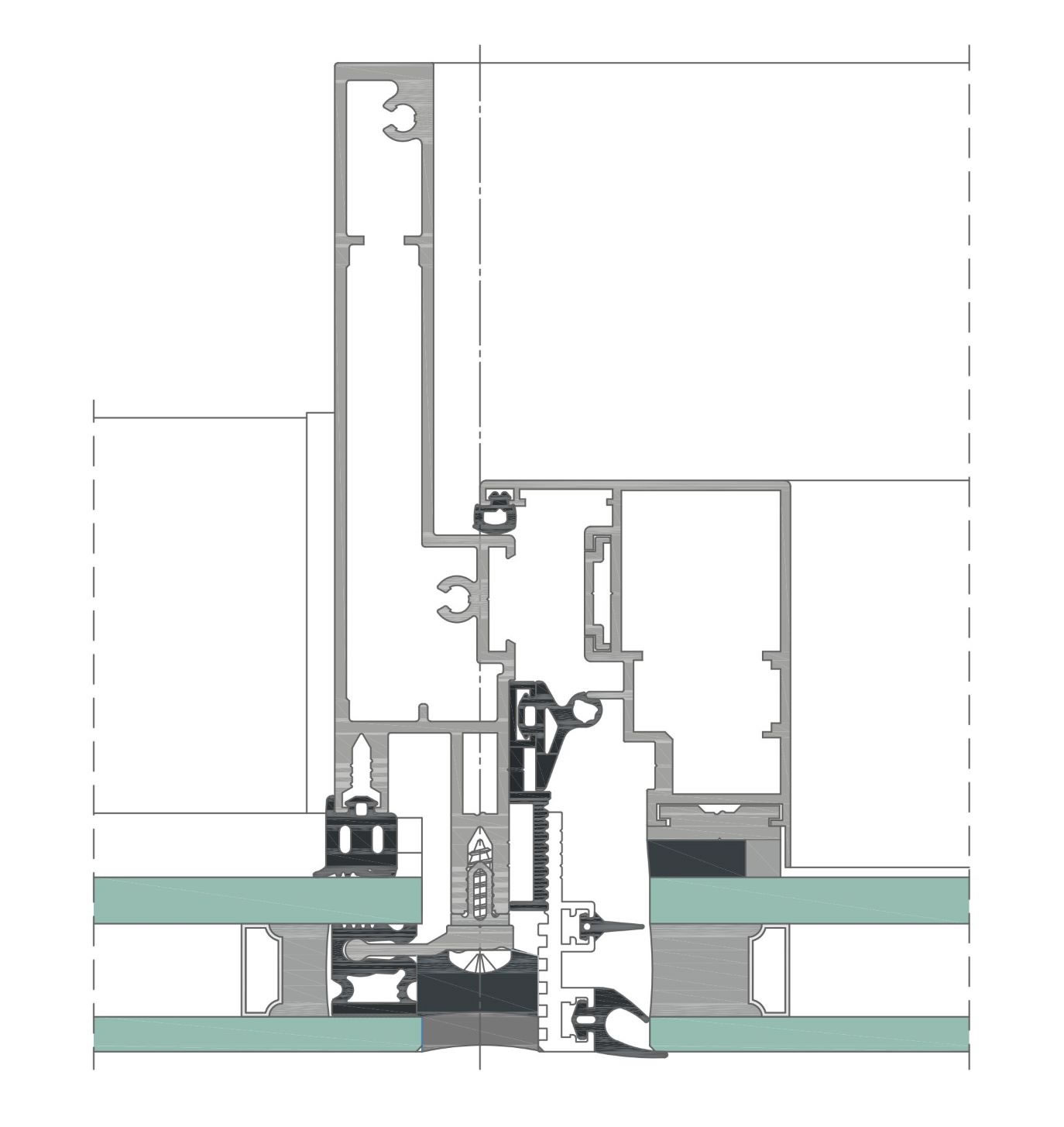

Az FA 50N INV a FA 50N és FA 50N SL oszlopos-bordás függönyfal hordozószerkezetében ablakok készítését szolgáló modern rendszer. Lehetőséget nyújt a függönyfalon befelé nyíló, nyíló-bukó, bukó-nyíló, nyíló és bukó funkciójú ablakok kivitelezésére. A rendszer jellegzetes tulajdonsága az a megoldás, melynek köszönhetően az ablak kerete és szárnya a függönyfal külső oldaláról láthatatlan marad. A függönyfal oszlop profiljai úgy kerültek kialakításra, hogy egyidejűleg az ablakkeret funkciót is ellássák.

  • egy- vagy kétrétegű üvegezés
  • a függönyfalon kívülről rejtett ablakszárny effektus
  • kimagasló termikus szigetelés

Letöltések

Yawal FA 50N INV homlokzati rendszer - általános termékismertető

általános termékismertető

pdf 2.5 MB
Yawal FA 50N INV homlokzati rendszer


Nem találta meg, amit keres?

Dokumentum igénylése

Műszaki adatok

FA 50N INV rendszer

ablak nyitási mód

ablak nyitási mód

nyíló-bukó; bukó-nyíló; nyíló; bukó;

hőátbocsátási tényező: tok (Uf) [W/m²·K]

hőátbocsátási tényező: tok (Uf) [W/m²·K]

≥0,7

látható szélesség [mm]

látható szélesség [mm]

78,5 (belső)

légáteresztési osztály

légáteresztési osztály

4.

max. homlokzattábla súly [kg]

max. homlokzattábla súly [kg]

150 (nyíló ablak, bukó-nyíló ablak)

szélterhelési osztály

szélterhelési osztály

E 1650

ütésállóság

ütésállóság

I5, E5 osztály

üvegezés

üvegezés

strukturális beépítés

üvegezési vastagság [mm]

üvegezési vastagság [mm]

28÷58

vízállósági osztály

vízállósági osztály

E 1650
