EK2-EU füstgázvezérlő csappantyú

Mechanikus füstelvezető rendszerekhez és túlnyomásos szellőztető rendszerekhez, valamint légpótlás biztosítására

• CE-megfelelőséggel rendelkező füstgázvezérlő csappantyú az EN 12101-8 szerint
• Megfelel a füstgázvezérlő csappantyúk lehető legmagasabb teljesítményjellemzőinek az EN 13501-4 osztályozási szabvány szerint
• Használható teherhordó szerkezetekben (szilárd és szerelt falak és födémek) a tűz integritásának biztosítása érdekében (tűzszakasz képzés)
• Hő- és füstlevezető rendszeri légcsatornákhoz, aknákhoz
• Túlnyomásos szellőztető rendszerek, mechanikus füstelvezető rendszerek, gázoltó rendszerek és légpótlás biztosítására
• Vezérelő jel a tűzjelző rendszerről, és integrálható a központi épületfelügyeleti rendszerbe a TROXNETCOM-mal
• Távjelzés nyit / zár motorokkal és végállás visszajelzéssel
• Cmod = a füstelvezetéshez és a szellőztetéshez a kombinált rendszerekben, és így a
  térfogatáram szabályozás köztes lezárólap állással megvalósítható
• Névleges méretek 200 × 200 – 1500 × 800 mm, 43200 m³/h vagy 12000 l/s (10
  m/s-nál) füstgáz térfogatáramhoz
• Alacsony nyomásveszteség nagy áramlási sebességgel, 10 m / s vagy annál
  nagyobb standard értékkel
• Automatikus kioldás (AA), kézi kényszervezérlési opció (MA)
• Egyszerű és gyors, habarcs nélküli beépítés szilárd és szerelt falakba

Galéria

Galéria

Galéria

Galéria

EK2-EU füsgázvezérlő csappantyú működési mód

A füstgázvezérlő csappantyúkat mechanikus füstgázvezérlő rendszerekben használják. A füstgázok elszívására használatosak, illetve légpótlást biztosítanak az egyes tűzszakaszokban. A csappantyúk kalcium-szilikát panelekből készültek, amelyeket a hővédő burkolat alatt elhelyezkedő motor nyit és zár. Amikor a rendszer füstöt észlel, a motort egy, a légcsatorna füstérzékelőjéből vagy pedig a tűzjelző rendszerből érkező jel hozza működésbe. A füstgázvezérlő csappantyúknak két biztonságos pozíciójuk van: a nyitott és a zárt.

A több tűzszakaszhoz tartozó tűzálló füstgázvezérlő csappantyúk esetén a biztonságos pozíció vagy a nyitott, vagy pedig a zárt, a tűz helyétől és az elszívandó füst útvonalától függően. Ha a "nyitott" a biztonságos pozíció, a szabad keresztmetszetet tűz esetén is fenn kell tartani. Az automatikus vagy manuális működtetés esetén az EK2-EU lezárólapja a biztonsági pozícióba áll. A meghatározott idő-hőmérséklet görbe szerint az EK2-EU 25 perc múlva is teljesen kinyitható vagy bezárható (MA, manuális kioldás). Az EK2-EU típusú füstgázvezérlő csappantyúkat modulációs alkalmazásokhoz is engedélyezték (Cmod) - a lezárólap bármilyen közbenső helyzetbe állítható, ami lehetővé teszi a túlnyomás beállítását. Az üzembiztosság fenntartásához a füstgázvezérlő csappantyút rendszeresen karban kell tartani.

Galéria

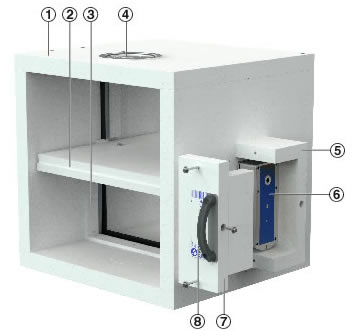

1. Ház
2. Szabályozólap
3. Ütköző
4. Kémlelőnyílás (opcionális)
5. Motor burkolat
6. Meghajtás
7. A motor burkolatának fedele (nyitva)
8. Típustábla
