Új CHANNEL-FIX modul az előre bebetonozott sínrendszerek méretezéséhez

Az újonnan elérhető CHANNEL-FIX szoftvermodul mostantól nem csak az offline verziójú FiXperience méretezőben, de az online verziójú szoftverváltozatban is elérhető a tervezők számára.

Új CHANNEL-FIX modul az előre bebetonozott sínrendszerek méretezéséért a fischer FiXperience méretező szoftverhez
Új CHANNEL-FIX modul az előre bebetonozott sínrendszerek méretezéséért a fischer FiXperience méretező szoftverhez

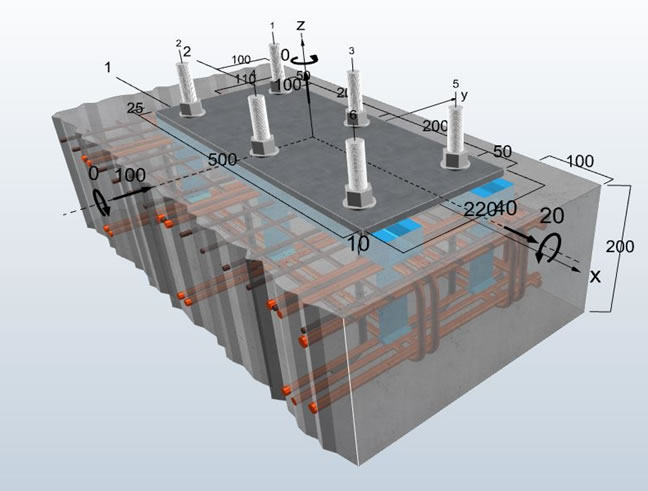

1.ábra: Párhuzamos sínrendszer vasbeton lemez felső részében való alkalmazása a nyomatékbíró kapcsolatokhoz

A szoftvermodulban lehetőség van a hatályos EN 1992-4:2018 szabvány szerinti méretezésre, továbbá a szabványban lévő hiányzó (nem szabályozott) rések kitöltésére a kiegészítő CEN/TR 17080 számú Technical Report alapján. Számos csomóponti eset közül választhatnak a tervezők, ezzel is minél inkább lekövetve az adott projekt igényeit. Lehetőség nyílik a síneket a vasbeton lemez oldalsó (bütü) vagy felső/alsó részében, továbbá önálló, egymás melletti (folytatólagos) elrendezésű vagy egymással párhuzamos sínként elhelyezni a modellezésnél.

A vasbeton szilárdságát lehetőség van figyelembe venni C12/15 -től C90/105-ig repedéses, illetve repedésmentes betonnál egyaránt, az EN 206-1:2000 szerint.

Új CHANNEL-FIX modul az előre bebetonozott sínrendszerek méretezéséért a fischer FiXperience méretező szoftverhez
Új CHANNEL-FIX modul az előre bebetonozott sínrendszerek méretezéséért a fischer FiXperience méretező szoftverhez

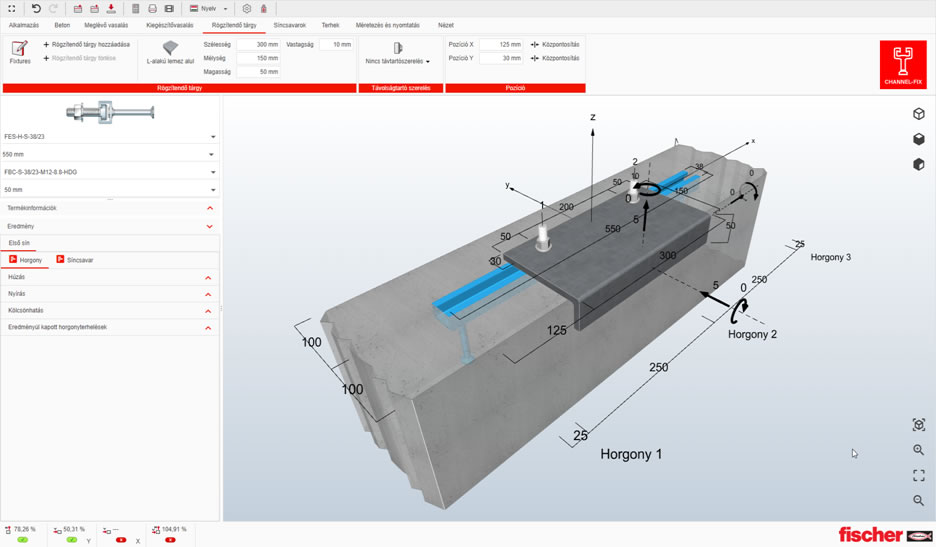

2.ábra: Födém oldalsó (bütü) részében korlátrögzítési példaeset

 A fischer FES sín- és FBC síncsavar rendszerével, az ETA-18/0862 engedélye szerint melegen hengerelt, illetve hidegen alakított sínek és azokhoz tartozó síncsavarok alkalmazására nyílik lehetőség.

Számtalanszor adódhat olyan eset a modellezés kapcsán, amikor a határokon mozgunk mind teherbírási, mind geometriai, mind megvalósíthatósági tekintetben. Ebben nagy segítséget tud nyújtani a szoftvermodulban található többszörös méretezés, melynél minden olyan rendszert megjelenít nekünk a szoftver, amelyek az adottságok (rögzítési alap anyagtulajdonság, geometria, terhelés stb.) mellett megfelelnek teherbírási tekintetben. Ennél az összegző eredménynél a szoftver mindenfajta lehetséges tönkremeneteli móddal számol, külön mindegyik rendszer esetében, mely eredményt másodpercek alatt kiszámol a szoftvermodul. Ezzel nem kevés időt tud megspórolni a szoftver a tervezők számára. Innen nincs más teendő, mint kiválasztani a legideálisabb rendszert és a modellben ez azonnal implementálásra is kerül.

Amennyiben több terhelési eset is fennáll, a szoftverben lehetőség van újabb terhelési eset soros formában való megadására.

Miután elkészültünk a modellezéssel, készíthetünk az eredményről dokumentációt, mely minden input adatot, szerelési ábrákat, rajzokat és hatályos szabvány szerinti részletes ellenőrzést is tartalmaz.

CHANNEL-FIX Online (FiXperience.online)

A hírben szereplő termékek
fischer FiXperience méretező szoftver

fischer FiXperience méretező szoftver

A fischer FiXperience méretező szoftvere biztonságos és megbízható támogatást nyújt projektjeinek számításában, függetlenül attól, hogy Ön előkészítő, építész tervező, statikus vagy bármilyen műszaki szakember. A felhasználóbarát program segítségével a rögzítések könnyen és rugalmasan tervezhetőek, méretezhetőek offline illetve online is ezentúl. A jellemző, nemzetközi szabványok figyelembe vételével a szoftver teljesíti a globális használat összes lehetséges feltételét. A FiXperience szoftver moduláris felépítése lehetővé teszi mérnökök számára a különböző területek szerinti alkalmazási esetek számítását. A szoftvercsomag lehetővé teszi továbbá a teljes projektek és egyedi alkalmazások célzott és költséghatékony díjmentes tervezését.

Termékismertető
Tovább
Termék kártya
fischer Cast-in Channel rögzítő rendszer

fischer Cast-in Channel rögzítősín rendszer

A fischer Cast-in Channel rendszer hidegen alakított vagy melegen hengerelt sínekből áll, amelyekhez I-alakú vagy hengeres szárú horgonyok vannak hegesztve. A sínben található furatok elősegítik a sín rögzítését fa vagy egyéb más anyagú zsaluzathoz. A sín belsejében speciális töltőanyag található, amely megakadályozza a beton befolyását az öntési folyamat során. A beton öntése után a zsaluzat és a töltőanyag könnyen eltávolítható, és a speciálisan kialakított síncsavar alkalmazható a különféle rögzítendő elemekhez.

CAD
Termékismertető
CAD
Tovább
Termék kártya
