Schneider Electric Hungária Villamossági Zrt.

ELSO SIGMA vészhívó berendezés mozgássérült WC-be

A vonatkozó előírások értelmében a középületekben található akadálymentes WC-ket vészhívó berendezéssel kell felszerelni. Ezért a Schneider Electric kimondottan ehhez az alkalmazáshoz állított össze szetteket az ELSO SIGMA hívóberendezés elemeiből. Az akadálymentes WC szettek egy nyomó-húzó kapcsolóból, egy nyugtázó gombból, egy szobajelző lámpából és a három tápegységverzió egyikéből állnak. A szett UPS (szünetmentes) tápegységet és hozzá tartozó akkumulátormodult tartalmaz, amely áramkimaradás esetén biztosítja a rendszer működését. A rendszer kiépítettsége igény szerint bővíthető. SIGMA központ, szolgálati szobai modul, további hívó és leállító kapcsolók, valamint szoba- és csoportjelző lámpák beépítése által összetettebb jelzőrendszerek is létrehozhatóak.

Letöltések

ELSO SIGMA vészhívó berendezés mozgássérült WC-be - részletes termékismertető

részletes termékismertető

pdf 587.3 kB
ELSO SIGMA vészhívó berendezés mozgássérült WC-be


Nem találta meg, amit keres?

Dokumentum igénylése

Áttekintés

Vészhelyzetben a fogyatékkal élők számára nehézséget jelent, hogy felhívják magukra a figyelmet. Az akadálymentes WC-k kialakítására vonatkozó előírásokat ezért változtatták meg. Minden középületben található akadálymentes WC-t vészjelző berendezéssel kell felszerelni.

Az akadálymentes WC szettek egy nyomó-húzó kapcsolóból, egy nyugtázó gombból, egy szobajelző lámpából és a három tápegységverzió egyikéből állnak. A rendszer  igény szerint bővíthető. SIGMA központ, szolgálati szobai modul, további hívó és leállító kapcsolók, valamint szoba- és csoportjelző lámpák beépítése által összetettebb jelzőrendszerek is létrehozhatóak.

Az ELSO SIGMA WC szettek három féle tápegységgel kaphatók: vagy DIN-sínre szerelhető kivitelben, vagy falba süllyeszthető kivitelben, vagy DIN-sínre szerelhető UPS tápegységet és akkumulátormodult tartalmazó kivitelben vásárolhatóak meg.
Ezáltal szünetmentes tápellátással nem rendelkező épületekben is biztosított a rendszer működése áramszünet esetén.

A rendszer kiépítettsége igény szerint bővíthető. SIGMA központ, szolgálati szobai modul, további hívó és leállító kapcsolók, valamint szoba- és csoportjelző lámpák beépítése által összetettebb jelzőrendszerek is létrehozhatóak.

A szettek ELSO JOY, FASHION és SCALA kapcsolócsaládokkal rendelhetőek.

ELSO SIGMA vészhívó berendezés mozgássérült WC-be
ELSO SIGMA vészhívó berendezés mozgássérült WC-be

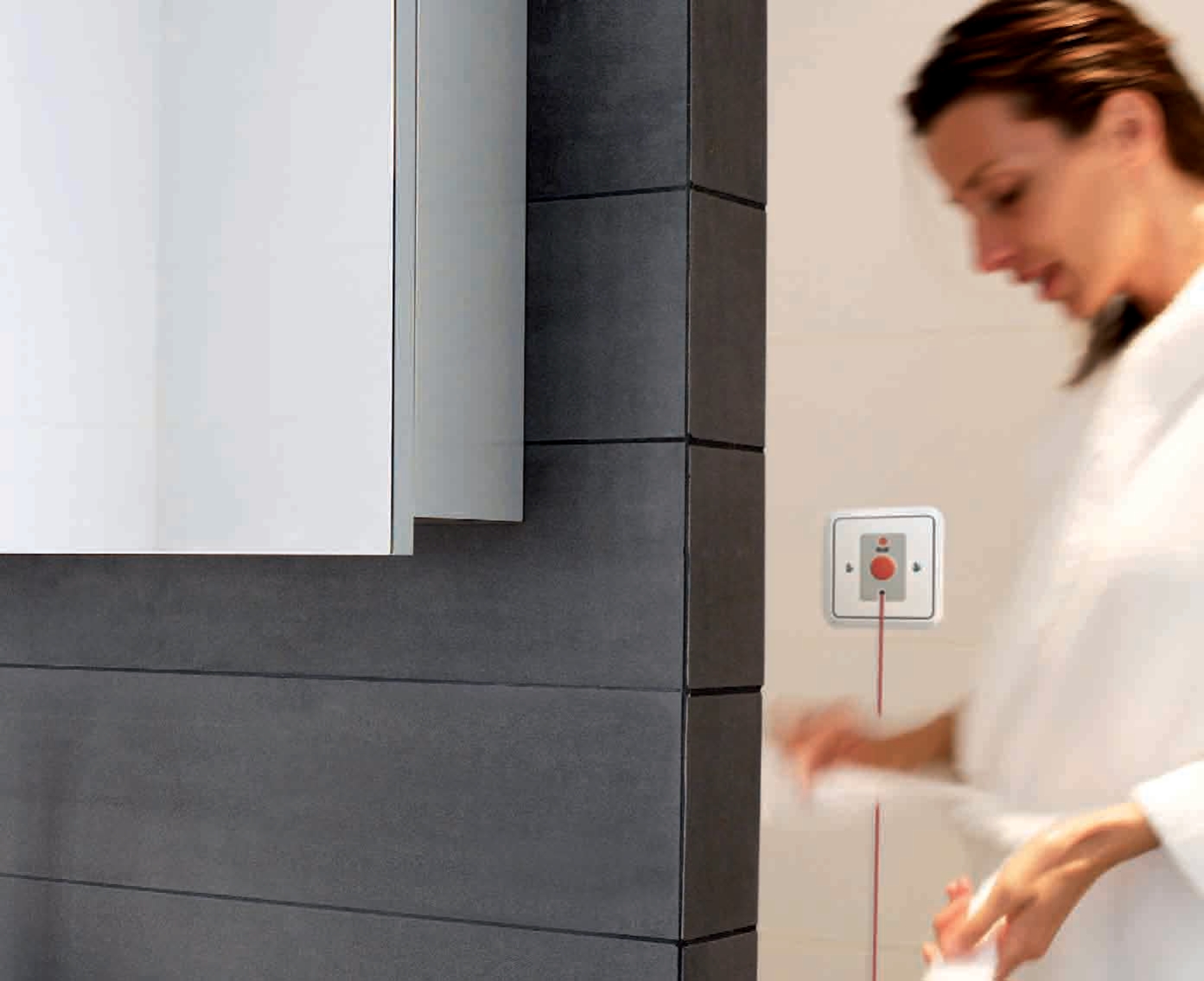

Húzó-nyomó kapcsoló

Riasztás a kapcsoló vagy a levehető (2 m hosszú) húzózsinór segítségével  adható.
A kapcsológomb a jobb tisztíthatóság érdekében  membránréteggel van bevonva.
ELSO SIGMA vészhívó berendezés mozgássérült WC-be
ELSO SIGMA vészhívó berendezés mozgássérült WC-be

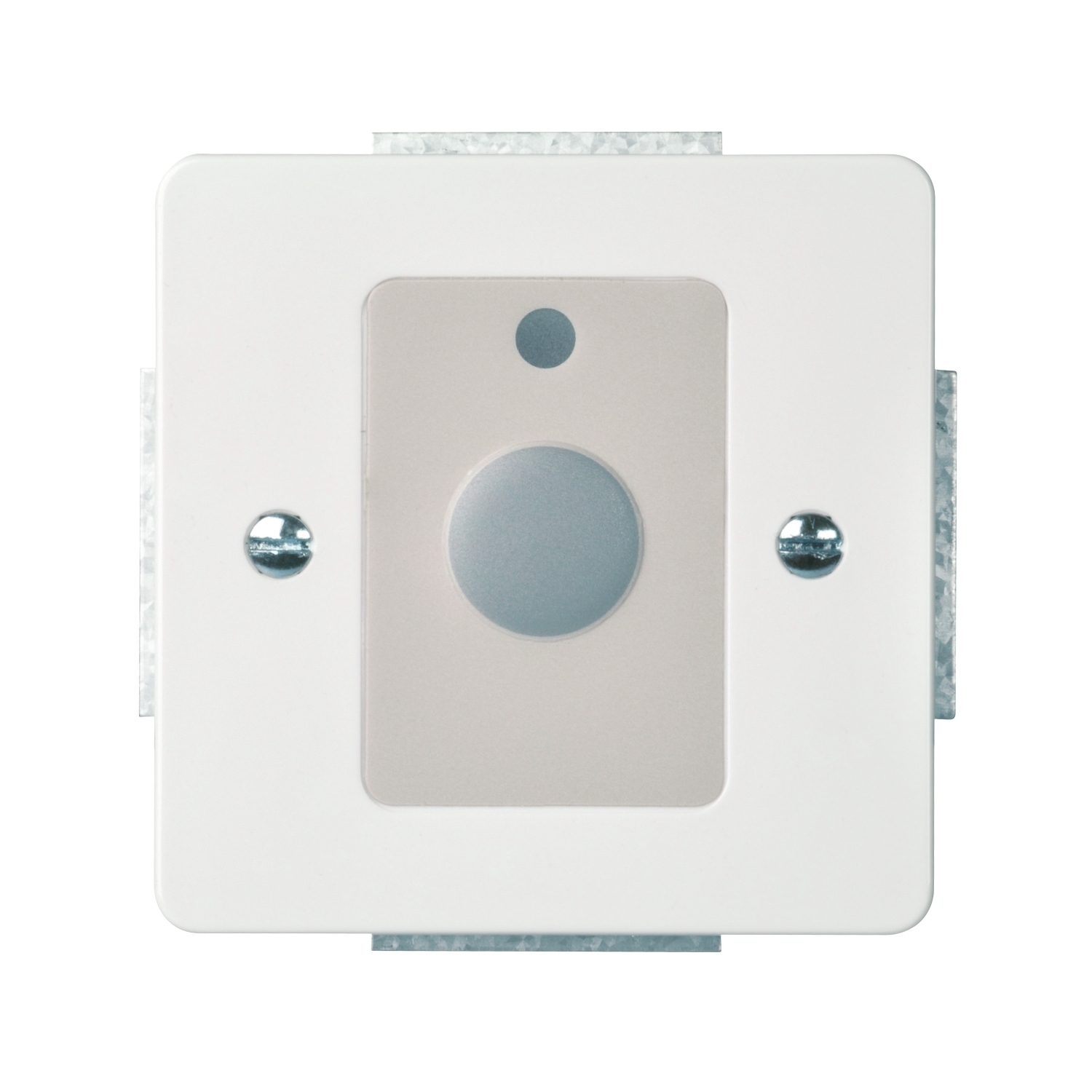

Nyugtázó gomb

Minden csatlakoztatott jelzőlámpát, a hívókapcsolóba épített megnyugtató visszajelző fényt, valamint a nyugtázó gombba épített emlékeztető lámpát a szintén fóliabevonatos nyugtázó gomb segítségével lehet kikapcsolni.
ELSO SIGMA vészhívó berendezés mozgássérült WC-be - Nyugtázó gomb
ELSO SIGMA vészhívó berendezés mozgássérült WC-be - Nyugtázó gomb

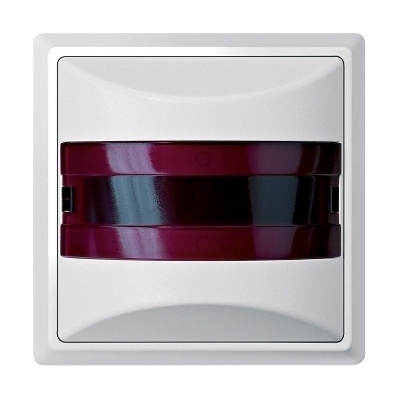

Szobajelző lámpa
A szobajelző lámpához legfeljebb 8 hívó- és 4 nyugtázógomb csatlakoztatható.
Riasztáskor a készülék fényjelzést, valamint beállítható folyamatos vagy szakaszos hangjelzést ad.
A szobajelző lámpákat a szobán kívül kell elhelyezni.

Csoportjelző lámpa
Az akadálymentes WC szett választhatóan csoportjelző lámpával (cikksz. 740020) bővíthető.
A csoportjelző lámpák a szobajelző lámpákhoz kapcsolódnak és központilag kijelzik, hogy a riasztás melyik csoportból vagy akadálymentes WC-ből érkezik. A csoportjelző lámpák szintén fény- és hangjelzést adnak.
ELSO SIGMA vészhívó berendezés mozgássérült WC-be - Szobajelző lámpa, csoportjelző lámpa
ELSO SIGMA vészhívó berendezés mozgássérült WC-be - Szobajelző lámpa, csoportjelző lámpa

ELSO SIGMA vészhívó működése
A vészjelző kapcsoló (nyomó-húzó kapcsoló) működésbe hozása riasztást ad.
A riasztást a szobajelző lámpa, valamint az opcionálisan beépíthető csoportjelző lámpa vagy a szolgálati szobai egység fény- és hangjelzése jelzi vissza.
A leadott riasztást a vészjelző kapcsoló is fénnyel jelzi vissza.
A személyzet a riasztást az akadálymentes WC-ben elhelyezett nyugtázó gomb segítségével
igazolja.
Minden akadálymentes WC szett szobajelző lámpát is tartalmaz.
A hívás fény- és hangjelzése addig marad aktív, amíg azt a személyzet a helyszínen a megfelelő nyugtázó gombbal nem nyugtázza.
A vészjelzés szükség esetén váltó kontaktuson keresztül személyhívóra, telefonkészülékre vagy más berendezésre is átirányítható.

ELSO SIGMA vészhívó berendezés mozgássérült WC-be - Példa az akadálymentes WC szett bekötésére
ELSO SIGMA vészhívó berendezés mozgássérült WC-be - Példa az akadálymentes WC szett bekötésére
Példa az akadálymentes WC szett bekötésére
