Az OTF V2 és az OTF Vision hő- és füstelvezetési és szellőztetési feladatokat is képes ellátni. Az OTF modelltől nem csak a karcsú, esztétikus megjelenést biztosító profilok, hanem a javított hőszigetelés is megkülönbözteti őket.
Fix és nyitható felülvilágító kupolák hőveszteséget csökkentő továbbfejlesztett hőszigetelésű lábazattal, fény- és hőátbocsátás szempontjából többféle fedéssel, lágyhéjalású tetőkbe. Az egyenes vagy ferde kivitelű lábazat hőszigetelt, 350 mm magas, ami a tető vízszigeteléssel közvetlen összeforrasztást elősegítendő bitumen vagy PVC bevonattal ellátott. A nyitható változatok között megtalálhatók a kézi nyitású tetőkibúvók, az elektromos, valamint a pneumatikus nyitószerkezetekkel ellátott kupolák, melyek természetes szellőztetési, illetve hő- és füstelvezetési funkciókat látnak el.

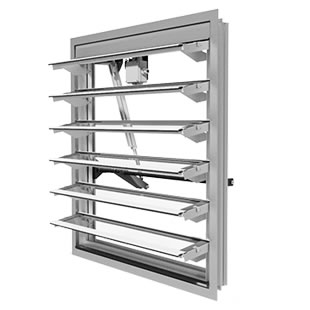

Tetőbe vagy homlokzatba építhető mozgatható zsalus szellőzők hő- és füstelvezetési, friss levegő utánpótlási és napi szellőztetési funkciókhoz nem fényáteresztő és üvegezett, fénybeeresztő kialakításban.
Fix és nyitható felülvilágító kupolák továbbfejlesztett hőszigetelésű lábazattal. Az üvegszálerősítéses poliészter lábazat, kívülről gelcoat védőlakk borítással és 19 mm vastag hőszigeteléssel készül. A nyitható változatok között megtalálhatók a kézi, mechanikus nyitású, az elektromos, valamint a pneumatikus nyitószerkezetekkel ellátott kupolák, melyek természetes szellőztetési, illetve hő- és füstelvezetési funkciókat látnak el.
CAD
A Bluesteel Therm Élec egy felülvilágító, hő- és füstelvezető kupola továbbfejlesztett hőszigetelésű, 350 mm magas lábazattal, 16 mm vastag opál cellás polikarbonát lemezzel. A lábazat hőszigetelése bitumen vagy PVC bevonatú, a tető vízszigeteléssel közvetlen összeforrasztást elősegítendő. A nyitó mechanizmus a nyitás közben nincs útban a lábazat alatt. A nyitószerkezet gyárilag szerelt, a helyszínen elektromos hálózatra köthető.
