Áttekintés
Tetőre telepített mozgatható lamellás hő- és füstelvezető. Használható egyszerűbb, és komplexebb építményeknél is.
CAD
Az OTF V2 és az OTF Vision hő- és füstelvezetési és szellőztetési feladatokat is képes ellátni. Az OTF modelltől nem csak a karcsú, esztétikus megjelenést biztosító profilok, hanem a javított hőszigetelés is megkülönbözteti őket.

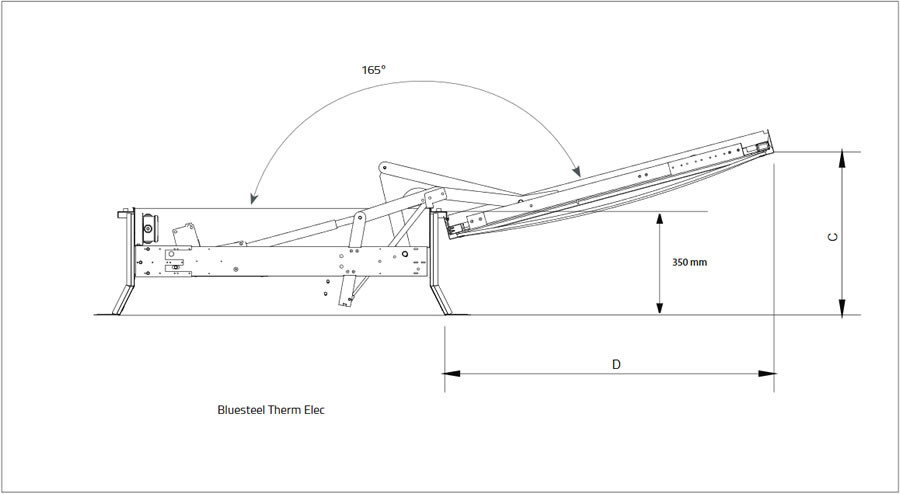

Természetes szellőztetési funkciót ellátó felülvilágító kupolák hőveszteséget csökkentő továbbfejlesztett hőszigetelésű lábazattal, fény- és hőátbocsátás szempontjából többféle fedéssel, lágyhéjalású tetőkbe. Az egyenes kivitelű, 30 mm vastag hőszigetelésű 350 mm magas lábazat a tető vízszigeteléssel közvetlen összeforrasztást elősegítendő bitumen vagy PVC bevonattal ellátott. A kupolák nyitását elektromos vagy pneumatikus nyitószerkezet, illetve kézi fogantyú tudja biztosítani.
Hő- és füstelvezetési és tetőkibúvó funkciókat ellátó felülvilágító kupolák, hőveszteséget csökkentő továbbfejlesztett hőszigetelésű lábazattal, fény- és hőátbocsátás szempontjából többféle fedéssel, lágyhéjalású tetőkbe. Az egyenes kivitelű, 30 mm vastag hőszigetelésű 350 mm magas lábazat a tető vízszigeteléssel közvetlen összeforrasztást elősegítendő bitumen vagy PVC bevonattal ellátott. A kupolák nyitását pneumatikus vezérlés, valamint 93°C-ra kalibrált thermoautomata biztosítja.
16 mm-es opál cellakamrás polikarbonát lemez üvegezésű sávfelülvilágítók 1500-6000 mm közötti szélességben, végelemekkel, egyenes, 300 mm magas, hőszigetelt lábazattal, ami a tető vízszigeteléssel közvetlen összeforrasztást elősegítendő bitumen vagy PVC bevonatú. A hosszúságkorlátozás nélkül építhető sávfelülvilágítókba elektromos vagy pneumatikus hő- és füstelvezető modulok helyezhetők, melyek EPDM szigetelésű, cellakamrás polikarbonát lemez üvegezésű alumínium nyílókereteket, elektromos vagy pneumatikus munkahengereket tartalmaznak.
