Legújabb generációs patch panelek és portok, amelyek LAN és adatbanki elvárásoknak egyaránt megfelelnek. Felépítésük lehetővé teszi a gyors telepítést, valamint az utólagos beavatkozások biztonságos és gyors megvalósítását.

LCS&#179; és Linkeo (réz) patch panelek és portok
LCS³ és Linkeo (réz) patch panelek és portok

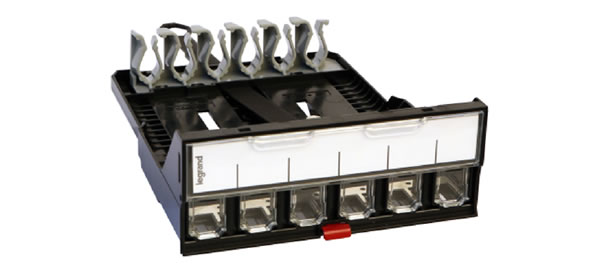

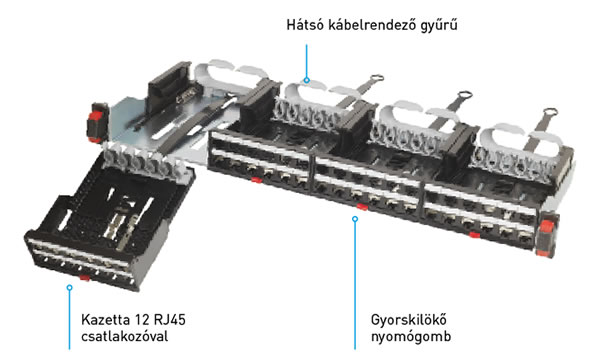

Négy darab, gombnyomásra automatikusan kiugró, kicsúszásgátlóval felszerelt kazetta, amely 19” / 1U méretben 24 vagy 48 x RJ45 port kialakítására képes. A kazettás rendszernek köszönhetően a szerelés folyamata gyorsabb és egyszerűbb. A kazetták egyenként kivehetők és szerelhetők a rajtuk lévő nyomógomb megnyomásával. Kialakításuknak köszönhetően a kazetták kihúzhatók és ledönthetők, de nem esnek ki a patch panelből, viszont igény esetén kivehetők.

A kazettánkénti hátsó kábelrendező és rögzítő gyűrűknek köszönhetően nincs szükség kötegelő felhasználásara a fali kábelek végső megfogásához és esztétikus elrendezéséhez. A kazettákon külön címketartó helyezkedik el, amely lehetővé teszi a portonkénti feliratozást (6 különböző színű címkével szállítva). A kazetták automatikusan megvalósítják a portok földelését, de külön-külön vezetékkel is beköthetők a szekrényvázhoz, így kiugrott állapotban is folyamatos marad az árnyékolás.

LCS&#179; és Linkeo (réz) patch panelek és portok
LCS³ és Linkeo (réz) patch panelek és portok

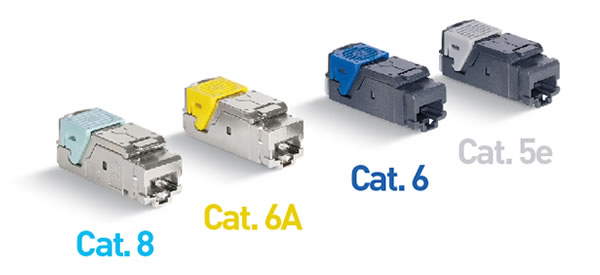

LCS³ RJ45 portok árnyékolatlan (UTP) és árnyékolt (FTP vagy STP), Cat.5e, Cat.6 Cat.6A és Cat.8 változatban egyaránt megtalálhatóak a Legrand kínálatában. Az LCS³ portok szerszám nélküli stabil és biztonságos kábelrögzítést tesznek lehetővé.

LCS&#179; és Linkeo (réz) patch panelek és portok
LCS³ és Linkeo (réz) patch panelek és portok
A portok egyedi színének köszönhetően ránézésre megállapítható azok kategóriája. 0,5U magasságuk lehetővé teszi a 24 és 48 port / Unit kialakítást egyaránt (kivéve: Cat.8).

A portok tervezésének és kialakításának köszönhetően akár 5 alkalommal köthető/kibontható a csatlakoztatott kábel anélkül, hogy a kötés és adatátvitel minősége romlana. A magas élettartalmat garantálja a 2500 csatlakoztatási ciklusra tesztelés (szabványban meghatározott 750 helyett), így minimálisra csökken az adatátviteli csatlakozó elhasználódásából fakadó, sokszor beazonosíthatatlan hibák kialakulásának esélye. Az új generációs csatlakozók a legmagasabb PoE+ és PoE++ ready megfelelőséggel rendelkeznek, azaz megfelelnek a legmodernebb Type 4 szabványban leírtaknak. A csatlakozók megfelelnek továbbá az alábbi szabványoknak: ISO/IEC 11801 e3.0(2017) és EIA/TIA 568 C2-1.

LCS&#179; és Linkeo (réz) patch panelek és portok
LCS³ és Linkeo (réz) patch panelek és portok
19" profilsínekre csavar nélküli felszerelésre képes Soluclip rögzítő fülek, amelynek köszönhetően utólagosan bármikor egyszerűen, szerszám nélkül fel- és leszerelhető a patch panel.

A Soluclip rendszer továbbá garantálja a patch panel és csatlakozók árnyékolásának folyamatosságát.

LCS&#179; és Linkeo (réz) patch panelek és portok
LCS³ és Linkeo (réz) patch panelek és portok

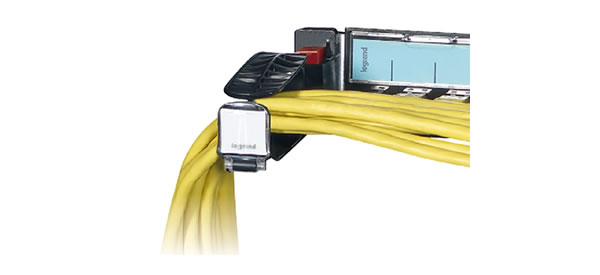

Minden LCS³ panel felszerelhető dönthető rendezőgyűrűvel, amellyel megspórolható az újabb vízszintes rendezőgyűrű illetve megvalósítható a panel feliratozása.

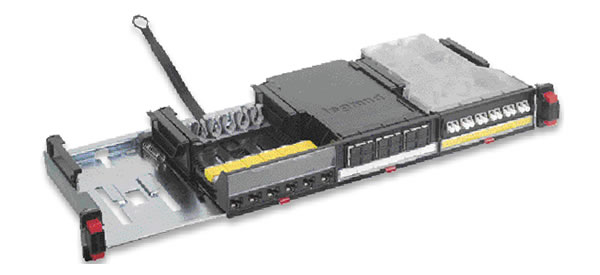

A kazettás felépítés további nagy előnye, hogy lehetővé teszi üvegszálas csatlakozók vegyítését RJ45 portokkal egyetlen panelen belül, így nem szükséges néhány LC, ST, SC vagy MTP csatlakozó miatt egy teljes optikai panel megvásárlására.

A kiegészítők tárházát szélesítik a speciális kazetták választéka, úgymint az utólagos bővítés miatt kiépíthető vak kazetta, valamint a használatlan csatlakozók pormentes védelmét szavatoló portonkénti csúszó fedéllel szerelt kazetta.

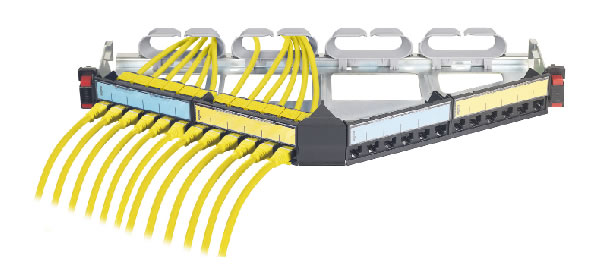

Az LCS³ kínálat rendelkezik továbbá döntött patch panelekkel is 24 és 48 portos változatban egyaránt. A döntött kínálat leegyszerűsíti a patch kábelek oldalra elvezetését 800 mm széles, tüskés patch elvezetővel szerelt rack szekrények esetén. A döntött panelek moduláris előlappal vannak ellátva (kazzeta nélküli rendszer).

LCS&#179; és Linkeo (réz) patch panelek és portok
LCS³ és Linkeo (réz) patch panelek és portok

A teljes LCS³ patch panel kínálat megfelel az alábbi szabványoknak: ISO/IEC 11801 e3.0(2017) és EIA/TIA 568 C2-1

Linkeo patch panelek és portok

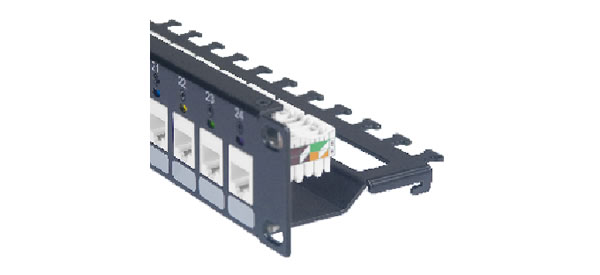

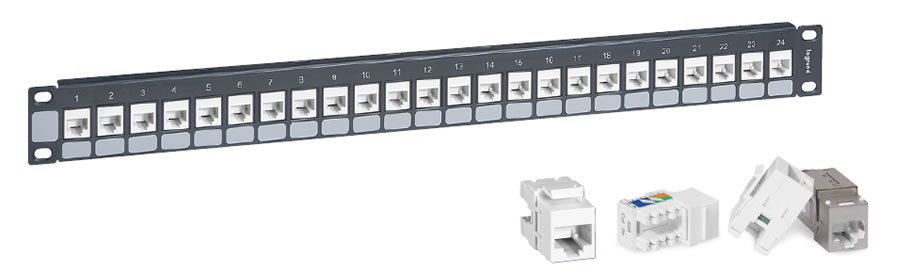

Alapvető igények kielégítésére alkalmas rendszer, amelynek két főbb eleme a moduláris 24 portos üres patchpanel váz, valamint a keystone tokozatú portok:

  • 1U magas, fekete színű, acél vázszerkezet, hátsó kábelrendezővel. Feliratozásra alkalmas helyek: vázszerkezet oldalán (patch panel azonosítása) és vázszerkezet alján (portonkénti azonosítás). Árnyékolt változat tárcsás színjelölővel a portok felett.
  • Linkeo Cat.5e, Cat.6 csatlakozók Connect 110 csatlakozási rendszerrel
  • LCS² Cat.6A keystone csatlakozók, forgatókaros csatlakoztatási rendszerrel
LCS&#179; és Linkeo (réz) patch panelek és portok
LCS³ és Linkeo (réz) patch panelek és portok

A kínálat természetesen megfelel az alapvető szabvány előírásoknak: ISO/IEC 11801, CENELEC EN 50173, EIA/TIA 568-C2, ISO/IEC 60603-7.

LCS³ és Linkeo (réz) patch panelek és portok
LCS³ és Linkeo (réz) patch panelek és portok
