Letöltések

HL4000 falba süllyesztett készülék- és mosdócsatlakozó - általános termékismertető

HL4000 falba süllyesztett készülék- és mosdócsatlakozó

pdf 303.3 kB
általános termékismertető

HL mosógép, mosogatógép szifonok - részletes termékismertető

HL mosógép, mosogatógép szifonok

pdf 1.4 MB
részletes termékismertető

HL4000.0 falon belüli lefolyóház szifonkazetták fogadására - tervezési segédlet

HL4000.0 falon belüli lefolyóház szifonkazetták fogadására

pdf 19.2 kB
tervezési segédlet

HL4000.1 szifonkazetta csomag 1 készülék bekötésére - tervezési segédlet

HL4000.1 szifonkazetta csomag 1 készülék bekötésére

pdf 44.4 kB
tervezési segédlet

HL4000.2 szifonkazetta csomag 2 készülék bekötésére - tervezési segédlet

HL4000.2 szifonkazetta csomag 2 készülék bekötésére

pdf 74.3 kB
tervezési segédlet

HL4000.3 szifonkazetta csomag mosdó bekötésére - tervezési segédlet

HL4000.3 szifonkazetta csomag mosdó bekötésére

pdf 20.6 kB
tervezési segédlet


Nem találta meg, amit keres?

Dokumentum igénylése

Műszaki adatok

HL4000.0 HL4000.1 HL4000.2 HL4000.3

anyag

anyag

PP

anyag

PP

anyag

PP

anyag

PP

átfolyási érték [l/perc]

átfolyási érték [l/perc]

átfolyási érték [l/perc]

0,5

átfolyási érték [l/perc]

0,5

átfolyási érték [l/perc]

0,6

csatlakozó méret

csatlakozó méret

DN40/50

csatlakozó méret

DN40/50

csatlakozó méret

DN40/50

csatlakozó méret

DN32

elhelyezés / beépítés / felhasználás helye

elhelyezés / beépítés / felhasználás helye

falba süllyesztett

elhelyezés / beépítés / felhasználás helye

falba süllyesztett

elhelyezés / beépítés / felhasználás helye

falba süllyesztett

elhelyezés / beépítés / felhasználás helye

falba süllyesztett

funkció / felhasználás célja

funkció / felhasználás célja

falon belüli lefolyó ház

funkció / felhasználás célja

1 mosógép csatlakoztatására

funkció / felhasználás célja

2 mosógép csatlakoztatására

funkció / felhasználás célja

mosdó bekötésére

rácsméret, A×B [mm]

rácsméret, A×B [mm]

rácsméret, A×B [mm]

rácsméret, A×B [mm]

rácsméret, A×B [mm]

120x166

tömeg (m) [kg]

tömeg (m) [kg]

0,244

tömeg (m) [kg]

0,265

tömeg (m) [kg]

0,35

tömeg (m) [kg]

0,22

Áttekintés

A HL4000 falba süllyesztett szifoncsalád alkalmas mosdó vagy mosógép falon belüli bekötésére. A lefolyóházba helyezett szifonkazettát aszerint cserélgethetjük, hogy éppen mit szeretnénk hozzá csatlakoztatni.

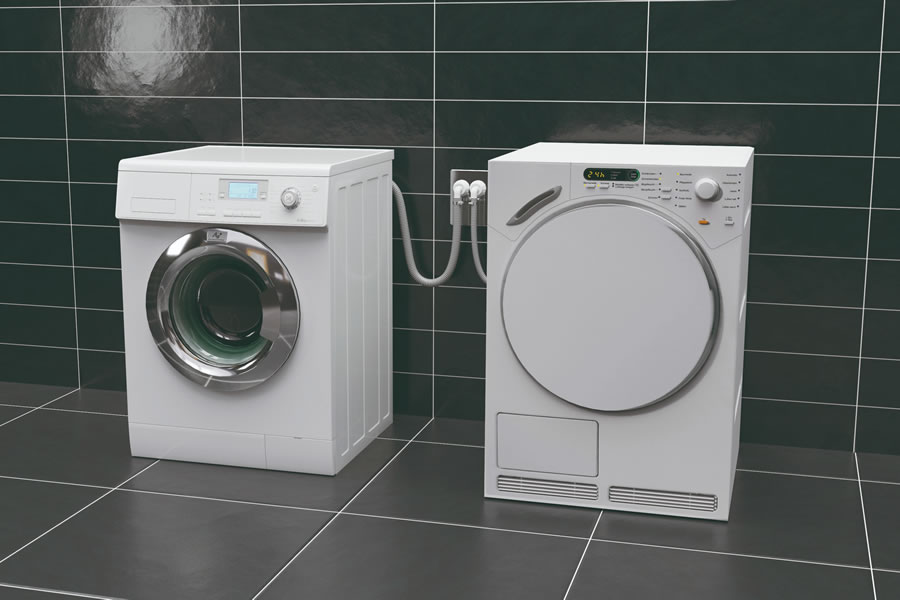

Mosógép bekötése a HL4000 szifonkazetta segítségével

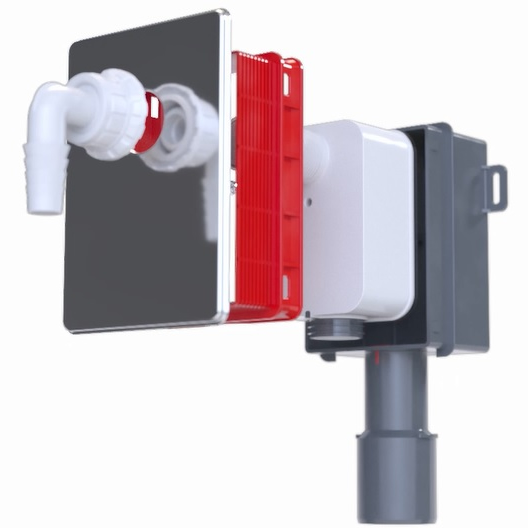

A HL4000.0 falba épített fogadó egységbe helyezett HL4000.1 kazetta-csomaggal egy, a HL4000.2 kazetta-csomaggal két készülék bekötése lehetséges.

HL4000.1 szimpla csatlakozós szettel ellátott lefolyó mosógéphez
HL4000.1 szifonkazetta csomag 1 készülék bekötésére

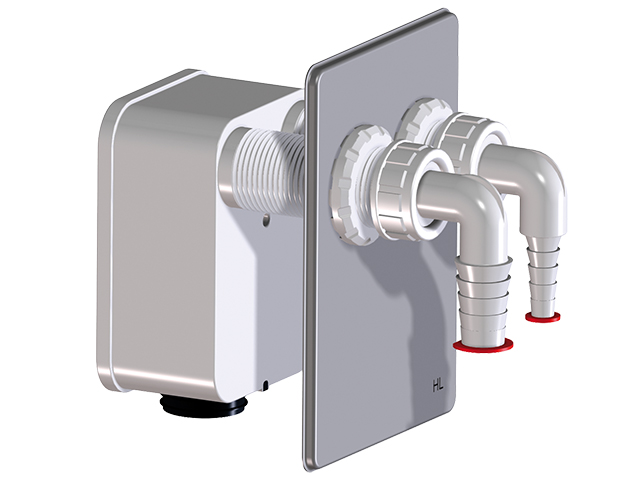

HL4000.2 dupla csatlakozós szettel ellátott lefolyó mosógéphez
HL4000.2 szifonkazetta csomag 2 készülék bekötésére

Mosdó bekötése a HL4000 szifonkazetta segítségével

A szerelvény használható falba süllyesztett mosdószifonként is. A lefolyóházba ekkor a HL4000.3 szifon szettet kell illeszteni és a helytakarékos mosdó a HL134.1K vagy HL134.1C csővel beköthető a szifonba.

HL4000.3 falba süllyeszthető mosdószifon
HL4000.3 szifonkazetta csomag mosdó bekötésére

Készülékek csatlakoztatása

Készülékek csatlakoztatási lehetősége a HL4000 szifonkészlettel
Készülékek csatlakoztatási lehetősége a HL4000 kazetta-csomaggal

Karbantartás, tisztítás

A falba süllyesztett szifonokat általában tisztítónyíláson keresztül lehet karbantartani. A HL4000-es sorozat lefolyóházából viszont a szifonkazetta bármikor kiszerelhető és átmosható. A kazetta átlátszó falán keresztül a szennyezettség mértéke vizuálisan is ellenőrizhető. Ha a kazetta a házból el van távolítva, akkor a vezetékrendszer is hozzáférhető dugulás-elhárítás céljából.

Kapcsolódó hírek
HL4000 falba süllyeszthető mosdószifon beépítése
HL4000 falba süllyeszthető mosdószifon beépítése
A szifonkészlettel helytakarékos, illetve mozgáskorlátozott mosdó is beköthető
HL4000 falba süllyeszthető mosdószifon beépítése
HL4000 falba süllyeszthető mosógép csatlakozó beépítési útmutatója
HL4000 falba süllyeszthető mosógép csatlakozó beépítési útmutatója
A házba helyezett kazetta könnyen cserélhető dupla csatlakozós szifonbetétre
HL4000 falba süllyeszthető mosógép csatlakozó beépítési útmutatója

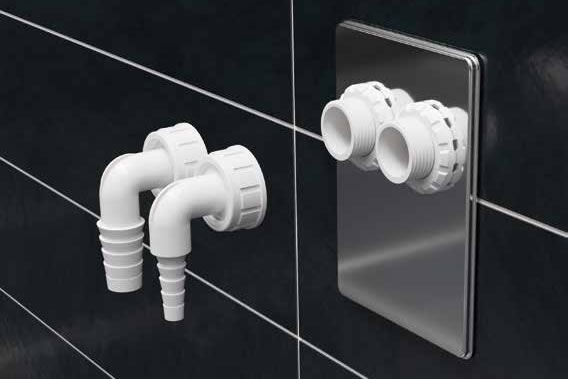

HL4000 falba süllyeszthető mosógép csatlakozó
HL4000 falba süllyeszthető mosógép csatlakozó
A szerelvény használható falba süllyesztett mosdószifonként is
HL4000 falba süllyeszthető mosógép csatlakozó
