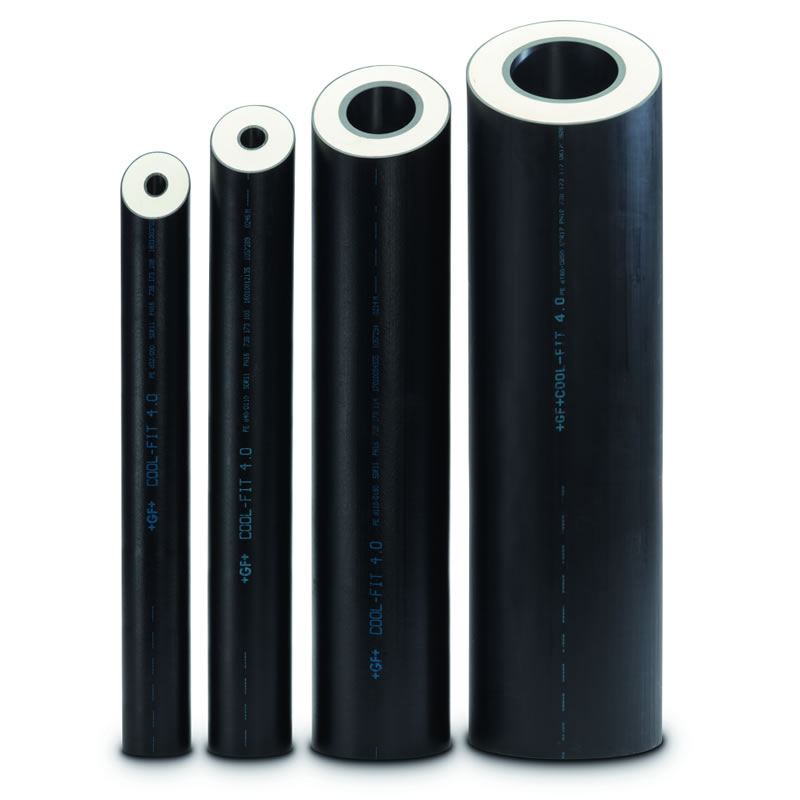

COOL-FIT 4.0 előszigetelt csőrendszer

A COOL-FIT 4.0 élvonalbeli technológiát jelent a legmagasabb igényű felhasználók számára, a termelési és gyártási folyamatok biztonsága, valamint az élelmiszerek tárolása szempontjából. Az előszigetelt csővezetékrendszer segít az élelmiszer- és italgyártóknak, feldolgozóknak a legmagasabb szintű biztonság és hatékonyság megteremtésében, továbbá a költségek csökkentésében. A COOL-FIT 4.0 előszigetelt csővezetékrendszer megoldást kínál a másodlagos hűtőrendszerek vízzel, etanollal, sóoldattal vagy glikolos oldatokkal történő működtetéséhez. A -50°C és +60°C közötti hőmérséklet-tartományban ideálisan használható.

  • 100 %-ban karbantartásmentes, 100 %-ban megbízható
  • 65 %-kal kisebb súlyú, 50 %-kal gyorsabb szerelés
  • 30 %-kal jobb energiahatékonyság

Letöltések

COOL-FIT 4.0 előszigetelt csőrendszer - részletes termékismertető

részletes termékismertető

pdf 11.0 MB angol
COOL-FIT 4.0 előszigetelt csőrendszer

COOL-FIT 4.0 előszigetelt csőrendszer - tervezési segédlet

tervezési segédlet

pdf 12.9 MB
COOL-FIT 4.0 előszigetelt csőrendszer


Nem találta meg, amit keres?

Dokumentum igénylése

Műszaki adatok

COOL-FIT 4.0

anyag

anyag

PE100 (haszoncső);
GF HE hab, halogén mentes, zárt cellás (szigetelés);
HDPE (külső védőcső - cső);
GF HE hab (külső védőcső - idom)

axiális nyírószilárdság [N/mm²]

axiális nyírószilárdság [N/mm²]

≥0,12 (szigeteléssel)

csőátmérő (Φ) [mm]

csőátmérő (Φ) [mm]

d32DN25 - d225DN200

hővezetési tényező (λ) [W/m·K]

hővezetési tényező (λ) [W/m·K]

λ 20°C:
0,022 (HE hab, d32-d110); 0,026 (HE hab, d160-d225);
0,38 (PE védőcső és haszoncső)

környezeti hőmérséklet [°C]

környezeti hőmérséklet [°C]

-30…+60

kötési technológia

kötési technológia

elektrofúziós hegesztés

közeghőmérséklet [°C]

közeghőmérséklet [°C]

-50…+60

nyomószilárdság (σ) [N/mm²]

nyomószilárdság (σ) [N/mm²]

≥0,3 (szigeteléssel)

testsűrűség (ρ) [kg/m³]

testsűrűség (ρ) [kg/m³]

≥70 (szigetelés)

tömeg/hossz [kg/m]

tömeg/hossz [kg/m]

1,14 (cső d32);
6,20 (cső d110);
16,60 (cső d225)

üzemi nyomás [bar]

üzemi nyomás [bar]

16, SDR11 (d32DN25 - d100DN100);
10, SDR17 (d160N150 - d225DN200)

Áttekintés

A COOL-FIT rendszerek, korrózió- és páralecsapódás-mentes megoldást biztosítanak, a hűtési rendszerekhez szükséges hűtővíz szállításához, lakó- és kereskedelmi épületekben, továbbá adatközpontokban, ipari folyamathűtésben.

COOL-FIT 4.0 előszigetelt csőrendszer
COOL-FIT 4.0 előszigetelt csőrendszer

A COOL-FIT, a GEORG FISCHER sikeres előszigetelt műanyag csőrendszereinek választéka. A termékek használatával a hűtési rendszerek hatékonyabbá válnak a projektek minden fázisában. A COOL-FIT egyszerűsíti a tervezést és a szerelést, a magas színvonalú tervezés, az előszigetelés, a könnyű súly és a modern kötési technológiák révén. A teljesen karbantartásmentes működésnek és az energiahatékonyságnak a COOL-FIT csökkenti a költségeket, köszönhetően. A COOL-FIT rendszerek használata jelentős előnyökkel jár a hagyományos, utólagos szigetelésű fémrendszerekhez képest, különösen a CO2kibocsátás vagy az energiaveszteség tekintetében, segít környezetkímélőbb és energiatakarékosabb munkavégzésben.

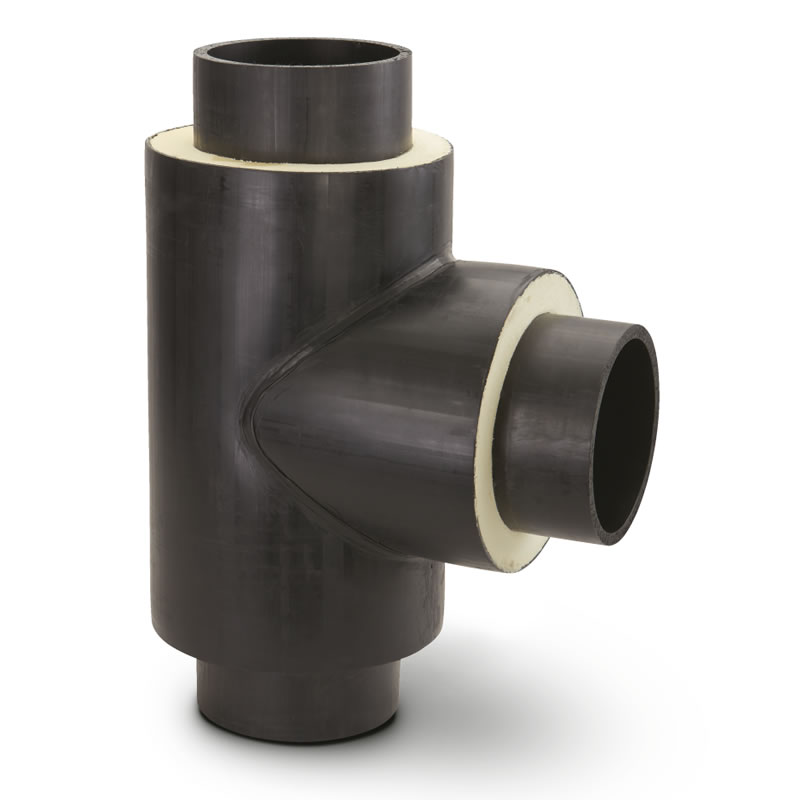

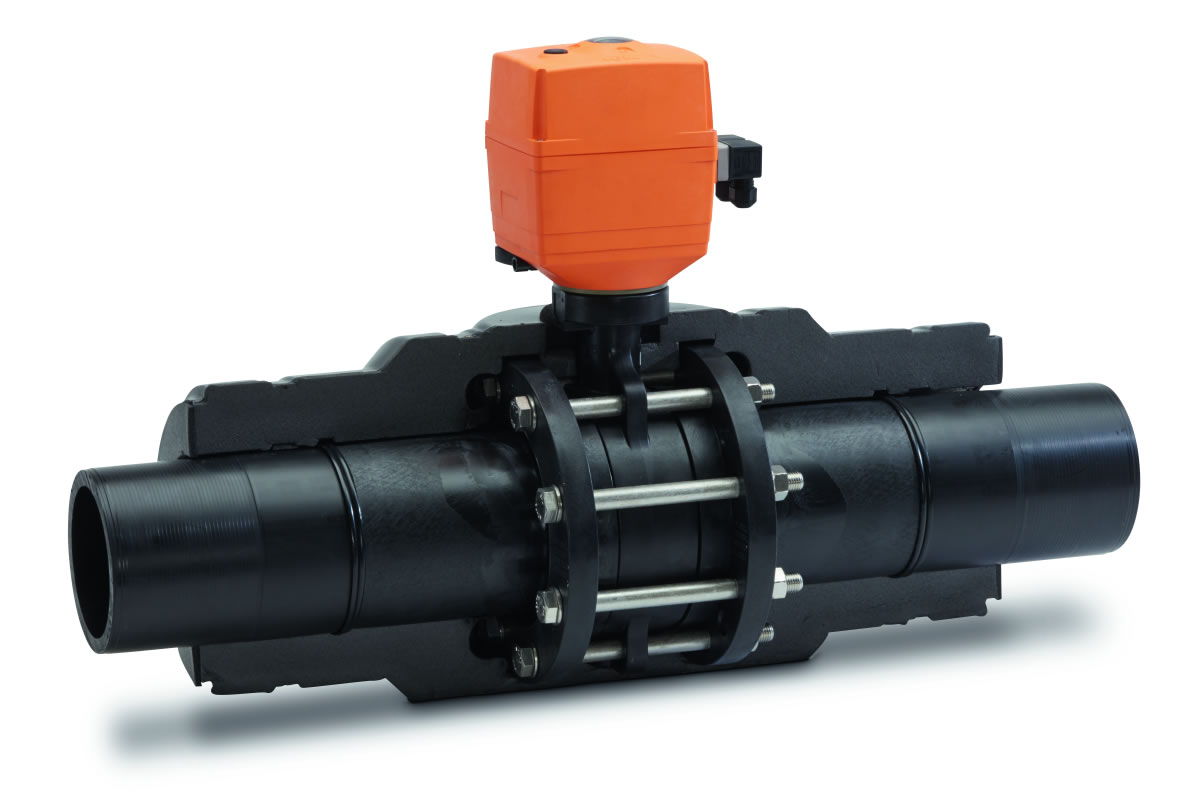

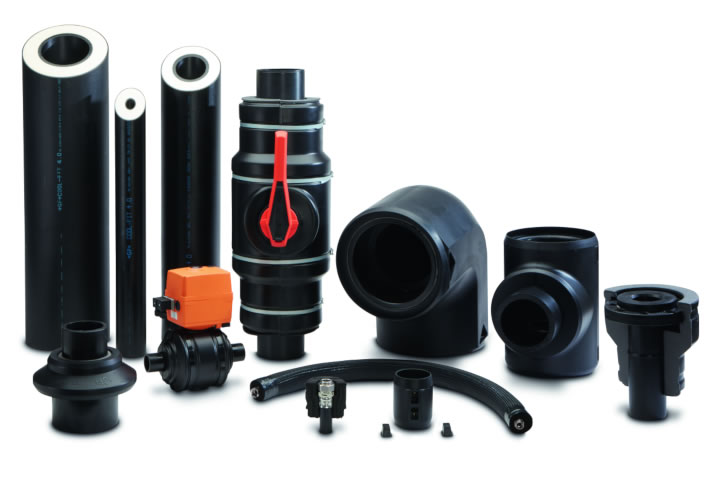

A COOL-FIT rendszerek idomválasztéka leginkább az alapvető idomokból áll. Így 90°, 45°könyök T90°-idom és szűkítők, acél és réz átmeneti idomok. A termékpalettán megtalálhatók automatikus és kézi működtetésű elzárószerelvények, mint gömbcsapok, nagyobb méretekben pillangószelepek. A rendszerek teljes idom választéka előszigeteléssel van ellátva, így nem kell az utólagos szigetelésre további időt és erőforrást biztosítanunk.

Paraméterek

Alkalmazási hőmérséklettartomány: -50°C-tól +60°C-ig (a szigetelés vastagságától függően)
Nyomástartomány: akár 16 bar
Haszoncső átmérőtartomány: d32-450 mm

COOL-FIT 4.0 előszigetelt csőrendszer
COOL-FIT 4.0 előszigetelt csőrendszer
A rendszer főbb előnyei

  • 3 az 1-ben felépítés: haszoncső, szigetelés, védőcső
  • Hatékony szigetelőanyag
  • Gyors szerelés

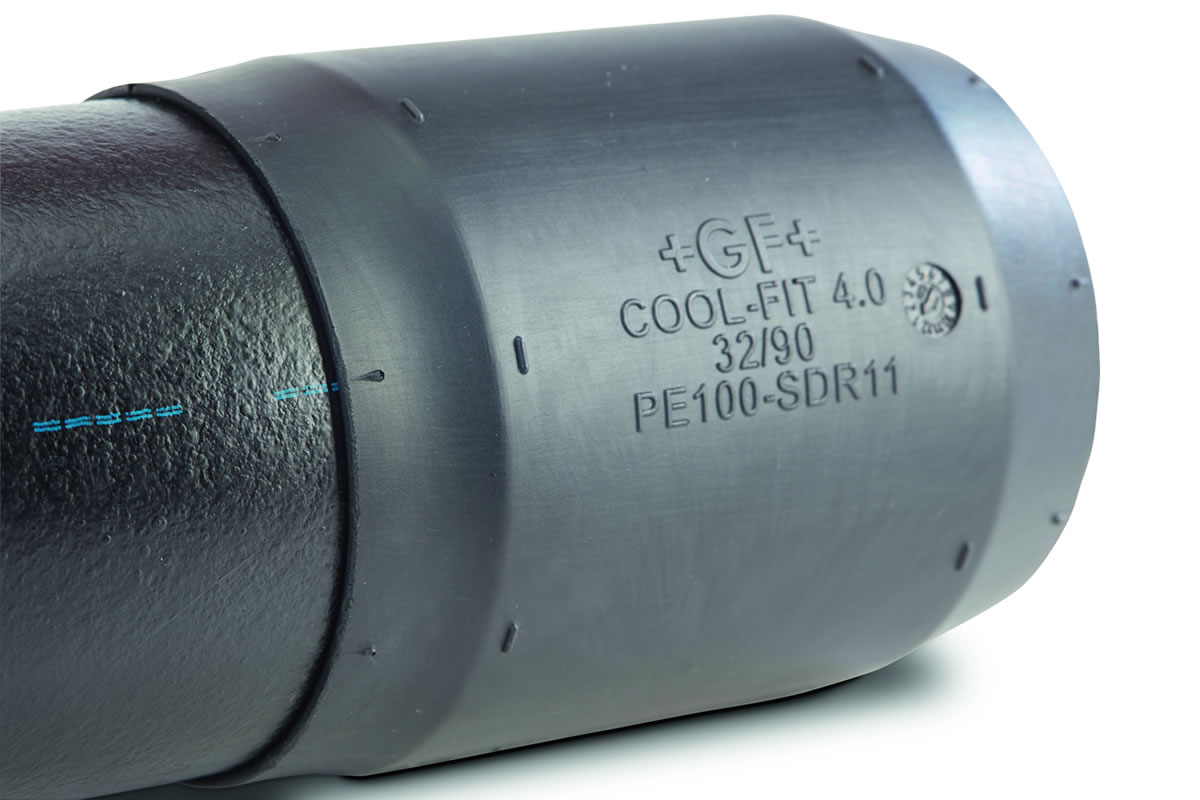

  • Biztos kötés ELGEF Plus fűtőszálas karmantyúrendszer segítségével
  • Könnyű súly és egyszerű kezelhetőség
  • Karbantartásmentes rendszer
  • Letisztult és elegáns rendszer
  • CAD és BIM kompatibilis

Haszoncső alapanyagok

  • PE100
  • ABS
COOL-FIT 4.0 előszigetelt csőrendszer
COOL-FIT 4.0 előszigetelt csőrendszer
