COOL-FIT 2.0 előszigetelt műanyag csőrendszer

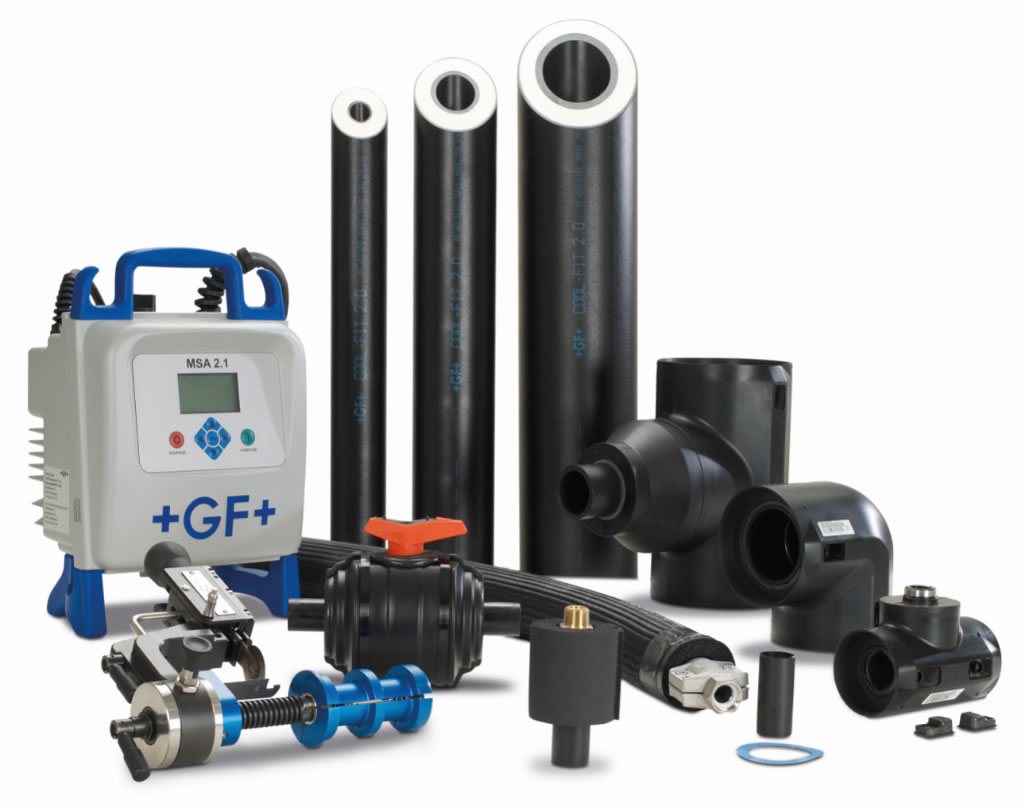

A COOL-FIT 2.0 termékcsaládot hűtőközegek és hűtött víz szállítására fejlesztették ki. A rendszer a 20 mm vastagságú szigetelésének köszönhetően alkalmas olyan légkondicionáló-hűtő rendszerekhez, ahol a közeghőmérséklet 0 °C feletti. A COOL-FIT 2.0 előszigetelt csőrendszer alapja a bevált, alacsony hőmérsékletnek ellenálló és korróziómentes PE100 alapanyagú cső és idom. A termékválaszték csövekből, szerelvényekből, rugalmas tömlőkből és átmeneti idomokból áll. A rendszer minden elemét előszigeteléssel vagy bontható szigeteléssel látták el, így utólagos szigetelést nem igényelnek. A COOL-FIT 2.0-hoz tartozó szerszámok lehetővé teszik a rendszer gyors és biztonságos telepítését.

  • 100%-ban korróziómentes
  • 50%-kal gyorsabb szerelés
  • 30%-kal jobb energiahatékonyság

Termékcsalád tagjai

COOL-FIT 2.0 csövek

COOL-FIT 2.0 csövek

A COOL-FIT 2.0 rendszerhez tartozó csövek az MSZ EN ISO 15494 és a MSZ EN ISO 15494/EN12201 szabvány szerinti követelménynek megfelelően készülnek. A csőátmérők megfelelnek a vonatkozó ISO szabványoknak illetve tervezeteknek (MSZ EN 15494). A csövek DIN 4276 szabvány szerint oxigéndiffúzió-mentesek. Az egyes termékeket zárt cellás GF HE hab szigeteléssel látják el gyárilag. A külső védőcső fekete színű polietilén, mely diffúziómentes és ütésálló védelmet biztosít. A védőborításnak köszönhetően a csövek tartózásához nincs szükség szigetelt csőbilincsekre. A rendszer épületen belüli felhasználásra alkalmas.

CAD
Termékismertető
CAD
Tovább
Termék kártya
COOL-FIT 2.0 idomok

COOL-FIT 2.0 idomok

A COOL-FIT 2.0 csőrendszerhez tartozó idomok az MSZ EN ISO 12201-3 szabvány követelményeinek megfelelően készülnek. A csövek, az idomok és a szerelvények elektrofúziós hegesztéssel köthetőek. Az egyes termékeket zárt cellás GF HE hab szigeteléssel látják el gyárilag, melynek K-értéke 0,022 W/mK. A külső védőcső fekete színű polietilén, mely diffúziómentes és ütésálló védelmet biztosít. A cső-idom kapcsolat szigetelése az idomba integrált szigetelő ajak révén páramentes zárást eredményez további munkafázis nélkül.

CAD
Termékismertető
CAD
Tovább
Termék kártya
COOL-FIT 2.0 szerelvények

COOL-FIT 2.0 szerelvények

A COOL-FIT 2.0 csőrendszerhez tartozó gömbcsapok megfelelnek az MSZ EN ISO 16135 szabvány követelményeinek, hollanderes csatlakozásúak. A pillangószelepek megfelelnek az MSZ EN ISO 16136 szabvány követelményeinek, és karimás csatlakozással vannak ellátva. Kézi-működtetéssel, vagy ISO 5211 szabványnak megfelelő hajtómű csatlakozással rendelkeznek. A szerelvények szigetelése félhéjakból tevődik össze, mely komponensek GF HE szigetelésből és robusztus fekete PE külső köpenyből állnak. A COOL-FIT 2.0 szerelvényeket és csöveket COOL-FIT 2.0 elektrofúziós idomokkal lehet összekötni.

CAD
Termékismertető
CAD
Tovább
Termék kártya
COOL-FIT 2.0 szerszám

COOL-FIT 2.0 szerszám

A COOL-FIT 2.0 és COOL-FIT 2.0M csövek hegesztéshez való előkészítéséhez szükséges egy hántoló és szigeteléseltávolító szerszám. Az eszközzel egy fogásban hántolható a haszoncső és távolítható el a szigetelés és a védőcső. Mivel a COOL-FIT 2.0 csöveket megmunkált véggel szállítják, szerszámot csak méretre vágott csövek esetében kell használni. A szerszám a névleges 22 mm és 44 mm-es szigetelések eltávolításához egyaránt használható.

Termékismertető
Tovább
Termék kártya

Letöltések

COOL-FIT 2.0 előszigetelt műanyag csőrendszer - részletes termékismertető

részletes termékismertető

pdf 5.8 MB
COOL-FIT 2.0 előszigetelt műanyag csőrendszer

COOL-FIT 2.0 előszigetelt műanyag csőrendszer - részletes termékismertető

részletes termékismertető

pdf 11.1 MB angol
COOL-FIT 2.0 előszigetelt műanyag csőrendszer

COOL-FIT 2.0 előszigetelt műanyag csőrendszer - tervezési segédlet

tervezési segédlet

pdf 12.3 MB
COOL-FIT 2.0 előszigetelt műanyag csőrendszer


Nem találta meg, amit keres?

Dokumentum igénylése

Műszaki adatok

COOL-FIT 2.0 COOL-FIT 2.0M

anyag

anyag

PE100 (haszoncső);
GF HE hab, halogén mentes, zárt cellás (szigetelés);
HDPE (külső védőcső - cső);
GF HE hab (külső védőcső - idom)

anyag

PE100 (haszoncső);
PIR hab, halogén mentes, zárt cellás (szigetelés);
rozsdamentes acél - 1.4512 (külső védőcső - cső);
alumínium EN AW-1100 (külső védőcső - idom)

axiális nyírószilárdság [N/mm²]

axiális nyírószilárdság [N/mm²]

≥0,12 (szigeteléssel)

axiális nyírószilárdság [N/mm²]

≥0,1 (szigeteléssel)

csőátmérő (Φ) [mm]

csőátmérő (Φ) [mm]

d32DN25 - d140DN125

csőátmérő (Φ) [mm]

d32DN25 - d110DN100

hőszigetelés vastagsága [mm]

hőszigetelés vastagsága [mm]

22

hőszigetelés vastagsága [mm]

22

hővezetési tényező (λ) [W/m·K]

hővezetési tényező (λ) [W/m·K]

λ 20°C:
0,022 (HE hab);
0,38 (PE védőcső és haszoncső)

hővezetési tényező (λ) [W/m·K]

λ 20°C:
0,022 (HE hab);
0,38 (PE védőcső és haszoncső);
25 (rozsdamentes acél védőcső)

környezeti hőmérséklet [°C]

környezeti hőmérséklet [°C]

0…+55

környezeti hőmérséklet [°C]

0…+55

kötési technológia

kötési technológia

elektrofúziós hegesztés

kötési technológia

elektrofúziós hegesztés

közeghőmérséklet [°C]

közeghőmérséklet [°C]

0…+60

közeghőmérséklet [°C]

0…+60

nyomószilárdság (σ) [N/mm²]

nyomószilárdság (σ) [N/mm²]

≥0,3 (szigeteléssel)

nyomószilárdság (σ) [N/mm²]

≥0,15 (szigeteléssel)

testsűrűség (ρ) [kg/m³]

testsűrűség (ρ) [kg/m³]

≥55 (szigetelés)

testsűrűség (ρ) [kg/m³]

≥60 (szigetelés)

tömeg/hossz [kg/m]

tömeg/hossz [kg/m]

1,14 (cső d32);
5,6 (cső d110)

tömeg/hossz [kg/m]

1,3 (cső d32);
5,7 (cső d110)

üzemi nyomás [bar]

üzemi nyomás [bar]

16, SDR11

üzemi nyomás [bar]

16, SDR11

Áttekintés

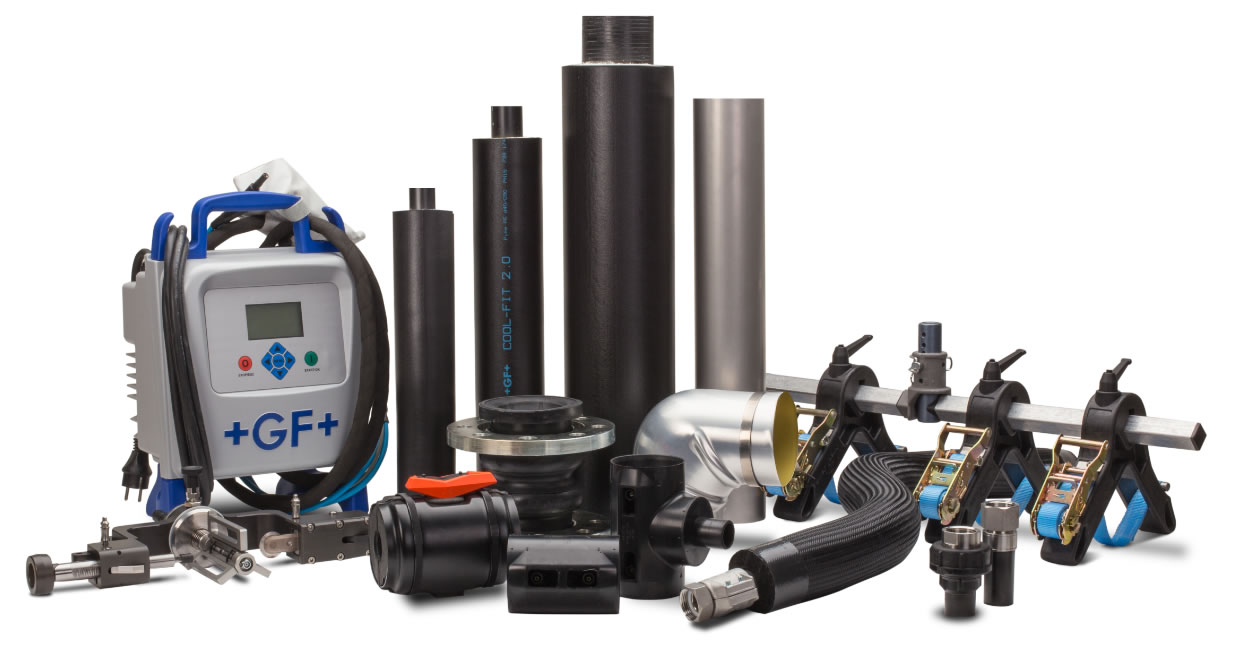

A COOL-FIT rendszerek, korrózió- és páralecsapódás-mentes megoldást biztosítanak, a hűtési rendszerekhez szükséges hűtővíz szállításához, lakó- és kereskedelmi épületekben, továbbá adatközpontokban, ipari folyamathűtésben. A COOL-FIT, a GEORG FISCHER sikeres előszigetelt műanyag csőrendszereinek választéka. A termékek használatával a hűtési rendszerek hatékonyabbá válnak, a projektek minden fázisában. A COOL-FIT egyszerűsíti a tervezést és a szerelést, a magas színvonalú tervezés, az előszigetelés, a könnyű súly és a modern kötési technológiák révén. A COOL-FIT csökkenti a költségeket köszönhetően a teljesen karbantartásmentes működésnek és az energiahatékonyságnak. A COOL-FIT rendszerek használata jelentős előnyökkel jár a hagyományos, utólagos szigetelésű fémrendszerekhez képest, különösen a CO₂ kibocsátás vagy az energiaveszteség tekintetében, segít környezetkímélőbb és energiatakarékosabb munkavégzésben.

A COOL-FIT rendszerek idomválasztéka leginkább az alapvető idomokból áll. Így 90°, 45°könyök T90°-idom és szűkítők, acél és réz átmeneti idomok. A termékpalettán megtalálhatók automatikus és kézi működtetésű elzárószerelvények, mint gömbcsapok, nagyobb méretekben pillangószelepek. A rendszerek teljes idom választéka előszigeteléssel van ellátva, így nem kell az utólagos szigetelésre további időt és erőforrást biztosítani.

COOL-FIT 2.0 előszigetelt műanyag csőrendszer
COOL-FIT 2.0 előszigetelt műanyag csőrendszer

A rendszer főbb előnyei:

  • 3 az 1-ben felépítés: haszoncső, szigetelés, védőcső
  • hatékony szigetelőanyag
  • gyors szerelés
  • biztos kötés ELGEF Plus fűtőszálas karmantyúrendszer segítségével
  • könnyű súly és egyszerű kezelhetőség
  • karbantartásmentes rendszer
  • EPD terméktanúsítvány
  • CAD és BIM kompatibilis
COOL-FIT 2.0 előszigetelt műanyag csőrendszer
COOL-FIT 2.0 előszigetelt műanyag csőrendszer
