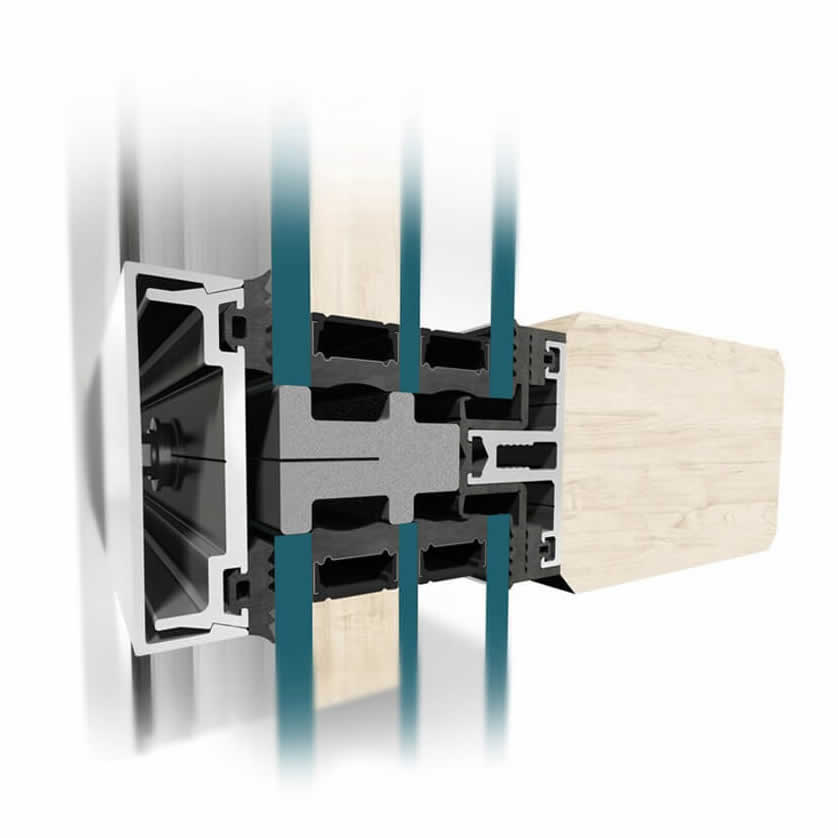

MB-SR50N A fára és acélra szerelhető függönyfal

Az MB-SR50N A rendszer lehetővé teszi fa vagy acél vázú homlokzatok építését. Az egyedi megoldás összekapcsolja a különböző anyagú konstrukciókat.

  • fa és acél vázú szerkezetre rögzíthető függönyfal megoldás
  • 2,5-10°-os törésszögben alakítható
  • széles üvegtartomány: 24-64 mm

Letöltések

MB-SR50N A fára és acélra szerelhető függönyfal csomópontok - tervezési segédlet

tervezési segédlet

pdf 5.9 MB angol, lengyel, német
MB-SR50N A fára és acélra szerelhető függönyfal csomópontok

MB-SR50N A - CAD fájlok - CAD fájl

CAD fájl

zip 1.4 MB
MB-SR50N A - CAD fájlok

MB-SR50N A - Revit fájlok - BIM fájl

BIM fájl

zip 30.3 MB
MB-SR50N A - Revit fájlok


Nem találta meg, amit keres?

Dokumentum igénylése

Műszaki adatok

MB-SR50N A

anyag

anyag

alumínium

hőátbocsátási tényező: tok (Uf) [W/m²·K]

hőátbocsátási tényező: tok (Uf) [W/m²·K]

akár 0,72

légzárási fokozat

légzárási fokozat

AE 1200

max. homlokzattábla súly [kg]

max. homlokzattábla súly [kg]

600

méret - mélység (d) [mm]

méret - mélység (d) [mm]

50 (lizénák mélysége)
50 (osztóborda mélysége)

szélterhelési osztály

szélterhelési osztály

2400 Pa

üvegezési vastagság [mm]

üvegezési vastagság [mm]

24-64

vízzárósági fokozat

vízzárósági fokozat

RE 1500
