MB-SR50N -/HI/HI+ látszóbordás függönyfal

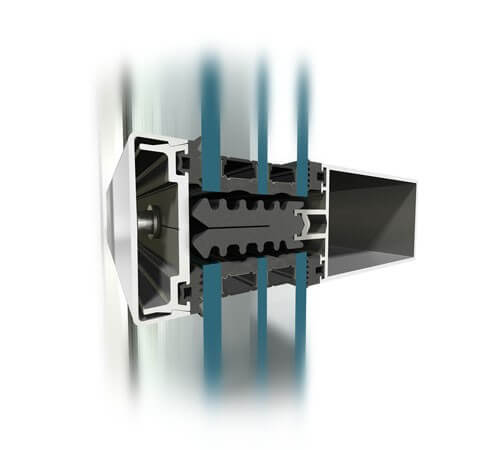

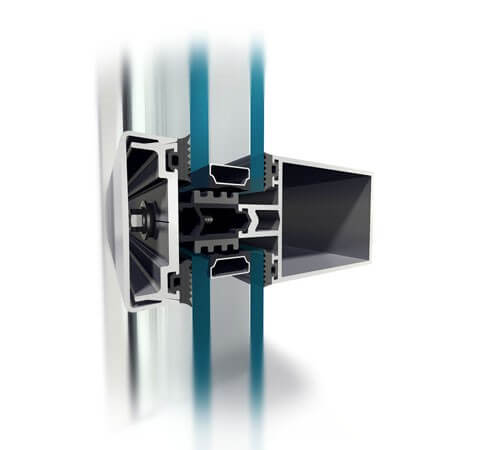

MB-SR50N, MB-SR50N HI és HI+ látszóbordás függönyfalak

Az MB-SR50N rendszer függönyfalak, valamint tetők, felülvilágító rendszerek kialakítására szolgál.
A használt profilformák széles választéka lehetővé teszi az olyan lizénák és osztóbordák kiválasztását, melyek felülete egységes hatást nyújt a homlokzat külső és belső oldalán, ennek köszönhetőkülömenkülöm az üvegezett építmény egy összefüggő rácsnak tűnik, akár a lizénákra és osztóbordákra való alaprajzilag, szegmenses ferde csatlakozással is 7,5-15-30-45-90°-ig.

A függönyfal sarkai ezáltal 3 fajták lehetnek:

• Lizénában végződő csatlakozással;
• Két lizéna által közrefogott lemez burkolással;
• Üveg-üveg kapcsolattal (mindkét irányban max 500 mm szélességgel).

A rendszer további jellemzője a lizénák (50-325 mm) és az osztóbordák (5-189,5 mm), kapcsolóelemek (akár 1100 kg-ig), valamint az egyedi takaróprofilok (pattintók) széles választéka.

Az egyedi takaróprofilok 36 félék lehetnek, melyeket 4 csoportba sorolnak:

Galéria

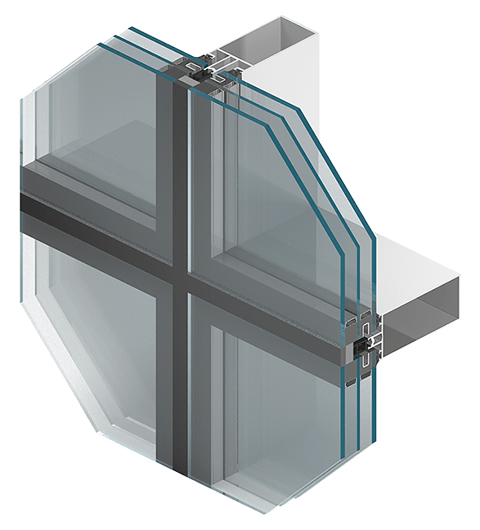

Strukturális hatású integrált nyomóléccel

Galéria

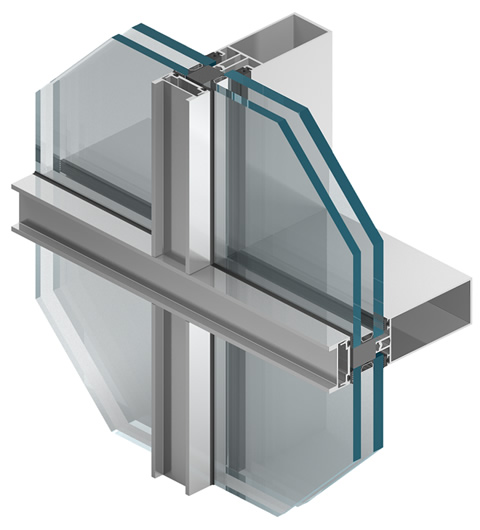

T, U, IPE acél hatású profillal

Galéria

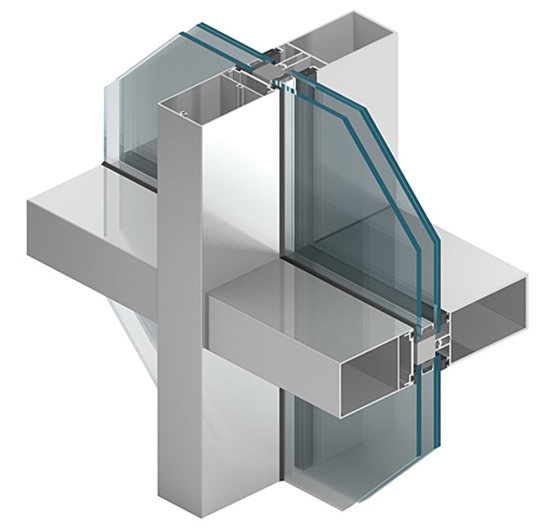

Szögletes zárt keresztmetszetű profillal

Galéria

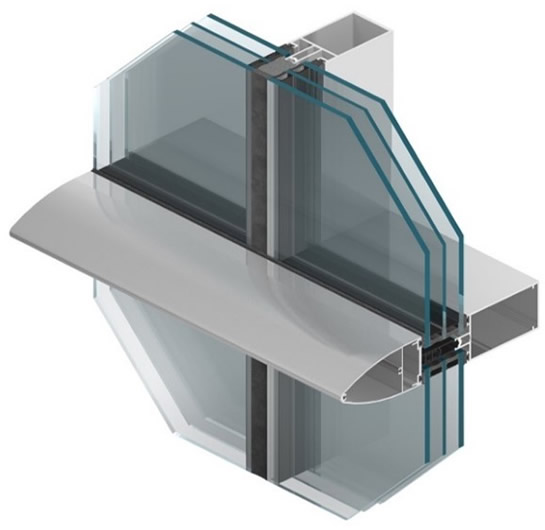

Íves zárt keresztmetszetű profillal

Az MB-SR50N rendszer módosított változatai:

• MB-SR50N EFEKT strukturális függönyfal;
• MB-SR50N PL fél-strukturális függönyfal;
• MB-SR50N A és MB-SR50N A EFEKT fára és acélra szerelhető látszóbordás és strukturális függönyfal;
• MB-SR50N EI tűzgátló függönyfal.

Az MB-SR50N széles üvegezési tartománya (24-64 mm) lehetővé teszi a nagyméretű üvegek és a kettő és háromrétegű ablaküvegek használatát is.

Függönyfalba illeszthető nyílászárók:

A rendszer kiegészíthető különböző típusú homlokzatba integrált ajtókkal (akár 2 szárnyú légutánpótló, menekülési útvonalban), ablakokkal (standard, függönyfal, szellőztető) és tetőbe integrált ablakokkal:

Ajtók lehetnek MB70HI és MB86ST/SI/SI+ rendszerekből kialakíthatóak.

• MB70HI ajtó esetén a látható keret szélessége 156 mm.
• MB-86ST/SI/SI+ ajtó estén a látható keret szélessége 84,5-87,5 mm, nyitástól függően.



Funkció alapján 4 eset lehetséges:

• automata tolóajtók, forgóajtók
• és/vagy tűzgátló ajtók (EI30-EI90)
• légutánpótló ajtók (ajtónyitó motorral)
• és/vagy menekülési útvonalon beépített ajtók

A 4. esetben vészkijárati pánik kilincses (EN179) vagy pánikrudas (kilincsrúd vagy nyomórúd) pánik ajtókat (EN1125) különböztetnek meg.
A fenti két esetben az ajtószárnyszélesség 1 szárnyú ajtó esetén 199-1400 mm, 2 szárnyú ajtó esetén az aktív és passzív ajtószárny szélessége 699-1400 mm és 499-1400 mm.

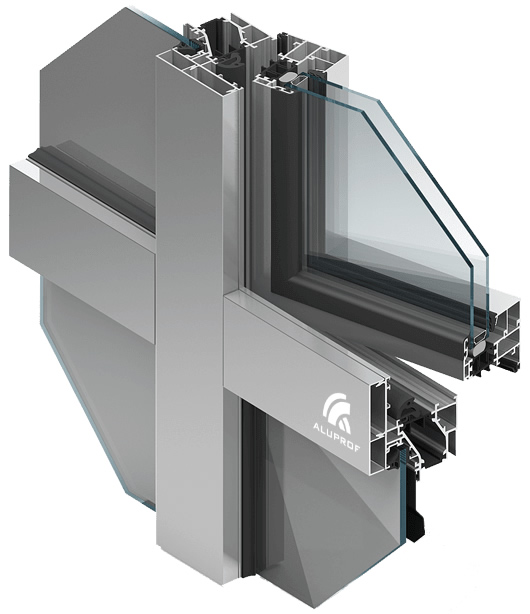

Standard ablakok lehetnek kifelé emelkedő (CASEMENT), forgó (PIVOT), bukó-nyíló, nyíló vagy bukó funkciójúak.

• MB-70HI rendszer használata esetén a kívülről látható ablakkeret 99mm, MB-70US rejtett szárnyas esetén 82 mm, MB-70SG esetén 62mm (MB-SR50N vagy MB-SR50N HI függöny rendszerrel javasolt).
• MB-86ST/SI/SI+ rendszer használata esetén a kívülről látható ablakkeret 97mm, MB-86US rejtett szárnyas esetén 81 mm (MB-SR50N HI vagy HI+ függöny rendszerrel javasolt).
• MB-104 Passive rendszer használata esetén a kívülről látható ablakkeret 98 mm, ajtókeret esetén 168 mm (MB-SR50N HI+ függöny rendszerrel javasolt).

Galéria

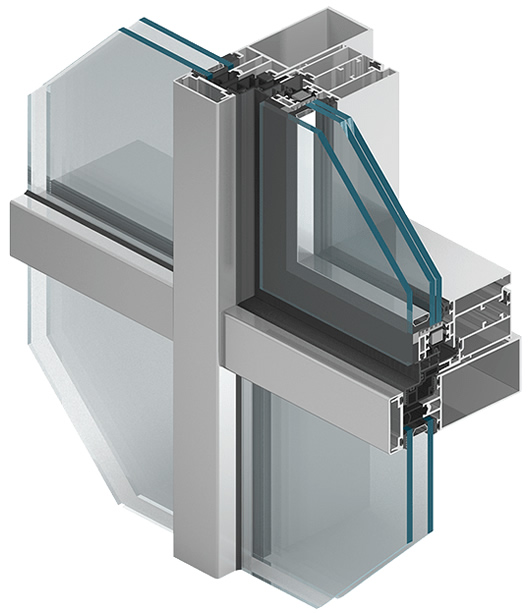

Függönyfal ablakok lehetnek kifelé (MB-SR50N OW) és befelé (MB-SR50N IW) nyíló ablakok, valamint tetőablakok (MB-SR50N RW). A függönyfal ablakok megjelenése filigránabb, amivel biztosítható a függönyfal homogenitása.

• Az MB-SR50N OW kifelé nyíló ablakok lehetnek kifelé emelkedő (180 kg szárnysúlyig), párhuzamosan nyíló (440 kg szárnysúlyig) és nyíló (47 kg szárnysúlyig) funkciójúak.
• Standard és SSG megoldással lehet alkalmazni. Standard verzió esetén 59-63 mm a kívülről látható ablakkeret üvegezéstől és nyitásról függően, SSG verzió esetén 0 mm.

Galéria

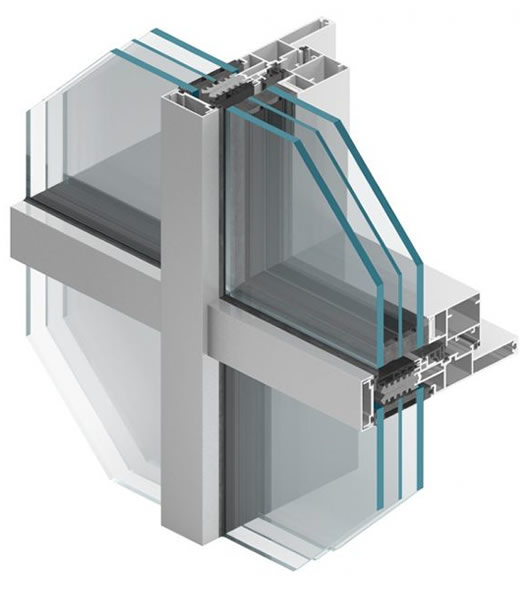

Az MB-SR50N IW befelé nyíló ablakok lehetnek bukó-nyíló (100 kg szárnysúlyig) és nyíló (100 kg szárnysúlyig) funkciójúak.

Galéria

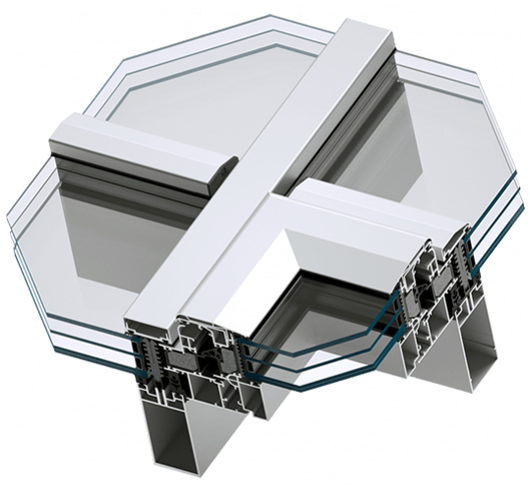

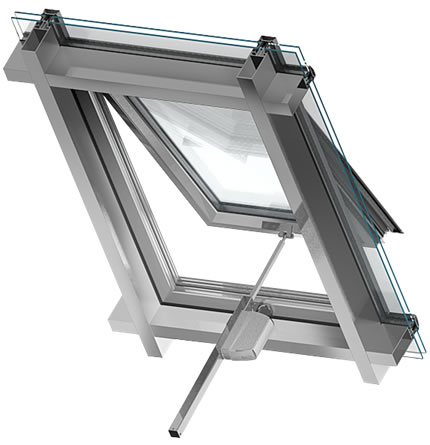

Az MB-RW tetőablakok 3-75° között alkalmazhatóak (200 kg szárnysúlyig), 2 és 3 rétegű üveggel.

Galéria

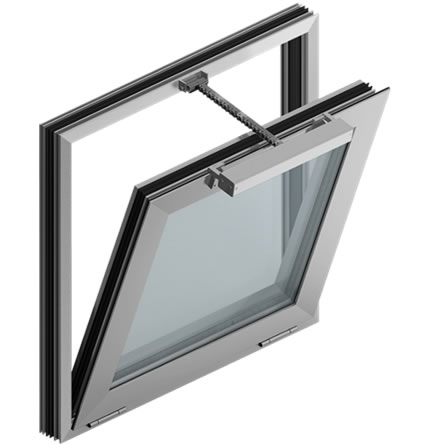

Mind a homlokzati, mind a tetőn lévő ablakok kialakíthatóak hő- és füstelvezető ablakokként:

Hő- és füstelvezető ablakok 6 féle képpen alakíthatóak ki (GEZE, ESCO, D+H vagy Simon RWA motorokkal).

• bukó vagy nyíló MB70, MB-70US rejtett szárnyas rendszerből;
• kifelé emelkedő MB-70 Casement rendszerből;
• bukó vagy nyíló MB-86, MB-86US rejtett szárnyas rendszerből;
• kifelé emelkedő MB-86 Casement rendszerből;
• kifelé emelkedő, nyíló vagy párhuzamosan nyíló MB-SR50N OW rendszerből;
• tetőablak MB-RW rendszerből.



Galéria

Galéria
